本指南旨在指导网络管理员如何将新华三（H3C）无线控制器（AC）接入飞连，从而实现企业办公网络的安全准入控制。通过阅读完整的配置指南，您将掌握员工 802.1X、员工与访客 Portal，以及哑终端 MAC 认证等各类无线入网场景的配置与排障方法。
作为整套配置指南的开篇，本文档主要为您介绍飞连管理后台与 H3C AC 之间的基础通信配置。无论您后续准备为企业配置哪种无线认证场景，都需要先完成本文档中的公共前置配置。通过本文档，您将能够：

1. 明确底层网络协议的流量走向。
2. 掌握在飞连后台添加 H3C AC 设备的方法。
3. 掌握在 H3C AC 侧配置 RADIUS 通信方案的基础步骤。

环境信息 #

本指南的配置参考环境如下：

• 飞连管理后台版本：v3.2.6
• 飞连客户端版本：v3.2.16（macOS）
• 适用 H3C AC 常见型号：WX3540X、WX3510H、WX2510H-F

前置准备 #

1. 理解认证协议与架构选型
   在进行任何网络准入配置之前，请务必先阅读入网认证方式选型建议。该文档将帮助您理解不同认证协议的适用场景、底层数据流向，以及 Portal 认证两种模式（AC 内置与飞连托管）的区别，从而做出正确的网络架构决策。

2. 部署 RADIUS 服务器
   确保企业内部已经完成了飞连 RADIUS 节点的部署，具体部署操作请参考管理 RADIUS 服务器。

3. 网络通信要求
   在开始配置前，请确保网络中已放通以下关键流量路径（如防火墙、ACL 策略），以保证认证报文正常交互。

   认证场景	报文类型	协议	源	目的	说明
   通用	RADIUS 认证	UDP 1812	AC	飞连 RADIUS 节点	员工/哑终端认证报文
   通用	RADIUS 计费	UDP 1813	AC	飞连 RADIUS 节点	计费信息报文
   通用	RADIUS CoA	UDP 3799	飞连 RADIUS 节点	AC	动态权限调整/强制下线
   802.1X	EAP 认证	EAPoL	终端	AC	触发认证报文
   Portal（AC 内置）	重定向触发	TCP 80	终端	AC	拦截并重定向 HTTP 请求
   Portal（所有）	DNS 报文	UDP 53	终端	DNS 服务器	解析认证页面域名
   Portal（所有）	请求认证页面	HTTPS	终端	认证页面地址	访问 Web 页面（私有化 10443 / SaaS 443）
   Portal（飞连服务器）	提交认证信息	TCP 9100	终端	飞连 RADIUS 节点	提交用户名密码至 Portal Server
   Portal（飞连服务器）	Portal 协议	UDP 2000	飞连 RADIUS 节点	AC	Portal 认证请求/响应
   MAB	无线连接	无线协议	终端	AC	建立物理连接触发 MAC 认证
   访客场景	RADIUS 认证	UDP 3812	AC	飞连 RADIUS 节点	访客专属认证端口
   访客场景	RADIUS 计费	UDP 3813	AC	飞连 RADIUS 节点	访客专属计费端口

1. 在飞连管理后台添加 H3C AC #

1. 登录飞连管理后台。

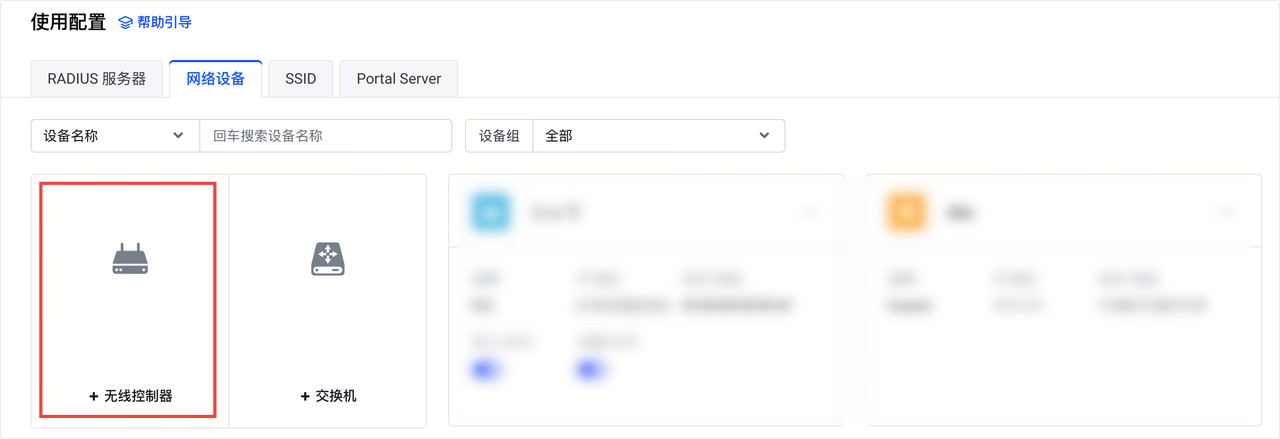

2. 在左侧导航栏，选择网络准入 > 使用配置。

3. 在网络设备页签，单击无线控制器。


4. 在添加无线路由设备弹窗内，完成以下配置并单击完成。

   配置项	说明
   设备名称	为该无线控制器设置一个易于识别的名称。推荐格式为「城市 + 设备名称」或「工区 + 设备名称」。
   设备品牌	选择 h3c。
   IP 地址	填写 AC 与 RADIUS 通信的源 IP，飞连将依据 AC 发送的 RADIUS 认证、计费报文源地址匹配对应网络设备。若暂不明确 IP 地址，可先配置 0.0.0.0 通配地址，后续需根据认证日志提示修改为明确的 IP 地址；多台同型号 AC 设备时，支持配置多个 IP 地址或网段。
   MAC 地址	填写无线控制器的 MAC 地址。
   CoA 端口	保持默认即可，H3C 设备 CoA 端口默认使用 UDP 3799。
   开启能力	根据入网场景，开启对应能力。配置哑终端入网请勾选员工 Wi-Fi。
   以下三项仅在配置 Portal 认证时需填写，其他场景保持默认即可
   认证信息接收地址	H3C AC 接收的认证信息接收地址 URL 格式固定为 http://{ac-ip}/portal/logon.cgi，需要将其中 {ac-ip} 替换为 AC 真实的内网 IP 地址或域名。
   认证用户名字段	使用 AC 内置 Portal 时可保持默认，H3C AC 接收的认证用户名字段固定为 PtUser。 使用飞连 Portal 服务器模式进行认证时，此处需要修改为 username。
   认证密码字段	使用 AC 内置 Portal 时可保持默认，H3C AC 接收的认证密码字段固定为 PtPwd。 使用飞连 Portal 服务器模式进行认证时，此处需要修改为 password。

关于各配置项更为详细的说明，请参考无线控制器（AC）管理文档。

2. 在 H3C AC 中配置基础 RADIUS 方案 #

1. 登录 H3C AC Web 管理界面。

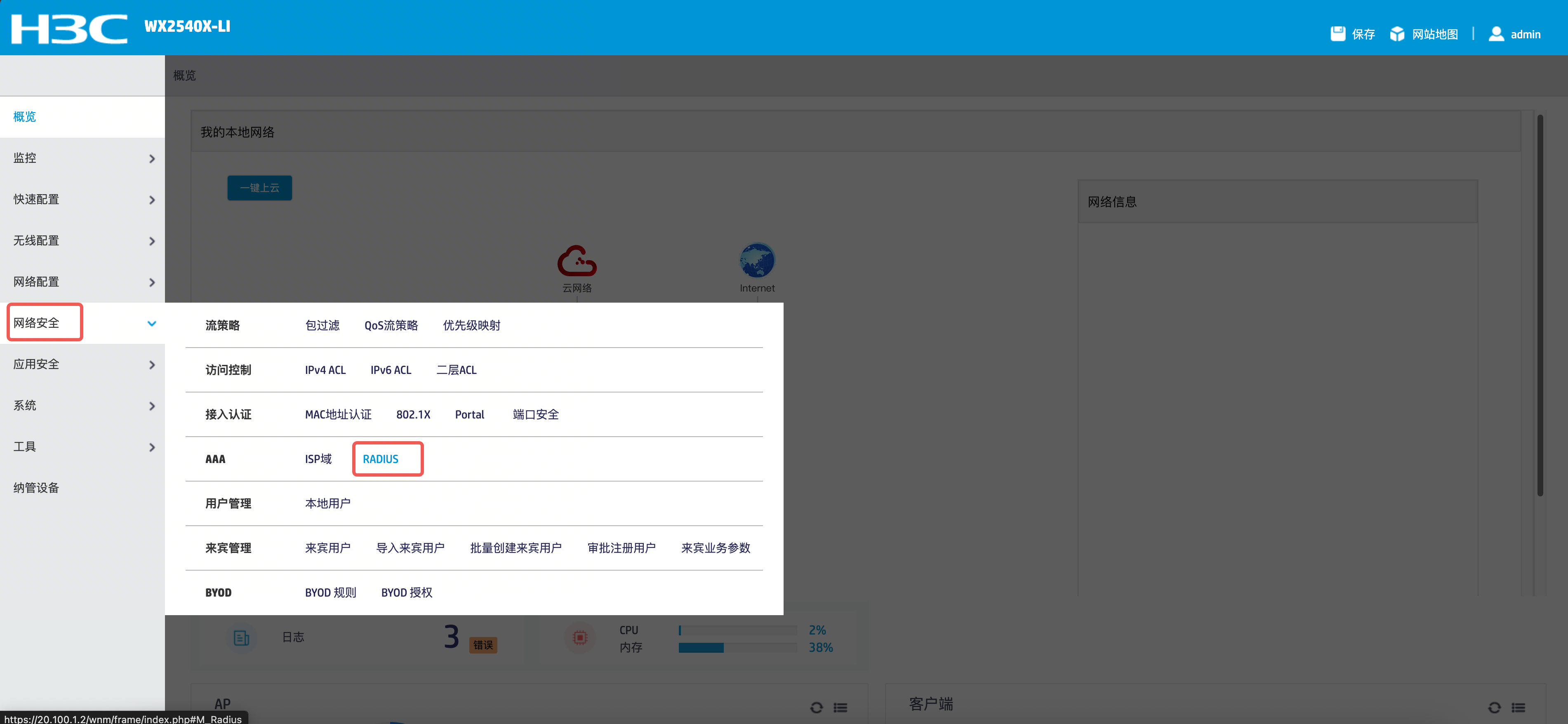

2. 在网络安全 > AAA > RADIUS 中，创建一个新的 RADIUS 方案。

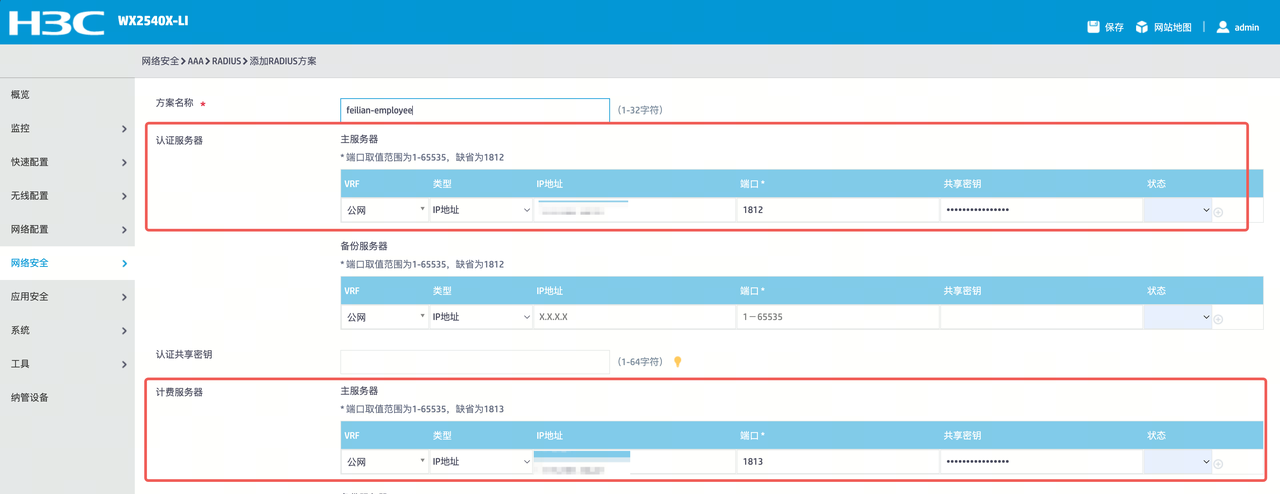

3. 核心字段配置说明：
   • IP 地址/主机名：填写飞连 Radius 节点的 IP 地址。
   • 端口：员工、哑终端网络通常填写认证 1812，计费 1813；访客网络通常填写认证 3812 ，计费3813。

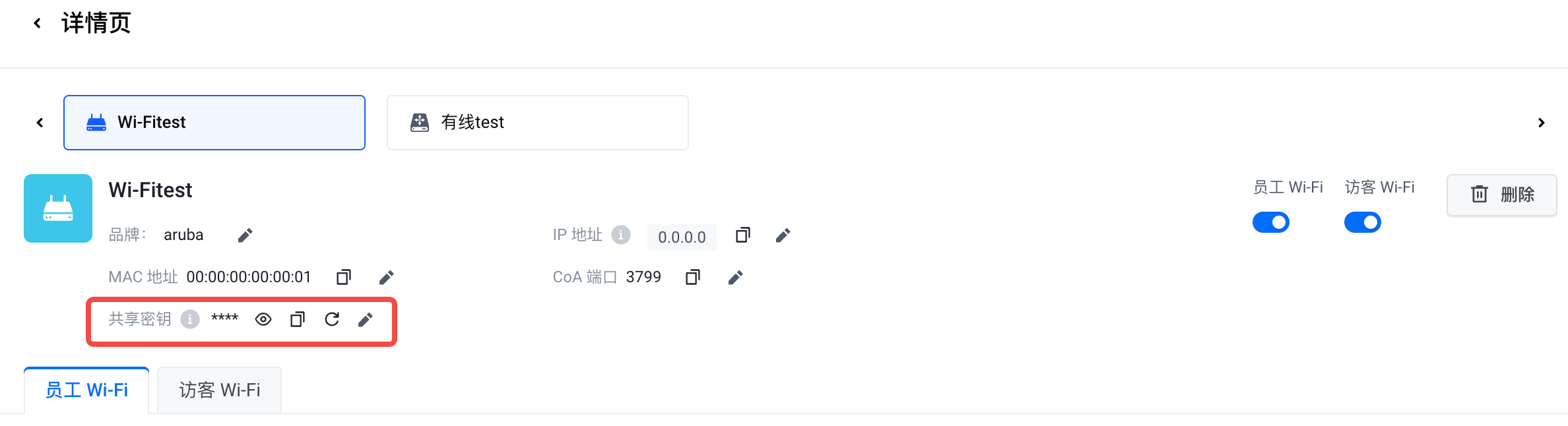

   • 共享密钥：填写飞连管理后台 AC 配置详情中生成的共享密钥。

   • 状态：选择活动。

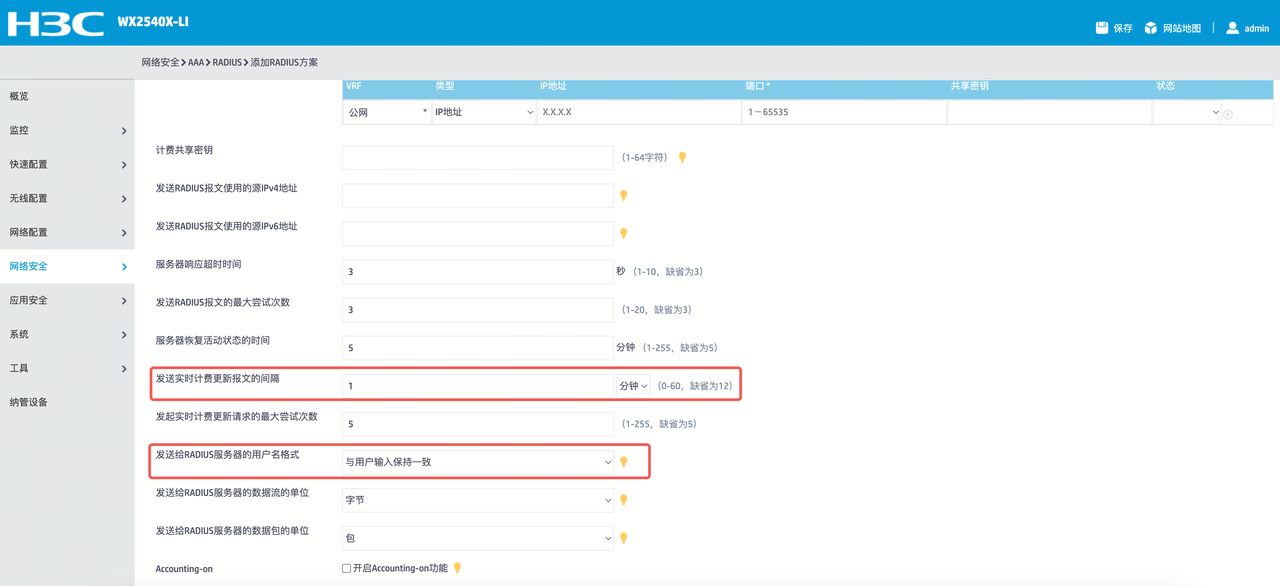

   • 发送实时计费更新报文的间隔：适当调整（如 1 分钟或 3 分钟），便于观察计费效果。

   • 发送给 RADIUS 服务器的用户名格式：选择与用户输入保持一致。

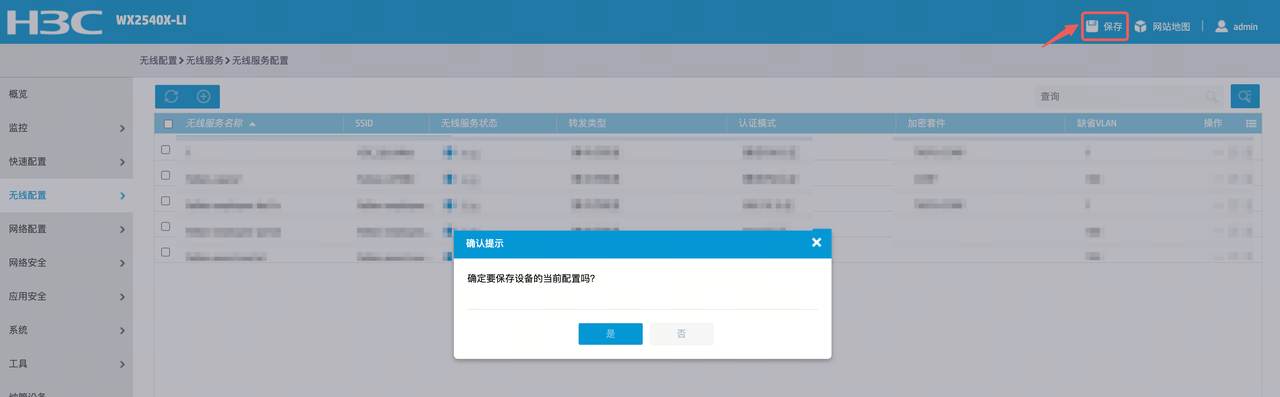

4. 点击页面右上角保存按钮保存配置，以防止设备重启配置丢失。


3. 后续步骤 #

完成以上基础对接后，您可以根据企业实际需求，选择以下场景继续配置：

• 场景一：配置员工 Wi-Fi（802.1X 认证）
• 场景二：配置员工 Wi-Fi（Portal 认证）
• 场景三：配置访客 Wi-Fi（Portal 认证）
• 场景四：配置哑终端入网（MBA 认证）
