实现不同VPC之间的私网互通与隔离（同账号同地域）

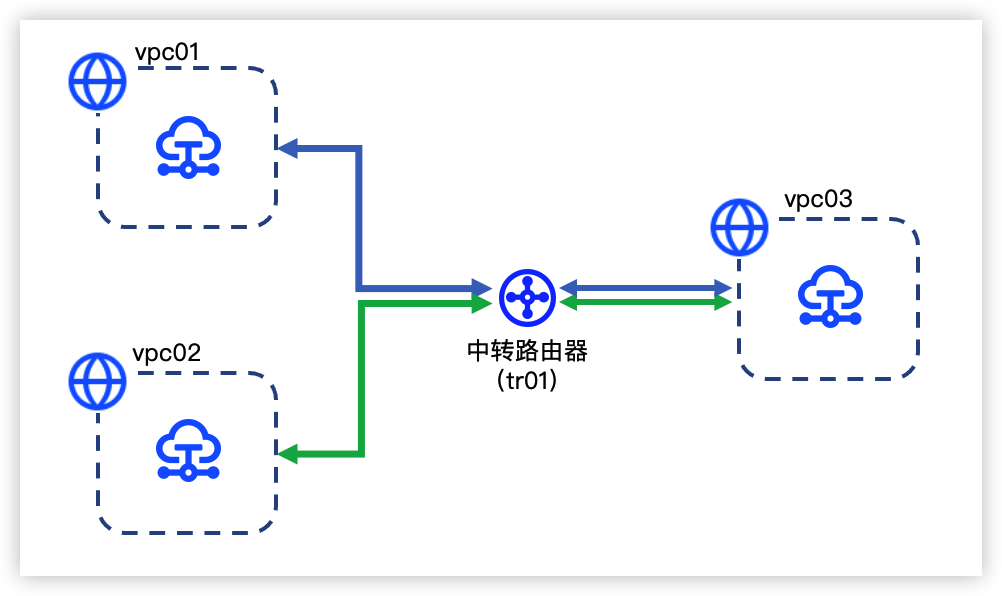

本文为您介绍同地域同账号场景下，如何通过中转路由器快速实现vpc01、vpc02与vpc03私网互通，但vpc01与vpc02之间私网隔离，如下图所示。

前提条件

已完成本文所需3个VPC及其子网的创建，详细操作可参见搭建IPv4私有网络。

说明

请确保各VPC中的子网段不冲突，即无重复网段或重叠网段。

已完成3个VPC中ECS实例的创建，详细操作可参见购买云服务器。

路由规划

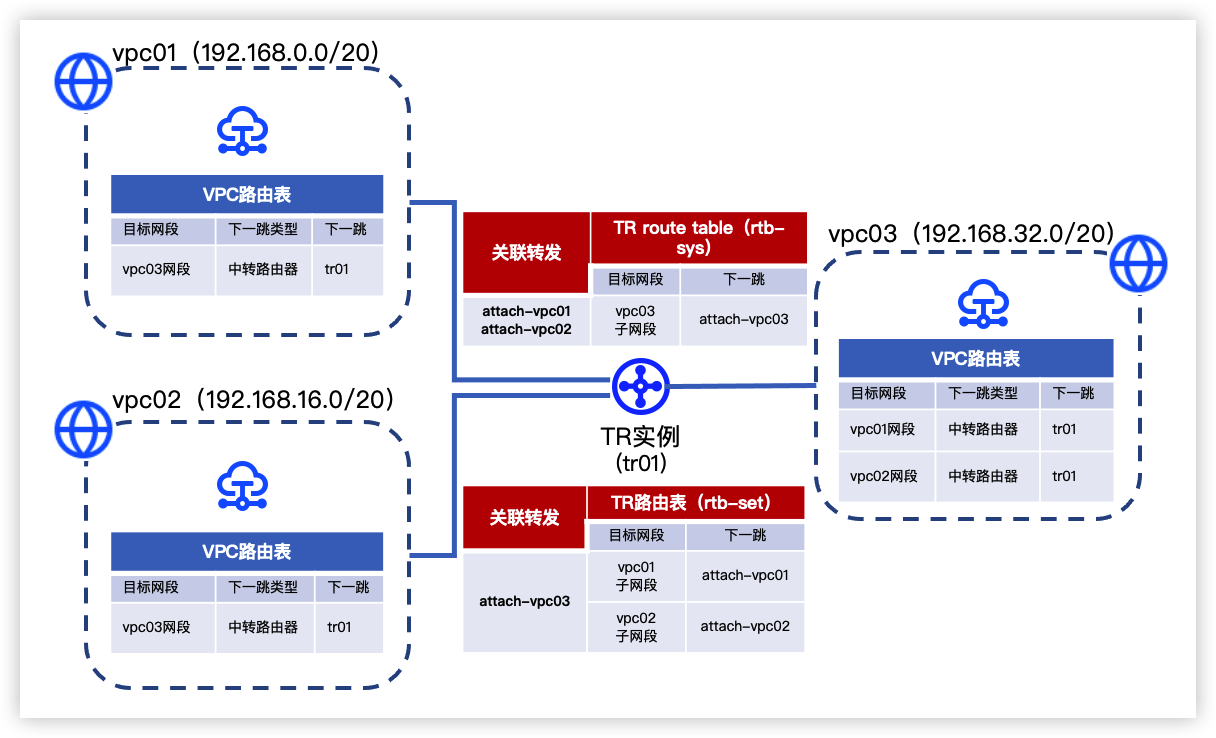

同一TR实例下，访问目标完全相同的多个网络实例可以通过同一个TR路由表转发流量，因此本文中，vpc01和vpc02访问vpc03可以使用同一个TR路由表，vpc03访问vpc01和vpc02使用一个TR路由表，即至少需要2个TR路由表，具体路由规划如下图所示。

说明

上图中VPC路由表中的路由可以手动配置，也可以自动同步，本文以自动同步方式为例进行介绍。如需手动配置VPC路由，请参见搭建云上VPC网络的互通与隔离。

配置流程

创建TR实例：创建一个TR实例，作为中转路由器服务运行的载体。

创建TR自定义路由表：创建一个TR自定义路由表，和TR系统路由表一起用于接收和转发网络流量。

创建网络实例连接并配置路由：创建3条网络实例连接，分别连接TR实例和3个VPC，并通过关联转发和路由学习分别配置中转路由器侧来自和去往3个VPC的流量走向，通过路由同步配置VPC侧流量走向。

查看TR和VPC路由：查看TR实例和3个VPC的路由条目，确保路由符合预期。

结果验证：通过ping命令测试不同VPC中ECS实例之间的连通性，确保实现了目标场景的互通和隔离。

配置步骤

步骤一：创建TR实例

登录中转路由器控制台。

在顶部导航栏，选择目标项目和地域。

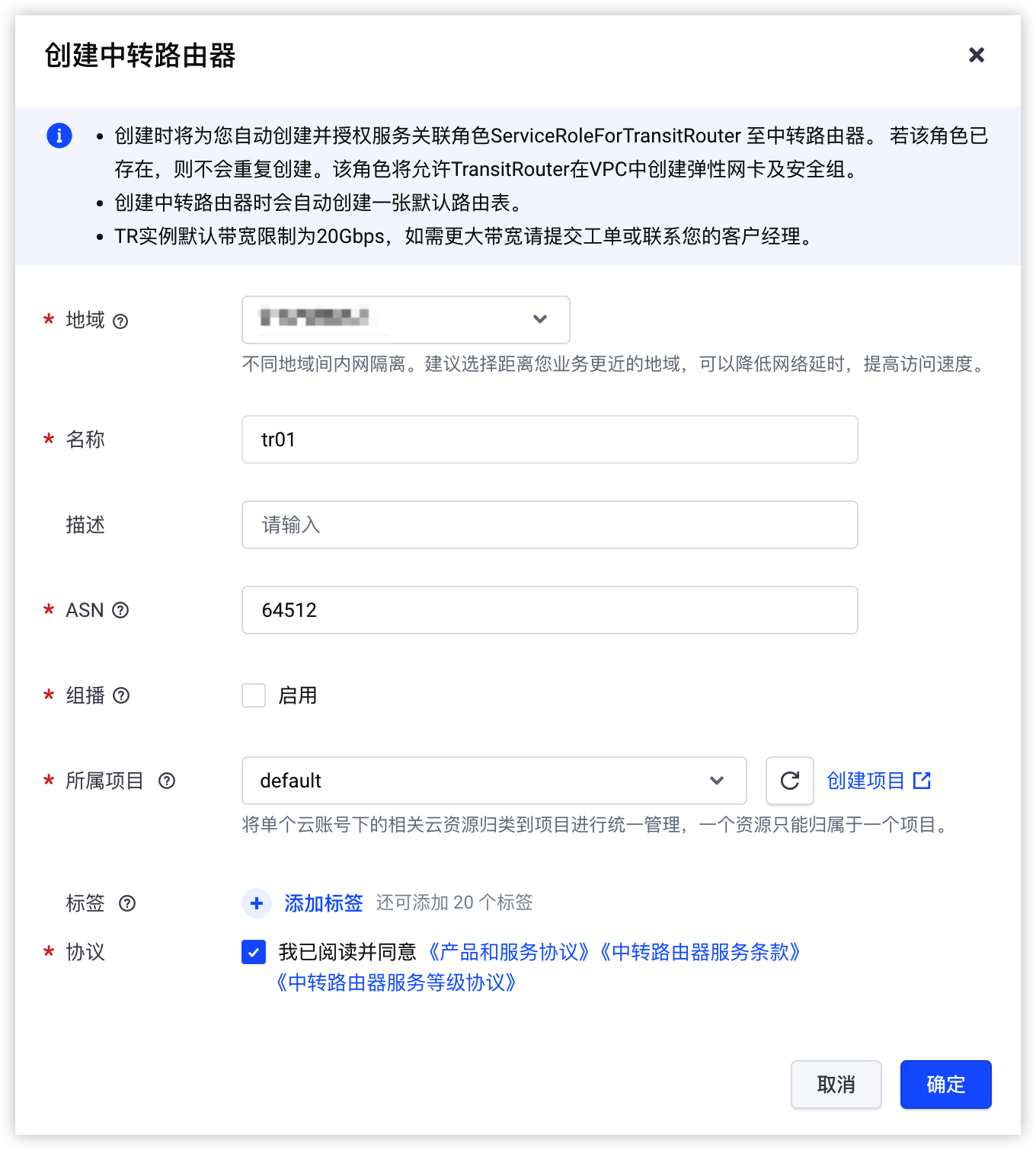

单击创建中转路由器按钮，参考下表配置TR实例相关参数。

参数	说明	取值示例
地域	选择待创建TR实例所属的地域。	华南1（广州）
名称	输入待创建TR实例的名称。	tr01
ASN	为待创建TR实例指定专用的自治系统编号，取值范围为64512～65534或4200000000～4294967294。指定ASN后，经过该TR实例发布到其他网络实例的路由，其路由属性AsPath最前面会自动添加该TR实例的ASN。	64512
组播	选择是否为中转路由器开启对组播功能的支持。了解更多	不开启
项目	选择待创建TR实例所属的项目。	default
协议	请根据控制台指引查阅并确认相关协议。	勾选

单击确定按钮，完成TR实例的创建。

说明

TR实例创建成功后，系统自动创建了系统路由表，请记录该系统路由表的名称。下文以rtb-sys为例。

步骤二：创建TR自定义路由表

单击目标TR实例的名称。

在基本信息下方区域，选择路由表页签。

单击路由表列表右侧的创建路由表按钮，输入路由表名称rtb-set。

单击确定按钮，完成TR路由表的创建。

步骤三：创建网络实例连接并配置路由

参考以下步骤依次创建3条网络实例连接，分别连接vpc01、vpc02和vpc03。

在基本信息下方区域，选择同地域网络实例连接页签。

单击创建网络实例连接按钮，参考下表完成网络实例连接的基础配置。

参数	说明	取值示例（连接vpc01）	取值示例（连接vpc02）	取值示例（连接vpc03）
基本信息
中转路由器	默认为您选定的中转路由器实例，无需手动配置。	tr01	tr01	tr01
地域	默认与中转路由器实例的地域相同，无需手动配置。	华南1（广州）	华南1（广州）	华南1（广州）
名称	待创建网络实例连接的名称。	attach-vpc01	attach-vpc02	attach-vpc03
网络实例
网络实例类型	选择待创建网络实例连接的类型。	私有网络	私有网络	私有网络
私有网络	选择待连接的私有网络实例。	vpc01	vpc02	vpc03
连接点配置
可用区及子网	选择TR连通VPC时的入口点，请先选择可用区再选择子网，并将选定的可用区设置为默认可用区。	可用区A，subnet01	可用区A，subnet02	可用区A，subnet03

参考下表完成网络实例连接的路由配置。

参数	说明	取值示例（连接vpc01）	取值示例（连接vpc02）	取值示例（连接vpc03）
关联转发	TR将根据该网络实例连接所关联转发的路由表，转发来自对应网络实例的流量。说明以attach-vpc01为例，开启关联转发后，中转路由器将根据TR路由表rtb-sys转发来自vpc01的流量。	开启，rtb-sys	开启，rtb-sys	开启，rtb-set
路由学习	开启路由学习表示该TR路由表会自动学习网络实例的路由条目，在该TR路由表中自动生成目标网段为VPC子网段，下一跳为该网络实例连接的路由条目。说明以attach-vpc01为例，开启路由学习后，TR路由表rtb-set中自动生成目标网段为vpc01子网段，下一跳为attach-vpc01的路由条目，即为TR路由表rtb-set中配置去往vpc01的路由条目。	开启，rtb-set	开启，rtb-set	开启，rtb-sys
路由同步	开启路由同步表示系统会自动将关联转发的TR路由表中的路由条目，同步至所选择的私有网络的所有路由表中，作为系统路由条目。说明以attach-vpc01为例，开启路由同步后，系统自动将TR路由表rtb-sys中的路由条目同步至vpc01路由表中作为系统路由条目，即为vpc01路由表中配置去往中转路由器的路由条目。	开启	开启	开启

单击确定按钮，完成操作。

步骤四：查看TR和VPC路由

依次查看TR路由表rtb-sys和rtb-set，确认已存在如下表所示的路由条目。

路由表名称	目标网段	下一跳	路由状态	路由类型	连接类型	网络实例
rtb-sys	192.168.32.0/24	attach-vpc03	可用	自动学习	私有网络	vpc03
rtb-set	192.168.0.0/24	attach-vpc01	可用	自动学习	私有网络	vpc01
rtb-set		192.168.16.0/24	attach-vpc02	可用	自动学习	私有网络	vpc02

依次查看vpc01、vpc02和vpc03路由表的系统路由，确认已存在如下表所示的路由条目。

路由表所属VPC	目标网段	状态	下一跳类型	下一跳
vpc01	192.168.32.0/24	可用	中转路由器	tr01
vpc02	192.168.32.0/24	可用	中转路由器	tr01
vpc03	192.168.0.0/24	可用	中转路由器	tr01
vpc03		192.168.16.0/24	可用	中转路由器	tr01

结果验证

以下验证步骤以Linux云服务器为例：

远程登录vpc01中的ECS实例，具体操作请参考登录Linux实例。

执行ping命令分别连接vpc02和vpc03中的云服务器私网IP地址，测试网络连通性。

vpc01中的ECS实例与vpc02中的ECS实例相互隔离，无法Ping通。

vpc01中的ECS实例与vpc03中的ECS实例能够互通，可以Ping通。

同理，远程登录vpc02、vpc03中的ECS实例，验证vpc02、vpc03与其他VPC的连通性。
