流日志使用示例

本文为您介绍流日志的使用示例。

云上公网

查看ECS实例通过公网IP与公网互访的流量

查看公网NAT网关的高流量ECS实例

查看公网通过CLB访问云服务器的流量

您可通过流日志，查看ECS实例与公网互通的流量，如下图所示：

操作步骤如下：

参考上图创建网卡类型的流日志，并配置索引。

以ECS访问公网地址14.XX.XX.40为例，输入以下SQL检索分析语句。

srcaddr:"192.168.1.22" and dstaddr: "14.XX.XX.40" | SELECT DATE_FORMAT(t, '%H:%i:%S') AS time, dstaddr, SUM((bytes * 8) / (`end` - start)) AS bandwidth FROM (SELECT `end`, start, dstaddr, bytes, (__time__ - (__time__ % 3600)) AS t limit 1000) GROUP BY time, dstaddr ORDER BY time ASC limit 1000

输入分析语句时，请您将源IP地址（ECS的地址）192.168.1.22和目的IP地址（公网地址）14.XX.XX.40替换为实际的IP地址。

查看分析结果。

由上图可知，近15分钟内，ECS（192.168.1.22）访问公网IP地址（14.XX.XX.40）的流量呈波浪形变化。

云上私网

查看同一私有网络内云服务器之间的互访流量

查看私有网络之间互访的流量

查看通过私网连接终端节点的流量

您可通过流日志，查看同一私有网络内云服务器之间的互访流量，如下图所示：

操作步骤如下：

参考上图创建网卡类型的流日志，并配置索引。

以查看ECS-B被ECS-A访问的流量，输入以下SQL检索分析语句。

srcaddr:"192.168.1.11" and dstaddr: "192.168.1.22" | SELECT DATE_FORMAT(t, '%H:%i:%S') AS time, dstaddr, SUM((bytes * 8) / (`end` - start)) AS bandwidth FROM (SELECT `end`, start, dstaddr, bytes, (__time__ - (__time__ % 36000)) AS t limit 1000) GROUP BY time, dstaddr ORDER BY time ASC limit 1000

输入分析语句时，请您将源IP地址（ECS-A的地址）192.168.1.11和目的IP地址（ECS-B的地址）192.168.1.22替换为实际的IP地址。

查看分析结果。

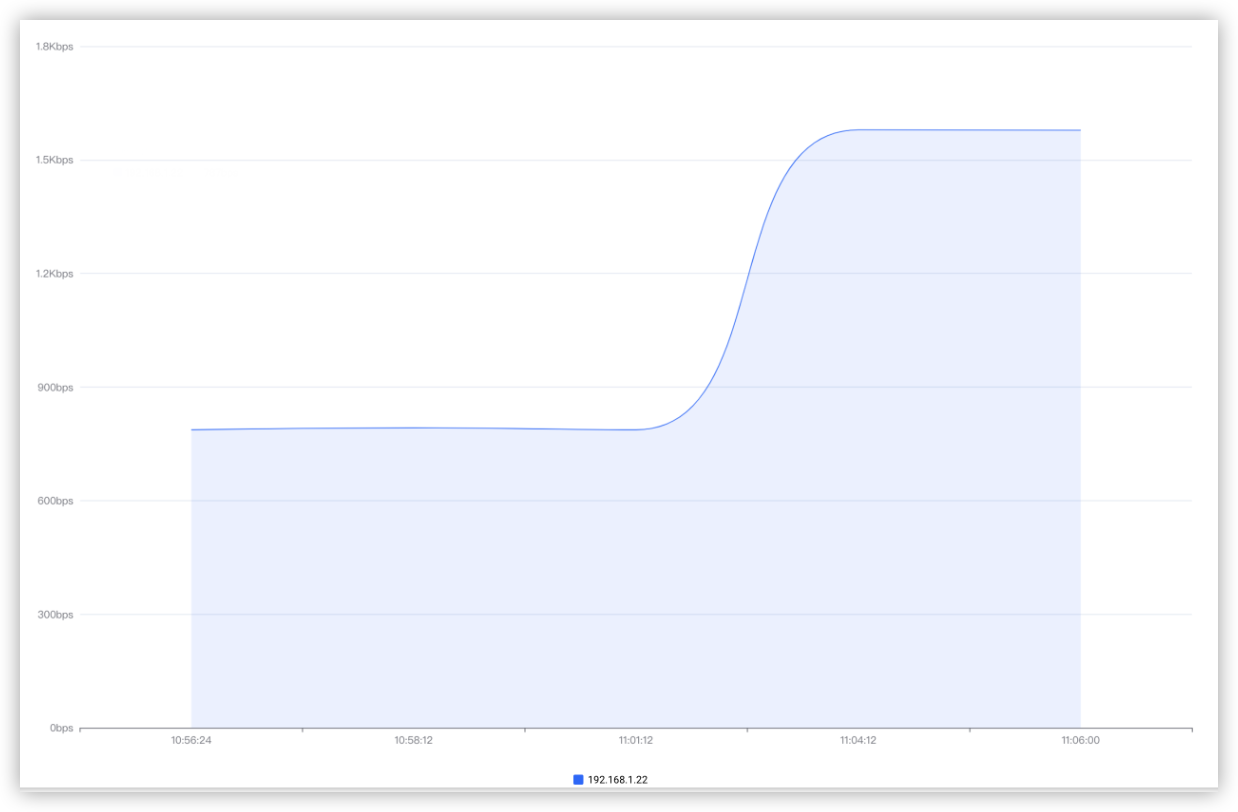

由上图可知，近10分钟内，ECS-A（192.168.1.11）访问ECS-B（192.168.1.22）的流量呈阶梯式增长。

混合云

您可通过流日志，查看云上私有网络与本地IDC的互访流量，如下图所示：

操作步骤如下：

参考上图分别为VPC-A和VPC-B创建VPC类型的流日志，且两个流日志共用同一个日志主题。同时为日志主题配置索引。

以查看VPC-A和VPC-B访问本地IDC的流量占比为例，输入以下SQL检索分析语句：

action: ACCEPT |SELECT COALESCE(vpc_A_traffic.minute, vpc_B_traffic.minute) AS minute,
COALESCE(vpc_A_traffic.total_vpc_A_traffic, 0) * 100 / NULLIF(COALESCE(vpc_A_traffic.total_vpc_A_traffic, 0) + COALESCE(vpc_B_traffic.total_vpc_B_traffic, 0), 0) AS vpc_A_percentage,
COALESCE(vpc_B_traffic.total_vpc_B_traffic, 0) * 100 / NULLIF(COALESCE(vpc_A_traffic.total_vpc_A_traffic, 0) + COALESCE(vpc_B_traffic.total_vpc_B_traffic, 0), 0) AS vpc_B_percentage
FROM (
SELECT date_trunc('minute', __time__) AS minute,
SUM (bytes * 8 / CASE
WHEN "end" - start = 0 THEN 1
ELSE "end" - start
END) AS total_vpc_A_traffic
WHERE srcaddr LIKE '192.168.%'
GROUP BY date_trunc('minute', __time__)) as vpc_A_traffic
FULL JOIN (
SELECT date_trunc('minute', __time__) AS minute,
SUM (bytes * 8 / CASE
WHEN "end" - start = 0 THEN 1
ELSE "end" - start
END) AS total_vpc_B_traffic
WHERE srcaddr LIKE '172.16.%'
GROUP BY date_trunc('minute', __time__)) as vpc_B_traffic
ON vpc_A_traffic.minute = vpc_B_traffic.minute
ORDER BY minute

输入分析语句时，请您根据实际VPC的地址段修改模糊匹配的'192.168.%'和'172.16.%'字段。

查看分析结果。

由上图可知，近30分钟内，VPC-A和VPC-B访问本地IDC的流量占比。

拒绝的流量

您可通过流日志，查看被安全组、网络ACL拒绝的流量，如下图所示：

操作步骤如下：

参考上图创建网卡类型的流日志，并配置索引。

以ECS-B拒绝的访问流量为例，输入以下SQL检索分析语句。

dstaddr: 172.16.1.4 and action: "REJECT" | SELECT dstaddr,srcaddr, action ORDER BY dstaddr

输入分析语句时，请您将目的IP地址172.16.1.4替换为实际的IP地址。

查看分析结果。

由上图可知，您可以查看ECS-B（172.16.1.4）拒绝的流量的信息。
