NFS 访问方式

通过 NFS 使用 NAS 静态存储卷

本文介绍如何创建文件存储类型存储卷和存储卷声明，以及工作负载如何使用文件存储静态存储卷。

前提条件

已安装 csi-nas 组件。详情请参见 csi-nas。

已创建 NAS 文件系统和挂载点。详情请参见创建文件系统、管理挂载点。

（可选）已在本地安装 kubectl 工具，并通过 kubectl 连接目标集群。详情请参见连接集群。

使用限制

有状态负载需要独占一个卷，暂不支持使用手动创建的存储卷声明。

通过控制台配置

步骤一：创建存储卷（PV）

登录容器服务控制台。

在左侧导航栏中，选择集群。单击目标集群名称，进入集群管理页面。

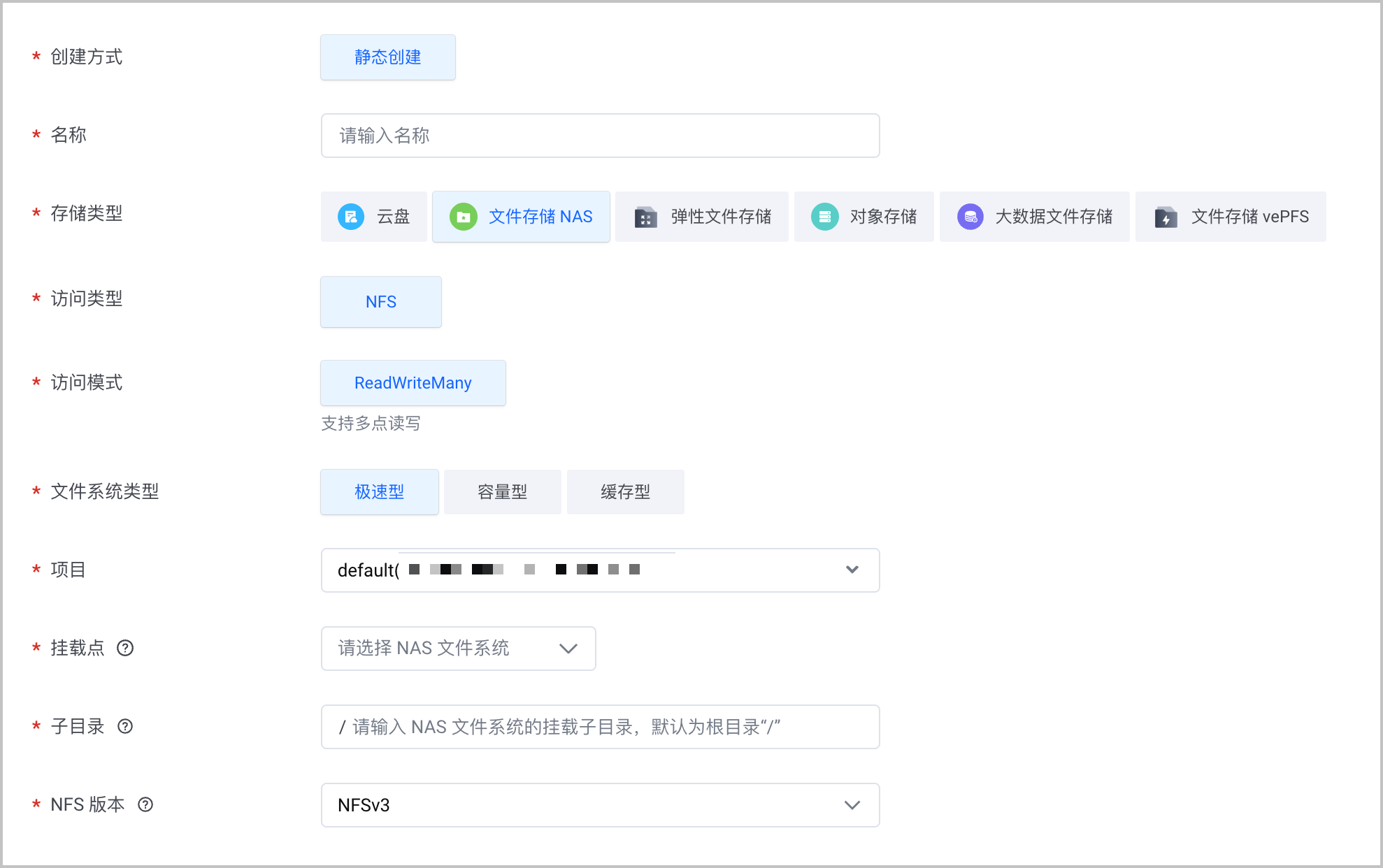

在集群管理页面左侧导航栏中，选择存储管理 > 存储卷。单击创建存储卷，配置存储卷。

配置项	说明
创建方式	选择存储卷的创建方式，支持静态创建，即由管理员创建 PV。
名称	根据系统提示，自定义存储卷的名称。需确保存储卷名称在集群内唯一。
存储类型	选择存储类型，本场景选择文件存储 NAS。
访问类型	存储卷的访问类型，目前支持 NFS。
访问模式	选择存储卷的访问方式，目前支持 ReadWriteMany，表示多点读写。
文件系统类型	选择文件存储的文件系统类型。极速型：适用于 Linux 时延敏感型应用，例如：中小场景 AI、文件共享、Devops 代码存储。容量型：用于存储频繁访问的热数据，例如：数据库备份、日志存储、主目录等通用类文件共享业务。缓存型：【邀测】适用于工作负载使用高速文件系统接口进行数据访问场景，例如：机器学习、高性能计算（HPC）等。说明缓存型文件存储在容器服务属于邀测功能但无需额外申请权限；在文件存储 NAS 产品属于邀测特性。若需要使用此功能，需获取文件存储 NAS 的邀测使用权限。
项目	为存储卷指定所属项目，从项目纬度管理集群资源的运维、授权等操作。默认选择 default（默认项目）。更多项目相关操作和说明，请参见项目管理。
挂载点	选择已有 NAS 文件系统下存在，且与集群在同一个私有网络（VPC）内的挂载点。
子目录	根据系统提示的输入规范，输入待挂载文件系统的子目录信息，默认为根目录/。说明需要保证将要挂载的子目录在 NFS 中已经存在。
NFS 版本	选择所创建存储卷的网络文件系统（Network File System）版本，请按实际需求选择使用。若文件系统类型为极速型，仅支持 NFSv3 版本。若文件系统类型为容量型，仅支持 NFSv3 版本。若文件系统类型为缓存型，仅支持 NFSv4.1 版本。
高级配置
挂载参数	配置存储卷挂载参数，支持动态修改，仅对新挂载的存储卷生效，对已挂载的存储卷不生效。详情请参见存储卷挂载参数。

单击确定，完成配置。

步骤二：创建存储卷声明（PVC）

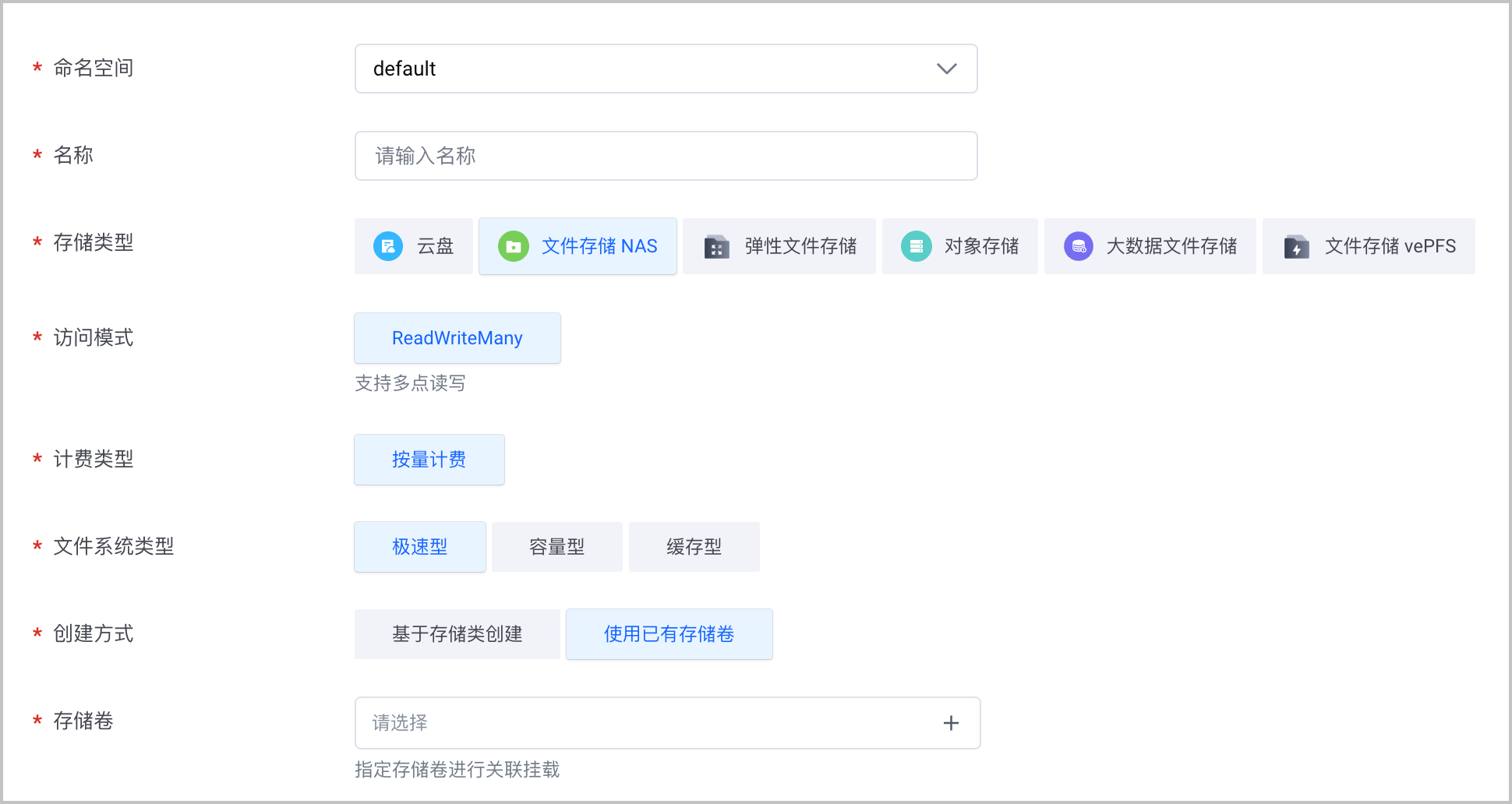

在集群管理页面左侧导航栏中，存储管理 > 存储卷声明。单击创建存储卷声明，配置存储卷声明。

配置项	说明
命名空间	选择存储卷声明所属的命名空间。建议选择您自定义的命名空间，或系统默认创建的 default 命名空间。命名空间相关介绍，请参见命名空间概述。
名称	根据系统提示自定义存储卷声明的名称，需确保存储卷声明名称在集群内唯一。
存储类型	选择存储类型，本场景选择文件存储 NAS。
访问模式	选择存储卷声明的访问方式，目前支持 ReadWriteMany，表示多点读写。
计费类型	按需选择资源计费类型，目前支持按量计费。
文件系统类型	选择文件存储的文件系统类型，要求与存储卷中配置的文件系统类型保持一致。极速型：适用于 Linux 时延敏感型应用，例如：中小场景 AI、文件共享、Devops 代码存储。容量型：用于存储频繁访问的热数据，例如：数据库备份、日志存储、主目录等通用类文件共享业务。缓存型：【邀测】适用于工作负载使用高速文件系统接口进行数据访问场景，例如：机器学习、高性能计算（HPC）等。说明缓存型文件存储在容器服务属于邀测功能但无需额外申请权限；在文件存储 NAS 产品属于邀测特性。若需要使用此功能，需获取文件存储 NAS 的邀测使用权限。
创建方式	存储卷声明的创建方式包括：基于存储类创建、使用已有存储卷。本场景选择使用已有存储卷。
存储卷	选择已创建的文件存储类型的存储卷进行关联挂载。

单击确定，完成配置。

步骤三：创建应用并挂载存储卷

文件存储类型的静态存储卷创建完成后，可通过添加卷的方式挂载到工作负载使用，包括：无状态负载、有状态负载、任务、定时任务、守护进程。

可通过创建工作负载或更新工作负载操作的容器配置步骤，为工作负载添加卷并挂载卷。详细操作，请参见工作负载。

通过 kubectl 命令行配置

步骤一：创建存储卷（PV）

创建 PV 的 YAML 文件。示例文件vke-nas-static-pv.yaml代码如下：

apiVersion: v1
kind: PersistentVolume
metadata:
name: vke-nas-static-pv # 存储卷名称
spec:
accessModes:
- ReadWriteMany # 存储卷访问方式，仅支持 ReadWriteMany，表示多点读写
capacity:
storage: 100Gi # 存储卷声明容量，仅用于校验，容量无实际意义
csi:
driver: nas.csi.volcengine.com # 存储挂载依赖的驱动，本示例为 nas.csi.volcengine.com，表示 csi-nas 插件
volumeAttributes:
fsType: Extreme # 文件系统类型，取值：Extreme（极速型），Cache（缓存型），Capacity（容量型）
fsId: enas-cnsha0*** # NAS 文件系统 ID。仅 fsType 为 Extreme 时需配置此参数，使用其他文件系统类型时必须留空或不做配置
server: cnsha0d51***.vpc-3qda7du***.nas.ivolces.com # NAS 文件系统挂载点域名地址
volumeAs: subpath # 子目录类型。取值：subpath（子路径）
path: /temp # 待挂载文件系统的子目录，默认为根目录 /。当 fsType 为 Extreme 时，需要增加 fsId 路径，例如 /enas-cnsha0***/tmp。
volumeHandle: vke-nas-static-pv # PV 的唯一标识符，与存储卷（PV）名称保持一致
mountOptions: # 挂载参数，支持动态修改，仅对新挂载的存储卷生效，对已挂载的存储卷不生效
- nolock,proto=tcp,noresvport
- vers=3 # 挂载存储卷的 NFS 协议版本号。取值：3（NFSv3），极速型和容量型支持使用此版本；4.1（NFSv4.1），缓存型仅支持使用此版本
persistentVolumeReclaimPolicy: Retain # 存储卷回收策略。取值：Retain（保留策略），Delete（删除策略）
volumeMode: Filesystem # 存储卷类型。取值：Filesystem（将卷作为文件系统使用，会被 Pod 挂载到某个目录）；Block（将卷作为块设备使用）

关键参数说明，如下表所示。

参数	说明
accessModes	存储卷访问方式，仅支持 ReadWriteMany，表示多点读写，即存储卷仅能被多个 Pod 以读写方式挂载。
storage	存储卷声明容量，单位为 Gi。该字段为 Kubernetes 必填字段，取值无实际意义，仅用于校验。实际容量仅跟已创建的存储容量有关。
driver	存储卷挂载依赖的驱动，本文中需要配置为 nas.csi.volcengine.com，表示 csi-nas 插件。
fsType	已创建的 NFS 文件系统类型，包括：Extreme（极速型），Cache（缓存型），Capacity（容量型）。说明 NFS 文件系统类型的说明，请参见产品简介。
fsId	已创建的 NFS 文件系统 ID。说明您可以在文件存储控制台，查看已创建的文件系统 ID。详情请参见查看文件系统。
server	NAS 文件系统挂载点域名地址。
path	待挂载文件系统的子目录，默认为根目录/。注意请确保该目录存在，否则挂载会失败。当fsType为Extreme时，需要增加fsId路径，例如/enas-cnsha0***/tmp。
volumeAs	指定 NFS 存储的子目录类型，取值：subpath（子路径）。
volumeHandle	存储卷唯一标识符，与存储卷（PV）的名称保持一致即可。
mountOptions	存储卷挂载参数，支持动态修改，仅对新挂载的存储卷生效，对已挂载的存储卷不生效。其中，允许使用vers 参数指定挂载存储卷的 NFS 协议版本号。取值： 3：表示 NFSv3，极速型和容量型支持使用此版本。 4.1：表示 NFSv4.1，缓存型仅支持使用此版本。
persistentVolumeReclaimPolicy	存储卷回收策略。包括： Retain：保留策略，即当绑定该 PV 的 PVC 被删除时，保留该 PV。 Delete：删除策略，即当绑定该 PV 的 PVC 被删除时，同步删除该 PV。
volumeMode	存储卷类型。包括： Filesystem：（默认值）将存储卷作为文件系统使用。存储卷会被格式化并挂载一个文件系统（如 ext4、xfs），再将该文件系统挂载到容器指定路径。您可以在容器中使用ls命令（例如ls /data）能查看挂载的目录或文件，并可以直接读写文件。 Block：将存储卷作为块设备使用。直接暴露给容器，不格式化、不挂载文件系统。您可以通过/dev/block/xxx 类似的路径操作块设备，应用需支持裸块设备读写。

执行以下命令，创建 PV。

kubectl create -f vke-nas-static-pv.yaml

步骤二：创建存储卷声明（PVC）

创建 PVC 的 YAML 文件。示例文件vke-nas-static-pvc.yaml代码如下：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: vke-nas-static-pvc # 存储卷声明名称
namespace: default # 存储卷声明所属命名空间
spec:
accessModes:
- ReadWriteMany # 存储卷声明访问模式。目前仅支持 ReadWriteMany，表示多点读写
resources:
requests:
storage: 100Gi # 声明的存储使用量，单位为 Gi，需要与已创建的存储卷容量一致
volumeMode: Filesystem # 存储卷类型，取值：Filesystem（将存储卷作为文件系统使用）、Block（将存储卷作为块设备使用），必须与 PV 中配置的类型一致
volumeName: vke-nas-static-pv # 已创建的存储卷名称

关键参数说明，如下表所示。

参数	说明
accessModes	存储卷声明的访问方式，仅支持 ReadWriteMany，表示多点读写。
storage	声明的存储容量，单位为 Gi。需要与已创建的存储卷容量一致。
volumeMode	存储卷类型，必须与 PV 中配置的类型一致。包括： Filesystem：（默认值）将存储卷作为文件系统使用。存储卷会被格式化并挂载一个文件系统（如 ext4、xfs），再将该文件系统挂载到容器指定路径。您可以在容器中使用ls命令（例如ls /data）能查看挂载的目录或文件，并可以直接读写文件。 Block：将卷作为块设备使用。直接暴露给容器，不格式化、不挂载文件系统。您可以通过/dev/block/xxx类似的路径操作块设备，应用需支持裸块设备读写。
volumeName	存储卷名称，必须与 PV 中配置的名称一致。

执行以下命令，创建 PVC。

kubectl create -f vke-nas-static-pvc.yaml

执行以下命令，查看 PVC 与 PV 的静态绑定结果。

kubectl get pvc

预期输出结果如下，表示 PVC 与 PV 静态绑定成功。

NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS
vke-nas-static-pvc Bound vke-nas-static-pv 100Gi RWX

步骤三：创建应用并挂载存储卷

创建 Deployment 的 YAML 文件。示例文件vke-nas-static-deployment.yaml代码如下：

说明

如果有使用弹性容器实例 VCI 的需求，需要在spec.template.metadata.annotations中添加 vke.volcengine.com/burst-to-vci: enforce。VCI 具备全托管免运维、按需付费、沙箱容器安全隔离等优势，详细介绍参见什么是弹性容器实例。

apiVersion: apps/v1
kind: Deployment
metadata:
name: vke-nas-static-deployment # Deployment 名称
namespace: default
labels:
app: nginx
spec:
replicas: 1
selector:
matchLabels:
app: vke-nas-static-deployment
template:
metadata:
labels:
app: vke-nas-static-deployment
spec:
containers:
- image: doc-cn-beijing.cr.volces.com/vke/nginx-demo:v1.0
name: nginx
volumeMounts:
- mountPath: /tmp # NAS 在容器中挂载的位置
name: nas-pv
volumes:
- name: nas-pv
persistentVolumeClaim:
claimName: vke-nas-static-pvc # 已创建的 PVC 名称

执行以下命令，创建 Deployment。

kubectl create -f vke-nas-static-deployment.yaml

结果验证

按照上文示例创建工作负载并挂载存储卷后，您可以通过以下方式验证存储卷的挂载和持久化存储。

执行以下命令，查看存储卷是否正确挂载到 Pod 的指定路径。

kubectl exec vke-nas-static-deployment-xxx -- df | grep tmp

预期返回结果如下。

cnshbb5***.3qda7du***.nas.ivolces.com:/temp 10995116277760 0 10995116277760 0% /tmp

查看 Pod 中的挂载路径，即查看存储卷中的数据。

kubectl exec vke-nas-static-deployment-xxx -- ls /tmp

预期返回结果如下。

lost+found

在存储卷中写入文件。

kubectl exec vke-nas-static-deployment-xxx -- touch /tmp/test

删除 Pod。

kubectl delete pod vke-nas-static-deployment-xxx

查看新创建 Pod 下的存储卷挂载路径。

kubectl exec vke-nas-static-deployment-xxx -- ls /tmp

预期返回如下，可以看到存储卷中写入的文件依然存在，未随着 Pod 的删除而被删除，实现了数据的持久化存储。

lost+found
test
