问问助手本文将介绍如何实现CLB的主备可用区容灾。
场景介绍
CLB支持主备可用区容灾能力，在同一地域的不同可用区分别部署CLB，能够帮助您实现业务容灾能力。当主可用区因网络异常或CLB不可用等原因出现故障后，访问流量可通过备可用区部署的CLB完成流量分发。

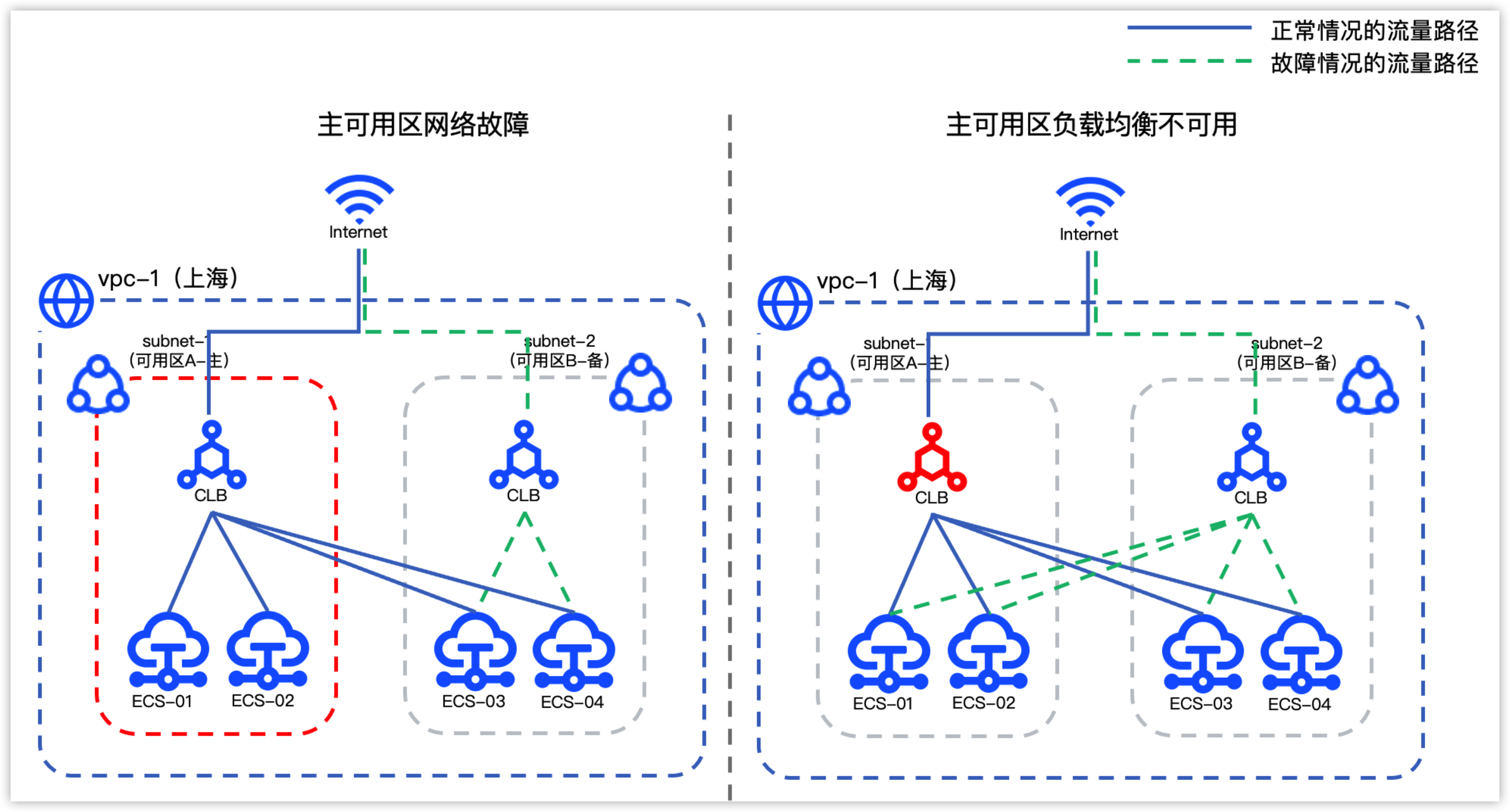

本文以华东2（上海）地域为例介绍主备可用区容灾部署，具体场景如下图所示。
前提条件
- 已创建所需私有网络vpc-1及子网subnet-1和subnet-2，详情参见搭建IPv4私有网络。
- 已创建所需云服务器ecs-1、ecs-2、ecs-3和ecs-4，详情参见购买云服务器实例。
- 所需云服务器已完成后端服务的搭建，详情可参见搭建后端服务。
- 所需云服务器的安全组已开放TCP协议的100.64.0.0/10网段及提供服务的端口（例如：TCP 80端口），详情参见配置后端服务器安全组。
配置步骤
说明
步骤一：创建CLB实例
- 登录CLB控制台。
- 单击创建负载均衡按钮。
- 根据界面提示配置CLB实例的基本信息。
- 参数取值基本信息计费类型按量计费地域华东2（上海）可用区
- 主可用区：可用区A
- 备可用区：可用区B
名称clb-1网络配置IP版本IPv4网络类型公网私有网络vpc-1子网subnet-1IPv4地址自动分配IP绑定公网IP线路类型BGP (多线)计费方式按带宽上限计费带宽上限20Mbps实例规格规格小型I
- 请根据控制台指引查阅并确认相关协议。
- 单击提交订单按钮，跳转至申请提交成功页面。
- 单击去控制台按钮，跳转到实例列表页查看新创建的CLB实例。
步骤二：配置后端服务器组
- 在实例列表页面，单击CLB实例clb-1的名称。
- 在后端服务器组页签，单击创建后端服务器组按钮。
- 输入名称group-1，单击确定按钮。
- 单击已创建的后端服务器组名称group-1。
- 单击添加服务器按钮，勾选已创建的云服务器实例ecs-1、ecs-2、ecs-3和ecs-4。
- 单击下一步按钮，为云服务器实例ecs-1、ecs-2、ecs-3和ecs-4配置端口和权重。
- 本例中，后端服务器的端口均配置为80，权重均配置为100。
- 单击确定按钮，完成配置。
步骤三：添加监听器
- 在CLB实例clb-1的详情页面，选择监听器页签。
- 单击添加监听器按钮，参考下表配置协议&监听参数。
- 参数取值监听器名称listener-1负载均衡协议HTTP监听端口80调度算法加权轮询（WRR）访问控制关闭
- 超时时间保持默认值不变。
- 配置完成后，单击下一步按钮。
- 在默认后端服务器组配置页面，选择已创建的后端服务器组group-1，然后单击下一步按钮。
- 在健康检查配置页面，参数保持默认值不变，单击下一步按钮。
- 在配置审核页面，单击确定按钮，完成操作。
结果验证
- 主可用区正常时，主可用区部署的CLB会按照监听器配置的调度算法将访问请求转发到监听器关联的后端服务器组中所有后端服务器上。
- 主可用区故障时，备可用区部署的CLB会按照监听器配置的调度算法将访问请求转发到监听器关联的后端服务器组中所有备可用区的后端服务器上。
- 主可用区中的CLB故障时，备可用区部署的CLB会按照监听器配置的调度算法将访问请求转发到监听器关联的后端服务器组中所有的后端服务器上。
