搭建IPv4网络型负载均衡

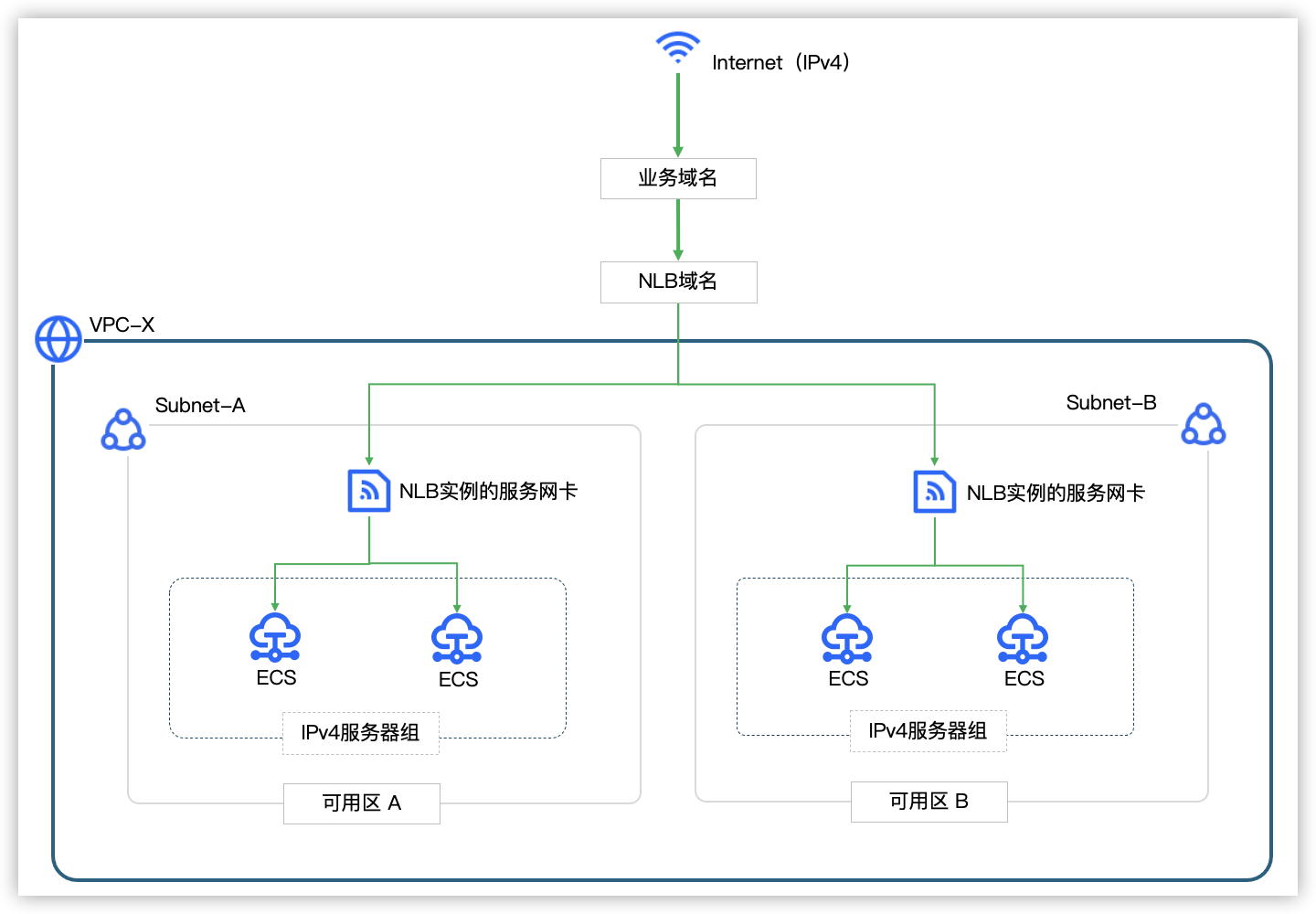

场景介绍

本文介绍如何快速配置一个具有基本服务能力的IPv4公网类型的NLB实例。配置完成后，NLB实例监听来自TCP协议80端口的请求，服务器组中的云服务器实例通过TCP协议80端口提供服务。

前提条件

已有自有域名。若无，请参见域名服务。

已参考入门指引完成数据规划和资源准备。

配置步骤

说明

以下步骤中仅介绍本文配置所需的参数，其他未介绍的参数保持默认值即可。如需了解更多参数，请参见用户指南。

步骤一：创建NLB实例

登录NLB控制台。

说明

首次登录时，请根据界面指引完成跨服务角色授权。

单击创建网络型负载均衡按钮，参考下表配置相关参数。

参数	说明	取值示例
基本信息
地域	选择NLB实例所属的地域。选择后，创建的NLB实例只能为该地域中的资源所用，不可迁移，请确认实例的地域与后端服务器实例的地域相同。	华南1（广州）
名称	输入NLB实例的名称。	nlb01
网络配置
IP版本	选择NLB实例的私网IP地址类型。 IPv4：仅支持IPv4。双栈：同时支持IPv4和IPv6。说明 NLB IPv6功能正在邀测中，如需使用，请联系客户经理。	IPv4
网络类型（IPv4）	选择NLB实例IPv4地址的网络类型。两种网络类型之间可以相互转换，详细介绍请参见变更IPv4网络类型。公网：该NLB实例可同时被IPv4私网和IPv4公网访问。私网：该NLB实例只能被IPv4私网访问。	公网
私有网络	选择NLB实例所属的私有网络。	VPC-X
可用区及子网	选择NLB实例支持的可用区，并为每个可用区指定子网、IP地址及公网IP。 NLB默认支持可用区多活容灾，至少需选择2个可用区。如果业务可靠性要求较高，您也可以按需选择2个以上的可用区。子网：为NLB实例提供私网，系统会自动在该子网内创建一张网卡与NLB关联。 IPv4地址：选择NLB实例IPv4地址的分配方式。实例创建后，所有分配的IPv4地址均不支持修改。公网IP：为NLB实例提供公网能力。仅当网络类型（IPv4）为公网时需要配置该参数。	可用区A Subnet-A \| 192.168.1.0/24 自动分配IP 新购公网IP 可用区B Subnet-B \| 192.168.2.0/24 自动分配IP 新购公网IP
安全组	选择NLB实例关联的安全组，请至少选择一个。除了您指定的安全组，NLB实例还会自动关联一个托管安全组。实例创建成功后，您可以在实例详情页面查看该安全组的详细信息。您指定的安全组和托管安全组一起用于NLB实例出入向流量的控制。	default

在页面右侧配置详情窗口，根据控制台指引查阅并确认相关协议。

单击提交订单按钮，完成实例创建。

单击去控制台按钮，查看并记录新创建NLB实例的域名。

步骤二：创建服务器组并添加后端服务器

在左侧导航树中选择服务器组。

单击创建服务器组按钮，参考下表依次配置基本信息和健康检查信息。

基本信息

参数	说明	取值示例
名称	输入服务器组的名称。	rsp01
服务器组类型	选择服务器组的类型。服务器类型：只能添加与服务器组同VPC内的云服务器实例或辅助网卡作为后端服务器。 IP类型：只能添加IP地址作为后端服务器。只要网络可达，可以添加其他VPC或者IDC内的IP地址作为后端服务器。	服务器类型
IP版本	后端服务器私网IP地址的协议类型。 IPv4：仅支持添加IPv4后端服务器。 IPv6：仅支持添加IPv6后端服务器。仅NLB实例为双栈实例且后端服务器组为服务器类型时，支持选择IPv6。说明 IPv6访问请求转发到IPv4后端服务器时，会先将IPv6转换成IPv4，再转发至IPv4后端服务器。 IPv4访问请求转发至IPv6后端服务器时，会先将IPv4转换成IPv6，再转发至IPv6后端服务器。	IPv4
私有网络	选择服务器组所属的私有网络，需要与NLB实例所属VPC保持一致。	VPC-X
后端协议	NLB实例转发请求到后端服务器时使用的通信协议。 TCP：适用于注重可靠性，对数据准确性要求高而速度可以相对较慢的场景，如文件传输、发送或接收邮件、远程登录等。 UDP：适用于实时性要求高而可靠性要求相对较低的场景，如语音视频聊天、游戏、金融实时行情推送等。	TCP
调度算法	选择服务器组转发请求遵循的规则。加权轮询（WRR）：权重值越高的后端服务器，被轮询到的次数（概率）越高。加权最小连接数（WLC）：先计算后端服务器当前连接数/权重的值，然后将请求分发给值最小的后端服务器。源地址哈希（SH）：基于源IP地址的一致性哈希，相同源地址的请求会调度到相同的后端服务器。	加权轮询（WRR）

健康检查信息

参数	说明	取值示例
健康检查	健康检查功能的开关。开启后，NLB能够屏蔽异常的后端服务器，从而消除单点故障。注意关闭健康检查，请求可能被转发至异常后端服务器，影响业务持续可用，不建议关闭。健康检查会占用网络资源。建议您结合业务情况，通过增大检测间隔、降低健康阈值和不健康阈值等方式，减少对业务的影响。	开启
健康检查协议	健康检查请求的协议类型。 TCP：通过发送SYN握手报文来检测后端服务器端口是否正常。了解更多 HTTP：通过发送HEAD或GET请求模拟浏览访问行为来检测后端服务器应用是否正常。了解更多	TCP
健康检查端口	用于健康检查的端口。	使用后端服务器端口
响应超时	等待健康检查响应的时间，默认超时时间为3秒，取值范围为1～60秒。如果在响应超时时间内未收到后端服务器返回的正确信息，则表明健康检查异常。	3秒
检测间隔	执行健康检查的时间间隔。默认间隔为10秒，指每10s对后端服务器进行一次健康检查。取值范围为1～300秒。注意检测间隔时间必须大于等于响应超时时间。	10秒
健康阈值	判断后端服务器正常需要的健康检查次数，取值范围为2～10次。默认为3次，指对同一后端服务器连续执行3次健康检查，结果均为正常，则表明后端服务器正常可用。	3次
不健康阈值	判断后端服务器异常需要的健康检查次数，取值范围为2～10次。默认为3次，指对同一后端服务器连续执行3次健康检查，结果均为异常，则表明后端服务器异常。	3次

单击确定按钮，完成服务器组的创建。

单击目标服务器组右侧的··· > 添加服务器按钮。

单击添加服务器按钮，选择目标云服务器实例。

单击下一步按钮，为已添加的后端服务器配置端口和权重。

同一台服务器使用不同端口对外提供不同服务时，请单击目标服务器右侧的添加端口按钮，依次添加所需端口。

不同服务器使用相同端口对外提供服务时，请勾选目标服务器，单击列表上方修改端口按钮，为其批量设置端口。

参数	说明	取值示例
端口	后端服务器提供服务的端口。	80
权重	后端服务器收到请求的概率（概率为该服务器权重/组中所有服务器的总权重）。权重越大转发的请求越多，默认为100。权重设置为0，表示该服务器不会再接受新请求。当调度算法为源地址哈希（SH）时，权重只区分0与非0。	100

单击确定按钮，完成操作。

步骤三：添加监听器

在左侧导航树中选择实例管理。

单击目标NLB实例右侧的配置监听器按钮。

单击添加监听器按钮，参考下表配置相关参数。

参数	说明	取值示例
监听器名称	输入监听器的名称。不填则默认为协议-端口，如TCP-80。	listener01
监听协议	选择NLB实例监听器的协议类型。了解更多	TCP
监听端口	选择端口类型并输入端口，端口取值范围为1～65535。了解更多	80
超时时间	设置超时时间。若连接在超时时间内没有数据传输，将自动关闭。取值范围为10～900秒，默认为900秒。	900秒

单击下一步按钮，选择上文创建服务器组。

单击下一步按钮，确认配置信息。

单击确定按钮，完成操作。

步骤四：配置安全组和网络ACL

NLB实例关联的安全组和网络ACL

安全组配置示例：

规则方向	优先级	策略	协议类型	端口范围	源地址/目的地址	描述
入方向	1	允许	监听协议：TCP	监听端口：80	客户端地址：0.0.0.0/0	客户端发送到NLB的访问流量
		1	允许	ICMP	ALL	100.64.0.0/10	放通探测NLB实例私网IPv4地址可用性的流量
		1	拒绝	TCP	80	不允许访问NLB的IP地址	拒绝指定的IP地址访问NLB
出方向	100	允许	ALL	ALL	0.0.0.0/0	全允许的兜底策略

网络ACL配置示例：

规则方向	优先级	策略	协议	源地址/目的地址	目的端口	描述
入方向	1	允许	监听协议（TCP）	0.0.0.0/0	监听端口（80）	放通客户端访问流量
		2	允许	监听协议和健康检查协议（本文均为TCP）	后端服务器私网IP地址	后端服务器端口和健康检查端口（本文均为80）	放通后端服务器返回给NLB的健康检查响应流量、放通后端服务器返回给NLB的客户端响应流量
		3	允许	ICMP	100.64.0.0/10	ALL	放通系统探测NLB私网IPv4地址可用性的流量
出方向	1	允许	ALL	0.0.0.0/0	ALL	放通全部IPv4流量

后端服务器关联的安全组和网络ACL

安全组配置示例：

若已开启放通后端安全组功能，则无需配置后端安全组；若未开启，需配置后端安全组。

规则方向	优先级	策略	协议类型	端口范围	源地址	描述
入方向	1	允许	监听协议和健康检查协议（本文均为TCP）	后端服务器端口和健康检查端口（均为80）	NLB实例所属子网网段。	放通NLB转发到后端服务器的访问流量、放通NLB健康检查流量

网络ACL配置示例：

规则方向	优先级	策略	协议	源地址/目的地址	目的端口	描述
入方向	1	允许	监听协议和健康检查协议（本文均为TCP）	源地址：NLB实例所属子网网段	后端服务器端口和健康检查端口（本文均为80）	放通NLB转发到后端服务器的访问流量、放通NLB健康检查流量
出方向	1	允许	ALL	目的地址：0.0.0.0/0	ALL	放通全部流量

更多详情请参见配置NLB的安全组和网络ACL 和配置后端服务器的安全组和网络ACL。

步骤五：自有域名解析至NLB域名

火山引擎不允许用户直接使用NLB服务提供的默认域名进行公网访问。若需通过NLB实例向公网提供服务，请使用自有域名CNAME解析到NLB域名。若无自有域名，请参见域名服务。

说明

本文以在火山引擎 DNS 服务中配置解析记录为例，如果您使用其他平台管理业务域名，请在对应的平台中配置解析记录。

登录云解析DNS控制台。

参考添加CNAME记录将您的自有域名解析至NLB实例的域名，并验证配置是否生效。参数说明如下表所示。

参数	描述
域名	设置为您自有域名的主机记录（域名前缀）。例如：www.example.com。
记录类型	设置为 CNAME。
记录值	设置为 NLB 实例的域名，本文中为 nlb-2fe5af0pxlvy859gp68ag****.cn-guangzhou.nlb.volces.com。
说明上表中未介绍的参数请保持默认值。

验证

打开本地电脑浏览器。

输入http://您的自有域名，显示后端服务器部署的应用页面，则说明您的业务已成功配置NLB。
