云上PICO数据采集平台，是依托PICO头显在Isaac Lab仿真环境中完成机器人遥操数据采集的一站式平台。
平台面向数据采集管理员与数据采集员两类角色，支持从任务创建、远程采集、数据预览到审核归档的全流程管理，最终输出可用于模型训练的标准化仿真交互数据。

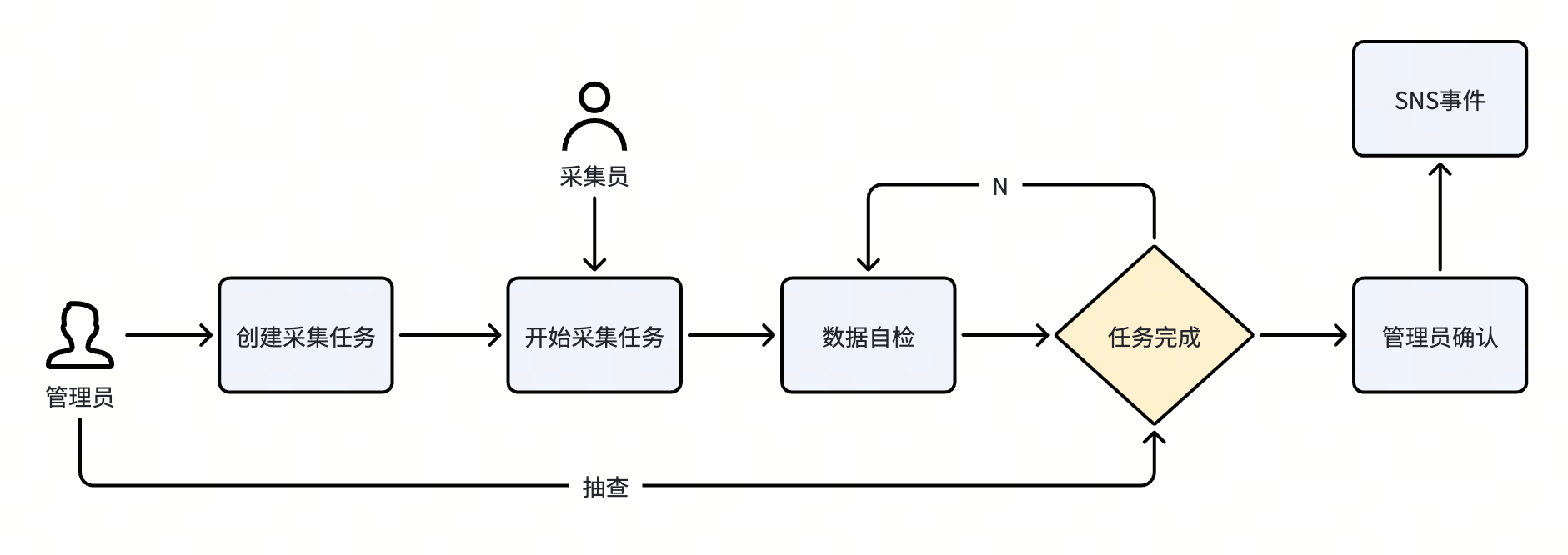

图1. 云上PICO数据采集平台流程图

SNS 事件是云上 PICO 数据采集平台任务终审归档后的标准化对外消息出口，面向下游消费方提供异步、解耦、可靠的任务完成状态与数据交付通知。

注：任务管理员与队列管理员权限、职能完全一致，下文统一统称为管理员。
权限管理相关详细规则，可查阅火山引擎官方文档：产品介绍--访问控制-火山引擎
队列创建相关细则，可查阅火山引擎官方文档：创建资源队列--机器学习平台-火山引擎

管理员权限配置
管理员需要先通过主账号，新建队列，将管理员用户添加为队列管理员。为了管理员后续方便管理采集员的权限，可以用主账号授予管理员账户IAMFullAccess策略权限。
采集员权限配置
为避免采集员账号查看全量队列任务、越权浏览非自身负责任务，需对采集员权限做精简限制，具体操作如下：

1. 主账号进入访问控制 -权限策略页面，新建自定义权限策略。
2. 在新建页面点击导入已有策略，选中 MLPlatformDeveloperAccess 策略完成导入。
3. 进入 JSON 编辑界面，删除策略内 ml_platform:Get*、ml_platform:List* 全量查询类权限接口，修改策略名称后提交保存。
4. 进入采集员的用户详情页面（访问控制 > 用户管理 > 用户）先移除原有 MLPlatformDeveloperAccess 权限，再替换添加上述编辑完成的精简自定义策略。
5. 最后给采集员添加MLPlatformTeleOperator策略权限。

该部分介绍如何创建采集员用户组，创建任务队列并添加成员，创建数据采集任务，如何配置关键参数，如何进行数据核验，以及如何自定义任务等进阶操作。

创建采集任务 #

管理员需要先登录火山引擎账户，进入机器学习平台。

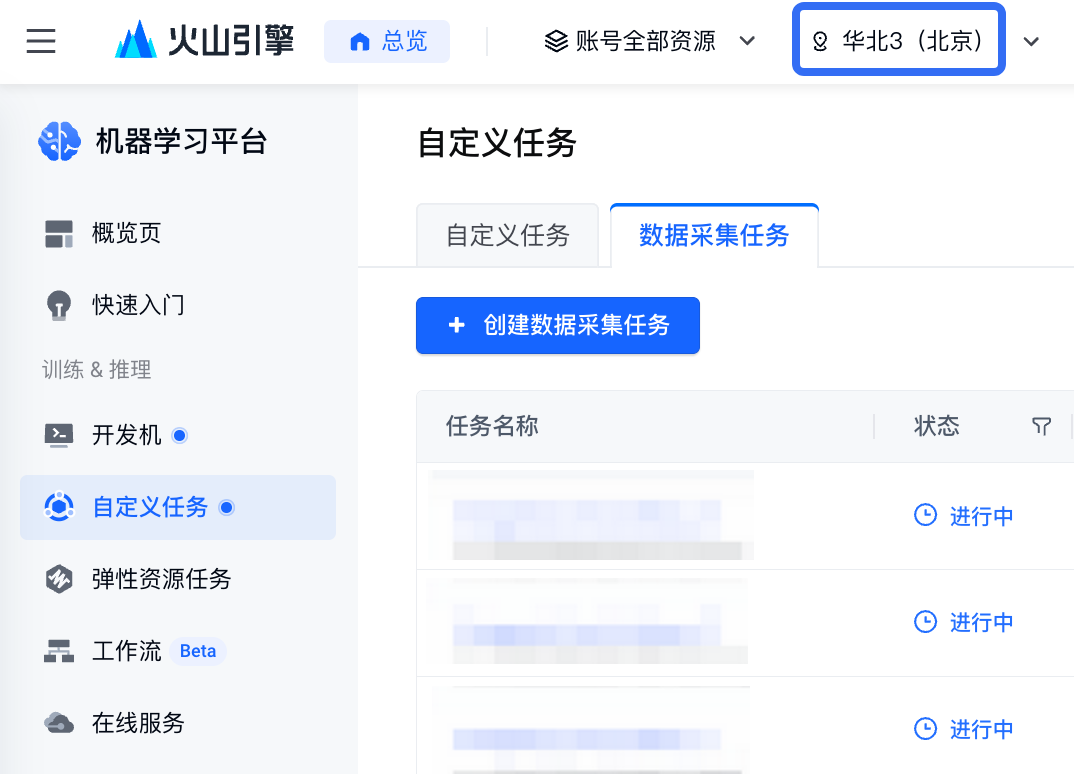

进入火山引擎机器学习平台界面后，按照图2所示，依次点击侧边栏自定义任务 > 数据采集任务 > 创建数据采集任务进入创建任务界面。管理员需要注意资源组和地区是否正确。

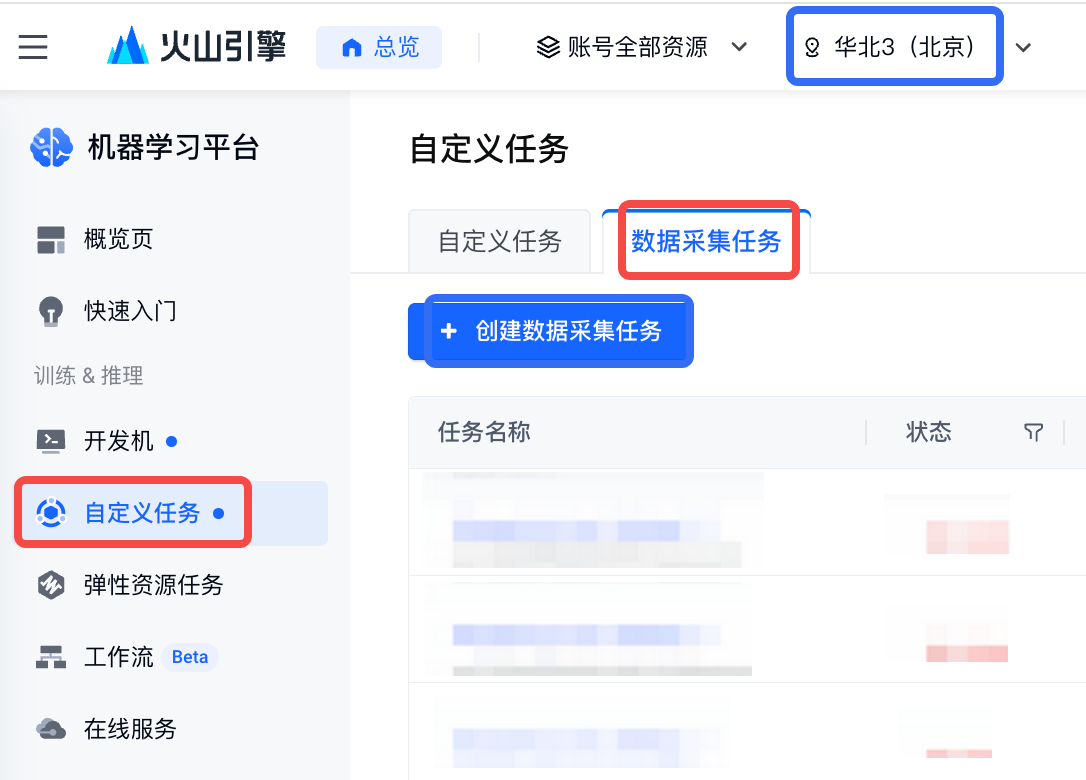

图2. 创建数据采集任务流程示例

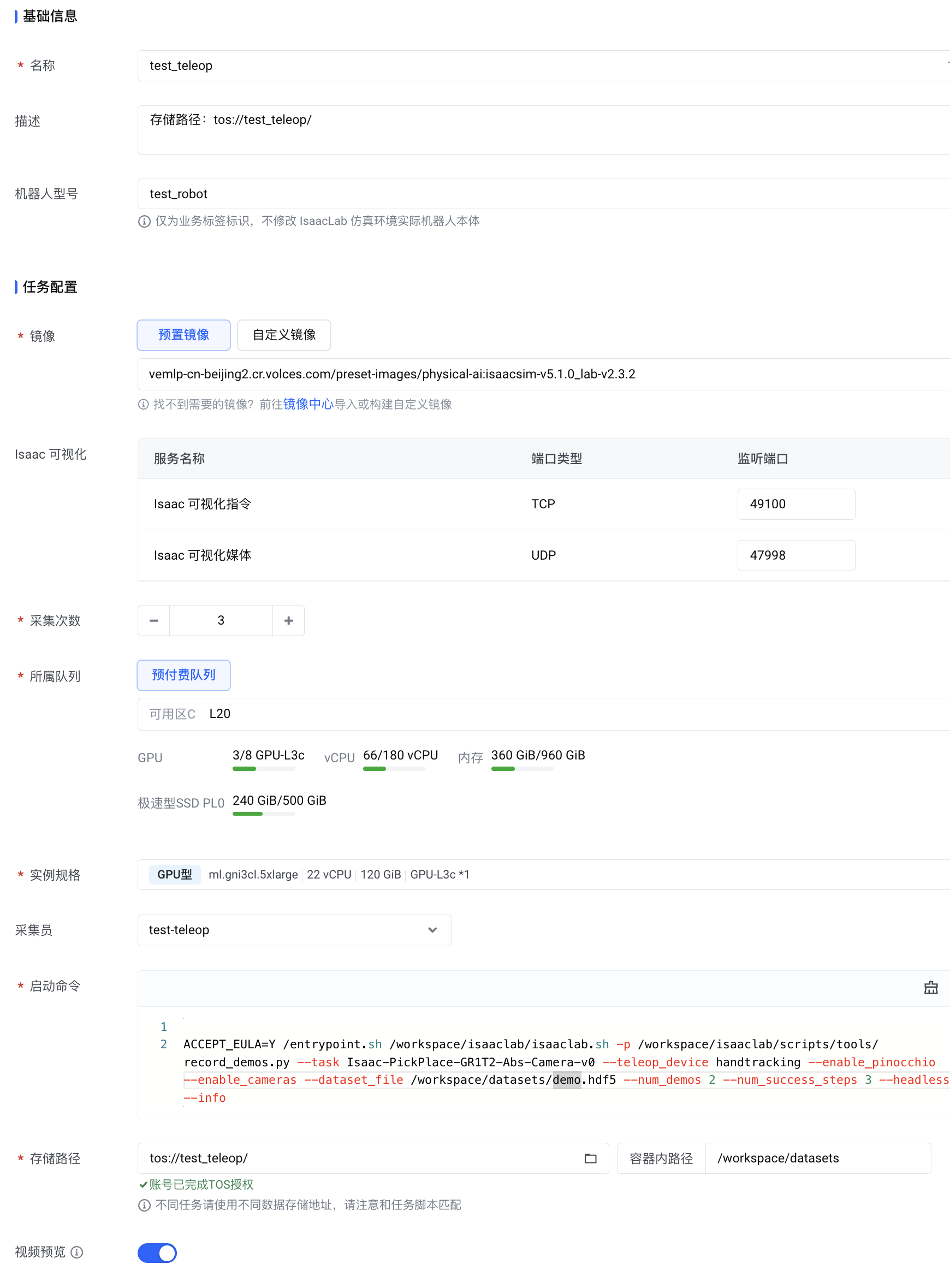

图3. 数据采集任务配置示例界面

进入数据采集任务配置界面（如图3所示），需要填写任务配置的信息。
以下是对应栏目的具体说明：

1. 基础信息
   1. 名称：显示在队列中具体数据采集任务的名称；
   2. 描述：数据采集任务的具体描述（使用机器人，采集任务，采集员信息）；
   3. 机器人型号：tag，用于后续管理数据时做筛选
2. 任务配置
   1. 镜像：配置好运行环境与代码的容器，选择 预置镜像 > physical-ai > isaacsim-v5.1.0_lab-v2.3.2。
   2. isaac可视化：平台自动配置监听端口，需要开启公网，仿真平台帧率与延迟受带宽影响，用户可以访问带宽 FAQ--公网IP-火山引擎了解更多细节；
   3. 采集次数：该采集任务预期采集的轨迹条数；
   4. 所属队列与实例规格：决定采集任务的硬件配置，配置越高，采集越流畅、成本越高。示例配置：单卡 L20（48GB GDDR6）
   5. 采集员：负责该采集任务的具体采集员；
   6. 启动命令：自定义化程度高，可更改具体采集任务配置，交互方式配置等；
   7. 存储路径：采集数据的输出路径的挂载（具体在挂载上的输出路径需要去启动命令中更改），注意，创建任务时每个任务挂载的文件夹路径需要不同；
   8. 视频预览：采集数据后将自动将hdf5数据转换为mp4格式，方便预览，建议开启。

配置完毕后，点击创建数据采集任务，便可以在数据采集任务中看到创建的任务。

启动命令 #

示例
在确定任务挂载的文件夹路径不一致之后，可以直接复制使用：

# 请用户先确定不同任务挂载的路径不同，再进行复制使用
ACCEPT_EULA=Y /entrypoint.sh /workspace/isaaclab/isaaclab.sh -p \
/workspace/isaaclab/scripts/tools/record_demos.py \
--task Isaac-PickPlace-GR1T2-Abs-Camera-v0 \
--teleop_device handtracking \
--enable_pinocchio --enable_cameras \
--dataset_file /workspace/datasets/demo.hdf5 \
--num_demos 5 --num_success_steps 3 \
--headless --info

可选参数

表1. 启动命令各参数信息表

具体任务示例视频:

视频1. Isaac-PickPlace-GR1T2-Abs-Camera-v0任务演示

3.2 数据校验 #

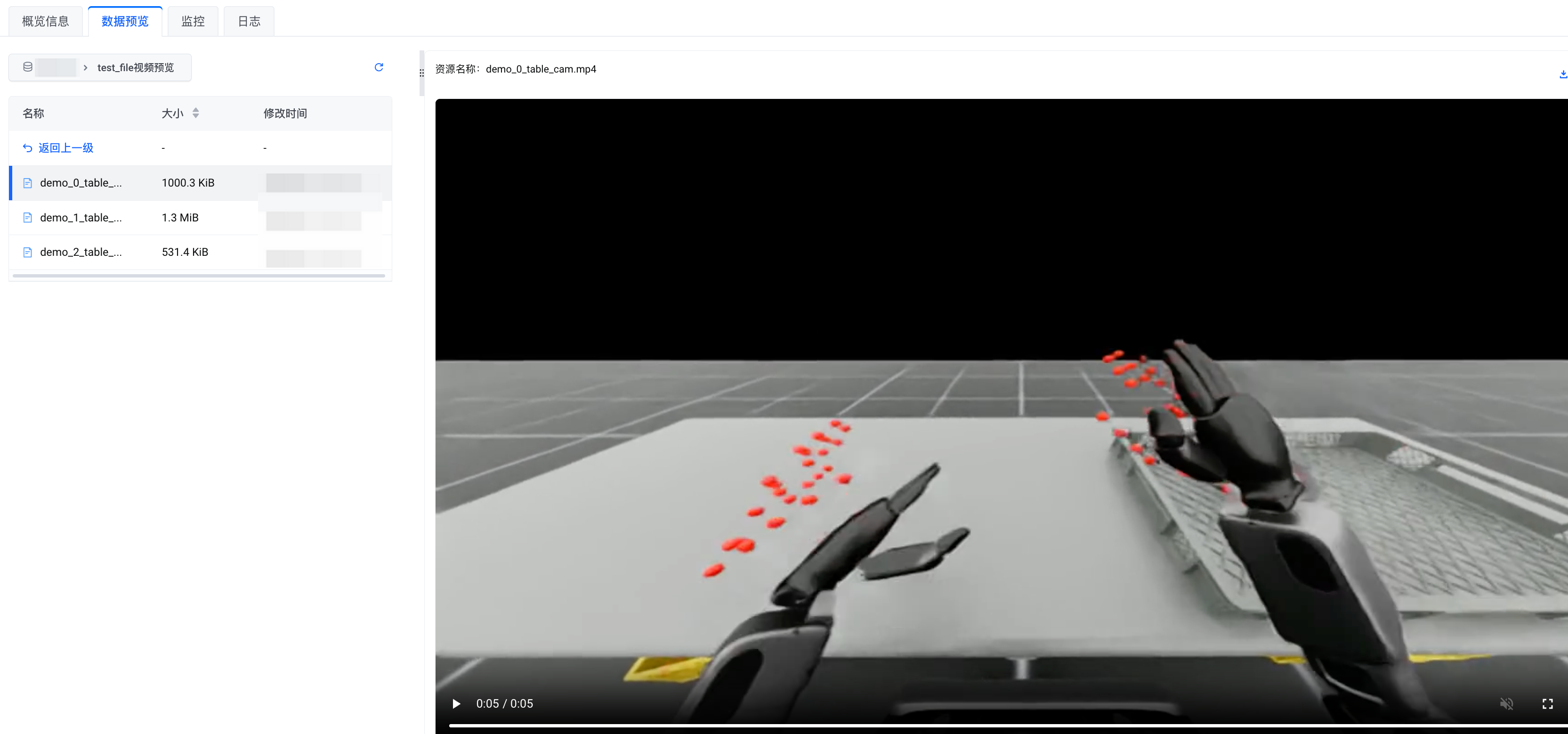

图4. 数据预览tab页

采集员完成数据采集作业后，采集员需要在任务详情页点击提交任务按钮，系统将任务状态更新为已提交。管理员可以在数据预览tab页预览录制的采集视频。
管理员需对任务归集的原始数据开展合规性、完整性及业务规范校验，待核查确认数据完全符合采集标准与业务要求后，点击页面右上角完成校验操作，任务状态同步变更为已校验，标志单次数据采集流程正式闭环。
采集流程办结后，系统通过 SNS 事件 向上游下游业务链路发送事件通知，供后续业务模块进行消费与联动处理。

该部分面向数据采集员，介绍如何登录数据采集任务界面，使用pico进行数据采集任务流程，以及数据核验。

登录采集任务界面 #

采集员用户佩戴好pico，推荐使用蓝牙键鼠， 在pico上登录火山引擎账号，并进入火山引擎机器学习平台界面。

进入数据采集任务 #

登录机器学习平台界面后，进入数据采集任务列表，请用户确认选择的资源和地区无误，采集员应当在任务列表看到管理员部署的任务。

图5. 采集员视角下的数据采集任务列表

单击任务列表中的某一个具体任务，进入任务详情页后，点击右上角的开启任务。

云上数据采集具体流程 #

采集员点击接入 VR按钮，跳转至设备连接页面；点击页面内Connect，即可进入仿真环境。
若首次进入系统，将自动进入房间标定界面，需按照页面指引完成房间标定；若已完成历史标定，可直接跳过标定流程。后续如需重新调整房间标定参数，可在 PICO 设备系统设置中，自行进入房间标定功能重新配置。

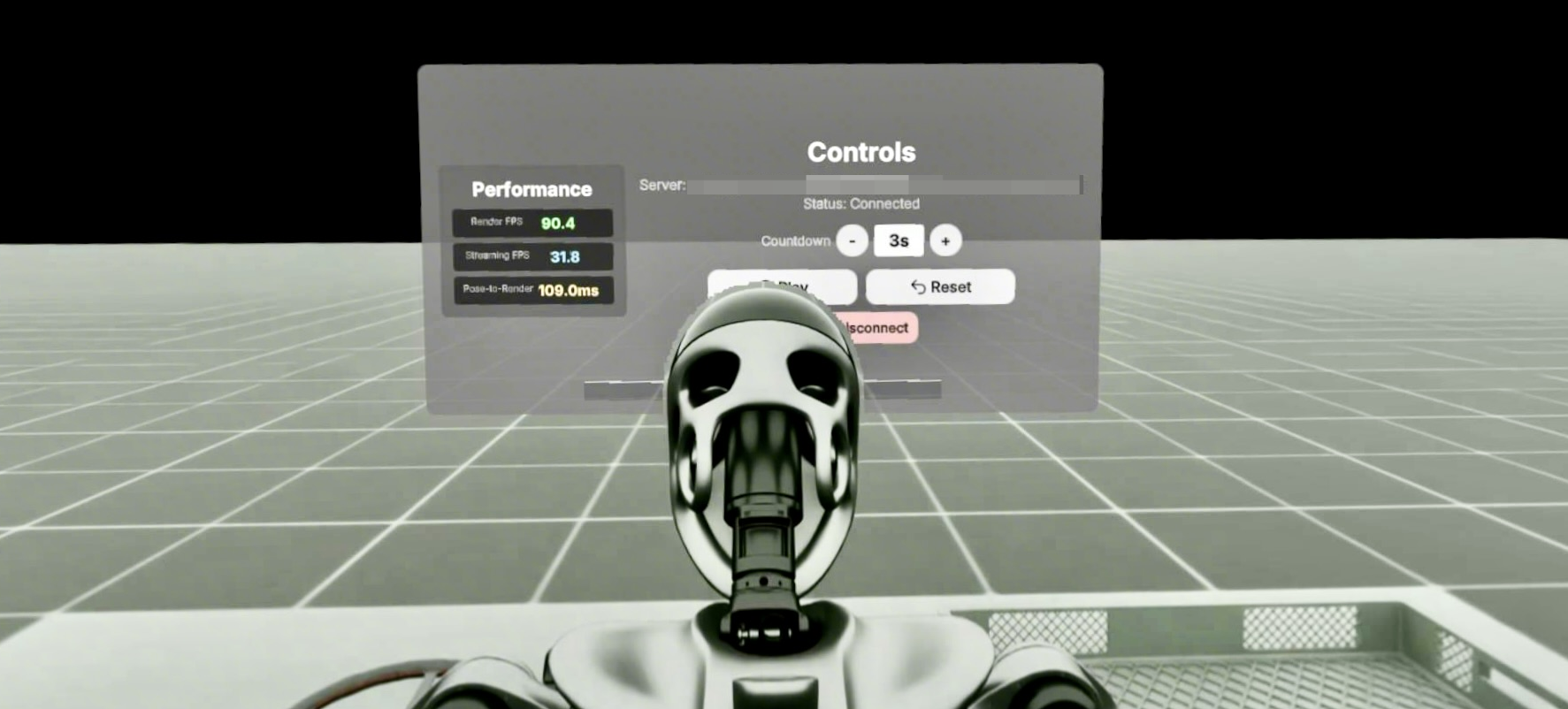

图6. 仿真环境示意图

进入仿真环境后，采集员可查看操控面板，需先确认面板status状态为connected，满足就绪条件后方可启动任务。其中countdown为点击 Play 后的任务进入倒计时，可通过面板加减按键自定义调整倒计时时长。面板各功能按钮说明如下：

• play：发起并启动数据采集任务；
• reset：重置当前仿真运行环境；注意，重置后需要采集员重新按play启动任务
• disconnect：退出仿真环境并断开连接。

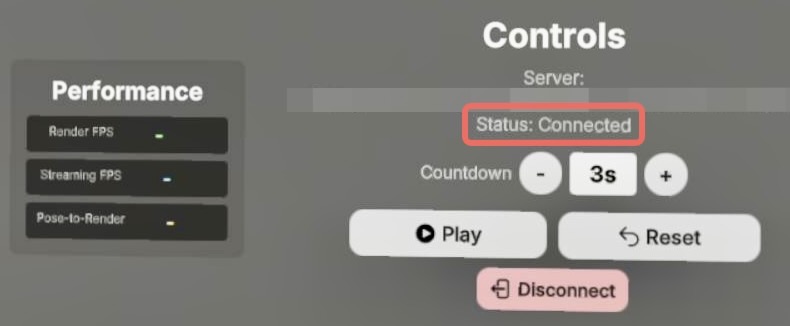

图7. 仿真环境控制面板

采集员进入仿真环境后，可通过前后俯仰上身躯干、转动头部姿态，完成机器人视角的对齐与校准。若当前观测视角偏离机器人本体较远，或需要重新规划机器人初始站位，可长按 PICO 手柄 Home 键一键重置机器人位置与视角；也可通过手部抓握手势完成重置操作，需要采集员具体操作方式参见视频2示例。
注意：
重置位置不支持手动调整 Y 轴坐标；机器人 Y 轴（竖直方向）位置，在连接页面点击Connect后即固定锁定。
若需调整机器人Y 轴竖直高度，请在 Connect 页面修改Y offset（Y 轴偏移量）：参照图 8，Y offset 数值越大，机器人安装高度越高，设备俯视视角越向下。若用户发现机器人在竖直方向上的高度与视角相差过大，请参考 常见问题（QA）中的 Q5。

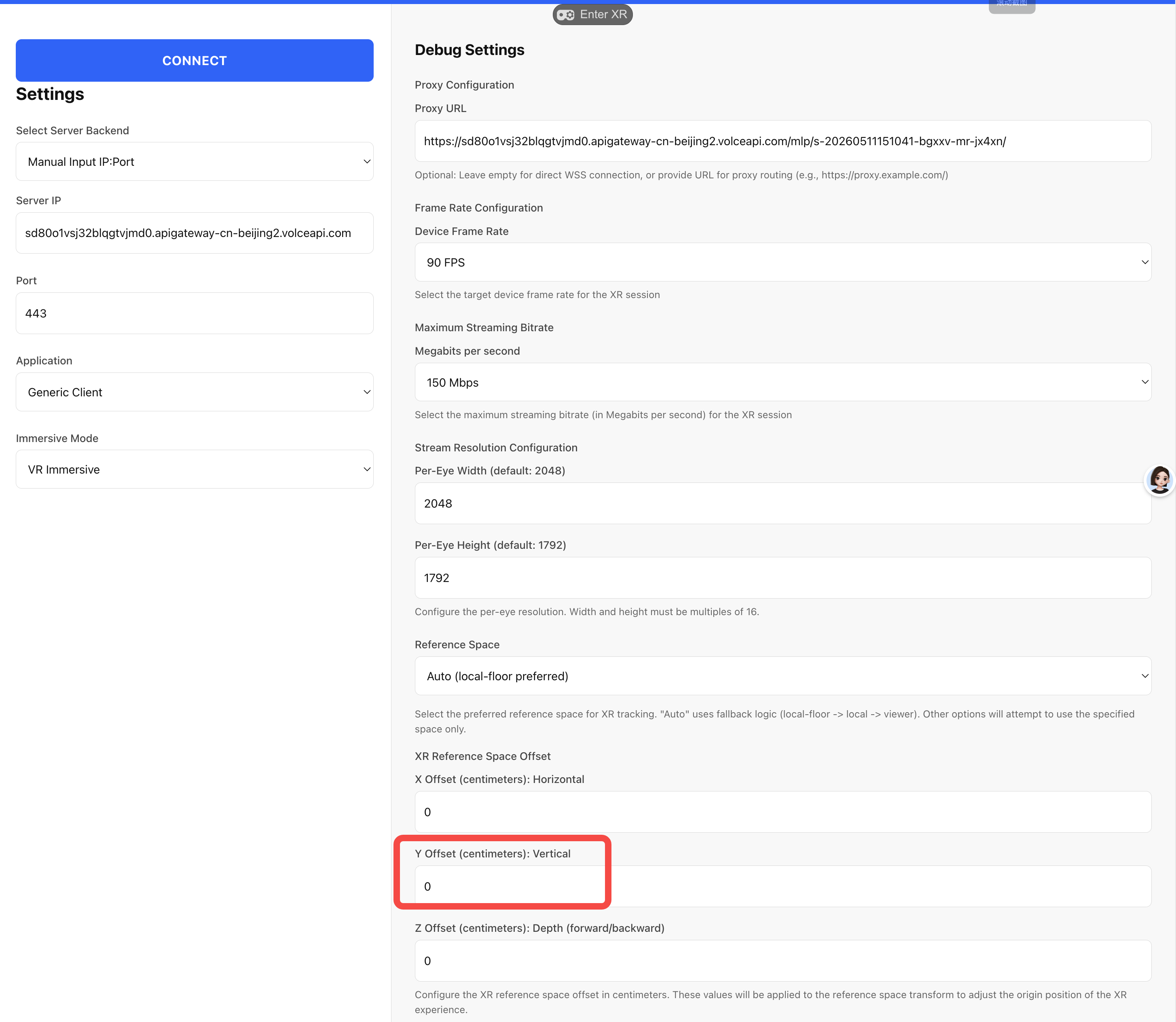

图8. Connect页面

视频2. 通过home键重置机器人位置与视角演示

确认机器人位置及视角调试至合适状态后，采集员即可正式开展仿真采集任务。
首先放下 PICO 手柄，待设备完成双手识别，视野中呈现红色手部关键点即为识别成功。随后移动右手，以拇指与食指捏合的交互方式点击控制面板的Play按钮，发起采集任务。
任务进入倒计时阶段时，调整双手姿态，将画面内红色手位点与仿真机械臂完成对位校准。倒计时结束后，仿真机械手将自动跟随手位点姿态进行同步追踪，正式启动数据采集流程。
数据采集完成后，界面将提示 Recorded x successful demonstrations.，其中 x 为当前已成功采集的样本条数。当采集数量达到任务预设指标后，机械手将自动停止跟随手部姿态运动，该状态属于正常流程逻辑。
完整采集流程可参见视频3示例。

视频3. 采集流程演示

完成任务预设采集数量后，采集员可通过PICO手柄操作或手势捏合交互，点击控制面板上的 disconnect 按钮，退出仿真环境。注意：采集员需要在详情页点击提交任务，才能在任务详情页看到预期采集数进度条的变化。

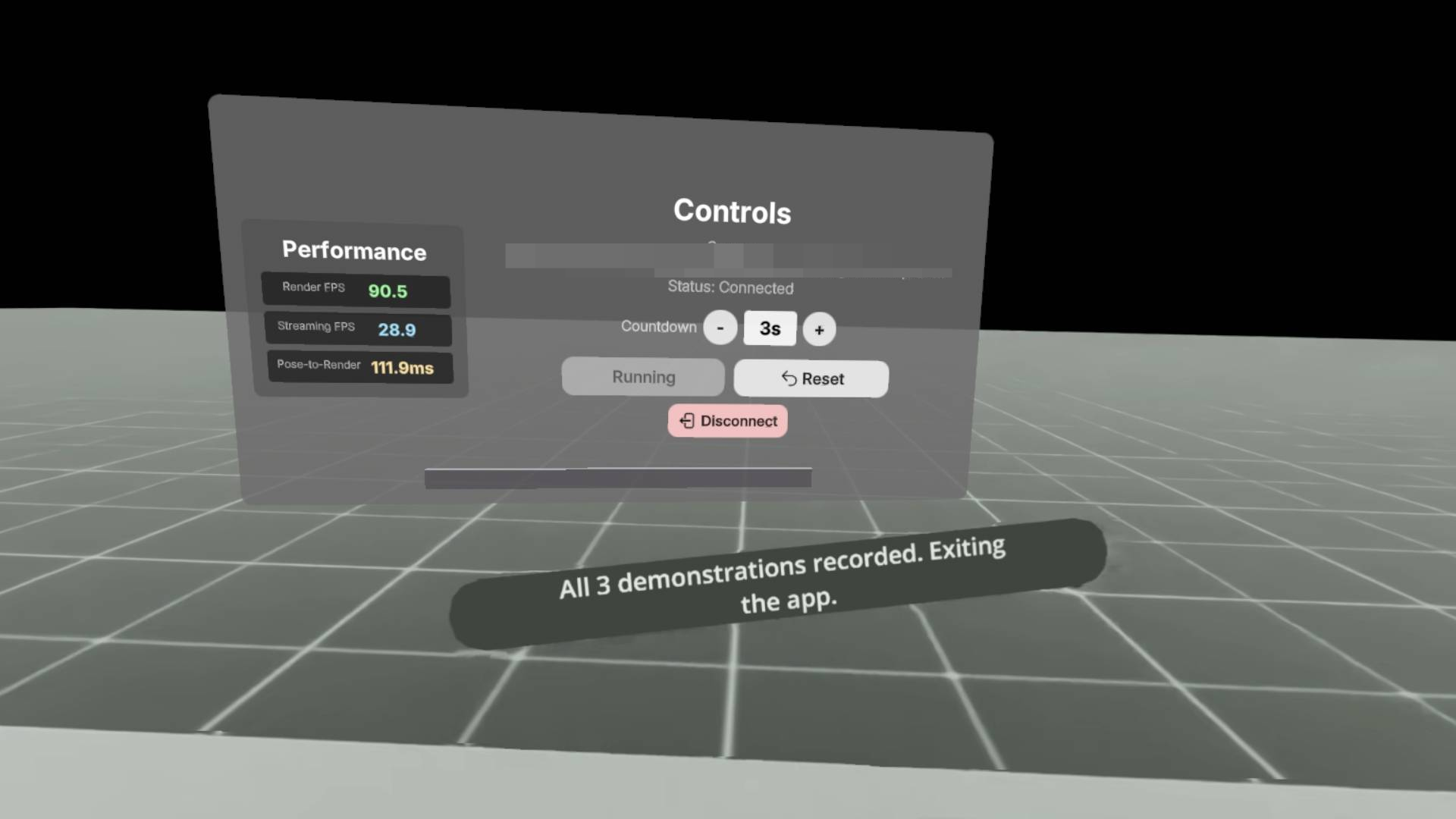

图9. 完成所有采集任务后画面示例

数据检查与可视化 #

采集员在提交任务后，可以直接在任务详情页的数据预览tab上（如图4.）找到视频预览文件夹。进入文件夹后即可预览录制的采集任务视频。

PICO使用技巧（截屏、投屏、退出唤醒等） #

参考文档：https://developer-cn.picoxr.com/document/unreal/input-mappings/

手柄与头戴设备按键展示 #

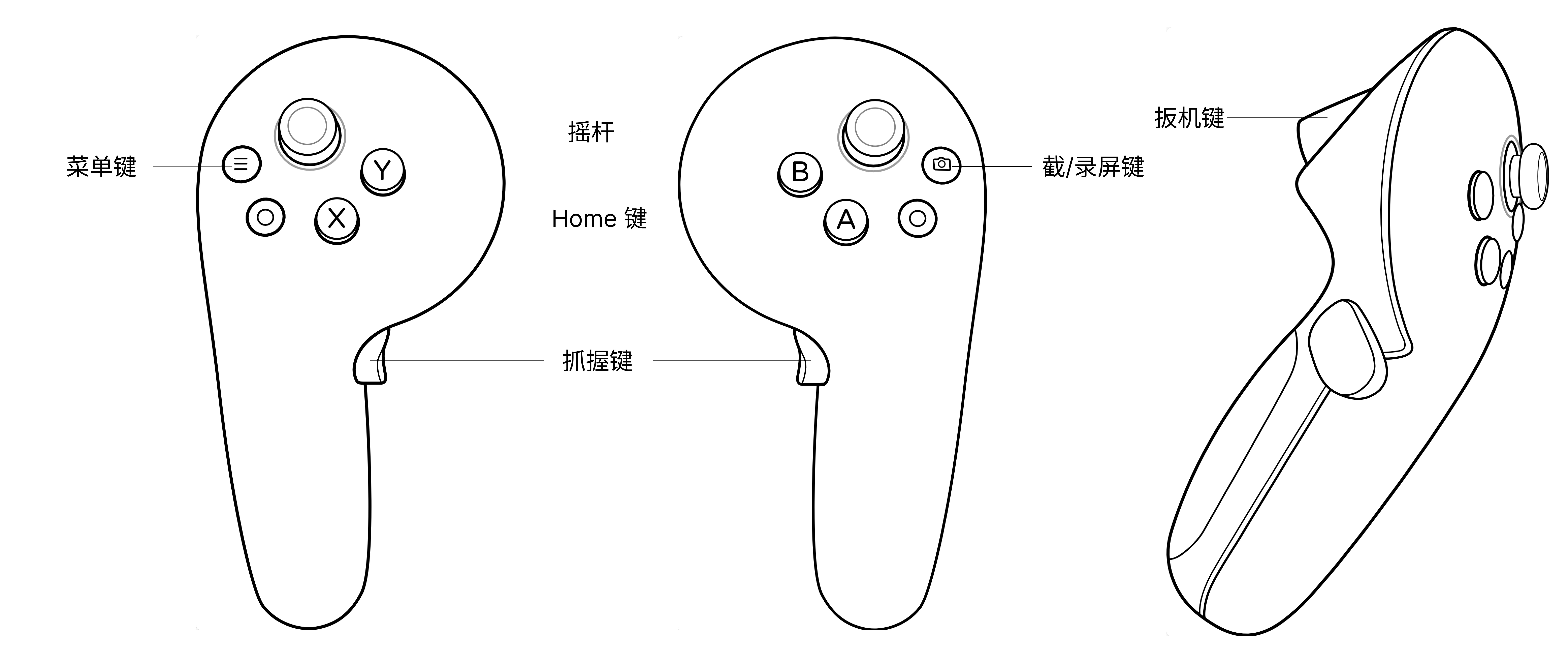

图10. pico手柄按键示意图

按键A与扳机键为确认，按键B为返回键，Home键返回主菜单，隐藏所有窗口或呼出所有窗口。

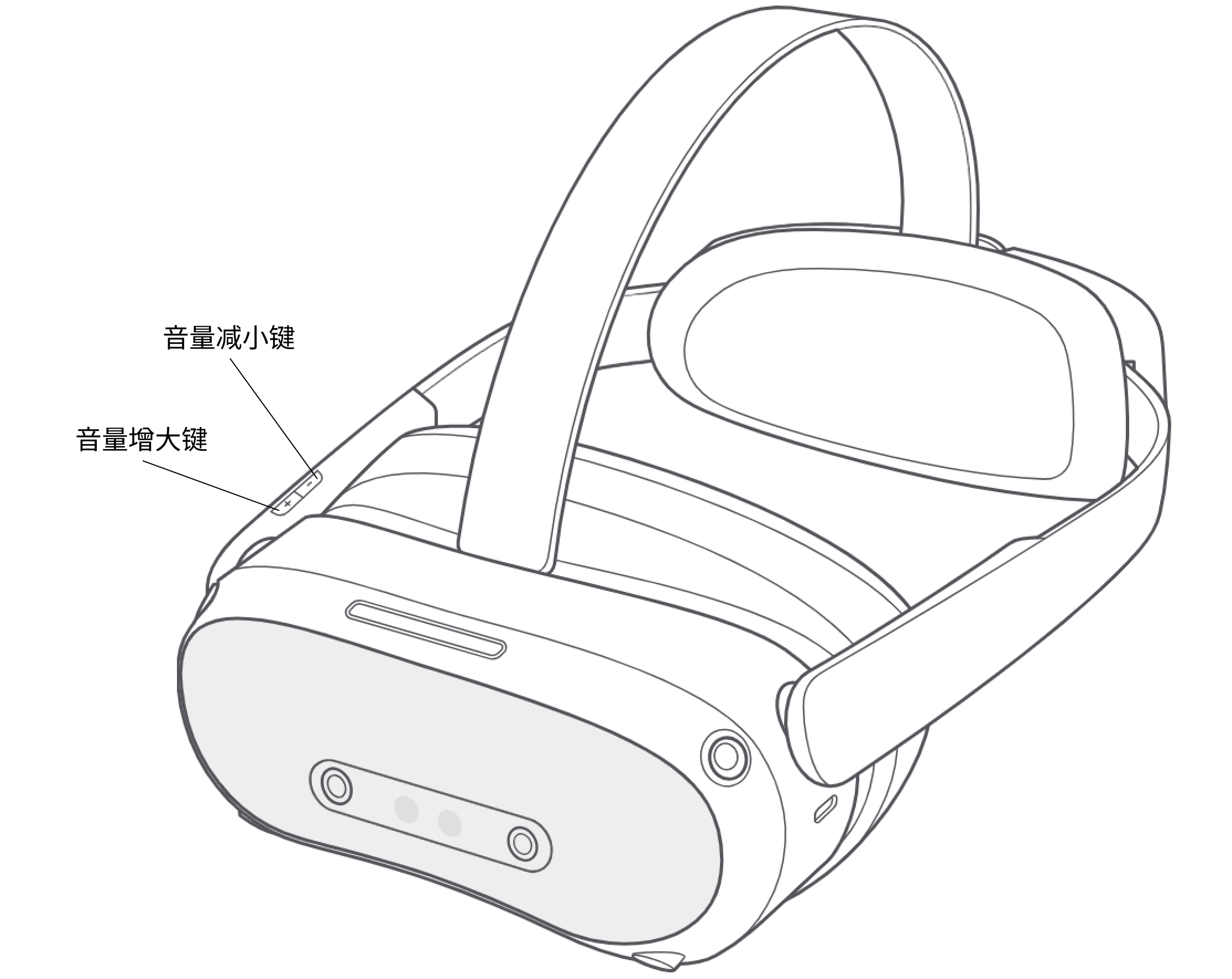

图11. pico头戴设备按键示意图

常用操作指南 #

退出和唤醒
佩戴 PICO 头显进入遥操模式后，设备默认仅显示单透视画面，隐藏所有操作窗口。

• 唤出全部界面按下手柄上的 Home 按键，即可一键唤出全部隐藏的功能窗口与操作菜单。
• 退出全屏占用场景在遥操窗口、企业串流窗口等全屏独占运行的状态下，按下手柄 Home 按键，即可快速退出全屏、退出当前遥操 / 串流占用画面，返回通用操作界面。

截屏

• 短按手柄上的截/录屏 按键，即可一键截屏；
• 长按手柄上的 截/录屏按键，即可触发录屏，期间短按可以截屏，再次长按结束录屏。

截屏与录屏结果保存路径位于 资源库 -> 文件 -> 视频/图片
投屏
请先保证pico设备和投屏的显示器位于同一局域网络下，随后点击pico状态栏，点击投屏，进入投屏指引。

Q1：为什么远程仿真 / 视频推流 / 连接服务失败？
A：请检查云实例安全组规则，确认已放通对应 UDP 端口；若安全组未放行 UDP 端口，会导致链路不通、连接失败。

Q2: 仿真环境中，机器人在视角上/下方，无法通过长按home键或抓握手势重置？
A：采集员需要按diconnect退出仿真环境，在Connect页面中调整y offset。参考文档4.3部分与图8。

Q3: 为什么我采集完成之后，任务详情页的采集数量进度条没有变化？
A: 采集员需要点击提交任务后，采集数量进度条才能增加。

Q4: 若配置页中的预期采集次数与命令行中的num_demos不一致，实际采集任务过程中的次数以什么为准呢？
A：实际采集次数只与命令行中的num_demos参数有关，当采集成功次数等于num_demos时，采集任务将终止。

Q5: 为什么进入VR界面，发现机器人高度超出了我的视角？
A: Pico的高度感知可能发生错误，用户需要在pico菜单栏中的设置 > 安全防护 > 调整地面高度，中调整房间的地面高度，随后重新进入VR界面，即可解决。
