本文介绍如何使用云广域网的网络服务组与服务插入能力，实现同地域隔离网络平面内资源经过中间服务（如安全审计设备等）互访。

场景介绍

在安全合规要求较高的组网中，不同安全等级的VPC之间互访都需要经过安全审计。云广域网通过在隔离网络平面内配置网络服务组与服务插入实现此种组网场景。

网络服务组是一组提供中间服务的连接（如部署了审计服务的安全 VPC）及其关联路由表的集合，定义了流量需要经过的中间服务与回传路径。

服务插入是引流的执行机制，通过在源与目的之间的路由规则中插入该网络服务组，将匹配条件的互访流量重定向至中间服务处理，处理完成后再按路由表转发至目的端，从而实现流量的强制绕行与安全管控。

数据规划

配置前建议先完成如下资源与网络规划，确保各 VPC 网段不冲突、地域与 ASN 分配清晰。以下为示例规划，实际配置时请结合业务情况进行替换。

核心网及地域规划

网络资源	名称	核心网名称	地域信息
全域网络	gn-enterprise	cn-enterprise	地域：华北2（北京） ASN：65001
网络平面	隔离网络平面	--	华北2（北京）

网络实例VPC规划

VPC类型	VPC 名称	地域	VPC网段	子网段	ECS实例名称	待加入资源
业务VPC	vpc-ser-a	华北2（北京）	10.1.0.0/16	10.1.0.0/24 10.1.1.0/24	ecs-ser-a	隔离网络平面
业务VPC		vpc-ser-b	华北2（北京）	10.2.0.0/16	10.2.0.0/24 10.2.1.0/24	ecs-ser-b	隔离网络平面
安全VPC	vpc-secu	华北2（北京）	10.3.0.0/16	10.3.0.0/24 10.3.1.0/24	ecs-secu	网络服务组（nfg-secu）

连接策略规划

策略条目序号	匹配条件	加入选项	加入方式
10	网络实例ID：vpc-u350rfoywsvn4ratg9eds**,vpc-rtr2fwooubv3efae2gf5vc**	加入网络平面	指定加入：隔离网络平面
20	网络实例ID：vpc-3u70fuoyubvnk3ael9fvf****	加入网络服务组	指定加入：nfg-secu

前提条件

已完成隔离网络平面的基础组网配置，且2个业务VPC之间不互通。具体涉及的配置如下：

核心网已创建，隔离网络平面已存在并处于执行版本中。

2个安全等级不同的业务VPC均已成功挂载到云广域网，路由同步已开启，且连接状态为「可用」。

已通过连接策略将2个业务VPC加入隔离网络平面。

用于承载中间服务的安全 VPC 已创建，并已部署审计服务。

当前账号具备云广域网配置版本的编辑与执行权限。如没有权限，请联系主账号为您添加授权，具体需要添加的策略可参见云广域网IAM策略类型。

配置步骤

步骤一：创建网络服务组

登录Cloud WAN控制台。

在全域网络实例列表中，单击目标实例的名称。

在左侧导航树中选择核心网 > 配置版本。

单击执行版本右侧的编辑按钮，选择网络服务组页签，选择任一配置方式。

页面配置方式
Json配置方式
单击创建按钮，输入名称nfg-secu。
说明
网络服务组名称不允许与已有网络服务组或网络平面重名。
单击确定按钮，完成操作。
在配置版本内容中，添加网络服务组的配置，如以下JSON配置中network-function-groups部分。

{
"schema-version": "2026.06",
"core-network": {
"locations": [
{
"region": "cn-beijing",
"asn": 65001
}
]
},
"segments": [
{
"name": "隔离网络平面",
"description": "",
"isolate-attachments": true,
"locations": [
{
"region": "cn-beijing"
}
]
}
],
"attachment-policies": [
{
"rule-number": 10,
"description": "",
"conditions": [
{
"type": "resource-id",
"operator": "in",
"value": "vpc-u350rfoywsvn4ratg9eds****,vpc-rtr2fwooubv3efae2gf5vc****"
}
],
"action": {
"association-target": "segment",
"association-method": "constant",
"network-function-group": "隔离网络平面"
}
}
],
"network-function-groups": [
{
"name": "nfg-secu"
}
]
}

步骤二：将安全 VPC 加入网络服务组

连接策略遵循顺序匹配、唯一匹配、默认不加入原则：按条目序号从小到大匹配，一旦命中即停止不再匹配其他条件；未命中任何策略条目的网络实例连接不加入任何网络平面或网络服务组。

页面配置方式

Json配置方式

在配置版本编辑页面切换到连接策略页签。

单击创建策略条目按钮，参考下表配置连接策略。

参数	说明	示例值
策略条目序号	策略条目需要决定了条目的匹配顺序，系统按照策略条目数字从小到大进行匹配。序号不允许重复，创建后不可修改，请合理规划。取值范围：1～10000，1为最高优先级。	20
加入选项	支持将网络资源加入网络平面或者加入网络服务组。	加入网络服务组
加入方式	设置资源根据匹配策略加入的方式。按标签值加入：您需要指定连接策略的标签并为网络实例连接配置相应的连接策略标签，满足匹配条件的网络实例连接将根据标签加入对应网络平面或者网络服务组。指定加入：您需要指定一个网络平面或者网络服务组，与连接策略匹配条件相符的网络实例连接将被系统自动加入到指定的网络平面或者网络服务组。	指定加入
网络服务组名称	选择网络平面或者网络服务组。	nfg-secu
匹配选项	设置连接策略匹配网络实例连接的条件。一组匹配字段和匹配值构成一个“匹配条件”。本文匹配字段选择网络实例ID，匹配值输入安全VPC的实例ID。	网络实例ID，vpc-3u70fuoyubvnk3ael9fvf****

单击确定按钮，完成操作。

步骤三：配置服务插入

选择任一方式配置服务插入。

页面配置方式

Json配置方式

在配置版本编辑页面切换到网络平面行为 > 服务插入页签。

单击创建服务插入按钮，参考下表完成配置。

参数	说明	示例值
类型	默认为东西向服务插入，即通过插入网络服务组，将跨网络平面的资源流量联通。	东西向服务插入
插入方向	当前仅支持双向服务插入。	双向
网络平面1	选择待插入网络服务组的隔离网络平面。	隔离网络平面
网络平面2	选择待插入网络服务组的隔离网络平面。	隔离网络平面
网络服务组	网络服务组是一组提供中间服务的网络实例连接的集合，为隔离网络平面之内的资源互访提供处理服务。	nfg-secu

单击确定按钮，完成操作。

步骤四：生成并执行配置版本

步骤三编辑完成后，单击生成新版本按钮，生成最新版本，等待语法与依赖校验通过后，版本进入可执行状态。

在配置版本列表找到最新版本，单击右侧的执行按钮，进入执行预览页，确认变更集中包含新增的网络服务组、连接策略和服务插入。

单击右上角确认执行按钮，等待版本状态变为已执行。

步骤五：挂载审计VPC至云广域网

在左侧导航树中选择核心网 > 网络实例连接。

单击创建网络实例连接按钮，参考下表完成配置。

参数	说明	示例值
通用参数
网络实例连接名称	配置网络实例连接的名称。	attach-vpc-secu
连接类型	选择网络实例类型，请选择私有网络。	VPC
地域	选择网络实例连接所在的地域。	华北2（北京）
网络实例
VPC	按项目选择待关联的私有网络实例。	vpc-secu
连接点配置
可用区及子网	选择连接点所属的可用区并指定子网，子网用于为连接点（即网卡）分配私网IP地址。来自VPC可用区X的流量到达核心网无法匹配到对应可用区时，需通过默认可用区转发。例如，VPC连接的连接点配置为可用区A（设为默认）、可用区B，则来自VPC可用区A的流量到达核心网后经可用区A转发，来自VPC可用区B的流量到达核心网后经可用区B转发，来自VPC可用区C的流量到达核心网后经默认可用区（即可用区A）转发。说明建议选择多个可用区配置连接点，以提供高可用性。	可用区A（默认AZ），subnet01-secu 可用区B，subnet02-secu
路由同步	是否为该网络实例连接开启路由同步能力。开启：系统会自动将该网络实例连接关联的网络平面中的路由条目，同步至所选择的私有网络的所有路由表中，作为系统路由条目。关闭：系统不会自动同步网络平面路由到VPC路由表中，需要手动在VPC路由表中添加自定义路由条目，详细步骤请参见管理路由条目。	关闭

单击创建按钮，完成网络实例连接的创建。

在网络实例连接列表页面，查看所有网络实例连接已正确加入网络平面或网络服务组。

2个业务VPC对应的网络实例连接已加入「隔离网络平面」，路由同步开启。

安全VPC对应的网络实例连接已加入「网络服务组nfg-secu」，路由同步关闭。

步骤六：配置安全VPC路由

安全VPC中需要2张路由表，1张路由表用于接收来自云广域网的流量，并将其转发至部署审计服务的云服务实例中，另1张路由表用于将审计服务处理后的流量转发至云广域网。

创建自定义路由表：私有网络选择安全VPC vpc-secu，关联子网选择非审计服务所属的子网，具体操作步骤参考创建VPC路由表。

配置自定义路由表（非审计服务所属子网关联的路由表）：添加目标网段为2个业务VPC的子网段，下一跳为部署审计服务的云服务器的路由条目，具体操作步骤参考添加路由条目。

根据本文示例值，需要添加的路由条目如下表所示。

目标网段	状态	下一跳类型	下一跳
10.1.0.0/24	可用	云服务器	ecs-secu
10.1.1.0/24	可用	云服务器	ecs-secu
10.2.0.0/24	可用	云服务器	ecs-secu
10.2.1.0/24	可用	云服务器	ecs-secu

配置系统路由表（审计服务所属子网关联的路由表）：添加目标网段为2个业务VPC的子网段，下一跳为核心网的路由条目，具体操作步骤参考添加路由条目。

根据本文示例值，需要添加的路由条目如下表所示。

目标网段	状态	下一跳类型	下一跳
10.1.0.0/24	可用	核心网	cn-enterprise
10.1.1.0/24	可用	核心网	cn-enterprise
10.2.0.0/24	可用	核心网	cn-enterprise
10.2.1.0/24	可用	核心网	cn-enterprise

配置云服务器ecs-secu开启IP转发功能。

登录云服务器ecs-secu，详情请参见登录Linux实例或登录Windows实例。

执行以下命令，查看云服务器是否开启IP转发功能。

cat /proc/sys/net/ipv4/ip_forward

返回结果为1，说明已开启IP转发，则无需执行后续步骤。

返回结果为0，说明未开启IP转发，请继续执行后续步骤。

执行以下命令，打开sysctl.conf文件。

vi /etc/sysctl.conf

按i进入编辑模式，修改net.ipv4.ip_forward字段的值为1，开启IP转发功能。

按esc退出编辑模式，输入:wq保存并退出文件。

执行以下命令，重启系统使配置生效。

sysctl -p /etc/sysctl.conf

步骤七：查看路由信息

以上步骤配置完成后，隔离网络平面中已学习到业务VPC和安全VPC的传播路由，且路由自动同步至业务VPC的路由表中，请查看路由确保配置准确无误。

查看云广域网路由。

在左侧导航树中选择核心网 > 基础信息。

选择路由信息页签，网络平面选择隔离网络平面，地域选择华北2（北京），路由表中存在以下可用路由：

目标网段为业务VPC vpc-ser-a的子网段，下一跳为安全VPC对应的网络实例连接的路由条目。

目标网段为业务VPC vpc-ser-b的子网段，下一跳为安全VPC对应的网络实例连接的路由条目。

筛选类型选择网络服务组，并选择网络服务组nfg-secu，地域选择华北2（北京），路由表中存在以下可用路由：

目标网段为业务VPC vpc-ser-a的子网段，下一跳为该VPC对应的网络实例连接的路由条目。

目标网段为业务VPC vpc-ser-b的子网段，下一跳为该VPC对应的网络实例连接的路由条目。

查看业务VPC路由。

登录VPC控制台，在顶部导航栏选择华北2（北京）地域。

在VPC列表中搜索业务VPC名称，并单击该VPC名称进入详情页面。

单击关联资源区域路由表右侧的数字，并单击路由表名称进入详情页面。

在路由条目页签下，选择传播路由页签，确保云广域网已同步路由到该VPC路由表中。

业务VPC vpc-ser-a 传播路由

目标网段
状态
下一跳类型
下一跳
10.2.0.0/24
可用
核心网
cn-enterprise
10.2.1.0/24
可用
核心网
cn-enterprise

业务VPC vpc-ser-b 传播路由

目标网段
状态
下一跳类型
下一跳
10.1.0.0/24
可用
核心网
cn-enterprise
10.1.1.0/24
可用
核心网
cn-enterprise

结果验证

验证隔离网络平面内的2个业务VPC可以互通：登录任意业务VPC中的ECS实例，执行ping命令，访问另一个业务VPC中的ECS实例IP地址，可以ping通表明业务VPC vpc-ser-b可以正常访问业务VPC vpc-ser-a。同理验证vpc-ser-a可以访问vpc-ser-b。

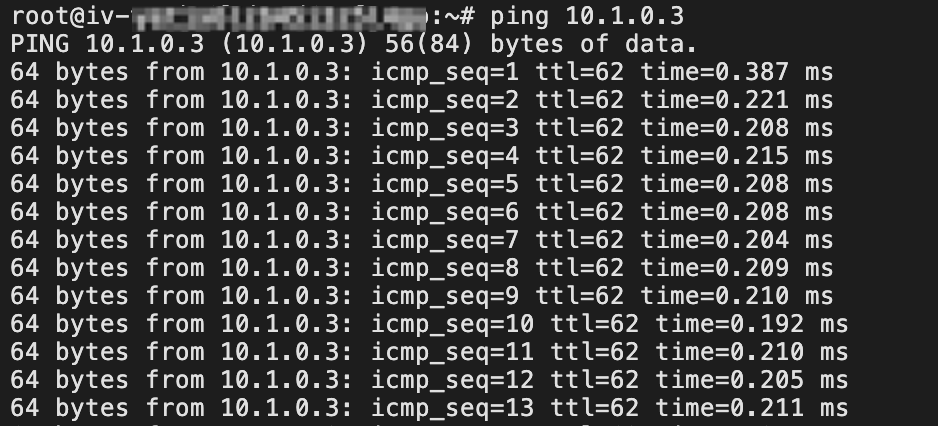

本文以vpc-ser-b访问vpc-ser-a为例，执行 ping 10.1.0.3，返回结果如下图所示。

验证2个业务VPC经过中间服务互通：在业务VPC vpc-ser-b的命令行窗口中，通过tcpdump命令抓取所有与该实例通信的数据包，返回数据中包含部署审计服务的ECS实例的IP地址，说明2个业务VPC之间互通的流量经过了中间审计服务，而非直连。
