问问助手本文将介绍如何实现相同账号相同地域的多个云上VPC与云下数据中心之间的相互访问。
说明
多个数据中心之间互通的功能正在邀测中，如需试用，请联系客户经理。
场景介绍
一般情况下，不同私有网络之间、私有网络和专线连接之间网络隔离，不能相互访问。通过云企业网，可以实现私有网络和专线连接之间的网络互通，进而实现云上网络与专线连接连通的云下数据中心之间的互通。

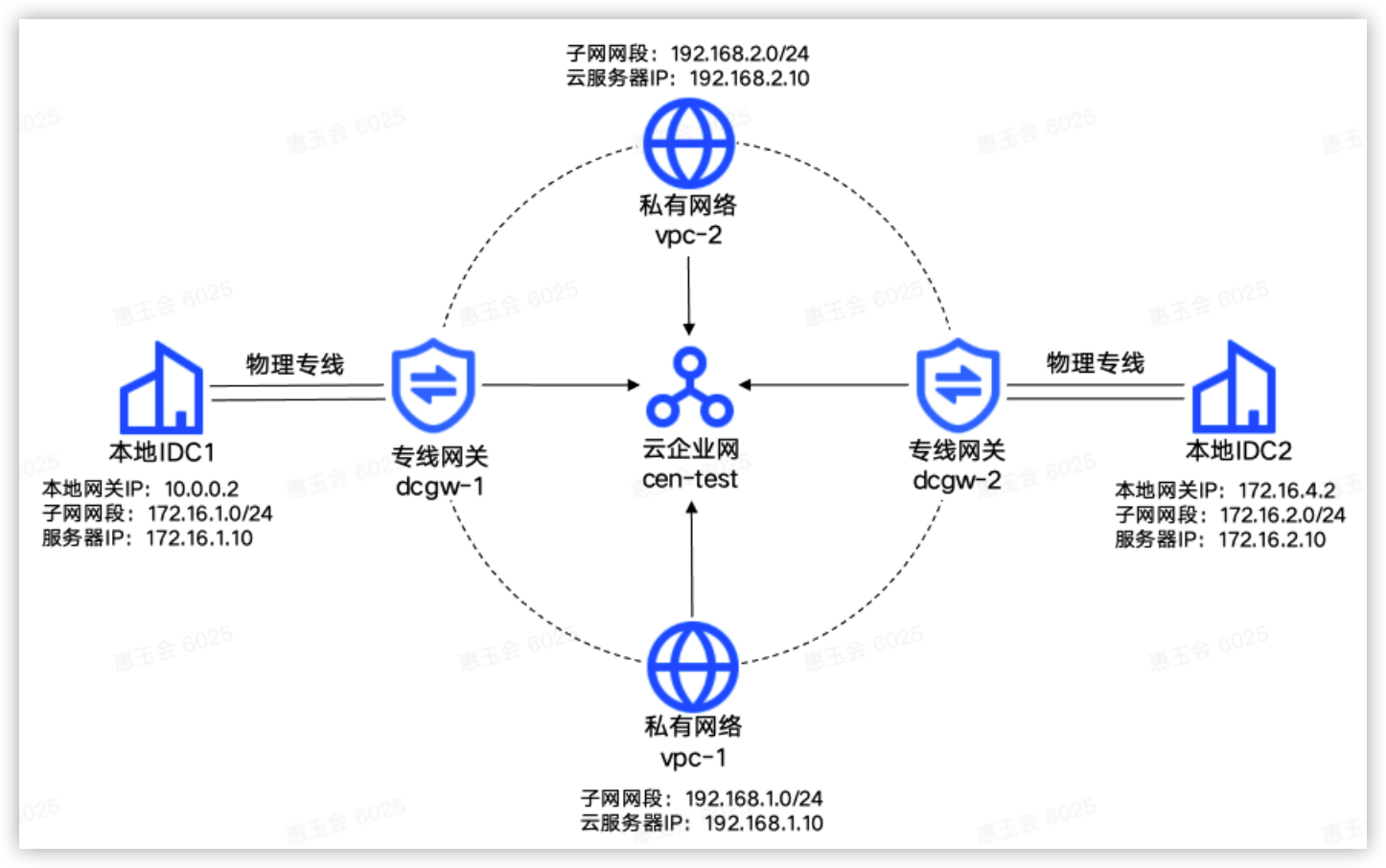

本文介绍如何通过云企业网实现如下图所示的云上多VPC与云下多数据中心之间的互通。
图中标注的是各服务的示例信息，实际操作时请根据网络规划修改相关信息。
上图中所有资源均属于华北2（北京）地域，图中其他数据说明如下：
- 私有网络vpc-1：子网网段为192.168.1.0/24，云服务器ecs-1的私网IP地址为192.168.1.10
- 私有网络vpc-2：子网网段为192.168.2.0/24，云服务器ecs-2的私网IP地址为192.168.2.10
- 专线网关dcgw-1：IP地址为10.0.0.1
- 专线网关dcgw-2：IP地址为172.16.4.1
- 本地数据中心IDC1：本地网关IP为10.0.0.2，子网网段为172.16.1.0/24，服务器IP地址为172.16.1.10
- 本地数据中心IDC2：本地网关IP为172.16.4.2，子网网段为172.16.2.0/24，服务器IP地址为172.16.2.10
前提条件
- 已创建所需的私有网络及其子网，详细步骤请参见创建私有网络。
说明
各个私有网络的子网网段不能重叠或冲突。已存的所有路由条目不能与加入专线连接后的子网路由冲突。
- 已获取场景介绍中的网络规划数据。
配置步骤
说明
下文仅介绍必要参数及其取值，未介绍的参数请保持默认。
步骤一：配置专线连接
- 参见接入物理专线开通2条物理专线，分别为DAS236_port131_conn和DAS237_port131_conn。
- 创建专线网关。
- 按照以下步骤依次创建2个专线网关，分别为dcgw-1和dcgw-2。
- 登录专线网关控制台。
- 在顶部导航栏，选择服务地域为华北2（北京）。
- 单击创建专线网关按钮。
- 参考下表，配置相关参数。
-
- 单击确定按钮，完成创建。
- 创建虚拟接口。
- 登录虚拟接口控制台。
- 单击创建虚拟接口按钮。
- 参考下表，配置相关参数。
-
- 单击确定按钮，完成配置。
- 添加静态路由。
- 按照以下步骤分别为专线网关dcgw-1和dcgw-2添加静态路由。
- 登录专线网关控制台。
- 在专线网关列表中，单击目标专线网关名称。
- 在详情页的路由信息页签，单击添加静态路由条目按钮，配置路由条目。
-
- 单击确定按钮，完成配置。
步骤二：创建云企业网实例
- 登录云企业网控制台。
- 单击创建云企业网按钮。
- 参考下表，配置相关参数。
- 参数取值名称cen-test加载网络实例打开地域华北2（北京）实例类型私有网络网络实例vpc-1
- 单击确定按钮，完成创建。
步骤三：加载网络实例
按照以下步骤分别将私有网络vpc-2，专线网关dcgw-1和dcgw-2加载到云企业网实例中。
- 单击目标云企业网实例名称。
- 在网络实例页签，单击加载网络实例按钮。
- 配置需要加载的网络实例的相关信息，下表以私有网络vpc-2为例。
- 参数取值账号本账号地域华北2（北京）实例类型私有网络网络实例vpc-2
- 单击确定按钮，完成加载。
步骤四：配置云服务器安全组
按照以下步骤分别为云服务器ecs-1和ecs-2关联的安全组配置安全组规则。
- 登录 云服务器控制台 。
- 在顶部导航栏选择地域为华北2（北京）。
- 在左侧导航树，单击实例，在实例页面的搜索栏选择私网IP地址，并输入目标ECS实例的IP地址，搜索出目标ECS。
- 单击目标ECS名称。
- 在安全组页签，单击安全组名称后的配置规则按钮，进入访问规则页面。
- 在入方向规则页签，单击添加规则按钮，参考下表为目标ECS实例配置允许IDC1和IDC2网段访问的入方向规则。
-
- 单击确定按钮，完成操作。
步骤五：配置本地数据中心路由
在本地数据中心配置IDC到所有需要互通的云上VPC之间的路由，即目的地址为云上VPC、下一跳为虚拟接口中本端网关互联IP的路由条目。
以下配置以IDC1为例（IDC2配置类似）：
- 登录IDC1网关（网关IP为10.0.0.2），参考以下命令配置IDC1到云上VPC以及云下IDC2的路由。
-
说明
不同厂商的网关设备，路由配置命令可能不同，具体配置可咨询设备厂商。
- （可选）如果IDC中的服务器与IDC网关部署在不同设备，则执行以下命令，配置IDC网关与服务器之间互通的路由。
- route add default gw 10.0.0.2
- 登录IDC中的服务器（IP地址为172.16.1.10），执行以下命令添加默认路由指向IDC网关。
-
- 执行命令ping 10.0.0.1，测试专线网关与本地网关的连通性。
- 命令执行后有数据返回，说明云上专线网关与本地网关互通。
步骤六：测试连通性
- 登录私有网络“vpc-1”中的云服务器实例“ecs-1”，详细步骤参见登录Linux实例或登录Windows实例。
- 依次执行ping命令，测试ecs-1与ecs-2、IDC1、IDC2的连通性。
- 能够ping通则表明ecs-1与ecs-2、IDC1、IDC2分别互通。
- 登录私有网络“vpc-2”中的云服务器实例“ecs-2”，详细步骤参见登录Linux实例或登录Windows实例。
- 依次执行ping命令，测试ecs-2与IDC1、IDC2的连通性。
- 能够ping通则表明ecs-2与IDC1、IDC2分别互通。
- 通过IP地址登录云下数据中心IDC1中的服务器。
- 执行ping命令，测试IDC1与IDC2的连通性。
- 能够ping通则表明IDC1与IDC2互通。
