NAT防火墙引流最佳实践

本文介绍云防火墙引流配置，帮助您完成NAT防火墙引流最佳实践。

注意

本文中含有需要您注意的重要提示信息，忽略该信息可能对您的业务造成影响，请务必仔细阅读。

示例场景

NAT网关下的2台ECS（主机）私网IP为192.168.1.1、192.168.2.1，需要设置只允许主机访问console.volcengine.com域名，禁止访问其他第三方不可信域名。

使用限制

NAT 网关所在 VPC 子网中不得部署任何其他业务资源，该子网仅用于 NAT 网关。

NAT 网关所在子网关联的路由表不得绑定到其他业务子网，需为 NAT 网关子网独占使用。

NAT 网关所在子网必须关联自定义路由表，不支持使用系统路由表。

创建NAT防火墙

登录云防火墙控制台，在左侧导航栏，单击防火墙开关。

在防火墙开关页面，点击NAT防火墙。

在下方表格中选择需要防护的NAT网关点击新建云防火墙。

云防火墙会开启状态检查，检查当前NAT防火墙创建条件，需满足以下三个条件。

NAT 网关所在 VPC 子网中不得部署任何其他业务资源，该子网仅用于 NAT 网关。

NAT 网关所在子网关联的路由表不得绑定到其他业务子网，需为 NAT 网关子网独占使用。

NAT 网关所在子网必须关联自定义路由表，不支持使用系统路由表。

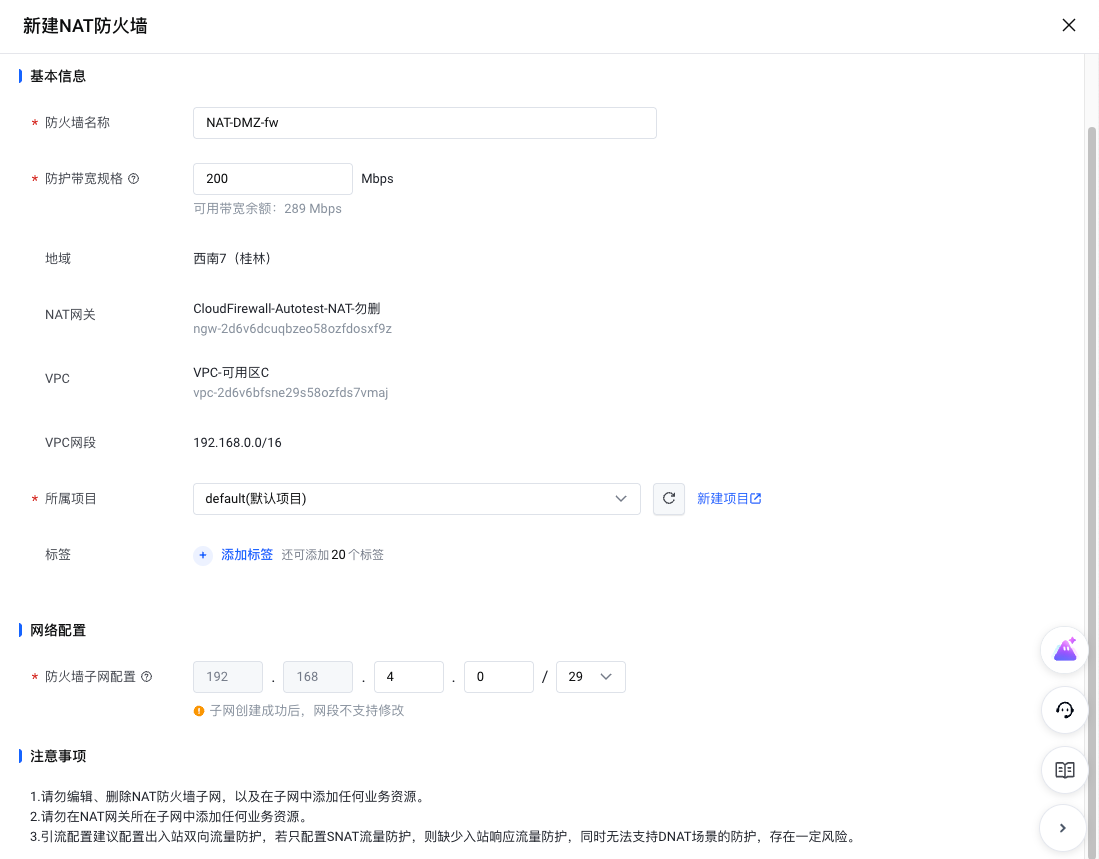

参考下表，配置相关参数。

参数	说明	取值样例
防火墙名称	为您的防火墙实例设定一个易于识别的自定义名称。建议采用统一的命名规范，例如业务/项目-环境-用途，如 NAT-DMZ-fw。	NAT-DMZ-fw
防护带宽规格	设置此防火墙实例能够处理的最大网络流量，单位为 Mbps。该值决定了防火墙的性能上限。建议根据您所要防护的 NAT 网关业务流量峰值进行评估，并适当预留冗余。	200Mbps
防火墙子网网段	为NAT防火墙配置子网网段，子网网段的掩码建议29位。	192.168.4.0/29
所属项目	选择NAT防火墙所属的项目，更多项目详情，请参见项目概述。若进入创建页面前，在顶部导航栏选择账号全部资源，则您可以下拉选择已有项目。若进入创建页面前，在顶部导航栏选择目标项目，则仅支持选择目标项目。	default(默认项目)
标签	按需防火墙添加一个或多个用户标签。更多标签详情，请参见标签概述。标签由标签键（Key）和标签值（Value）两部分组成，对公网NAT网关进行标记和分类。单击添加标签可添加多个标签，最多可同时添加20个标签。	标签键：cfw-key 标签值：cfw-test

云防火墙实例创建完成时，系统将默认创建相关资源。

资源类型	资源参数	资源说明
子网	子网网段：192.168.4.0/29	用于部署NAT防火墙引流节点。
辅助网卡	名称为：eni-for-ep-****** 描述为：Created by PrivateLink	辅助网卡使用火山引擎PrivateLink服务，将出向流量引流至云防火墙进行过滤、审计。
路由表	名称为：NAT_Firewall_RT-nfw-******	云防火墙默认会在该路由表中配置一条目标地址为 0.0.0.0/0下一跳指向 NAT 网关的路由规则。将经 NAT 防火墙过滤后的出向流量转发至 NAT 网关。该路由表中包含系统路由 innersubnet，用于将云防火墙处理后的入向流量引流回对应的业务子网。
路由表	名称为：NAT_Firewall-Bypass_RT-nfw-******	当云防火墙实例到期或退订时，系统将自动将 NAT 网关子网切换至该路由表，启用 Bypass 兜底机制，确保业务流量可正常转发，避免对业务造成影响。

引流配置

路由规划

进行配置前，您需要提前规划组网图中各网络资源的路由数据信息。

业务子网及路由表、NAT网关子网及路由表、NAT防火墙子网及路由表，如下表所示。

子网类型	子网网段	绑定路由表
业务子网	192.168.1.0/24	业务子网路由表（系统路由表）
业务子网	192.168.2.0/24	业务子网路由表（系统路由表）
NAT防火墙子网	192.168.4.0/29	防火墙子网路由表
NAT网关子网	192.168.3.0/24	NAT网关子网路由表

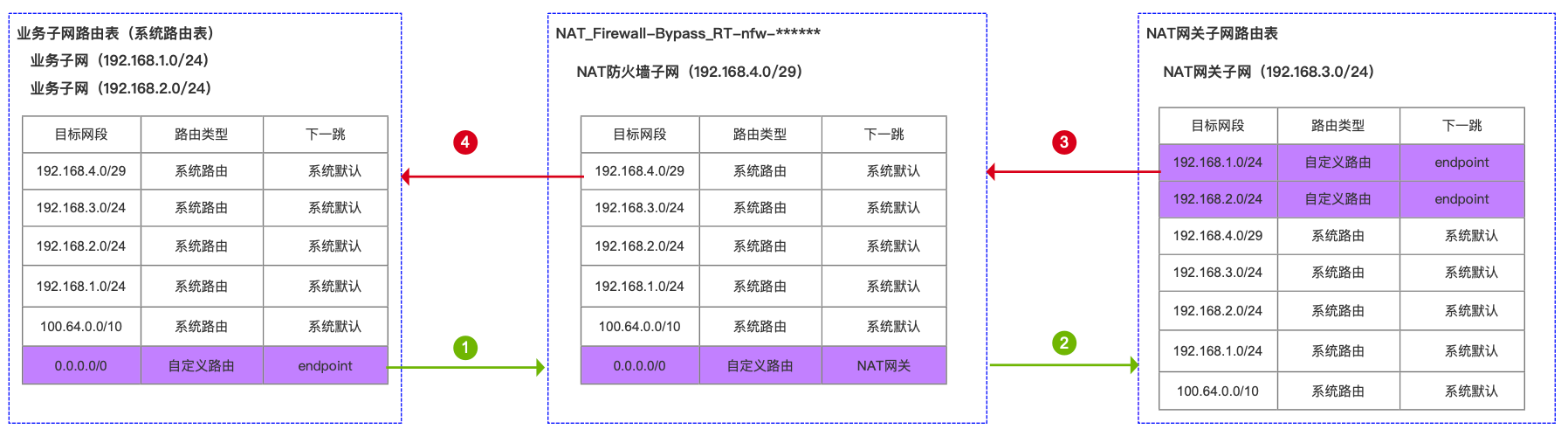

路由表规划如下图所示。

在业务子网路由表中，将0.0.0.0/0指向Firewall引流节点，将业务出向流量引流至云防火墙进行安全过滤与审计。

在NAT防火墙子网路由表中，将0.0.0.0/0指向NAT网关，云防火墙完成过滤后，将出向流量转发至NAT网关访问公网。

在NAT网关子网路由表中，将192.168.1.0/24、192.168.2.0/24指向Firewall引流节点，将入向返回流量引流至云防火墙进行安全过滤与审计。

在NAT防火墙子网路由表中，将192.168.1.0/24、192.168.2.0/24指向业务子网，云防火墙完成过滤后，将入向流量引流回送至对应业务子网。

引流操作

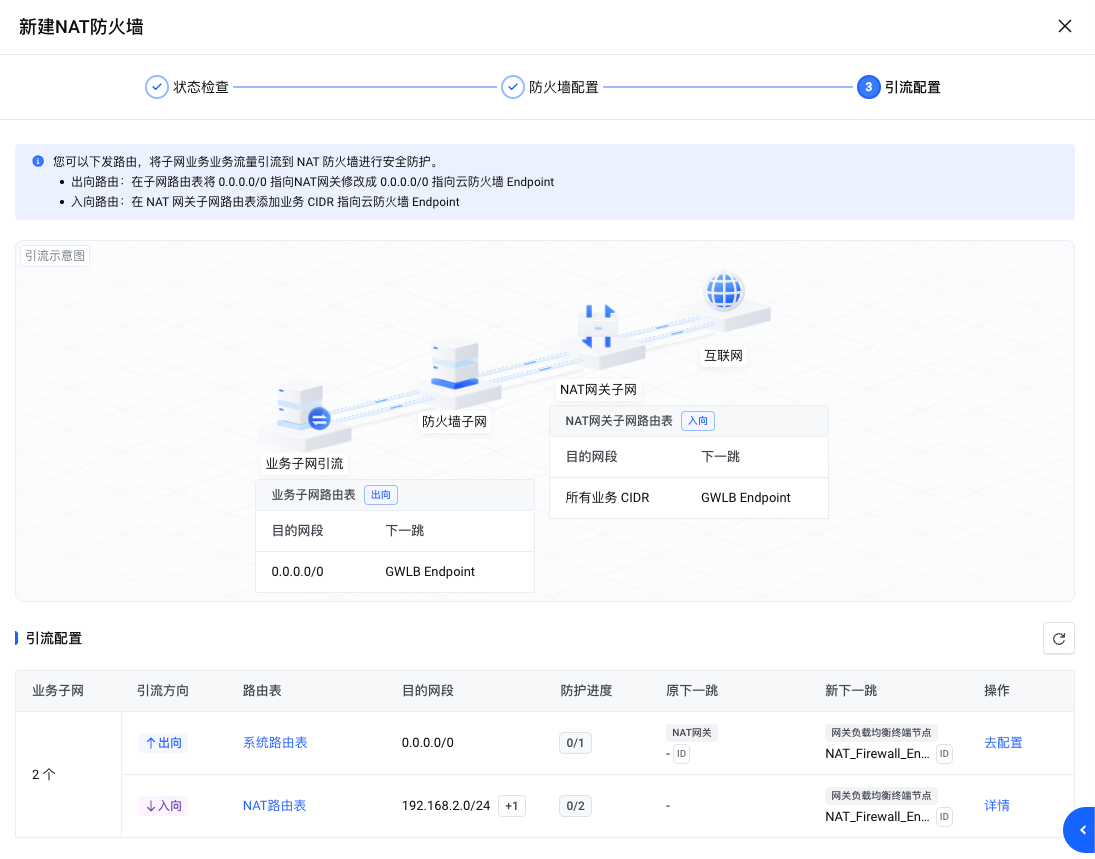

完成防火墙配置后，进入到引流配置页面。您需按照上述路由表规划完成步骤 1 和步骤 4 的引流配置。步骤 2 和步骤 3 所涉及的云防火墙子网路由表将由系统默认创建，无需用户手动配置。

出向路由配置

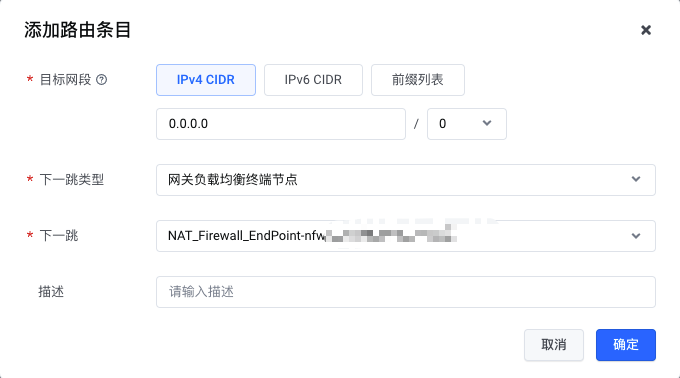

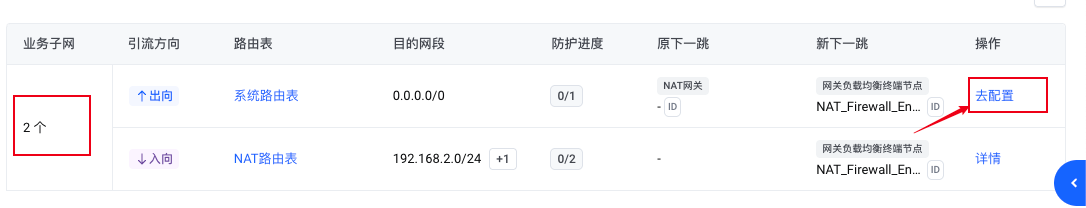

在引流配置详情页中定位业务子网的路由表信息，点击出向引流栏的去配置进入路由表页面。先删除目标地址为 0.0.0.0/0 且指向 NAT 网关的路由规则，再新增一条目标地址为 0.0.0.0/0 并指向云防火墙创建的辅助网卡引流节点的路由规则。

注意

在切换路由的过程中，业务流量将发生短暂中断，建议在业务低峰期进行操作。

配置
参数
目标网段
0.0.0.0/0
下一跳类型
网关负载均衡终端节点
下一跳
NAT_Firewall_Endpoint-nfw（eni-for-ep-******）
描述
引流至NAT防火墙

入向路由配置

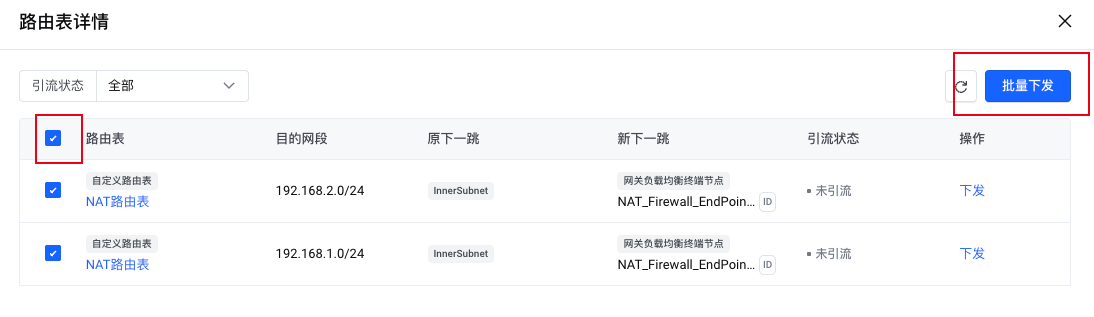

在引流配置详情页中定位业务子网的路由表信息，点击入向引流栏的详情进入路由表页面。勾选全部路由条目，点击批量下发，完成入向引流操作。

创建策略

云防火墙在没有配置策略时默认放行所有流量，因此该场景下需要配置 2 条访问策略。一条为高级优先放行策略，放行对外访问console.volcengine.com域名的流量；另一条为低优先级阻断策略，阻断该主机对外访问的全部流量。关于NAT边界访问控制策略的配置示例，策略配置参数如下。

登录云防火墙控制台。

在左侧导航栏，选择访问控制>NAT防火墙。

在NAT防火墙页面，选择所属NAT防火墙，选择出站规则，单击添加策略。

添加放行策略

配置项	配置说明	配置参数
规则优先级	选择该策略的优先级，这里选择最高优先级，配置完成后，也可以在访问控制策略列表中，单击移动对策略优先级自定义调整。最高优先级：指访问控制策略生效的优先级最高，最先生效。最低优先级：指访问控制策略生效的优先级最低，最后生效。	最高优先级
访问源类型	您需要选择访问源类型，并根据访问源类型输入访问源地址。这里选择地址簿类型。并选择添加IP地址簿，添加192.168.1.1和 192.168.2.1 。选择IP类型时，需要输入IP地址或IP地址段。如180.184.1.1或180.184.0.0/16，0.0.0.0/0表示为全部。选择地址簿类型时，您需要提前创建IP地址簿。	地址簿
访问源		地址簿
访问目的类型	您需要选择访问目的类型，并根据访问目的类型输入访问目的地址。这里选择域名类型，并输入console.volcengine.com。选择IP类型时，需要输入IP地址或IP地址段。如180.184.1.1或180.184.0.0/16，0.0.0.0/0表示为全部。选择地址簿类型时，您需要提前创建IP地址簿。选择域名类型，需要输入目的域名地址。支持输入单域名example.com、泛域名*.example.com、多级域名example1.example2.com 说明域名请勿输入http(s)等协议内容。域名协议支持HTTP、HTTPS、SMTP、SMTPS、POP3S、IMAPS、TLS七种协议。域名访问控制策略原理是通过流量中的Host、SNI字段进行解析匹配，若您的业务流量中不含这两个字段，则域名策略无法生效。	域名
访问目的			console.volcengine.com
协议类型	传输层协议类型，支持设置为：TCP、UDP、ICMP、ANY。不确定具体协议时可选择ANY。	TCP
动作	设置匹配成功的流量在该条策略的放行情况。放行：放行该流量，在访问控制日志中记录放行日志，流量会话中记录流量日志。阻断：拦截该流量，会在访问控制日志中记录阻断日志。观察：放行该流量。会在访问控制日志中记录观察日志。	放行
策略生效时间	始终生效：策略配置后，始终生效。重复生效：策略可在一段时间范围重复生效，如在2024-12-01 10:00 至 2025-12-01 10:00内，每周一10:00至11:00重复生效。单时间段生效：策略可在一段时间范围内生效，如2024-12-01 10:00 至 2024-12-08 10:00。说明策略开始时间和结束时间间隔需大于30分钟。	始终生效
描述	输入当前策略内容和使用场景。便于您识别并应用策略。	访问域名console.volcengine.com
策略开关	设置策略开关。如果您创建策略时未启用策略，可以在策略列表中开启策略。	开启

添加阻断策略

配置一条低优先级全阻断策略。阻断访问控制策略配置参数如下：

配置项

规则优先级

访问源类型

访问源

访问目的类型

访问目的

协议类型

目的端口类型

目的端口

动作

策略生效时间

描述

策略开关

配置参数

最低优先级

0.0.0.0/0

ANY

端口

0/65535

阻断

始终生效

兜底ANY全阻断

开启

删除NAT防火墙

注意

在删除NAT防火墙之前，需要您在VPC内先完成切流配置，将业务流量从防火墙切走，再进行删除操作。由于切换路由期间，路由不通会对业务有影响，建议您在业务低峰期期间进行操作。

在业务子网路由表中，先删除将0.0.0.0/0指向Firewall引流节点的路由规则，再添加一条0.0.0.0/0指向NAT网关的路由规则。

登录云防火墙控制台。在左侧导航栏，选择防火墙开关>NAT防火墙。在下方表格中选择对应的NAT防火墙点击【删除】，完成删除操作。

常见问题

新建防火墙状态检查失败怎么办？

新建云防火墙会开启状态检查，检查当前NAT防火墙创建条件，需满足以下三个条件。当条件不满足时，需要您对业务子网和路由表进行重新规划。

NAT 网关所在 VPC 子网中不得部署任何其他业务资源，该子网仅用于 NAT 网关。

NAT 网关所在子网关联的路由表不得绑定到其他业务子网，需为 NAT 网关子网独占使用。

NAT 网关所在子网必须关联自定义路由表，不支持使用系统路由表。

防火墙配置完成后，业务新增子网引流如何配置？

登录云防火墙控制台，在左侧导航栏，单击防火墙开关。

在防火墙开关页面，点击NAT防火墙。

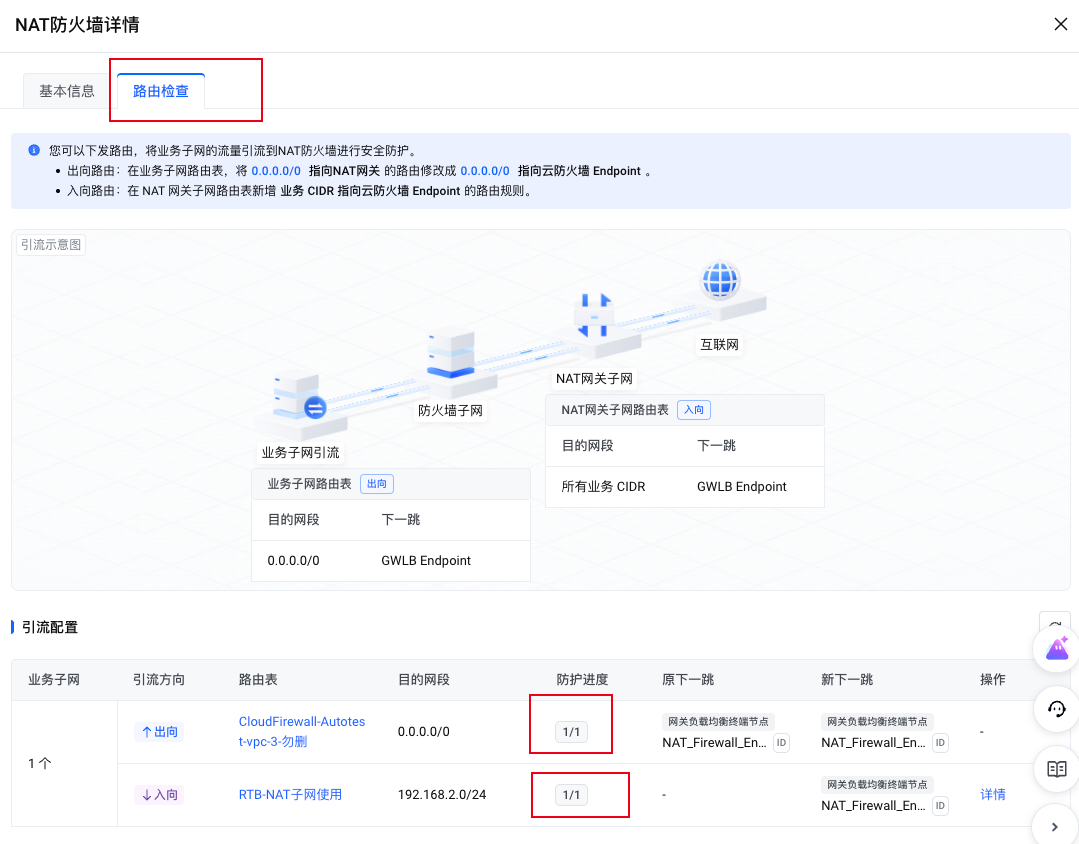

在下方表格中选择需要防护的NAT网关点击详情，点击路由检查。

在路由检查页面，可查看各业务子网的出向和入向防护进度。若防护进度未完全覆盖，请按照本指导文档完成相应的引流配置。

同时，当云防火墙检测到存在未被防护的业务子网流量时，将通过短信、邮件、站内信等方式主动通知您，协助及时发现并补充防护配置。

为什么在引流配置列表中未找到对应的子网和路由表信息？

云防火墙的路由检查机制仅针对目标网段为 0.0.0.0/0 且下一跳指向 NAT 网关的子网和路由表进行自动识别与检查。

如果您的出向路由采用的是 0.0.0.0/1、128.0.0.0/1 等非 0.0.0.0/0 网段并指向 NAT 网关，云防火墙将无法自动识别该路由配置，因此不会在引流配置列表中展示相关子网和路由表信息。

在此场景下，您需要手动配置路由规则，将对应子网的出向和入向流量引流至云防火墙创建的辅助网卡引流节点，以完成防护接入。
