NLB为MQTT服务提供证书认证

操作场景

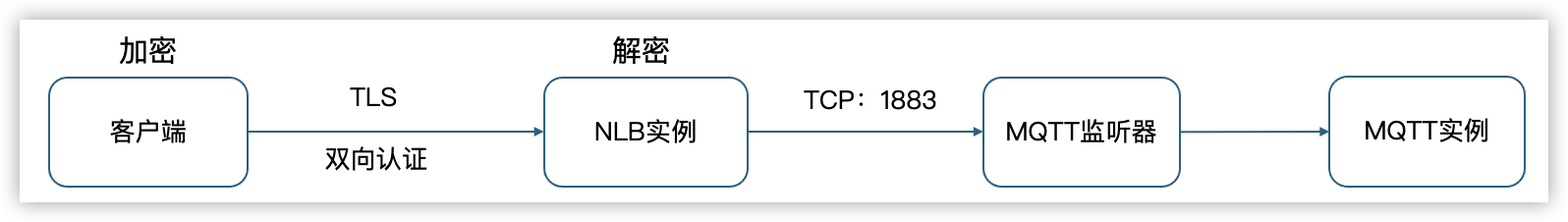

云原生消息引擎MQTT版是一款基于EMQx企业版构建的MQTT服务。可以为物联网（IoT）应用提供可靠的实时消息传输和设备连接解决方案。当云原生消息引擎MQTT版需要TLS证书认证时，若由其的后端服务器直接处理，会显著增加其负载并导致证书管理困难。而NLB可承接证书认证工作，不仅能为后端服务器降低负载，还方便统一管理证书。

说明

客户端访问请求的源IP地址经过NLB时，会被替换成NLB的IP地址，由于当前MQTT还未支持Proxy-Protocol协议，故暂时无法获取客户端真实的IP地址。

准备工作

创建私有证书。操作请参考私有CA快速入门。

下载并安装 MQTTX，详细操作请参考 MQTTX 官方安装文档。

操作步骤

步骤一：配置MQTT实例

（一）创建MQTT实例

登录云原生消息引擎控制台。

在顶部菜单栏，选择目标项目和地域。

在左侧导航树，选择MQTT 实例，单击创建实例按钮。

参考下表，配置相关参数。

参数	说明	取值示例
基本信息
计费类型	选择实例计费的类型。	按量计费
实例名称	输入实例名称。	mqtt-01
地域及可用区	地域已选定，不可更改。根据业务详情选择可用区。	华南1（广州）可用区A
所属项目	选择实例所属项目。	default(默认项目)
实例配置
计算规格	根据业务场景预估最大连接数和 TPS，然后选择适合的实例规格。	mqtt.2k
网络配置
私有网络	确保MQTT实例与NLB在同一VPC。	vpc01
子网	选择子网。	subnet01
安全组	下拉选择安全组。	Default

单击下一步：确认订单。

根据控制台指引查阅并确认相关协议。

单击提交按钮。

单击去控制台，查看实例创建进度。

提交购买订单后，您可以返回 MQTT 实例列表页面。购买的实例显示为初始化中，初始化完成后显示为运行中。

（二）创建用户

单击新创建的MQTT实例名称。

在用户管理页签，单击创建用户按钮。

参考下表，配置相关参数。

参数	说明	取值示例
用户名	输入用户名称。	user01
角色	为用户选择关联的角色。管理员：拥有 Dashboard 所有功能和资源的完全管理权限。查看者：只能以只读的方式访问 Dashboard 的数据和配置信息。	管理员
密码	自定义设置用户密码。至少包含大写字母、小写字母、数字、特殊字符（!@#$%^&*()_+-=）中的 3 种。长度为 8~32 个字符。	User@123
描述	输入描述。	NLB-MQTT

单击确定，完成操作。

（三）登录Dashboard

在实例详情页签，单击 Dashboard 地址。

输入用户名和密码，单击登录按钮。

（四）获取MQTT监听器的IP地址

在监听器页签，即可获取MQTT实例TCP监听器的私网IP地址。本文以192.168.1.10为例。

步骤二：配置NLB实例

（一）创建NLB实例

登录NLB控制台。

在顶部导航栏，选择目标项目和地域。

单击创建网络型负载均衡按钮。

参考下表，配置相关参数。

参数	说明	取值示例
基本信息
地域	选择NLB实例所属的地域。	华北2（北京）
名称	输入NLB实例的名称。	nlb-01
网络配置
IP版本	选择NLB实例的私网IP地址类型。	IPv4
网络类型（IPv4）	选择NLB实例IPv4地址的网络类型。	公网
私有网络	选择NLB实例所属的私有网络。您可以选择当前账号在指定地域下的所有VPC，不包括共享VPC。	vpc01
可用区及子网	选择NLB实例支持的可用区，并为每个可用区指定子网、IP地址及公网IP。 NLB默认支持可用区多活容灾，至少需选择2个可用区。如果业务可靠性要求较高，您也可以按需选择2个以上的可用区。子网：为NLB实例提供私网部署环境，系统会自动在该子网内创建一张网卡与NLB关联。 IPv4地址：选择NLB实例IPv4地址的分配方式。实例创建后，所有分配的IPv4地址均不支持修改。自动分配IP：系统自动为NLB关联的网卡分配3个私网IPv4地址，包括 1 个VIP和 2 个LIP。手动分配IP：请手动输入子网范围内的IPv4地址。输入的IPv4地址作为NLB关联网卡的 VIP，系统还会自动分配 2 个LIP。公网IP：为NLB实例提供公网能力。仅当网络类型（IPv4）为公网时需要配置该参数。新购公网IP：该公网IP随NLB实例一同创建，默认为按实际流量计费，线路类型为BGP（多线），带宽上限为200Mbps。	可用区A subnet01 \| 192.168.3.0/24 自动分配IP 新购公网IP 可用区B subnet02 \| 192.168.4.0/24 自动分配IP 新购公网IP
安全组	选择NLB实例关联的安全组，请至少选择一个。	Default

根据控制台指引查阅并确认相关协议。

单击立即购买按钮，完成实例创建。

单击去控制台按钮，查看新创建的实例。

（二）配置服务器组

登录NLB控制台。

在左侧导航树，选择服务器组。

在顶部导航栏，选择目标项目和地域。

在左侧导航栏选择服务器组。

单击创建服务器组按钮，参考下表配置服务器组的基本信息。

参数	说明	取值示例
名称	输入服务器组的名称。	rsp01
服务器组类型	选择服务器组的类型。本示例选择IP类型。	IP类型
IP版本	后端服务器私网IP地址的协议类型。	IPv4
私有网络	选择服务器组所属的私有网络，需要与NLB实例所属VPC保持一致。	vpc01
后端协议	NLB实例转发流量到后端服务器时使用的通信协议。	TCP
调度算法	选择转发请求至后端服务器遵循的算法。	加权轮询（WRR）
会话保持	是否开启会话保持。开启后，NLB会将来自相同源IP地址的访问请求转发到同一台后端服务器进行处理。会话保持超时时间的取值范围为 1～3600秒。	关闭
连接优雅中断	是否开启连接优雅中断。开启后，当后端服务器被删除或健康检查异常时，现有连接在连接优雅中断超时时间内能够正常传输。连接优雅中断超时时间的取值范围为 0～900秒。	关闭
客户端地址保持	是否开启客户端地址保持。开启后，NLB实例会携带客户端源IP地址转发请求至服务器组，后端服务器无需额外设置即可获取客户端源IP。服务器组创建后，您可以在详情页查看该信息。说明以下场景客户端地址保持功能不可用，您可以通过Proxy-Protocol协议获取源IP：客户端请求与服务器组的IP版本不同时，开启客户端地址保持不生效。服务器组类型为IP类型时，不支持开启。	关闭
Proxy-Protocol协议	不支持开启Proxy-Protocol协议。客户端访问请求的源IP地址经过NLB时，会被替换成NLB的IP地址，由于当前MQTT还未支持Proxy-Protocol协议，故暂时无法获取客户端真实的IP地址。若开启，则会导致流量不通。	关闭
全端口转发	服务器组中各后端服务器的服务端口均与监听端口相同时，可以开启全端口转发。开启后，该服务器组仅支持关联已开启全端口监听的监听器，且组内后端服务器无需指定端口，NLB默认按照前端请求端口（即监听端口）转发流量至后端服务器。	关闭

参考下表，配置健康检查信息。

参数	说明	取值示例
健康检查	选择是否打开健康检查功能的开关。打开后，NLB能判断后端服务器状态是否正常，避免将请求转发至状态异常的后端服务器，保障服务的可用性。说明关闭健康检查可能会导致请求被转发给异常的后端服务器，为了保障业务的持续可用，不建议关闭健康检查。健康检查会占用一定的网络资源，建议您结合业务情况，通过降低健康检查频率、增大健康检查间隔等方式降低对业务的影响。	开启
健康检查协议	健康检查请求的协议类型。 TCP：发送SYN握手报文，以此检测后端服务器端口的状态是否正常。 HTTP：发送HEAD或GET请求模拟浏览访问行为，以此检测后端服务器应用是否正常。HTTP协议特有的参数如下：健康检查方法：选择对后端服务器进行健康检查的请求方法。 GET：GET请求得到的响应同时返回响应头部和响应正文信息，要求服务器支持GET方法。 HEAD：HEAD请求得到的响应仅返回响应头部信息，可以降低后端开销，要求服务器支持HEAD方法。健康检查域名：输入健康检查的请求域名，需配置为后端服务器上真实对外提供服务的地址。如不填写，则默认使用后端服务器的私网IP地址。健康检查路径：输入健康检查的请求路径URL，需配置为后端服务器上真实对外提供服务的地址。如不填写，则默认为/。健康状态码：配置响应码，若收到选中类型的响应码，则表明该服务器为正常可用状态。了解更多说明服务器组的后端协议为TCP时，健康检查不支持UDP协议。	TCP
健康检查端口	配置用于健康检查的端口。使用后端服务器端口：默认使用后端服务器的端口进行健康检查，无需额外指定。指定特定端口：全端口转发功能开启时，只能选择该选项。端口的取值范围为 1～65535。	使用后端服务器端口
响应超时	配置等待健康检查响应的时间。若在响应超时时间内未收到后端服务器返回的正确信息，则表明健康检查异常。取值范围为1～60秒。默认超时时间为3秒。	3秒
检测间隔	输入执行健康检查的时间间隔。检测间隔时间必须大于等于响应超时时间。取值范围为3～300秒。默认间隔为10秒，指每10s对后端服务器进行一次健康检查。	10秒
健康阈值	开启健康健康后，输入判断后端服务器正常的健康检查次数。对同一后端服务器连续执行指定次数的健康检查，结果均为正常时，其健康检查状态由异常变为正常。取值范围：2～10次。默认为3次。	3次
不健康阈值	开启健康健康后，输入判断后端服务器异常的健康检查次数。对同一后端服务器连续执行指定次数的健康检查，结果均为异常时，其健康检查状态由正常变为异常。取值范围：2～10次。默认为3次。	3次

单击确定按钮，完成创建。

（三）添加MQTT监听器的IP地址

登录NLB控制台。

在左侧导航树，选择服务器组。

单击服务器组rsp-01的名称。

在服务器页签，单击添加服务器按钮。

参考下表，配置相关参数。

参数	说明	取值
IP地址	输入MQTT实例网卡的IP地址。获取方式请参考前文获取MQTT监听器的IP地址。	192.168.1.10
端口	输入MQTT实例TCP监听器的端口1883。	1883
权重	输入MQTT的权重。	100

单击确定按钮，完成操作。

（四）添加监听器

登录NLB控制台。

在顶部导航栏，选择目标项目和地域。

单击目标NLB实例右侧的配置监听器按钮。

单击添加监听器按钮，参考下表，配置相关参数。

参数	说明	取值示例
监听器名称	输入监听器的名称。不填则默认为协议-端口，如TLS-443。	listener01
监听协议	选择NLB实例监听器的协议类型。本操作选择TLS。了解更多	TLS
监听端口	输入监听的端口。范围为1～65535。	443
超时时间	设置超时时间。若连接在超时时间内没有数据传输，将自动关闭。 TLS监听器的超时时间取值范围为10～900秒，默认为900秒。	900秒

单击下一步按钮，配置SSL证书。

参数	说明	取值示例
证书来源	选择证书来源。火山引擎证书中心SSL证书。本文以SSL证书为例。火山引擎证书中心私有证书。私有CA的证书支持作为服务器证书的功能正在邀测中，如需试用，请联系客户经理。	火山引擎证书中心SSL证书
服务器证书	下拉选择服务器证书。您可在证书中心购买或上传服务器证书，NLB从证书中心获取该证书并使用。说明 NLB不对服务器证书的完整性进行校验，该校验由证书中心进行。未进行完整性校验的证书可能存在安全风险，请您仔细评估后操作。了解更多	certificate-xx
双向认证	选择是否开启双向认证。双向验证指除了客户端需要验证服务器的合法性外，服务器还需要验证客户端的合法性。本文选择开启。	开启
CA证书来源	选择CA证书的来源。	私有子CA
CA证书	根据CA证书来源选择CA证书。	xx-certificate-xx
TLS安全策略	选择策略。	系统默认策略 tls_cipher_policy_1_2_strict

单击下一步按钮，选择TCP协议的服务器组。

单击下一步按钮，确认配置信息。

单击确定按钮，完成操作。

（五）配置网络ACL和安全组

NLB实例关联的安全组和网络ACL

安全组配置示例：

规则方向	优先级	策略	协议类型	端口范围	源地址/目的地址	描述
入方向	1	允许	监听协议：TCP	监听端口：443	客户端地址：0.0.0.0/0	放通客户端发送到NLB的访问流量
		1	允许	ICMP	ALL	100.64.0.0/10	放通探测NLB实例私网IPv4地址可用性的流量
		1	拒绝	TCP	443	不允许访问NLB的IP地址	拒绝指定的IP地址访问NLB
出方向	100	允许	ALL	ALL	0.0.0.0/0	全允许的兜底策略

网络ACL配置示例（若NLB所在子网均未关联网络ACL，则不需要为其配置网络ACL，故可以忽略本示例）：

规则方向	优先级	策略	协议	源地址/目的地址	目的端口	描述
入方向	1	允许	监听协议：TCP	0.0.0.0/0	监听端口（443）	放通客户端发送到NLB的访问流量
		2	允许	监听协议和健康检查协议：均为TCP	MQTT实例TCP监听器私网IP地址（192.168.1.10）	MQTT实例TCP监听器端口和健康检查端口（均为1883）	放通MQTT返回给NLB的健康检查响应流量、放通MQTT返回给NLB的客户端响应流量
		3	允许	ICMP	100.64.0.0/10	ALL	放通系统探测NLB私网IPv4地址可用性的流量
出方向	1	允许	ALL	0.0.0.0/0	ALL	放通全部IPv4流量

MQTT关联的安全组和网络ACL

安全组和网络ACL不对MQTT实例网卡的流量进行校验，默认放通。

步骤三：自有域名解析至NLB域名

火山引擎不允许用户直接使用NLB服务提供的默认域名进行公网访问。若需通过NLB实例向公网提供服务，请使用自有域名CNAME解析到NLB域名。若无自有域名，请参见域名服务。

说明

本文以在火山引擎 DNS 服务中配置解析记录为例，如果您使用其他平台管理业务域名，请在对应的平台中配置解析记录。

登录云解析 DNS 控制台。

参考添加CNAME记录将您的业务域名解析至NLB实例的域名，并验证配置是否生效。参数说明如下表所示。

参数	描述
域名	设置为您业务域名的主机记录（域名前缀）。例如：www。
记录类型	设置为 CNAME。
记录值	设置为 NLB 实例的域名，本文中为 nlb-2fe5ahfkoi9s059gp683y****.cn-guangzhou.nlb.volces.com。
说明上表中未介绍的参数请保持默认值。

验证

（一）下载证书

下载私有证书

登录私有证书控制台。

单击目标私有证书右侧的下载按钮，选择存在本地的目录。

单击存储按钮，下载完成。

该私有证书为压缩包，请使用解压工具将其解压，得到certificate_chain.pem、certificate.pem、private_key.key三个文件。

下载SSL证书根证书

登录SSL证书控制台

单击目标SSL证书右侧的下载按钮。

单击根证书下载右侧的下载按钮，选择存在本地的目录。

单击存储按钮，下载完成。

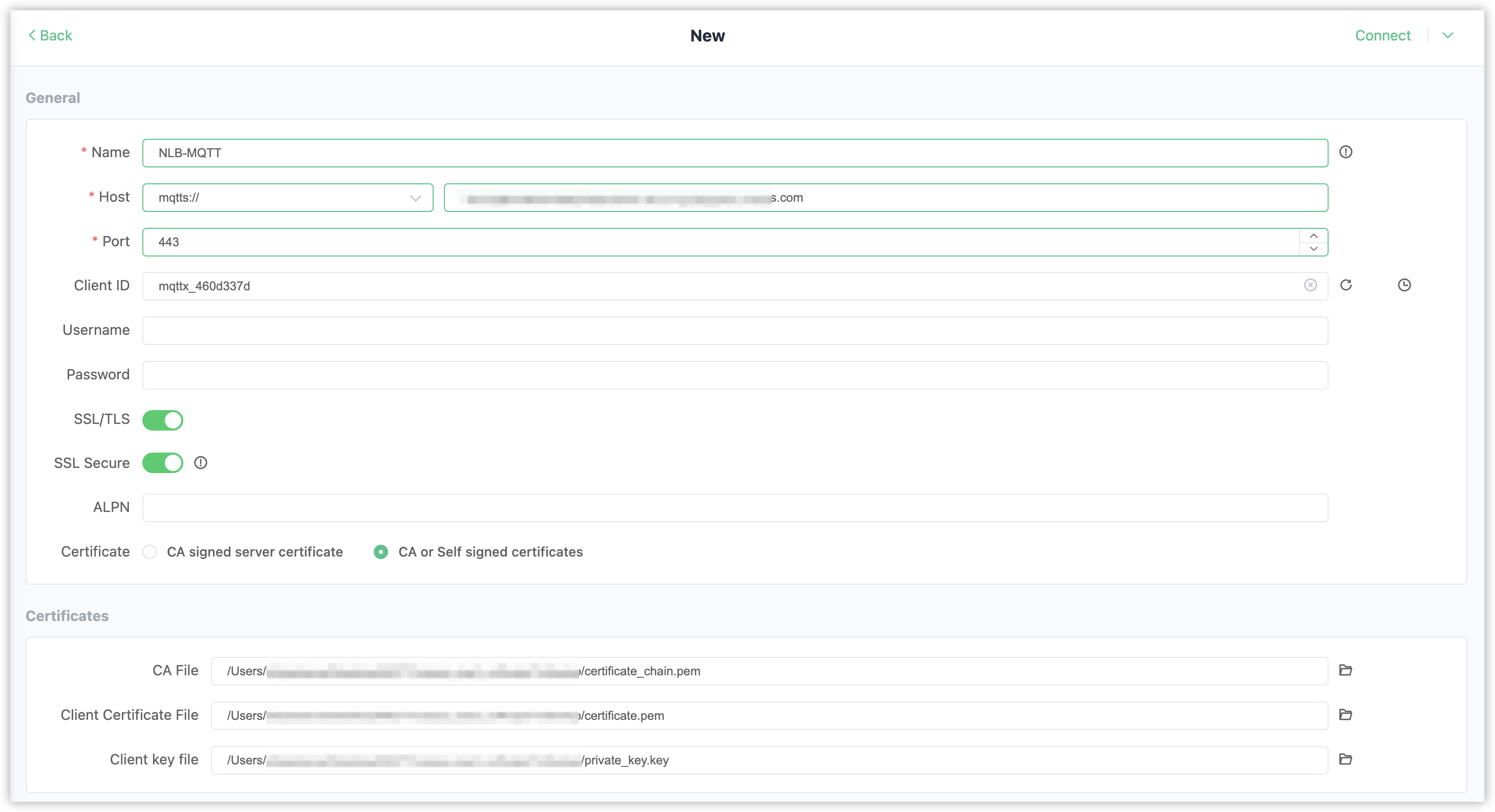

（二）配置MQTTx

打开MQTTx。

单击 New Connection 按钮。

参考下表，输入相关参数。

参数	说明	取值示例
Name	输入连接的名称。	NLB-MQTT
Host	选择mqtts，输入已经解析到NLB的业务域名。	mqtts://www.example.com
Port	输入NLB实例TLS监听器的监听端口。	443
Certificate	证书选择CA or Self signed certificates。	CA or Self signed certificates
CA File	选择服务器证书根证书。	example.com_root.crt
Client Certificate File	选择客户端证书。本文选择certificate.pem。	certificate.pem
Client key file	选择证书私钥。本文private_key.key。	private_key.key

其余参数保持默认值，单击Connet 按钮，显示Connected，表示连接成功。

（三）查看dashboard

登录MQTT控制台。

单击目标MQTT实例名称。

在实例详情页签，单击Dashboard 地址下的网址。

输入用户名和密码，即可查看连接详情。
