API 网关支持对接火山引擎容器服务（VKE）集群和自定义集群，为多集群提供强大的南北向流量管理功能。本文介绍常见的南北向流量管理场景和配置方式。

背景信息

API 网关支持对接容器服务集群和注册集群，允许连接并管理不同地域、不同基础设施上的标准 Kubernetes 集群，纳管范围涵盖本地集群、第三方公有云集群、IDC 自建集群、边缘集群等满足 CNCF（Cloud Native Computing Foundation）标准的 Kubernetes 集群。实现多集群管理能力。API 网关能够为多云、多集群提供托管的云原生网关功能，实现高可用、高扩展的 Ingress 流量管理方式。可实时动态获取不同集群中部署的 Service 信息，作为 Service 对外提供服务的流量入口。同时提供 Upstream 流量分配，方便用户进行服务的灰度发布，实现敏捷迭代、平滑升级。

本文通过一个 service-demo 服务和两个改造过的标准 Nginx 镜像为例，为您演示在 API 网关对接多集群时，如何实现多集群南北向流量管理。

前提条件

容器服务 VKE

已开通容器服务。

已创建容器服务集群，详情请参见创建集群。

已注册自定义集群，详情请参见通过代理方式注册现有集群。

API 网关

已开通 API 网关。

已创建网关实例，详情请参见创建实例。

已创建服务并绑定自定义域名，详情请参见创建服务、添加自定义域名。

步骤一：导入集群

登录 API 网关控制台。

在顶部导航栏，选择目标地域。

在左侧导航栏选择后端管理 > 容器集群导入。

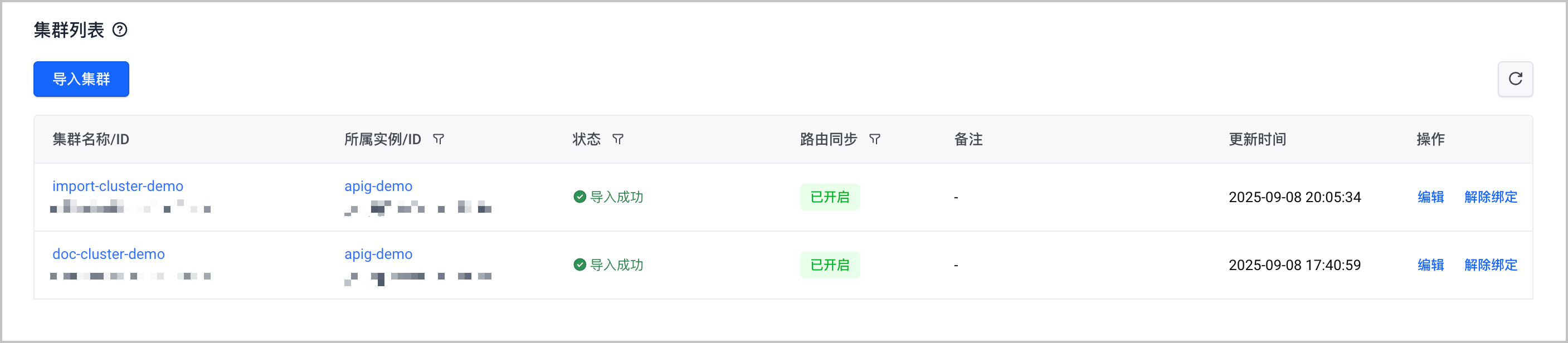

在集群列表页面，单击导入集群，分别导入容器服务集群和自定义集群。详情请参见导入容器集群、导入注册集群。

步骤二：部署应用

使用以下 YAML 配置，在容器服务集群中部署应用和服务。

使用以下 YAML 配置，在注册集群中部署另一个版本的应用和服务。

步骤三：创建 Upstream

登录 API 网关控制台。

在顶部导航栏，选择目标地域。

在左侧导航栏选择后端管理 > Upstream 列表。

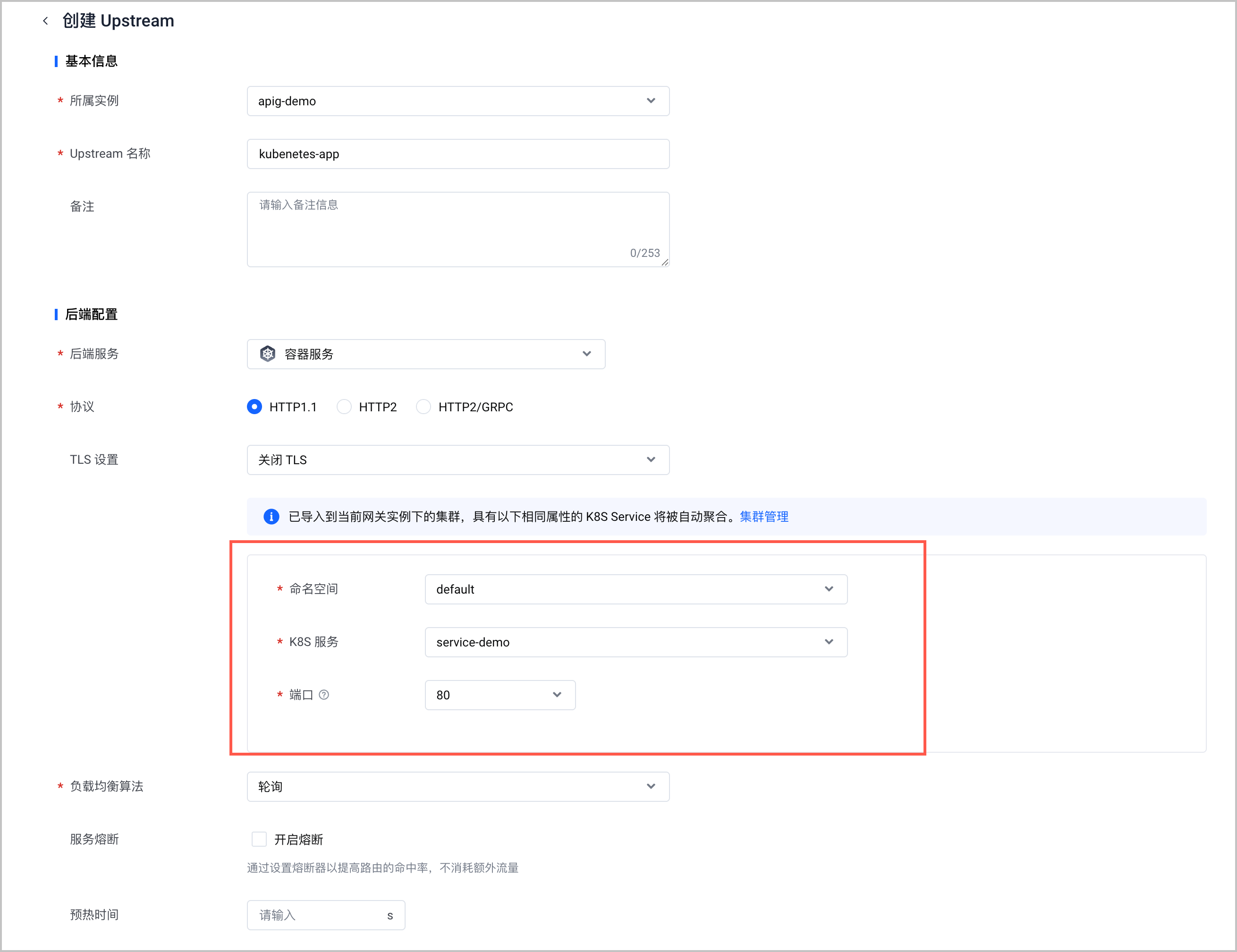

在 Upstream 列表页面，单击创建 Upstream，创建容器服务类型的 Upstream。详情请参见创建容器服务类型 Upstream。

步骤四：使用 API 网关管理多集群南北向流量

场景 1：默认负载均衡到同名服务后端

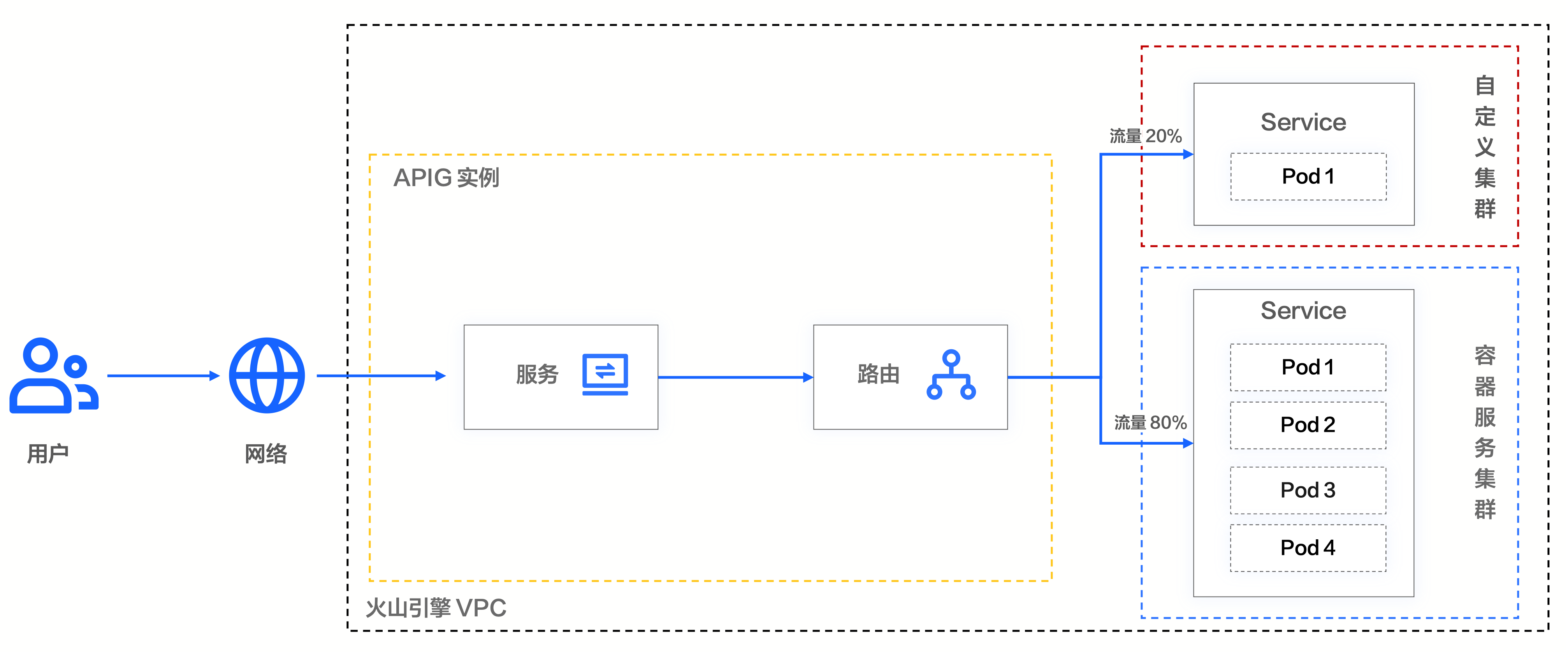

API 网关可实时动态获取不同集群中部署的 Service 信息，作为 Service 对外提供服务的流量入口。默认情况下，API 网关会将流量负载均衡到所有集群中同名服务的后端，所有副本均衡。因此，流量被路由到不同集群中的比例，与不同集群中的应用副本数的比例相同。例如在本例中，容器服务集群和自定义集群中应用副本数分别为 4:1，则流量被路由到容器服务集群和自定义集群中的比例也为 4:1。流量转发示意图，如下所示。

配置步骤如下：

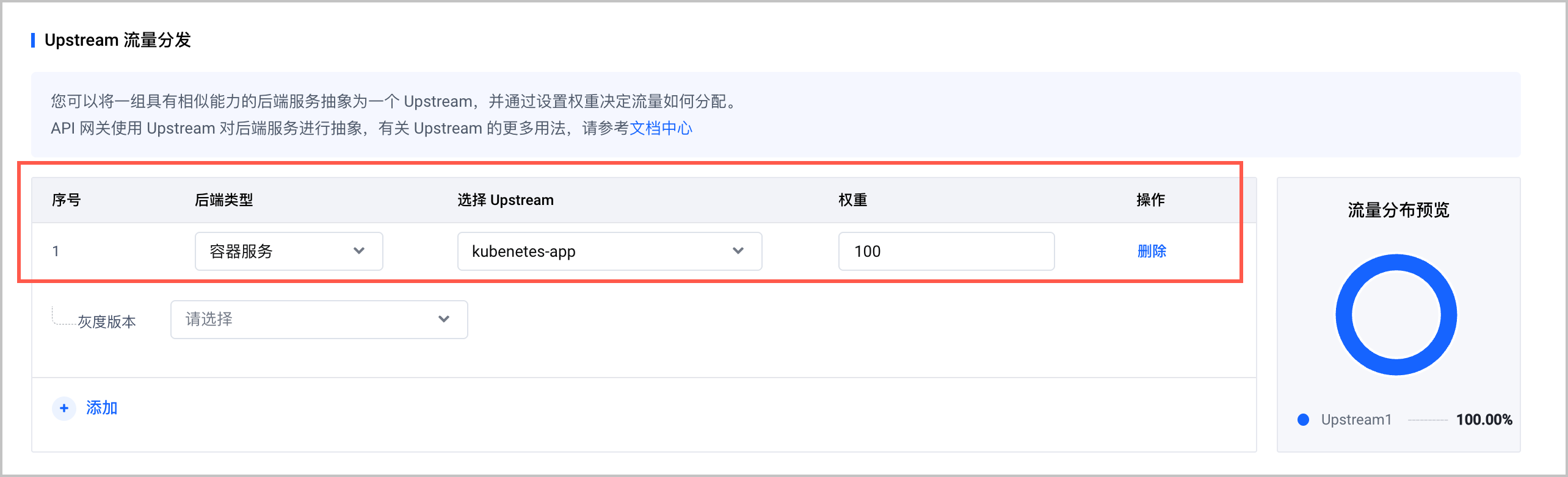

在左侧导航栏选择路由管理 > 路由列表。单击创建路由，配置路由信息。选择容器服务类型的 Upstream，并配置应用权重为 100%。即将 100% 的流量转发至对应的 Upstream 中。更多配置详情，请参见管理路由。

执行以下命令，进行 10 次访问测试。其中，xxx.xxx.xxx.xxx为 API 网关实例的访问入口 IP 地址，获取方式请参见添加访问入口。

预期结果如下，10 个请求中有 2 个请求转发至注册集群，流量比例与应用副本数比例一致，符合预期。

场景 2：基于权重进行流量路由

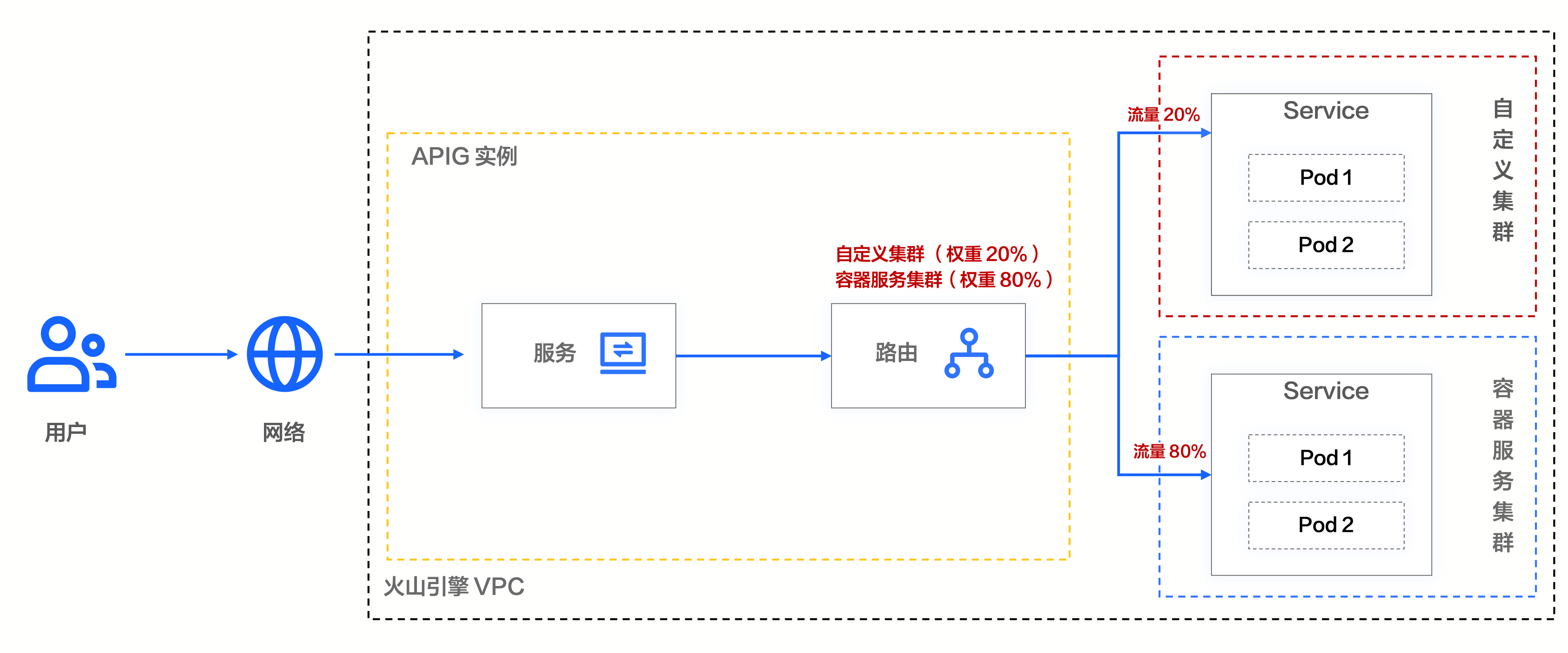

在多集群场景下，API 网关支持在 Upstream 中指定灰度版本，并在配置路由时指定各灰度版本的权重。API 网关会基于权重进行流量转发。流量转发示意图，如下所示。

配置步骤如下：

在左侧导航栏选择后端管理 > Upstream 列表。在 Upstream 列表页面，单击目标 Upstream 名称，进入 Upstream 概览页面。

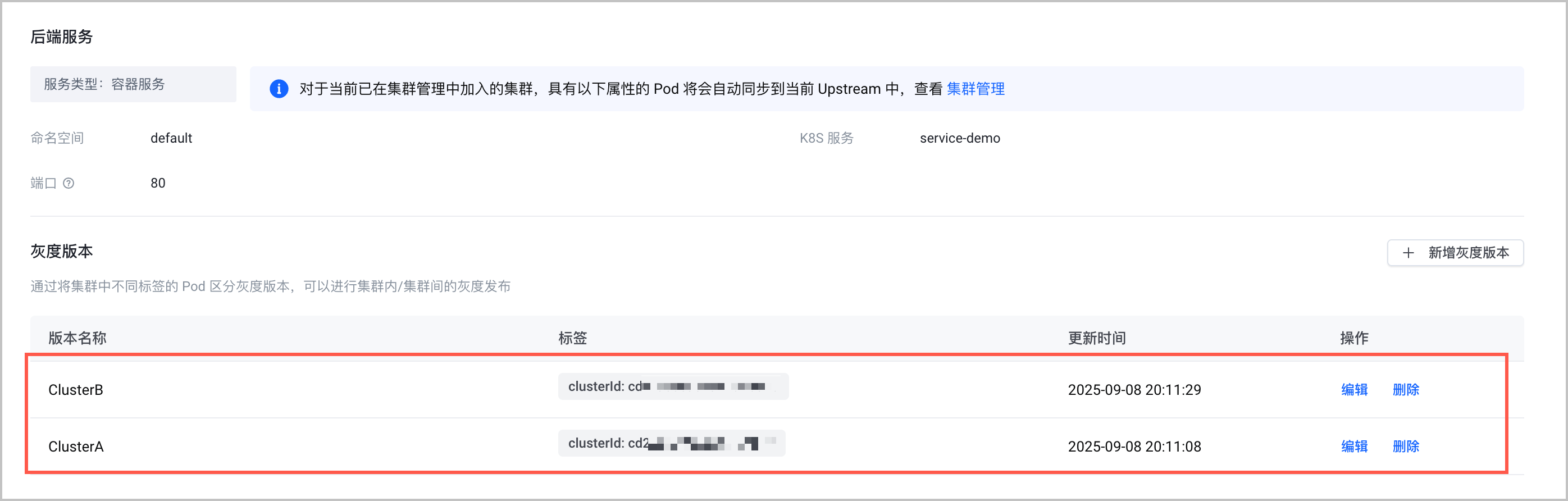

单击新增灰度版本，为 Upstream 添加版本标识。该标识对应 Pod 中的spec.template.metadata.labels配置，详情请参见上文步骤二。本文中使用集群 ID 标识，例如clusterId:cd2vajnv989sp6***。更多配置详情，请参见管理容器服务类型 Upstream 版本。

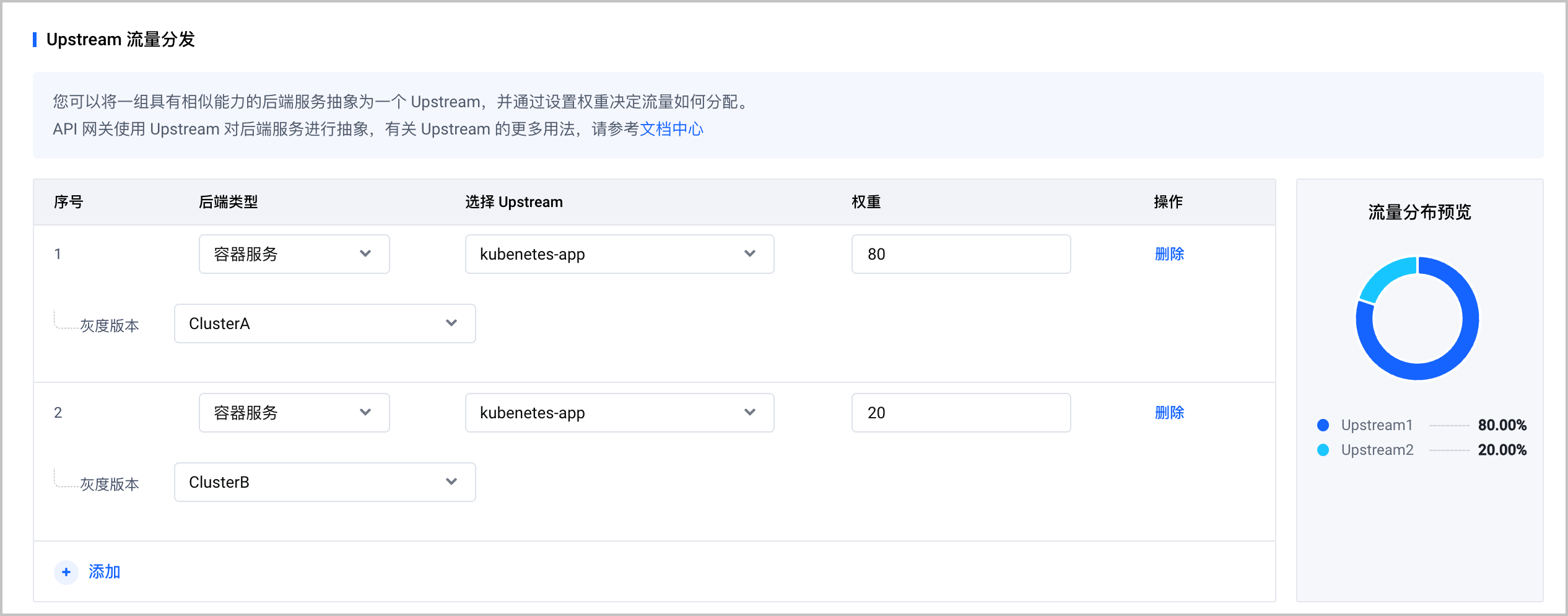

在左侧导航栏选择路由管理 > 路由列表。单击创建路由，配置路由信息。选择容器服务类型的 Upstream，并将流量按所需权重转发至不同的集群。在本例中，容器服务集群的权重为 80%，自定义集群的权重为 20%。更多配置详情，请参见管理路由。

执行以下命令，进行 10 次访问测试。其中，xxx.xxx.xxx.xxx为 API 网关实例的访问入口 IP 地址，获取方式请参见添加访问入口。

预期结果如下，10 个请求中有 2 个请求转发至注册集群，流量比例与权重一致，符合预期。

场景 3：流量仅路由到指定集群

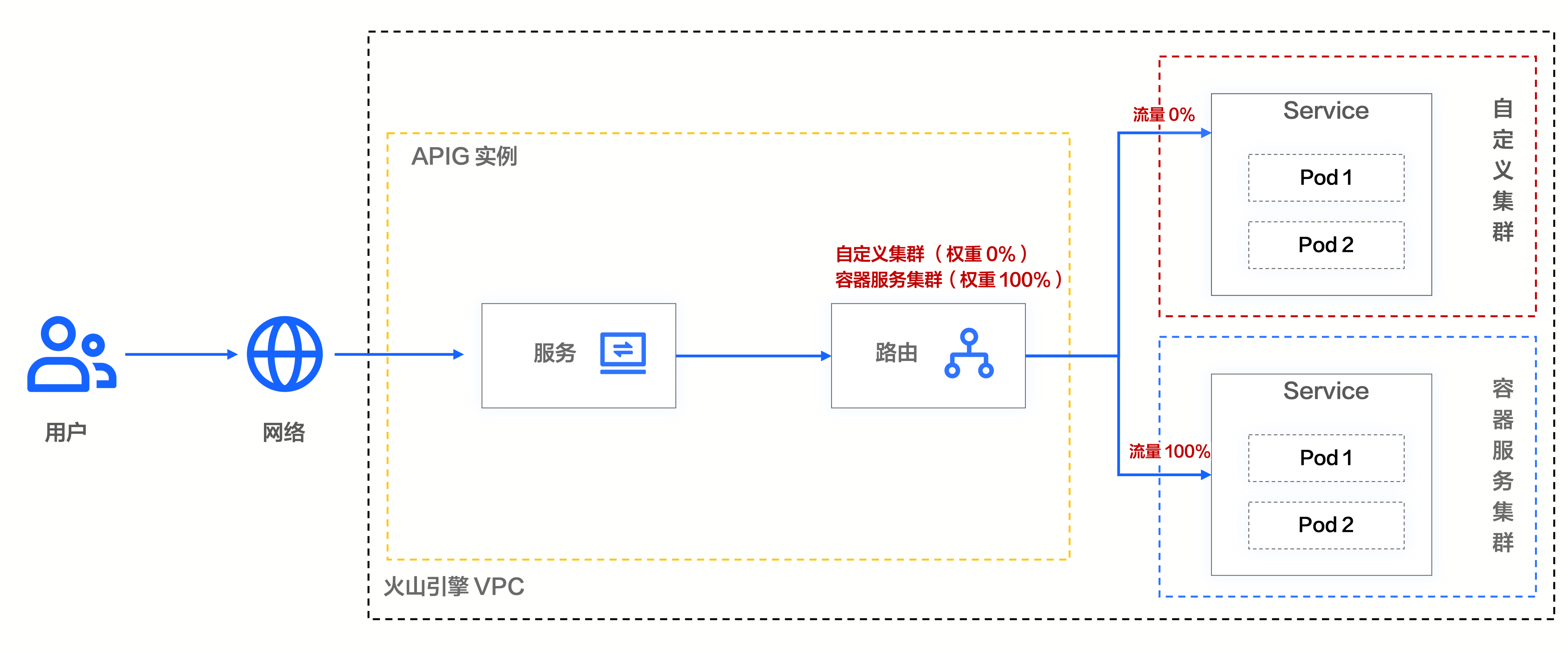

当配置基于权重进行流量路由时，如果在路由中仅指定了一个目标集群，且配置权重为 100%。就可以实现仅路由到该指定集群的目的。流量转发示意图，如下所示。

配置步骤如下：

在左侧导航栏选择后端管理 > Upstream 列表。在 Upstream 列表页面，单击目标 Upstream 名称，进入 Upstream 概览页面。

单击新增灰度版本，为 Upstream 添加版本标识。该标识对应 Pod 中的spec.template.metadata.labels配置，详情请参见上文步骤二。本文中使用集群 ID 标识，例如clusterId:cd2vajnv989sp6***。更多配置详情，请参见管理容器服务类型 Upstream 版本。

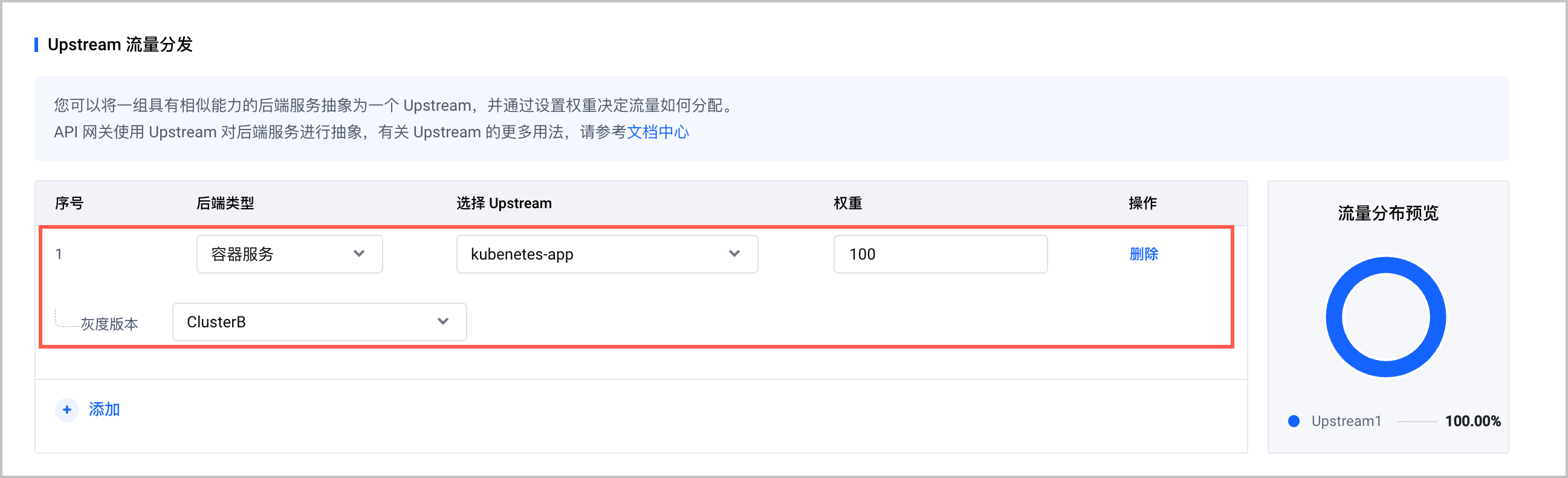

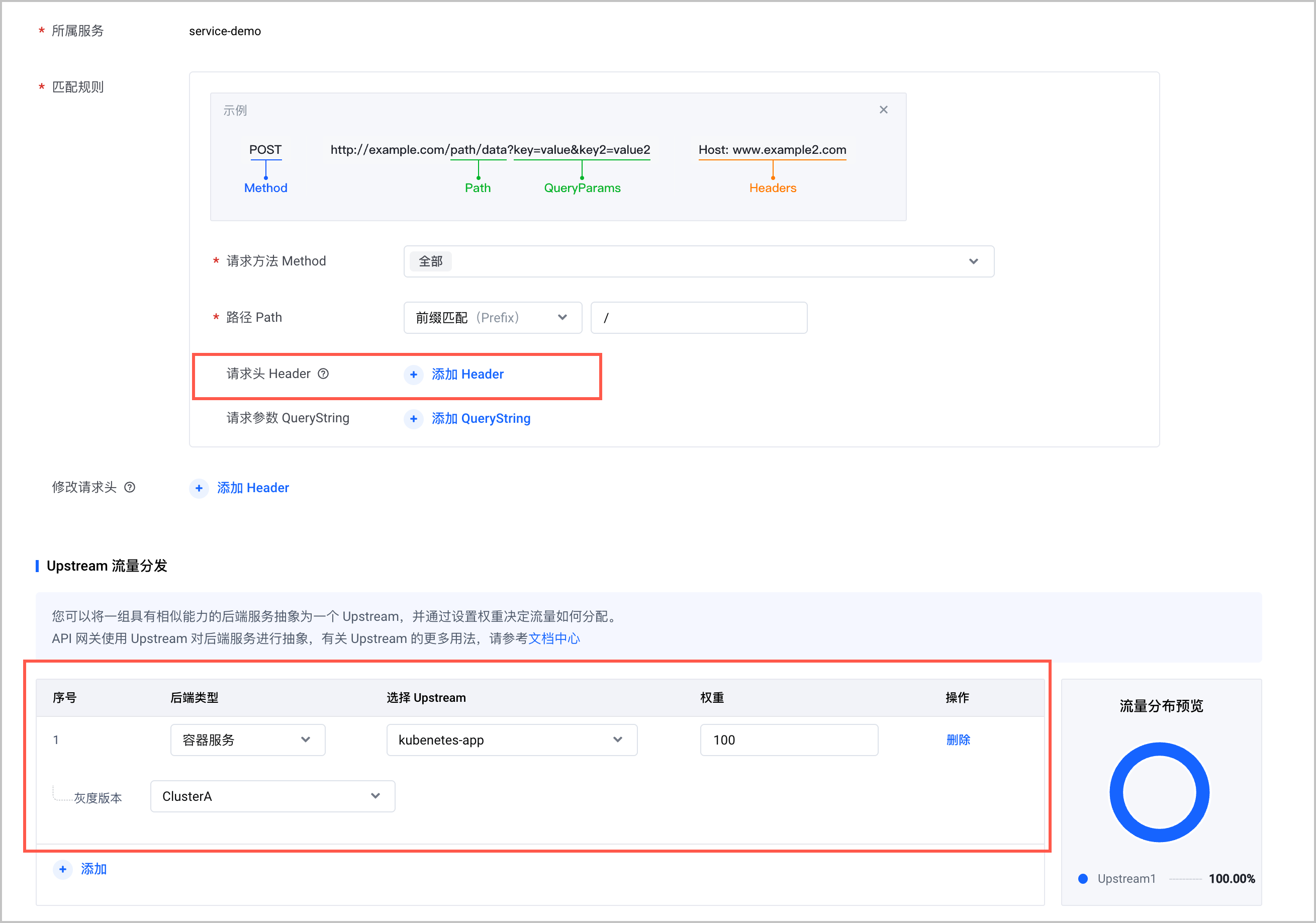

在左侧导航栏选择路由管理 > 路由列表，单击创建路由，配置路由信息。选择容器服务类型的 Upstream，并配置应用权重为 100%，并在灰度版本中指定集群。详情请参见管理路由。

执行以下命令，进行 10 次访问测试。其中，xxx.xxx.xxx.xxx为 API 网关实例的访问入口 IP 地址，获取方式请参见添加访问入口。

预期结果如下，所有请求均转发至指定集群，符合预期。

场景 4：基于 Header 进行流量路由

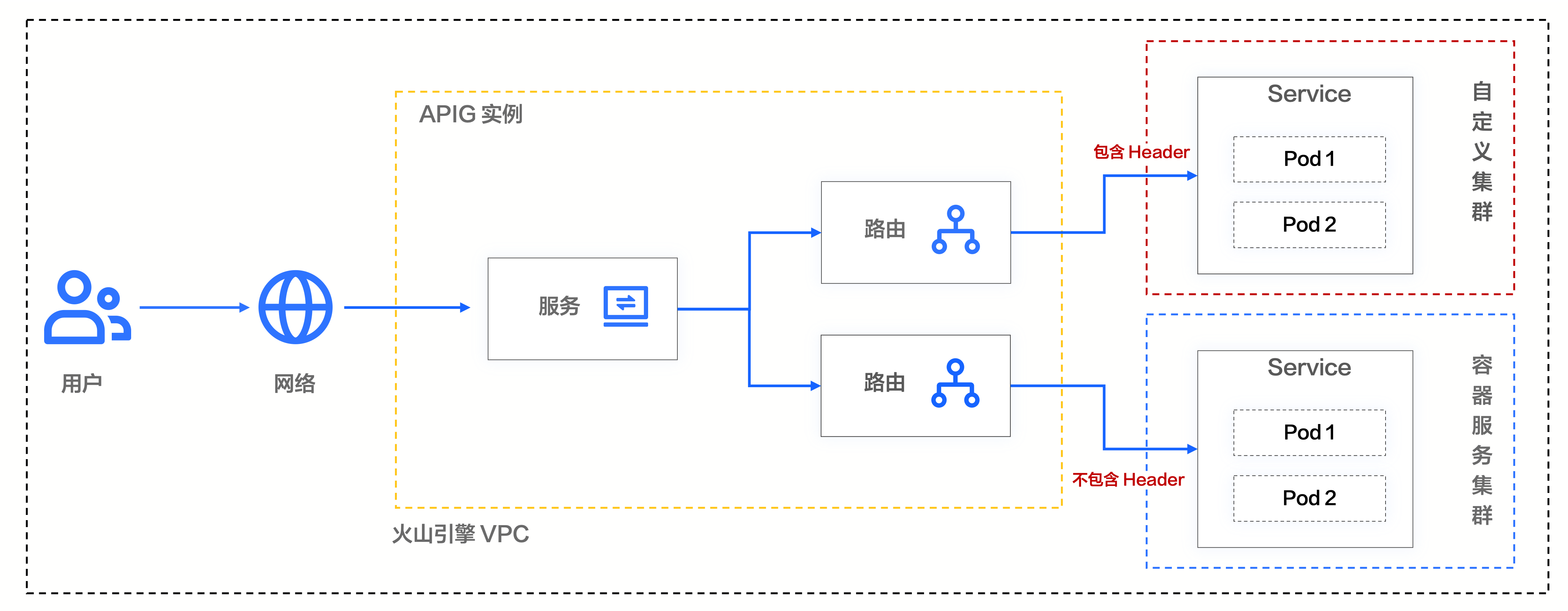

在多集群场景下，API 网关支持在 Upstream 中指定灰度版本，并在配置路由时通过 Header 进行流量路由。流量转发示意图，如下所示。

配置步骤如下：

在左侧导航栏选择后端管理 > Upstream 列表。在 Upstream 列表页面，单击目标 Upstream 名称，进入 Upstream 概览页面。

单击新增灰度版本，为 Upstream 添加版本标识。该标识对应 Pod 中的spec.template.metadata.labels配置，详情请参见上文步骤二。本文中使用集群 ID 标识，例如clusterId:cd2vajnv989sp6***。更多配置详情，请参见管理容器服务类型 Upstream 版本。

在左侧导航栏选择路由管理 > 路由列表。单击创建路由，配置路由信息。

配置不包含 Header 的路由，并指定转发的集群。本例中不包含 Header 的流量，转发至容器服务集群。

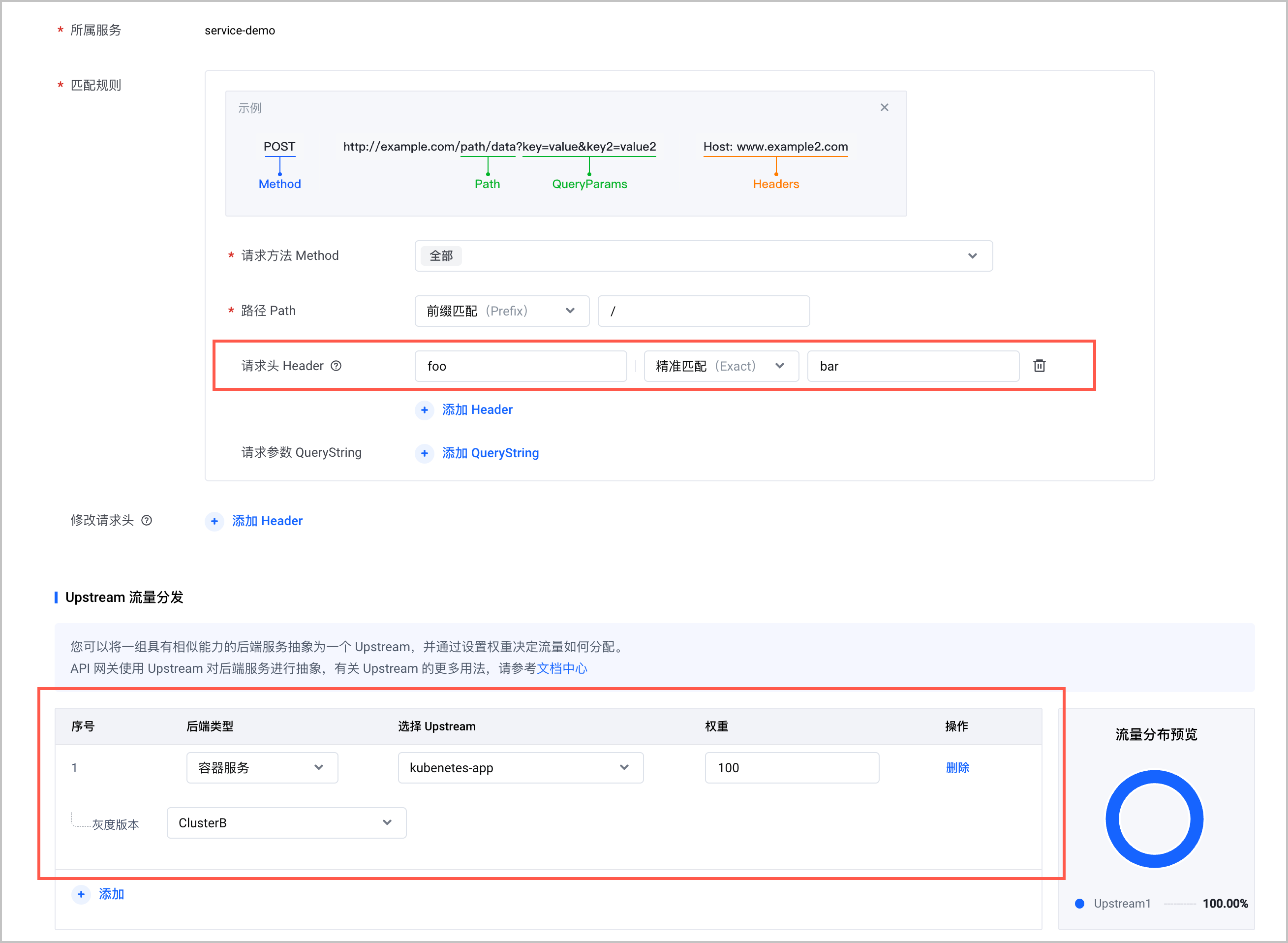

配置包含 Header 的路由，并指定转发的集群。本例中 Header 为foo:bar，转发至自定义集群。

执行以下命令，进行 10 次访问测试。其中，xxx.xxx.xxx.xxx为 API 网关实例的访问入口 IP 地址，获取方式请参见添加访问入口。

预期结果如下，当访问流量中不包含 Header 时，均转发至容器服务集群，符合预期。

执行以下命令，包含 Header 再进行 10 次访问测试。其中，xxx.xxx.xxx.xxx为 API 网关实例的访问入口 IP 地址，获取方式请参见添加访问入口。

预期结果如下，当访问流量中包含 Header 时，均转发至自定义集群，符合预期。
