问问助手如果您在同一个地域创建了 API 网关的实例，可以通过 API 网关实现负载均衡。如果您在多个地域创建了 API 网关的实例，API 网关可与火山引擎云调度（GTM）联动，结合 GTM 实现不同地域的实例之间的流量调度与容灾切换。
场景说明

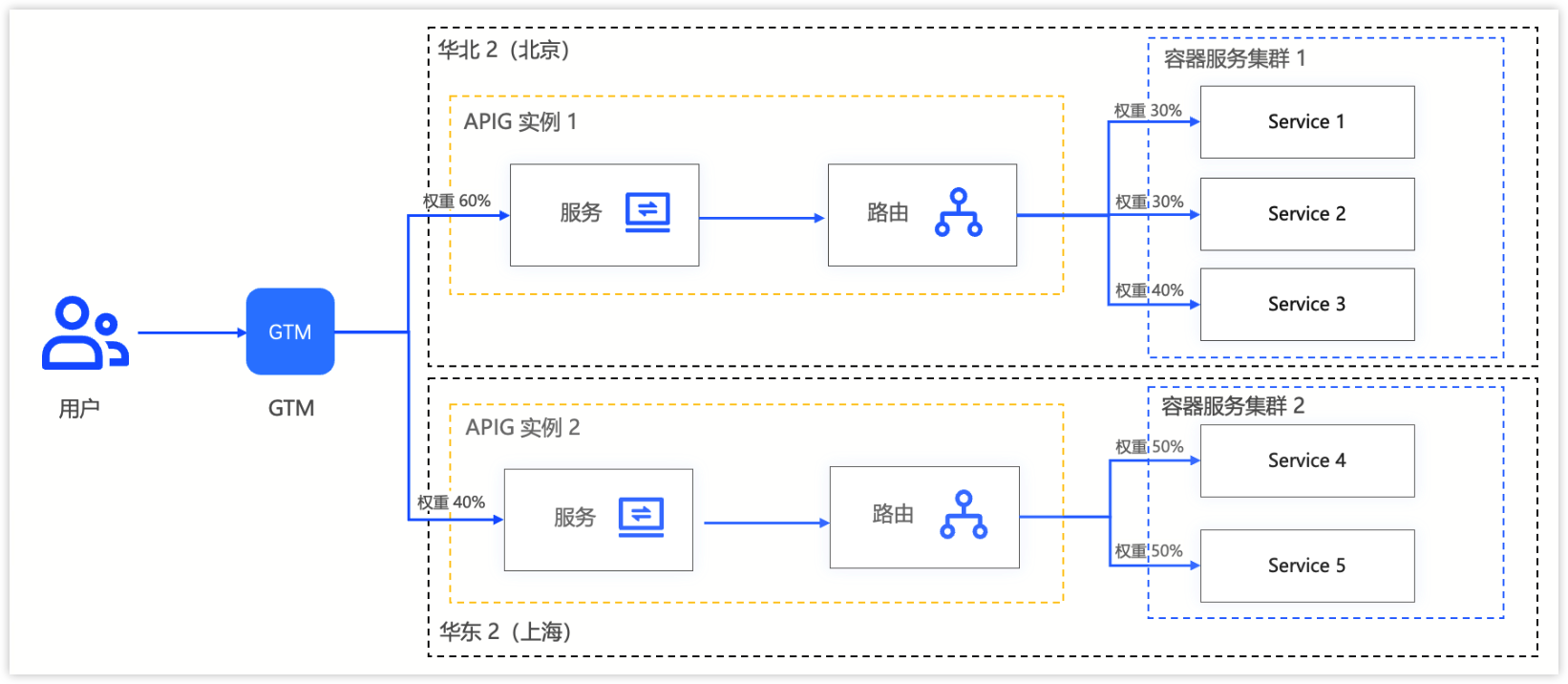

如下图所示，假设您的业务域名为 example.com，用户分布在北京和上海两个地域。您在华北 2（北京）和华东 2（上海）各部署了一套 API 网关实例，每个实例连接该地域的后端服务集群。
API 网关可以在相同地域下实现负载均衡，使用 GTM 帮助您处理不同地域下客户端就近接入 API 网关实例。同时，GTM 可以根据 API 网关实例的规格、API 网关实例的可用性，实现对不同地域下的实例之间的智能流量调度、容灾切换等工作。
- 就近接入：降低访问延时。
- 负载均衡：按比例分配流量或按容量限制分配流量。
- 容灾切换：GTM 根据 API 网关实例的可用性，当一个 API 网关实例不可用时，GTM 自动屏蔽该 API 网关实例，将流量路由到能够正常提供服务的 API 网关实例。
说明
操作步骤
步骤一：通过 API 网关实现同地域流量管理
API 网关在同一地域内将流量按路由规则分发至多个后端 Upstream，实现同地域的负载均衡和高可用。
- 在华北 2（北京）和华东 2（上海）分别创建 API 网关实例 1 和 API 网关实例 2，详情请参见 创建实例。
- 在不同实例中分别创建服务，详情请参见 创建服务。
- 根据后端实际类型创建对应 Upstream，实现同地域下跨可用区高可用，详情请参见 Upstream 管理。
- 创建路由，为多个后端服务按比例分配流量，实现网关到后端服务的负载均衡，详情请参见 创建路由。
步骤二：通过 GTM 实现跨地域流量管理
GTM 根据用户地理位置将请求就近调度到对应地域的 API 网关实例，并通过健康检查实现故障实例自动隔离和流量切换。
- 购买 GTM 实例。购买成功后，系统会自动分配一个调度域名。
- 登录 云调度 GTM 控制台。
- 在 实例管理 页面，单击 创建实例。
- 在 创建实例 页面，选择 CNAME接入。在 域名 处输入 example.com。勾选 我已阅读并同意。然后单击 确认订单。
说明
- 配置并启用 GTM 实例。
- 登录 云调度 GTM 控制台。
- 在 实例管理 页面，在 实例域名 列， 找到example.com。
- 在对应的 操作 列，单击 配置。
- 在 实例配置 页面的 基本信息 部分，路由策略类型 选择 基础路由，开启负载均衡，然后单击 下一步。
- 在 实例配置 页面的 添加地址池 部分，地址类型选择 域名，然后分别在 地址池 1 输入华北 2（北京）地域 API 网关实例的服务默认域名和 地址池 2 中输入华东 2（上海）地域 API 网关实例的服务默认域名，权重 分别配置为 60 和 40，地址可用模式 均为自动模式。
-
-
- 健康检查使用系统默认配置，勾选 启用实例调度 ，单击 提交 。
- 将网站域名接入 GTM。
- 您需要在您的域名解析服务商处创建一条 CNAME 记录，将网站域名example.com指向 GTM 实例的调度域名。
说明
- 登录 云解析 DNS 控制台。
- 在 公网域名管理 页面，添加域名 example.com。详情请参见 添加域名。
- 在域名example.com的 操作 列，单击 管理。

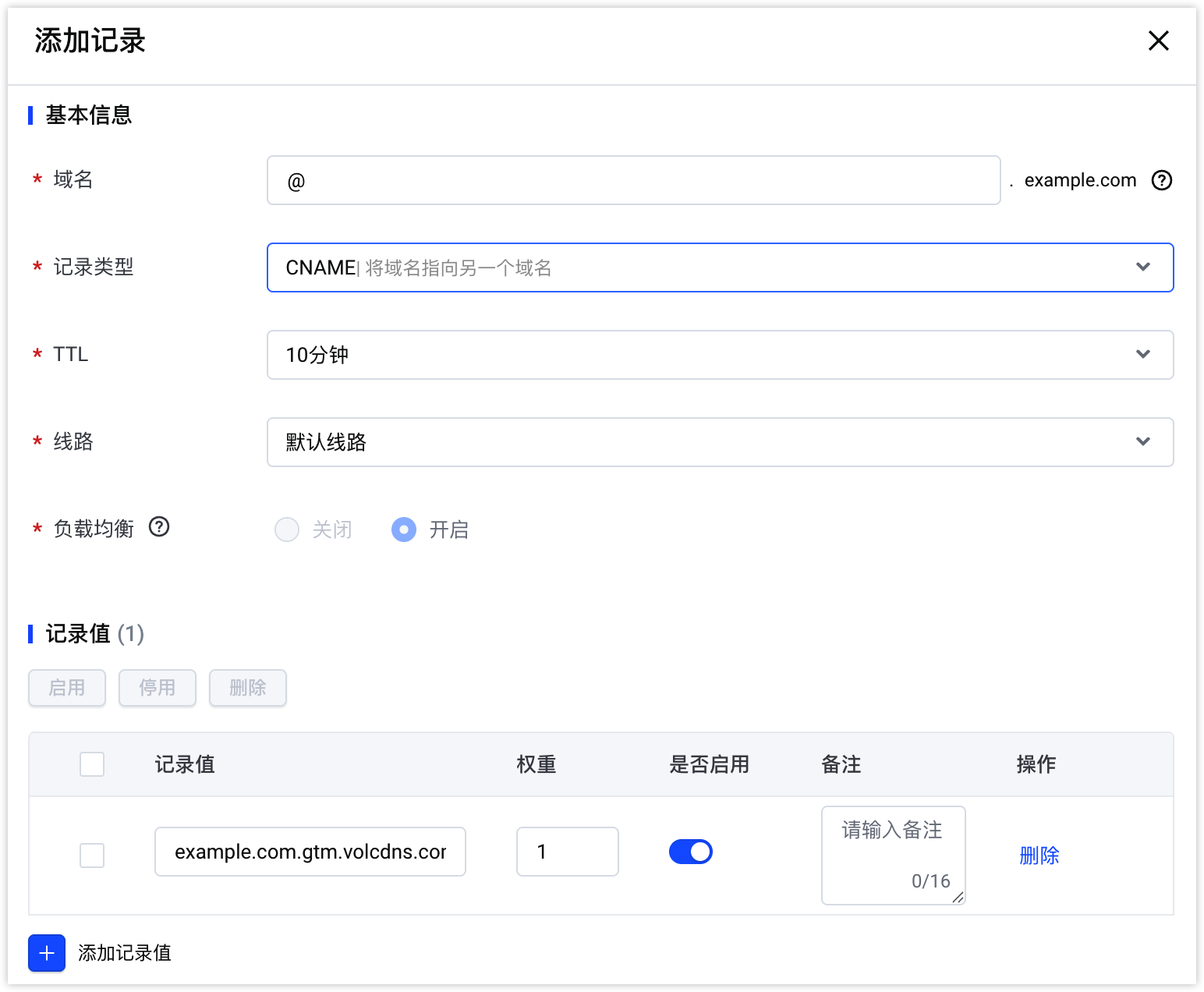

- 在 记录管理 标签页，单击 添加记录。
- 在 添加记录 页面，设置 域名 主机记录为 @，设置 记录类型 为 CNAME。
- 单击 添加记录值，设置 记录值 为 GTM 实例的调度域名 example.com.gtm.volcdns.com，然后单击 提交。
- 配置 CNAME 后，不同 DNS 服务商的 CNAME 生效的时间不同。云解析控制台新增 CNAME 记录会实时生效，修改 CNAME 记录需要等待生效时间 TTL。
-
结果验证
完成上述配置，可以通过以下方式验证流量调度和负载均衡是否正常生效，本示例中华北 2（北京）地域的 API 网关实例的公网 IP 地址为 104..xxx.xxx.xxx 和华东 2（上海）地域的 API 网关实例的公网 IP 地址为 172.xxx.xxx.xxx。
验证就近接入
使用不同地域的终端或云服务器执行 DNS 解析，确认返回的解析结果指向对应地域的 API 网关实例。
- 当在北京地域的服务器上执行以下命令时。
-
- 预期结果如下，其中 104.xxx.xxx.xxx 为华北 2（北京）地域的 API 网关实例的公网 IP 地址，表明北京用户的请求被调度到华北 2（北京） 地域。
-
- 当在上海地域的服务器上执行以下命令时。
-
- 预期结果如下，其中 172.xxx.xxx.xxx 为华东 2（上海）地域的 API 网关实例的公网 IP 地址，表明上海用户的请求被调度到华东 2（上海） 地域。
-
验证负载均衡
GTM 的负载均衡工作在 DNS 解析层，需要绕过本地 DNS 缓存来观察流量分配效果。通过执行以下命令多次独立 DNS 查询验证解析结果是否按权重分配到不同地域。
预期结果如下，因为 GTM 配置了 60:40 的权重，10 次中有 6 次解析到华北 2（北京）地域的 API 网关实例的公网 IP 地址，4 次解析到华东 2（上海）地域的 API 网关实例的公网 IP 地址。实际分布允许存在波动，但整体比例应与 GTM 权重配置趋势一致。
