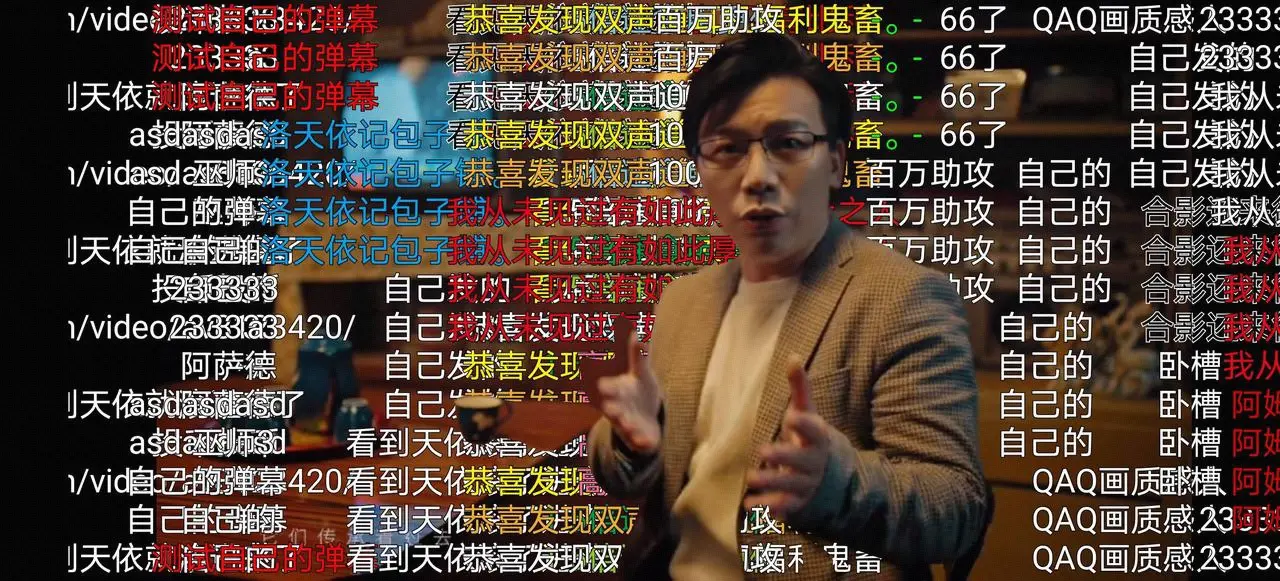

蒙版弹幕可以在弹幕经过画面中的主体区域（如人像）时将其隐藏，实现“弹幕绕人走”的效果，避免弹幕遮挡视频主体，效果如下图所示。本文介绍如何基于应用已有的弹幕渲染功能，接入 HarmonyOS NEXT 播放器 SDK 的蒙版弹幕能力。

技术原理 #

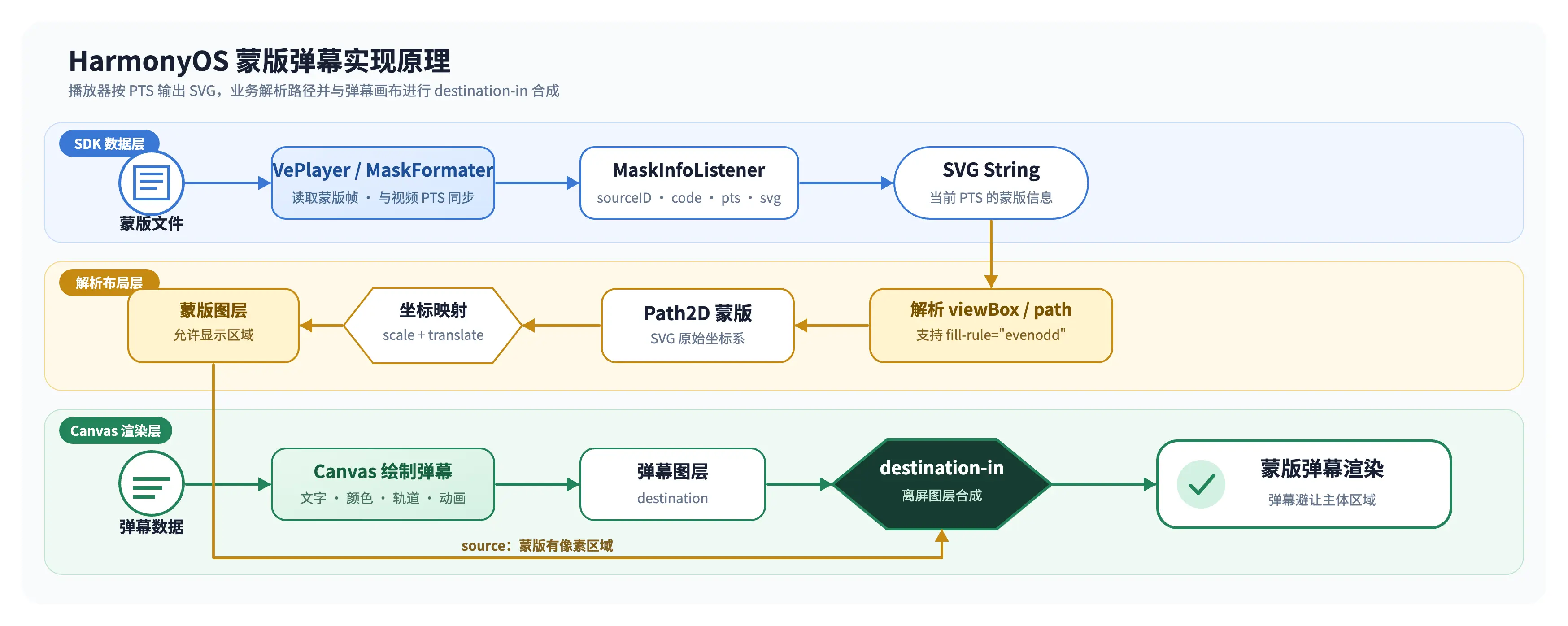

蒙版弹幕由播放器 SDK 与业务弹幕渲染模块协作完成：SDK 按播放时间输出 SVG 蒙版，业务将 SVG 解析为路径，并在弹幕画布中完成坐标映射和图形合成。

1. SDK 输出蒙版信息：SDK 负责加载蒙版资源，并根据当前播放 PTS 输出对应蒙版帧的 SVG 字符串。SVG 中有像素的区域表示弹幕允许显示区，人物轮廓是其中的透明镂空区域。

   <svg version="1.0" xmlns="http://www.w3.org/2000/svg"
    width="455px" height="256px" viewBox="0 0 455 256"
    preserveAspectRatio="xMidYMid meet">
   <g transform="translate(0,256) scale(0.1,-0.1)" fill="#000000">
   <path d="M0 1280 l0 -1280 694 0 695 0 19 53 c11 28 36 84 55 122 20 39 45 104 56 145 18 67 48 157 96 290 9 25 22 52 30 60 42 49 89 220 99 363 7 100 51 230 89 264 12 11 63 33 112 47 50 15 117 35 150 45 56 17 60 20 63 51 3 30 -10 73 -61 195 -11 28 -24 70 -27 95 -4 25 -13 66 -21 92 -10 38 -11 61 0 125 14 91 17 187 7 224 -6 18 -3 31 9 42 20 21 68 22 84 3 25 -30 66 -29 133 5 112 57 218 33 288 -65 19 -27 61 -78 92 -113 36 -40 60 -77 64 -98 7 -37 -8 -121 -31 -169 -8 -17 -21 -59 -29 -94 -8 -34 -23 -77 -35 -95 -68 -108 -71 -126 -23 -164 20 -16 69 -47 107 -68 39 -20 106 -61 150 -90 44 -29 99 -62 122 -74 23 -11 48 -30 56 -41 11 -16 21 -19 40 -15 38 10 91 -11 132 -53 46 -47 57 -73 44 -110 -22 -65 -123 -81 -154 -24 l-14 27 -1 -35 c0 -19 7 -67 15 -105 8 -39 15 -86 15 -105 1 -33 4 -36 65 -64 119 -53 150 -110 120 -218 -17 -63 -87 -220 -111 -248 -12 -15 -114 -190 -114 -196 0 -2 331 -4 735 -4 l735 0 0 1280 0 1280 -2275 0 -2275 0 0 -1280z"/>
   </g>
   </svg>

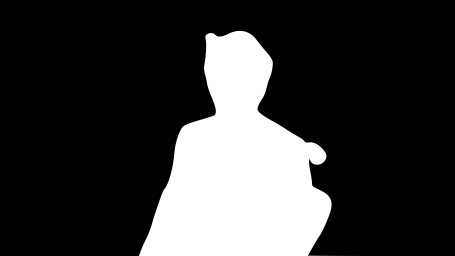

   上述 SVG 的可视化效果如下：黑色区域对应 SVG 的有像素区域，表示弹幕允许显示区；白色人物区域实际为透明镂空，表示弹幕需要避让的主体区域。

2. 业务解析 SVG：解析 viewBox、g transform、path d 和 fill-rule，将路径转换为 HarmonyOS Canvas 可绘制的 Path2D 或等价路径对象。未声明 fill-rule 时按 nonzero 处理，同时须支持 fill-rule="evenodd"。
3. 映射到视频显示区域：根据视频缩放模式，将 SVG 的 viewBox 映射到视频内容的实际显示区域。存在黑边时需要计算内容偏移，不能直接使用播放器组件的全部尺寸；缩放和平移应使用一致的坐标单位，避免混用 px 和 vp。

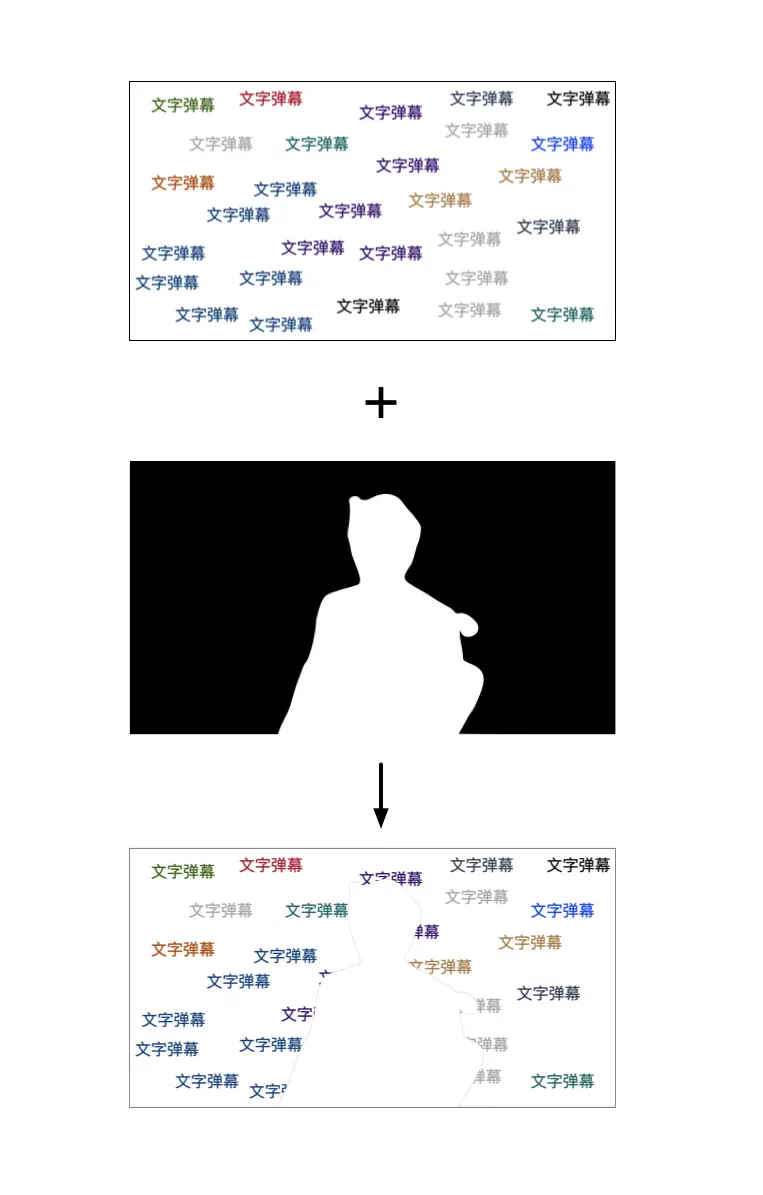

4. 绘制弹幕并应用蒙版：在独立的弹幕图层中先绘制弹幕，再将 globalCompositeOperation 设置为 destination-in，绘制变换后的蒙版路径，仅保留蒙版有像素区域中的弹幕。恢复画布状态后，将合成结果叠加到视频渲染层上方。


前提条件 #

• 已集成 HarmonyOS NEXT 播放器 SDK，版本为 3.8.1-tob 或更高版本。
• 已购买并配置有效的高级版或企业版 License，详见 License 管理。基础版不支持蒙版弹幕。
• 使用 VePlayer 自有播放器内核，而非系统 AVPlayer。
• 应用已具备弹幕渲染能力。
• 已通过视频点播媒体处理服务为视频生成蒙版弹幕文件。
• 如果使用 Vid 模式播放，应用服务端在签发 PlayAuthToken 时，须额外签入 "NeedBarrageMask": true，详见通过临时播放 Token 播放。

接入步骤 #

步骤 1：实现蒙版信息监听器 #

实现 MaskInfoListener，在回调中将 SVG 和 PTS 交给业务弹幕渲染模块。回调线程不应被假定为 UI 线程；更新 ArkUI 状态时，应切换到业务使用的 UI 调度上下文。

import { MaskInfoListener } from '@simplayer/simkit_api'

class BusinessMaskInfoListener implements MaskInfoListener {
  onMaskInfoCallback(
    sourceID: string | undefined,
    code: number,
    pts: number,
    svg: string
  ): void {
    // 将当前蒙版帧交给业务弹幕渲染模块
    updateBarrageMask(sourceID, code, pts, svg)
  }
}

updateBarrageMask 为业务实现的方法，渲染流程示意请参见步骤 4：渲染 SVG 蒙版。

步骤 2：设置播放源并开启蒙版弹幕 #

根据播放方式选择以下一种配置。

Vid 模式

SDK 会从 VideoModel 的 BarrageMaskInfo 自动读取蒙版 URL 和文件头长度，业务无需手动设置蒙版 URL。

import { PlayOptions, VePlayer, VidSource } from '@simplayer/simkit_api'

// vid 和 playAuthToken 由应用服务端下发
const source = new VidSource(vid, playAuthToken)
const player = new VePlayer(source, PlayOptions.create())

player.setBarrageMaskInfoListener(new BusinessMaskInfoListener())
player.setBarrageMaskEnabled(true)
player.play()

URL 模式

在创建 VePlayer 之前，通过 PlayUrlModel.setBarrageMaskURL 设置与视频对应的蒙版文件 URL。

import {
  PlayOptions,
  PlayRequest,
  PlayUrlModel,
  VePlayer,
  getVideoModelFromPlayRequest
} from '@simplayer/simkit_api'

// videoUrl、barrageMaskUrl 和 sourceID 由业务提供
const playUrlModel = new PlayUrlModel([videoUrl])
playUrlModel.setBarrageMaskURL(barrageMaskUrl)

const playRequest = new PlayRequest(sourceID, playUrlModel)
const source = getVideoModelFromPlayRequest(playRequest)
const player = new VePlayer(source, PlayOptions.create())

player.setBarrageMaskInfoListener(new BusinessMaskInfoListener())
player.setBarrageMaskEnabled(true)
player.play()

蒙版 URL 必须与视频内容、时长和时间轴匹配。播放器创建后再补充 URL，不能为当前播放实例补建蒙版处理链路。

步骤 3：播放中动态开启或关闭 #

setBarrageMaskEnabled 是运行时开关，默认关闭。它只控制蒙版帧是否继续输出，不负责创建蒙版处理链路。

// 开启蒙版帧输出
player.setBarrageMaskEnabled(true)

// 关闭蒙版帧输出
player.setBarrageMaskEnabled(false)

关闭开关时，业务还需主动清空渲染层缓存的 SVG，避免继续显示最后一帧蒙版。

步骤 4：渲染 SVG 蒙版 #

以下代码仅示意业务渲染流程。currentSourceID 表示当前播放源，videoContentRect 表示视频内容实际显示区域，danmakuCanvas 表示独立弹幕图层的画布上下文。parseSvgMask、calculateVideoContentTransform、drawDanmakus 和 drawMaskPath 均需由业务实现，不属于播放器 SDK API。

function updateBarrageMask(
  sourceID: string | undefined,
  code: number,
  pts: number,
  svg: string
): void {
  if (sourceID !== currentSourceID || svg.length === 0) {
    return
  }

  const mask = parseSvgMask(svg)
  const transform = calculateVideoContentTransform(mask.viewBox, videoContentRect)

  danmakuCanvas.save()
  drawDanmakus(danmakuCanvas, pts)
  danmakuCanvas.globalCompositeOperation = 'destination-in'
  drawMaskPath(danmakuCanvas, mask, transform)
  danmakuCanvas.restore()
}

生命周期处理 #

页面退出 #

页面退出或不再消费蒙版信息时，关闭输出、解绑监听并释放播放器，同时由业务清理渲染层缓存的 SVG。

player.setBarrageMaskEnabled(false)
player.setBarrageMaskInfoListener(undefined)
player.release()

播放结束 #

播放结束后，建议停止生成新弹幕并清空当前 SVG 蒙版。已经进入屏幕的弹幕可以继续完成剩余动画。循环播放开始下一轮时，再恢复蒙版监听和运行时开关。

常见问题 #

开启后没有蒙版回调怎么办？ #

请依次检查：

• SDK 版本为 3.8.1-tob 或更高版本，License 为有效的高级版或企业版。
• 使用 VePlayer 自有播放器内核，而非系统 AVPlayer。
• Vid 模式下，PlayAuthToken 包含 NeedBarrageMask: true，且视频已生成蒙版文件。
• URL 模式下，在创建播放器前已设置有效的蒙版 URL。
• 已注册 MaskInfoListener，并调用 setBarrageMaskEnabled(true)。

蒙版尺寸或位置不正确怎么办？ #

检查 SVG viewBox 与视频内容实际显示区域的映射。使用 AspectFit 等模式时，需要扣除上下或左右黑边，并统一 px 与 vp 的坐标单位。旋转屏幕、切换全屏或改变播放器尺寸后，重新计算变换矩阵。

弹幕全部消失或主体区域反向显示怎么办？ #

检查合成方向。HarmonyOS 蒙版中有像素的区域是弹幕允许显示区，应使用 destination-in；使用 destination-out 会得到相反结果。同时检查是否正确解析 fill-rule="evenodd"。

关闭后仍显示最后一帧蒙版怎么办？ #

运行时开关只停止后续输出，不会清理已绘制的画布。关闭开关或收到播放结束事件时，业务需要主动清空渲染层缓存的 SVG。
