通过流水线自动转换 Nydus 加速镜像

本文介绍如何借助火山引擎持续交付与镜像仓库的联动能力，在向镜像推送原始镜像后，自动触发流水线完成 Nydus 加速镜像的转换与回推，实现推送即转换的全自动镜像加速链路。

背景信息

Nydus 是一种支持按需加载（Lazy Loading）的容器镜像加速格式，可显著降低容器冷启动时的镜像拉取耗时。火山引擎镜像仓库支持托管符合 OCI 标准的云原生制品，包括 Nydus 格式的加速镜像副本。

业务镜像通常由流水线流程推送至镜像仓库。将镜像仓库的事件通知与持续交付的镜像源 Webhook 触发器串联，即可在每次推送原始镜像后，自动转换出带 -nydus 后缀的加速镜像，全程无需人工干预。

实现流程

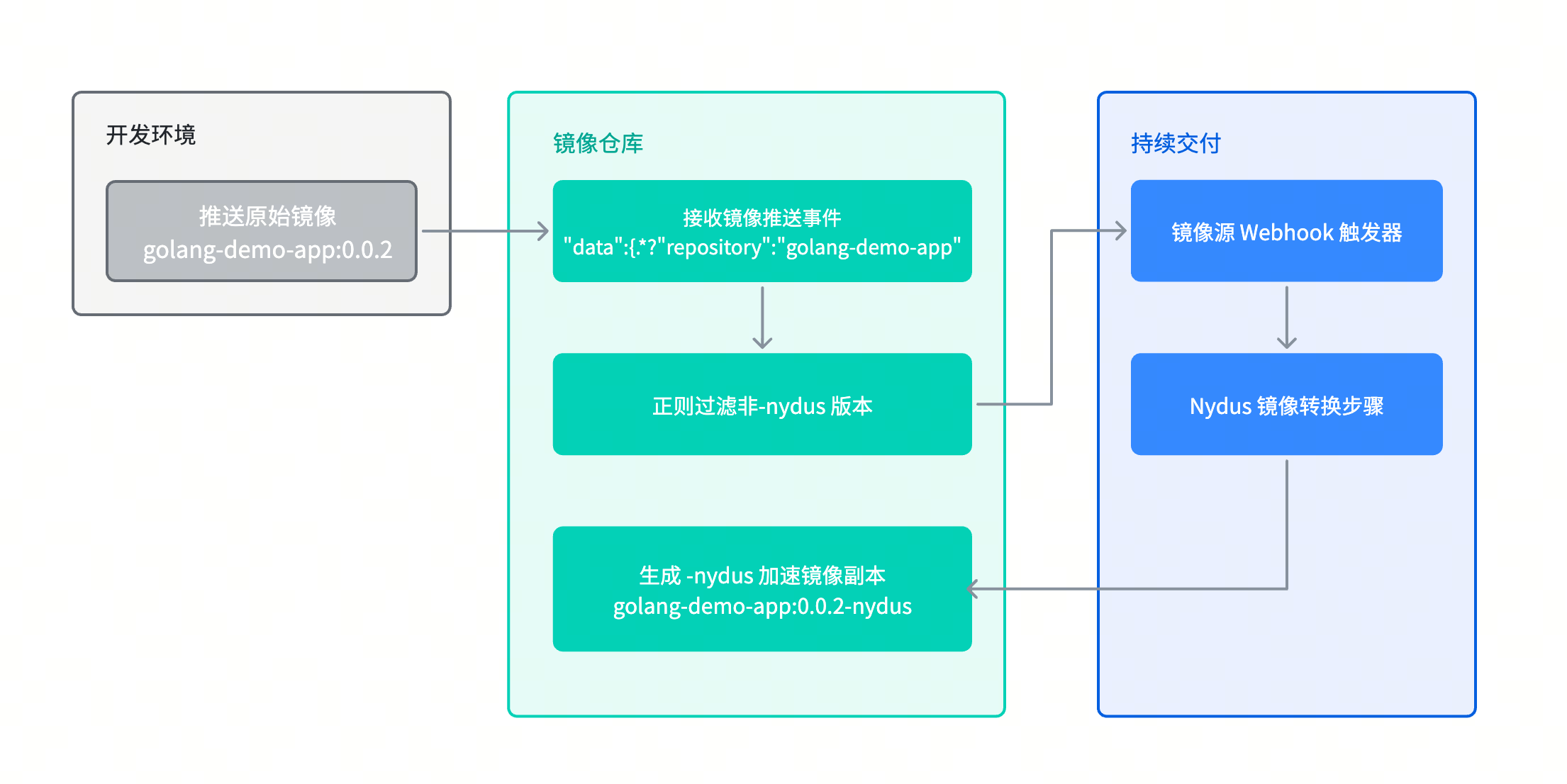

Nydus 镜像自动转换的整体流程如下图所示。

前提条件

已在镜像仓库创建实例、命名空间与 OCI 制品仓库（ golang-demo-app）。

本地环境已准备镜像。

操作步骤

第一步：创建流水线

在持续交付中创建一条用于 Nydus 转换的流水线。

登录持续交付控制台。

在左侧导航栏选择工作区，在工作区页面单击目标工作区名称，进入当前工作区。

在右侧流水线页面单击创建流水线。

在选择流水线模板对话框选择空白模板，单击创建。

第二步：添加动态自定义变量 tag

在流水线中创建动态自定义变量 tag ，后续 Nydus 镜像转换任务中使用自定义变量 $(parameters.tag) 动态设置转换后镜像的版本号。

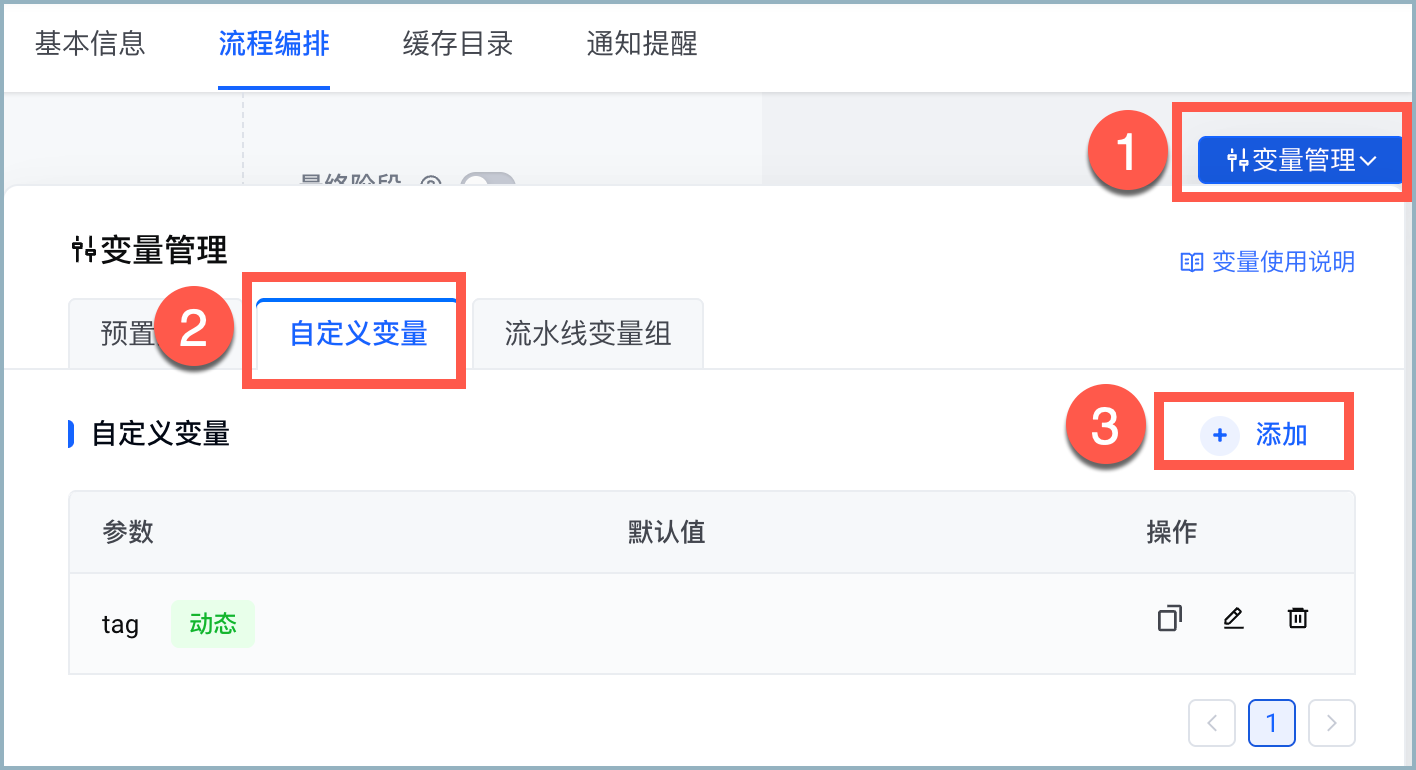

在流程编排页面，单击变量管理 > 自定义变量 > 添加。

配置自定义变量的参数，完成后单击确定。本文仅介绍和本场景相关的参数，完整的参数介绍参见自定义变量。

配置项	说明
参数	输入自定义变量的名称。本示例为 tag。
类型	选择变量的类型，本示例按照字符串。
动态	是否打开动态设置开关，本示例选择开启。

第三步：添加Nydus 镜像转换

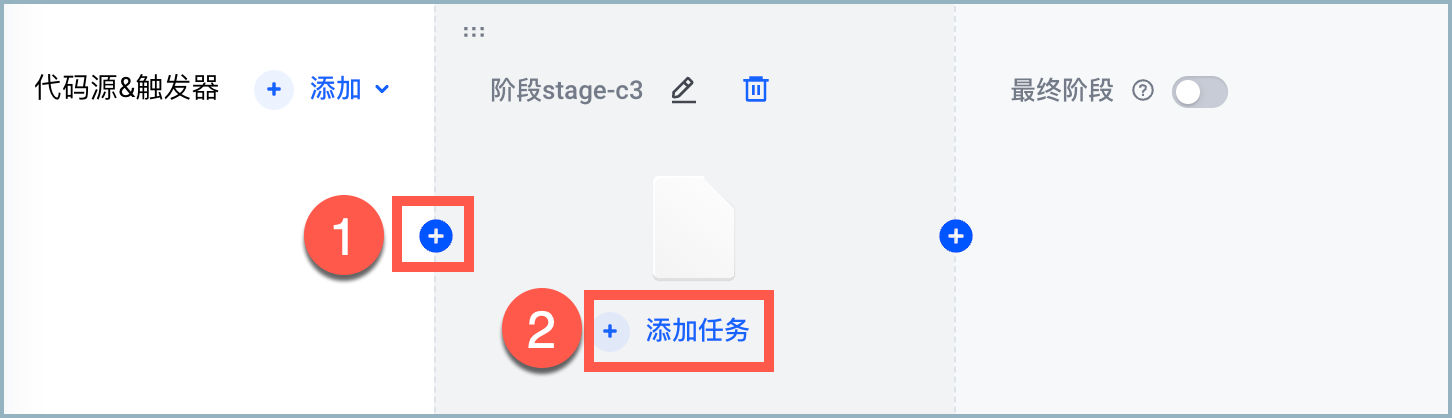

在流程编排中，单击 + > 添加任务。

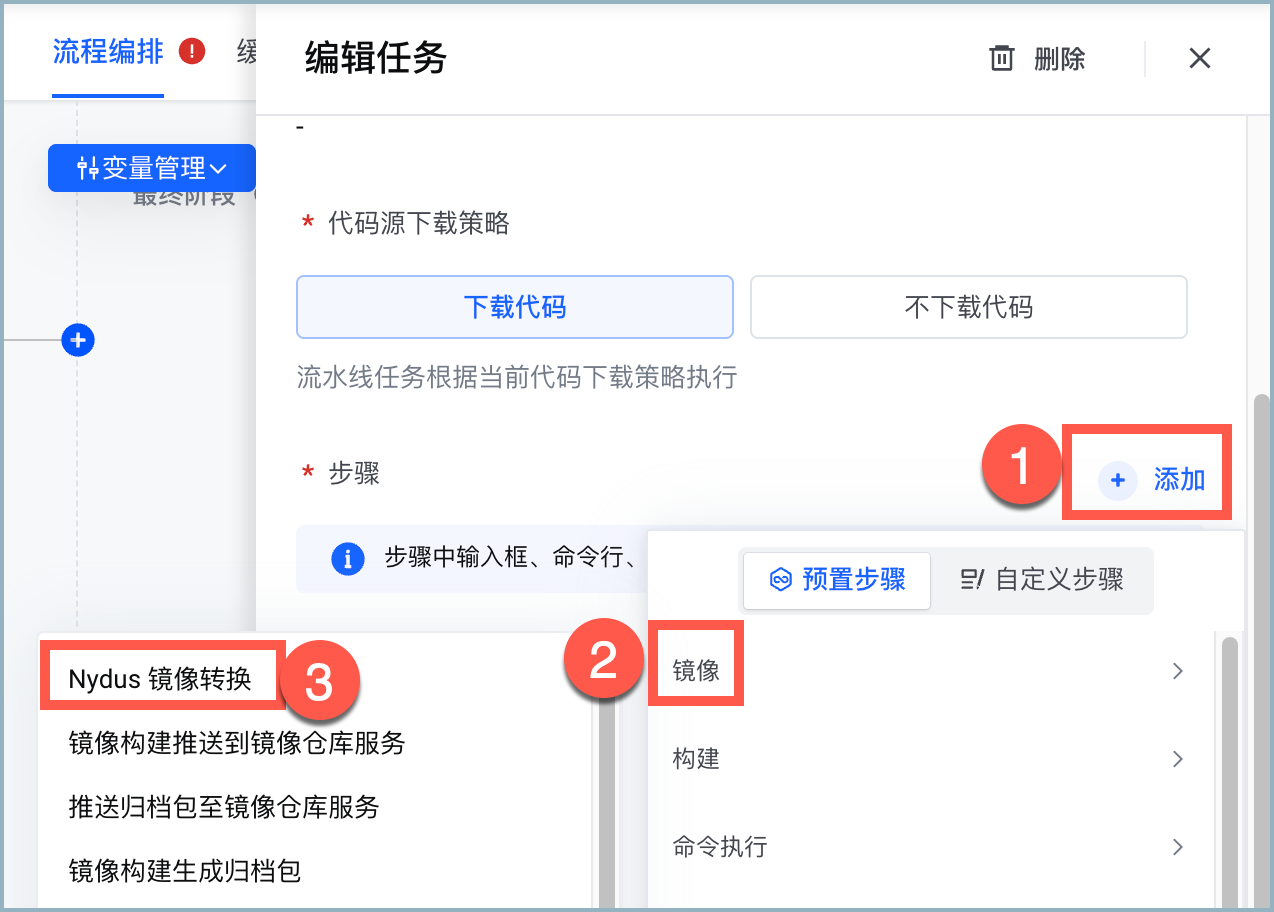

在步骤单击添加 > 镜像 > Nydus 镜像转换。

配置任务参数，完成后单击确认。本文仅介绍和 Nydus 镜像任务转换相关的参数，完整的参数保持默认值。

配置项	说明
步骤名称	默认为 Nydus 镜像转换，支持自定义步骤名称。
源镜像地域	选择待转换镜像所属镜像仓库的地域。目前支持的地域请参见镜像仓库开服地域。说明由于网络影响，使用公共资源池推送至柔佛地域可能需要较长时间。建议更换为私有资源池推送柔佛任务。
源仓库实例	选择前提条件中待转换镜像所属的镜像仓库实例。
源命名空间	注意命名空间必须已存在，否则将推送失败，报错 401 Unauthorized。选择前提条件中待转换镜像所属镜像仓库命名空间。
源 OCI 制品仓库	选择前提条件中待转换镜像所属的 OCI 制品仓库。本示例为 golang-demo-app。
源镜像版本	使用自定义变量$(parameters.tag)动态设置版本号。

第四步：创建镜像源 Webhook 触发器

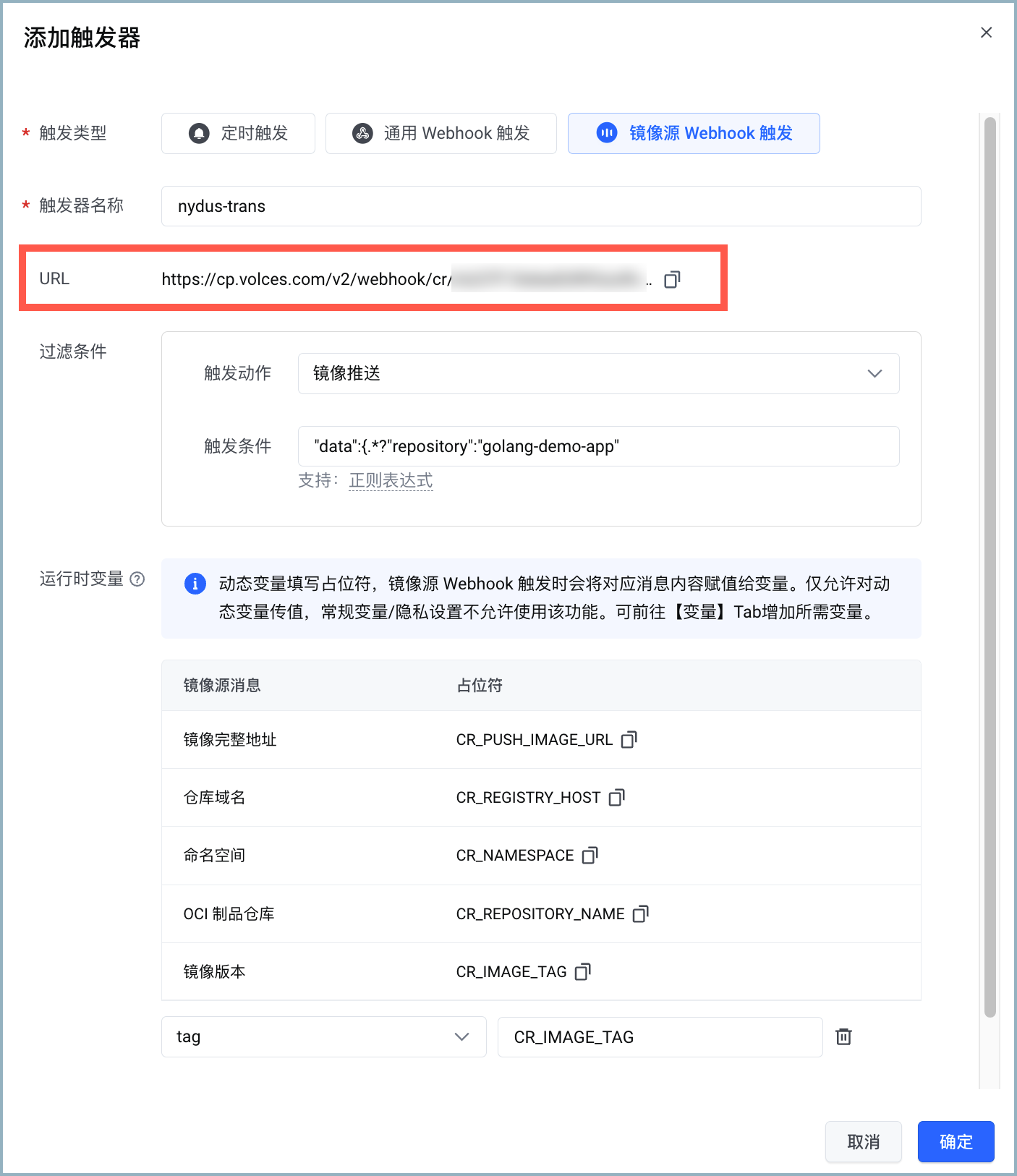

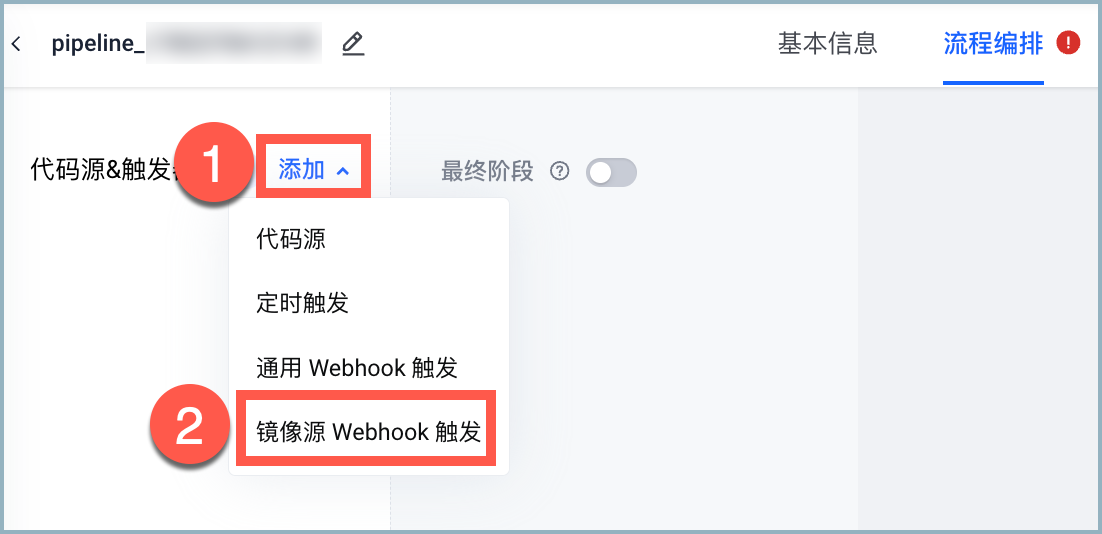

在流水线的流程编排页签的代码源&触发器区域，单击添加 > 镜像源 Webhook 触发。

配置触发规则，配置完成后单击确定。本文仅介绍和本场景相关的参数，完整的参数介绍参见镜像源 Webhook 触发。

配置项	说明
触发器名称	自定义镜像源 Webhook 触发器的名称。
URL	说明后续在镜像仓库创建事件通知时，需要在目标 URL 填写该值。当前流水线的 Webhook URL，流水线通过该 URL 接收镜像仓库的 Webhook 事件通知。
过滤条件	配置触发流水线运行的触发动作和触发条件。触发动作：选择触发流水线运行的事件，本示例选择镜像推送。触发条件：本示例填写"data":{.*?"repository":"golang-demo-app"，当推送golang-demo-app OCI 制品仓库下的镜像时触发流水线。
运行时变量	配置镜像仓库 Webhook 触发流水线时，动态变量的实际使用值。动态变量：本示例添加第二步已创建的自定义动态变量，动态设置转换后镜像的版本号。单击添加，选择 tag。占位符：填写 CR_IMAGE_TAG。

单击保存，保存流水线配置。

第五步：配置镜像仓库事件通知

在镜像仓库 CR 中创建事件通知规则，使原始镜像推送后能向流水线触发器发送 Webhook。

登录镜像仓库控制台。

在顶部导航栏，选择目标地域。

在左侧导航栏单击事件通知。

在事件通知页面，单击创建通知规则。

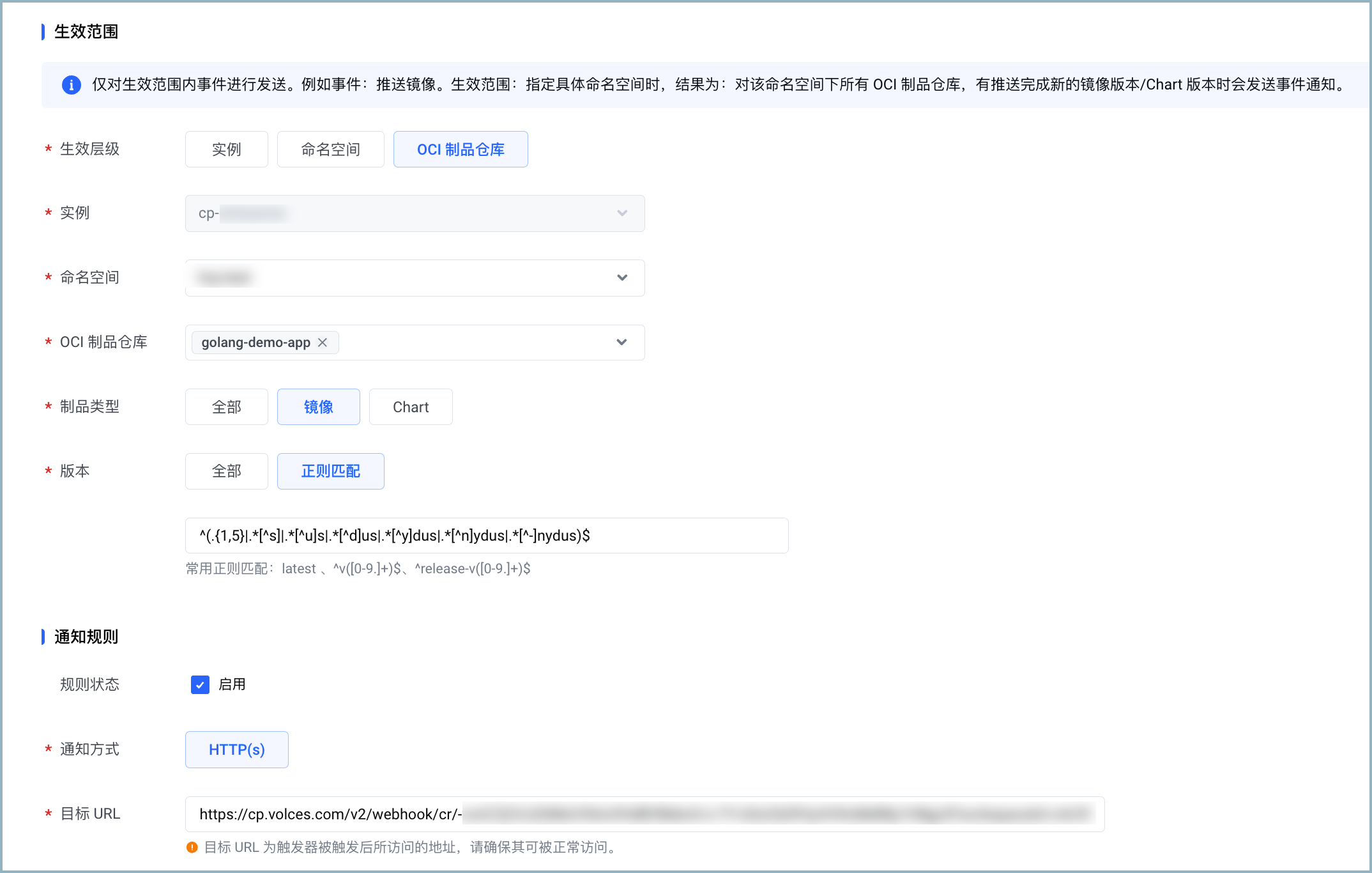

配置规则参数。本文仅介绍和本场景相关的参数，完整的参数说明参见创建镜像推送通知规则。

配置项	说明
生效范围
生效层级	选择 OCI 制品仓库。
实例	选择待转换镜像所属的实例。
命名空间	选择待转换镜像所属的命名空间。
OCI 制品仓库	选择待转换镜像所属的 OCI 制品仓库。本示例为 golang-demo-app。
制品类型	选择镜像。
版本	本示例选择正则匹配，填入 ^(.{1,5}\|.[^s]\|.[^u]s\|.[^d]us\|.[^y]dus\|.[^n]ydus\|.[^-]nydus)$，排除以 -nydus 结尾的版本号。
通知规则
规则状态	点击启用，启用通知规则。
通知方式	选择支持 HTTP（s）。
目标 URL	事件触发后访问的 URL 地址，通知的信息将传递到该地址中。本示例填写第四步中持续交付触发器的 Webhook 的地址。
自定义 Header	支持根据业务场景，自定义目标 URL 的 Header。

结果验证

完成上述配置后，推送一个原始镜像即可触发整条自动转换链路。

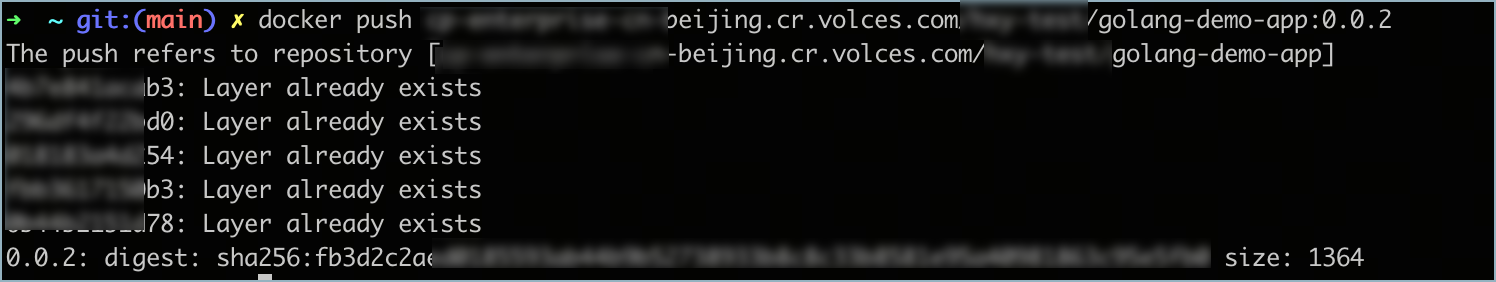

通过以下命令推送原始镜像至镜像仓库，推送镜像的操作详情参见推送和拉取制品。

docker push ****-cn-beijing.cr.volces.com/****/golang-demo-app:0.0.2

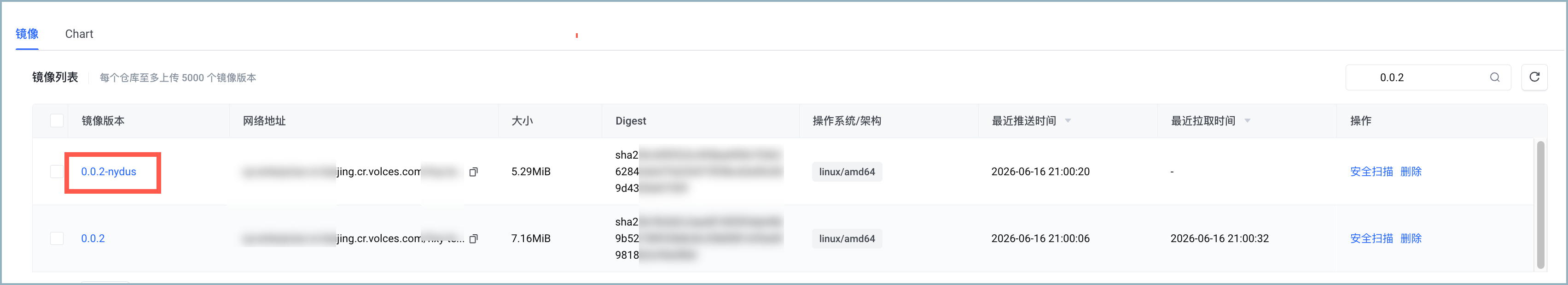

在镜像仓库的目标 OCI 制品仓库（本示例为 golang-demo-app）的镜像列表中，存在 -nydus 后缀的加速镜像副本即操作成功。
