当您在云服务器（ECS）中部署业务时，允许接入托管 Prometheus，实现对 ECS 实例基础资源和业务的监控。本文为您介绍如何监控 ECS 实例中搭建的业务。 ## 背景信息当您的应用（例如：数据库、中间件等）部署在 ECS 实例中时，由于应用可能分散部署在一个或多个 VPC 内，且每个 VPC 内也有可能配置了多个 ECS 实例。此时，为了保证应用工作正常，您需要实现对这些 ECS 实例、基础组件和业务应用本身进行统一的观测。基于应用本身的特点，托管 Prometheus 支持如下方法实现 ECS 实例和应用的观测： * 对于符合云原生的组件或应用，由于直接提供了符合 Prometheus 要求的 Metrics 端口，因此可以直接接入托管 Prometheus，实现指标的观测。 * 对于一些传统应用和中间件，由于没有提供用于 Prometheus 监控的接口，也不支持 Prometheus 数据格式。您可以在 VPC 内的 ECS 实例上，部署对应的 exporter，然后接入托管 Prometheus，完成服务发现和指标观测。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_b9e767f1d389b78c74e0fb15b529ec84.png)

说明

ECS 实例本身资源的观测方式，请参见云服务器接入或监控 ECS 实例。

本文以部署在 ECS 实例中的 RabbitMQ 为例，介绍如何观测 ECS 实例中部署的应用。在 ECS 实例中搭建 RabbitMQ 的方法，请参见搭建 RabbitMQ。

## 前提条件 * 托管 Prometheus 和云服务器，必须在相同地域。 * 已创建云服务器实例，并绑定公网 IP，详情请参见 [购买云服务器实例](https://www.volcengine.com/docs/6396/67743)。 * 已创建托管 Prometheus 工作区，详情请参见 [创建工作区](https://www.volcengine.com/docs/6731/106522)。 ## 操作步骤 ### 步骤一：配置安全组为了保证托管的采集器能够正确采集到 ECS 实例的监控数据，您需要首先配置指标采集使用的安全组。步骤如下： 1. 登录 [私有网络控制台](https://console.volcengine.com/vpc)。 2. 在左侧导航栏中选择 **安全组**。 3. 在安全组列表中，单击 **创建安全组**，配置托管采集器使用的安全组。该安全组会在配置集成任务时，绑定在托管采集器的 Pod 网卡上，允许托管采集器访问指定的目标 IP 网段和端口。 * 在 **私有网络** 下拉菜单中，选择用户的 VPC。 * 在 **访问规则** 中，选择 **出方向**，单击 **添加规则**，配置托管采集器的安全规则。其中，目的 IP 地址为采集目标所在的网段，例如`172.16.0.0/12`，端口号为 TCP 协议`9419`端口。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_8f634b185141cc97dfd87cae1b025829.png) 4. 配置 ECS 实例使用的安全组，本文以 **Default** 安全组为例。在 **入方向规则中**，添加规则，放通指标采集端口。其中，源地址为上文中配置的采集器的安全组，端口为 TCP`9419`端口。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_03533d4fc784395435500b10d43e3d68.png)

说明

您也可以创建一个新的安全组，并将托管采集器和 ECS 实例均加入到该安全组。此时，无需配置新的访问规则，新创建安全组中的默认的出规则和入规则，即可实现托管采集器和 ECS 实例之间的互访。

### 步骤二：在 ECS 实例中部署 rabbitmq_exporter 为了保证托管采集器能够正确的采集到 ECS 实例中 RabbitMQ 的指标，需要在 ECS 实例中安装 rabbitmq_exporter。 1. 登录 ECS 实例。详情请参见 [登录实例](https://www.volcengine.com/docs/6396/81018)。 2. 执行以下命令，下载 rabbitmq_exporter。 ```bash wget https://github.com/kbudde/rabbitmq_exporter/releases/download/v1.0.0-RC19/rabbitmq_exporter_1.0.0-RC19_linux_amd64.tar.gz ``` 3. 执行以下命令，解压 rabbitmq_exporter 安装包。 ```bash tar -zxvf rabbitmq_exporter_1.0.0-RC19_linux_amd64.tar.gz ``` 4. 在 ECS 实例中创建 rabbitmq_exporter 的配置文件`config.example.json`，并完成配置。 ```bash sudo vi config.example.json ``` 配置文件中的内容如下： ```JSON { "rabbit_url": "http://127.0.0.1:15672", "rabbit_user": "guest", "rabbit_pass": "guest", "publish_port": "9419", "publish_addr": "", "output_format": "TTY", "ca_file": "ca.pem", "cert_file": "client-cert.pem", "key_file": "client-key.pem", "insecure_skip_verify": false, "exlude_metrics": [], "include_exchanges": ".*", "skip_exchanges": "^$", "include_queues": ".*", "skip_queues": "^$", "skip_vhost": "^$", "include_vhost": ".*", "rabbit_capabilities": "no_sort,bert", "aliveness_vhost": "/", "enabled_exporters": [ "exchange", "node", "overview", "queue", "aliveness" ], "timeout": 30, "max_queues": 0 } ``` 需要重点关注和修改的参数，如下表所示。 |参数 |说明 | |---|---| |rabbit_url |RabbitMQ 所在 ECS 实例的 IP 地址和端口号。由于本例中 RabbitMQ 与 rabbitmq_exporter 部署在相同的 ECS 实例中，因此配置为`http://127.0.0.1:15672`。 | |rabbit_user |RabbitMQ 登录的用户名。该用户需要具备`administrator`或`monitoring`权限，配置方式请参见 [搭建 RabbitMQ](https://www.volcengine.com/docs/6396/75299)。 | |rabbit_pass |RabbitMQ 登录的密码。 | |publish_port |RabbitMQ 指标暴露端口号，默认为`9419`。 |

说明

rabbitmq_exporter 更多参数配置，请参见官方文档。

5. 执行以下命令，启动 rabbitmq_exporter。 ```bash ./rabbitmq_exporter -config-file config.example.json & ``` 预期反馈结果如下，能够看到 rabbitmq_exporter 可以正确地采集指标。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_b286a16abafde4508c809e366134db0b.png) 6. 在 ECS 实例中执行以下命令，确定 rabbitmq_exporter 工作正常，查看监控数据。 ```bash curl 127.0.0.1:9419/metrics ``` 预期反馈结果如下，能够正常查看到监控信息，说明 rabbitmq_exporter 工作正常。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_d6ace798b7e032872787905e36852d7a.png) ### 步骤三：配置集成任务 1. 登录 [VMP 服务控制台](https://console.volcengine.com/observe/prometheus)。 2. 在顶部导航栏，选择目标地域。 3. 单击左侧导航栏的 **接入中心 ** \> ** 组件**，并选择 **云服务器自定义采集**。 4. 在 **创建 ECS 接入任务** 页面中，单击 **创建接入任务**。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_5c1d7754393c92fc0d2910d0240ef8a3.png) 5. （可选）服务授权。 1. 当第一次配置 ECS 集成任务时，需要对 VMP 服务面向 ECS 服务和 VPC 服务进行跨服务访问授权。单击 **去授权**，配置服务授权。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_74e5bb49601a34dcc7433b5d10b85283.png) 2. 单击 **立刻授权**，为 VMP 跨服务访问请求进行授权。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_9e75b7051066081ebf2292aa3579befd.png) 6. 配置接入任务的详细信息。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_7e1d79c40efb641c1877570223f0bf92.png) |配置项 |说明 | |---|---| |任务名称 |配置集成任务的名称。支持中文、英文大小写、数字和下划线`_`，取值范围为 1～40 个字符。 | |工作区 |选择已创建的托管 Prometheus 工作区。 | |ECS VPC |选择 ECS 实例所在的 VPC。 | |安全组 |选择托管采集器使用的安全组，允许托管采集器访问用户 VPC 中的资源。支持多选。

注意

为确保托管采集器能够正确采集到 ECS 中的指标，请将目标网段、端口添加到所选的安全组出访问规则中。

| |子网 |选择进行服务发现的 VPC 子网。系统会在选择的子网下进行 ECS 服务发现，监控所有符合要求的 ECS 实例。支持多选。 |

说明

配置集成任务后，系统会自动在目标 VPC 内创建弹性网卡 ENI，用于打通采集器与用户 VPC 的网络。该 ENI 将绑定用户在上述配置中指定的子网和安全组。您可以登录 VPC 控制台的网卡页面进行查看，其名称前缀为 catena_vmagent。有关弹性网卡的更多信息，请参见弹性网卡概述。

7. Job 配置，指定采集间隔、服务发现的端口号等。 ```yaml global: scrape_interval: 15s scrape_timeout: 10s scrape_configs: - job_name: ecs scheme: http metrics_path: /metrics volc_sd_configs: - port: 9419 ```

说明

更多配置项说明，请参见云服务器接入。

Job 配置修改并下发后，约 1 分钟后才会生效，请您耐心等待。

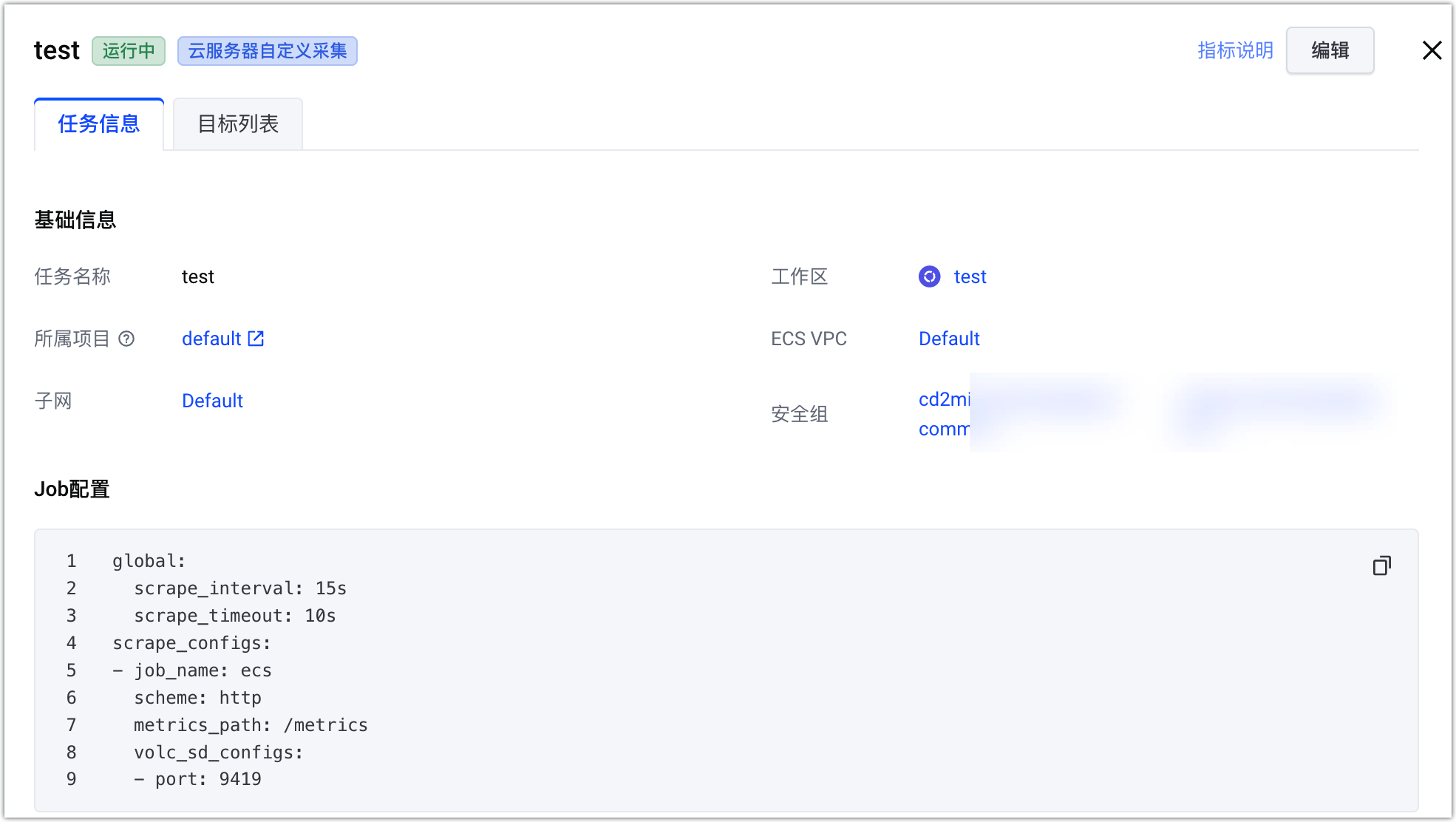

8. 单击 **确认**，完成配置。 ## 查看结果配置完成后，您可以查看任务状态和任务详情。确定目标 ECS 实例是否正确接入 Promethues 服务。 1. 单击左侧导航栏的 **接入任务**，并选择 **托管环境** 页签。 2. 单击目标任务的名称，即可查看任务详情。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_7a39a4d72620f2a2e29e164fda6b18c9.png) ## 查看信息 ### 指标您可以使用托管 Prometheus 的 Explore 功能来快速查询和展示指标数据。详情请参见 [指标查询](https://www.volcengine.com/docs/6731/195523)。

说明

RabbitMQ 的常见指标，请参见官方文档。

### 大盘您可以自建 Grafana，并通过 Grafana 查看 RabbitMQ 的指标和创建大盘。包括： * [在容器服务集群中部署 Grafana 并接入工作区](https://www.volcengine.com/docs/6731/126068) * [在云服务器实例中部署 Grafana 并接入工作区](https://www.volcengine.com/docs/6731/1545456) ### 告警您可以在托管 Prometheus 的告警中心配置 RabbitMQ 的相关告警。详情请参见 [创建告警规则](https://www.volcengine.com/docs/6731/159016)。
