无法正确查看到预期的指标？

托管 Prometheus 支持监控容器服务等云服务，也支持通过 ServiceMonitor、PodMonitor、Service/Pod annotation 进行服务发现。但是，有时候当您完成配置后，却无法正确检索到预期指标。本文为您介绍如何进行此类故障的排除。

故障现象

使用托管 Prometheus 进行容器服务集群监控时，开启资源监控或配置 ServiceMonitor 或 PodMonitor 后，并未采集到期望的指标数据。

原因分析

造成您无法查看到期望指标的可能原因有：

查询语句错误，导致无法查询出正确的结果。

确认 Target 被发现且正常采集。

服务发现配置错误，导致 Target 未被正确发现。

业务 Pod 自身和采集端点异常。

查询的指标有误。

整体排障流程如下图所示。其中，Target、Exporter 端口均为示例。

排障步骤

步骤一：确认指标查询和写入

确认指标是否存在

在顶部导航栏，选择目标地域。

单击左侧导航栏的 Explore，进入 Explore 页面。

在右上角的配置项中，配置需要查询指标的工作区，并在指标检索文本框内，输入对应的指标名称，确认指标是否已经被采集和存储。

确认指标查询语句

查询指标时，请首先确认您使用的查询语句正确。错误的查询语句会导致查询出的指标错误，或者干脆查询不出任何结果。

如果查询语句有问题，请及时修改。查询语句的使用方法，请参见 PromQL 基本用法。

检查写入指标

单击左侧导航栏的工作区，在工作区列表中选择需要查看监控数据的的工作区，单击工作区名称，进入工作区配置界面。

在左侧导航栏中单击监控。

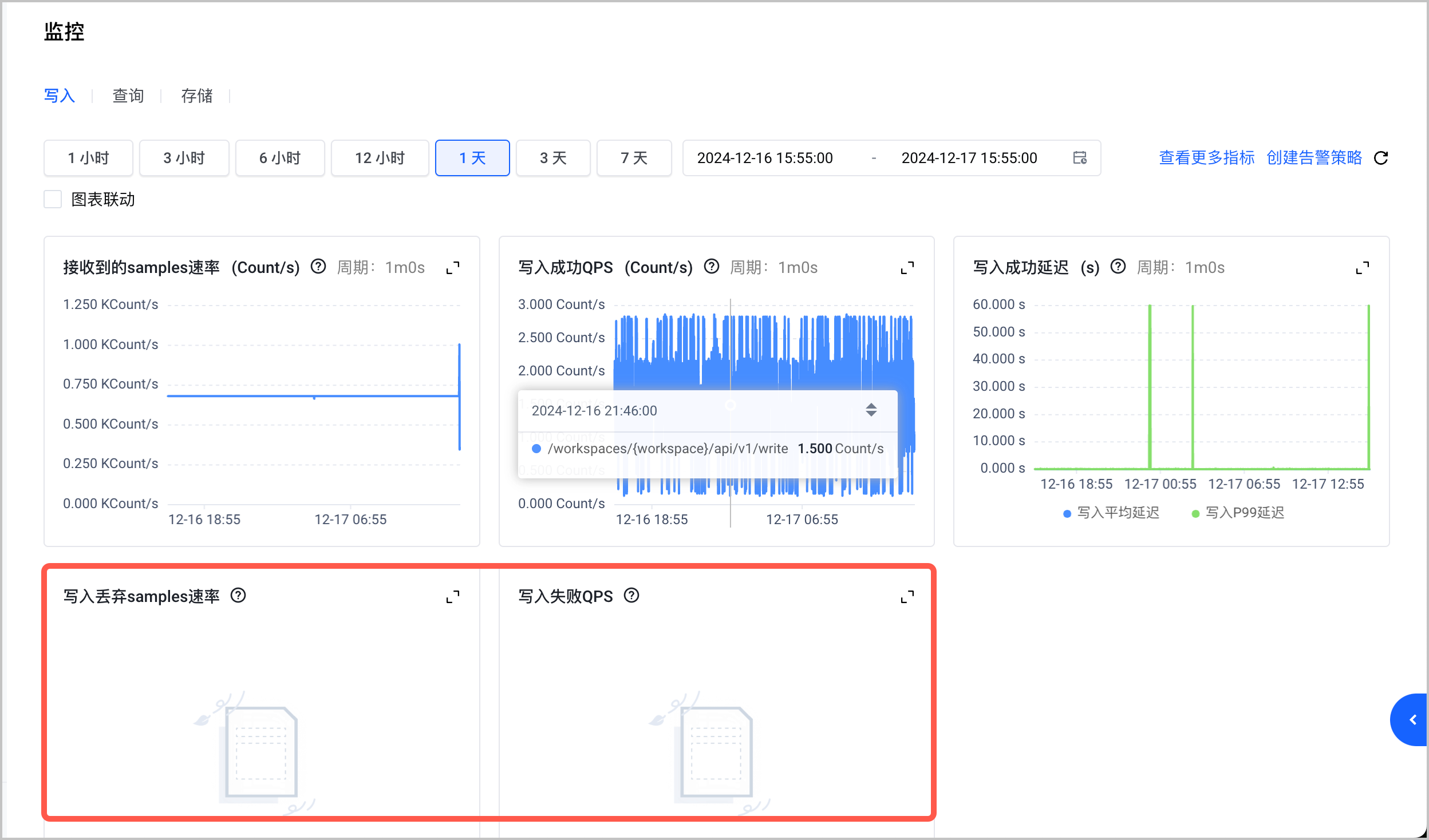

在监控页面，检查工作区的自监控，查看是否有被限流或者丢点的流量。

步骤二：确认 Target 被发现且正常采集

您可以采用如下步骤，确定采集器是否正确发现 Target 且正常采集：

（推荐）方式一：通过 prometheus-agent dashboard 确认 Target 状态

prometheus-agent 提供了一个使用便捷的排障页面，大部分场景下都可以依赖该页面排查出问题。

访问 prometheus-agent dashboard。

通过本地浏览器访问

通过 port-forward 方式本地访问 prometheus-agent 的端口。

# 本地执行
kubectl -nkube-system port-forward svc/vmagent-prometheus-agent 8429:8429

说明

需要确保本地可以通过 kubeconfig 公网访问。如果有其他类似隧道的方式，也可以打通本地到 K8s prometheus-agent 网络。

默认监听本地 localhost 端口，如果需要全网卡，请在命令行中添加 --address 0.0.0.0。

kubectl -nkube-system port-forward svc/vmagent-prometheus-agent 8429:8429 --address 0.0.0.0

本地访问 localhost:8429。

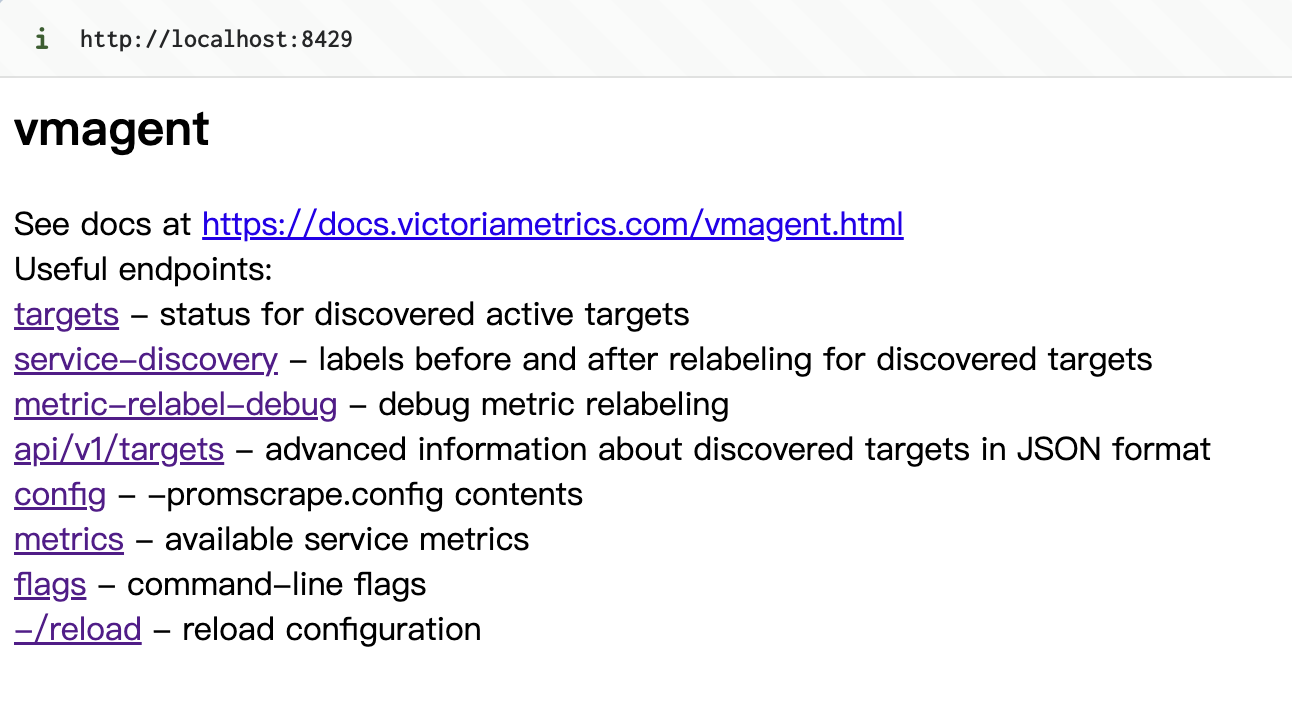

您需要关注 targets 和 service-discovery 这两个模块。首页如下所示。

无法本地访问的替代方式

某些场景下无法本地访问 dashboard，比如临时排查问题申请了线上用户的 kubectl 读权限后，虽然可以执行 kubectl port-forward，但是无法通过本地浏览器访问 dashboard，只能通过手动 curl prometheus-agent API 查看返回的 JSON 内容。

curl 命令	说明
curl localhost:8429/targets	查询 target 抓取状态，会返回类似如下的打印信息。您可以通过 grep 的方式过滤具体的 job。对应 dashboard 的 target 列表。 job=nodeScrape/kube-system/kubelet-cadvisor/1 (3/3 up) state=up, endpoint=https://192.168.XX.XX:10250/metrics/cadvisor, labels={ecs="i-ydh******9xk",instance="192.168.XX.XX",job="kubelet-cadvisor",machine="ncsd****ibkg",machinepool="pcsd****if30",node="192.168.XX.XX"}, scrapes_total=85661, scrapes_failed=5, last_scrape=6229ms ago, scrape_duration=41ms, samples_scraped=1603, error= state=up, endpoint=https://192.168.XX.XX:10250/metrics/cadvisor, labels={ecs="i-ydh****rfb",instance="192.168.XX.XX",job="kubelet-cadvisor",machine="ncsc****h3j0",machinepool="pcsc****h3ig",node="192.168.XX.XX"}, scrapes_total=85661, scrapes_failed=1, last_scrape=3407ms ago, scrape_duration=47ms, samples_scraped=1483, error= state=up, endpoint=https://192.168.XX.XX:10250/metrics/cadvisor, labels={ecs="i-ydg****0p6",instance="192.168.XX.XX",job="kubelet-cadvisor",machine="ncs3****islg",machinepool="pcs3******ssv0",node="192.168.XX.XX"}, scrapes_total=85660, scrapes_failed=3, last_scrape=14092ms ago, scrape_duration=92ms, samples_scraped=4593, error= 在命令 curl -H 'accept:text/html' 'http://localhost:8429/targets' 中加上 accept header，可以返回 html 的格式。
curl localhost:8429/api/v1/targets	查询较为详细的 JSON 形式的 target 信息，分为 activeTargets 和 droppedTargets，每个 targets 里包括 meta labels。 { "status": "success", "data": { "activeTargets": [ ], "droppedTargets": [ ] } } 具体返回示例如下： "activeTargets": [ { "discoveredLabels": { "__address__": "192.168.XX.XX:10250", "__meta_kubernetes_node_address_Hostname": "192.168.XX.XX", "__meta_kubernetes_node_address_InternalIP": "192.168.XX.XX", ... "__metrics_path__": "/metrics/cadvisor", "__scheme__": "https", "__scrape_interval__": "15s", "__scrape_timeout__": "10s", "instance": "192.168.XX.XX", "job": "nodeScrape/kube-system/kubelet-cadvisor/1" }, "labels": { "ecs": "i-ydh9hrtxxcr9cxx9j9xk", "instance": "192.168.XX.XX", "job": "kubelet-cadvisor", "machine": "ncsd******ibkg", "machinepool": "pcsd******if30", "node": "192.168.XX.XX" }, "scrapePool": "kubelet-cadvisor", "scrapeUrl": "https://192.168.XX.XX:10250/metrics/cadvisor", "lastError": "", "lastScrape": "2024-12-06T14:20:02.71+08:00", "lastScrapeDuration": 0.054, "lastSamplesScraped": 1603, "health": "up" } ... ]
curl localhost:8429/config	查看 prometheus-agent 读取到的原始配置。一般用 servicemonitor 等 CR 配置采集，operator 会自动加上一些 relabel，可以通过这个命令查看到实际被 prometheus-agent 读取到的完整的 scrape 采集配置。

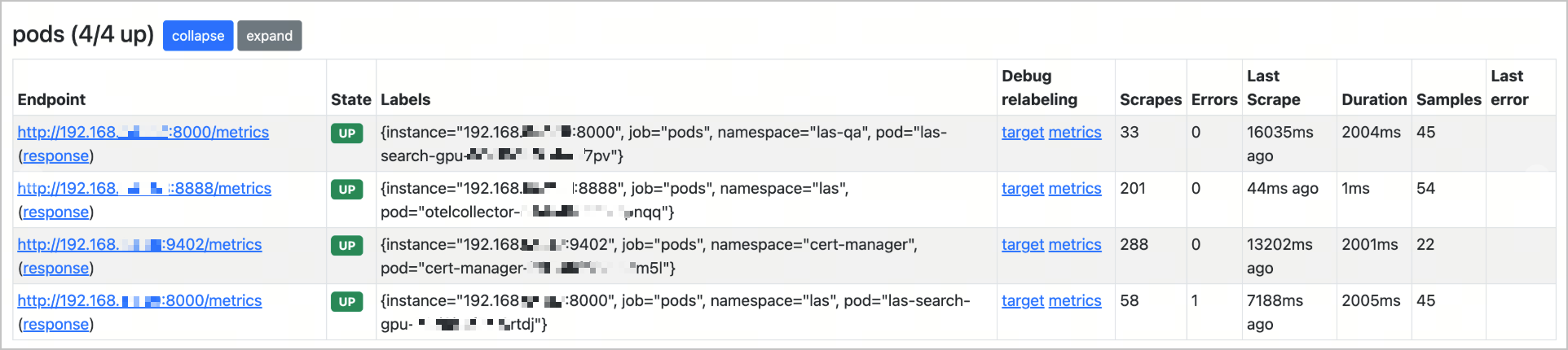

单击 prometheus-agent dashboard 的 targets，检查采集 Target 是否正常。

Taget 的名称来自配置的 job name，但是如果用 CR 的方式来配置，job 的命名格式为：

采集方式	对应格式
servicemonitor 采集	serviceScrape/<namespace>/<servicemonitor-name>/n
podmonitor 采集	podScrape/<namespace>/<servicemonitor-name>/n
vmnodescrape 采集	nodeScrape/<namespace>/<servicemonitor-name>/n
通过 pod 的 annotation 采集	pod

方式二：通过控制台确认 Target 状态

注意

通过 prometheus-agent dashboard 可以查看对应的服务是否被正确发现，控制台无法查看。

在顶部导航栏，选择目标地域。

单击左侧导航栏的 Explore，进入 Explore 页面。

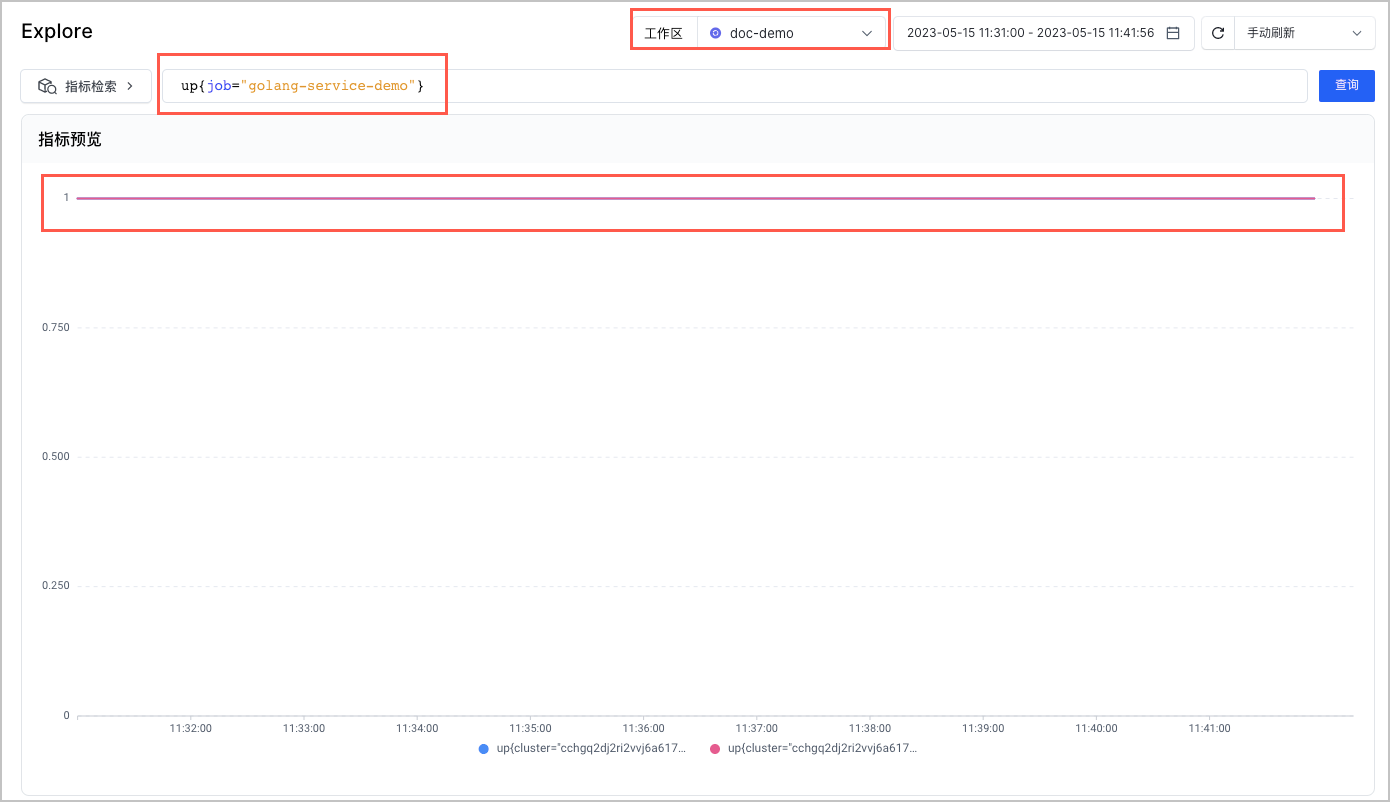

在右上角的配置项中，配置需要查询指标的工作区，并在指标检索文本框内，输入up{job="xxxx"}，查看对应的服务是否被正确发现。

验证结果和解决方案

验证结果	解决方案
Target 未被识别	如果在 dashboard 上未找到对应的 Target 配置，通常是因为自定义的配置里有问题。使用 CR 采集请检查 ServiceMonitor 或者 PodMonitor 配置是否正确。具体请参见服务发现。注意事项： ServiceMonitor 或者 PodMonitor 带有火山标识的 label volcengine.vmp: "true"，才会被 Prometheus-agent 发现。 kind: ServiceMonitor metadata: labels: volcengine.vmp: "true" ... ServiceMonitor 或者 PodMonitor 默认采集当前 namespace下的 pod。您可以加一个 namespaceSelector 指定 namespace 或者如下述运行采集所有的 namespace。 namespaceSelector: any: true ServiceMonitor 里的 selector 匹配的是 service 本身的 label，与 service spec 里的 selector 无关。使用 Pod Annotation 采集添加 Pod annotation 的格式参考如下： prometheus.io/path: /metrics prometheus.io/port: "8888" prometheus.io/scrape: "true" 注意 kube-system 命名空间下的 Pod 默认不会被采集。如果 Pod Yaml 里没有定义和 prometheus.io/port 定义一致的 port，则不会被采集。 ports: - containerPort: 8888 name: metrics

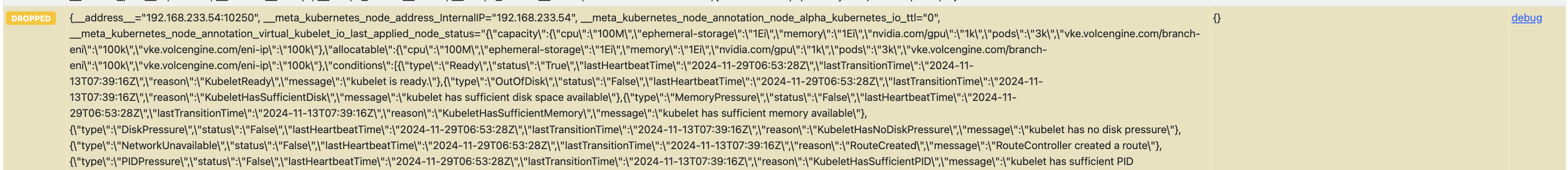

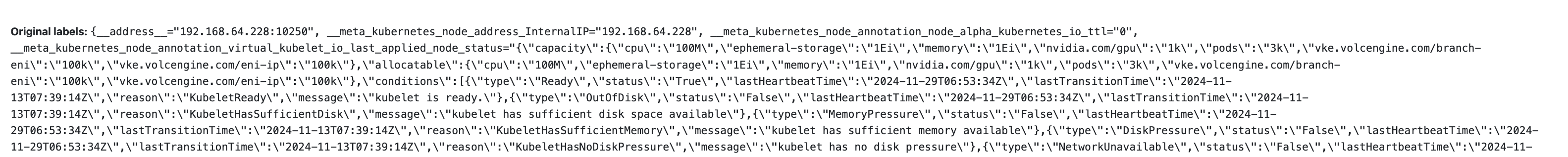

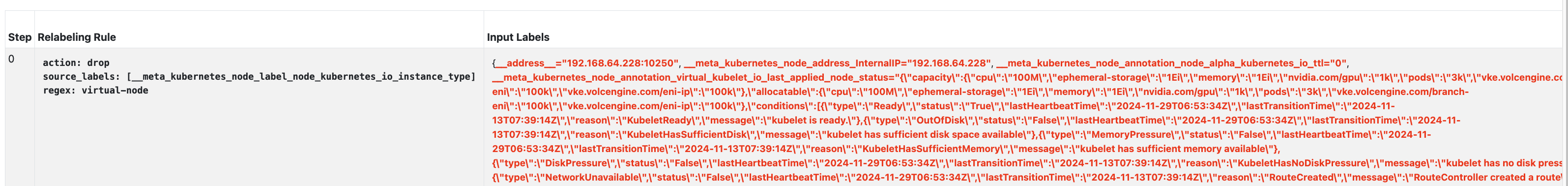

Target DROPPED	在 prometheus-agent dashboard 的 discovered targets 里，如果检查到有 Target 被 DROPPED，通常是因为错误使用 relabel 配置导致过滤了该指标。单击右边的 debug 链接进行排查。查看带有原始 meta label 的 original labels 指标。查看每一个 relabel 的 step 前后的结果。如果是红色，表示 drop 掉的 label。如果是蓝色，表示 add 上的 label。找到非预期的 step，和自定义的 relabel 配置进行对比，检查是否有问题。 relabel 使用详情，请参考 Configuration 和 Relabeling cookbook。
Target UP	如果 Target 状态是 UP，通常是其他原因导致的。通过以下步骤排障。检查 prometheus-agent 日志具体操作，请参见步骤三：检查采集器状态。部分指标未暴露检查基础指标大部分的常见指标，可以在 VKE 控制台观测配置查看，是否开启组件将指标 drop。自定义指标检查自定义 serviceMonitor/podMonitor 里的 relabel 配置，是否过滤了该指标。

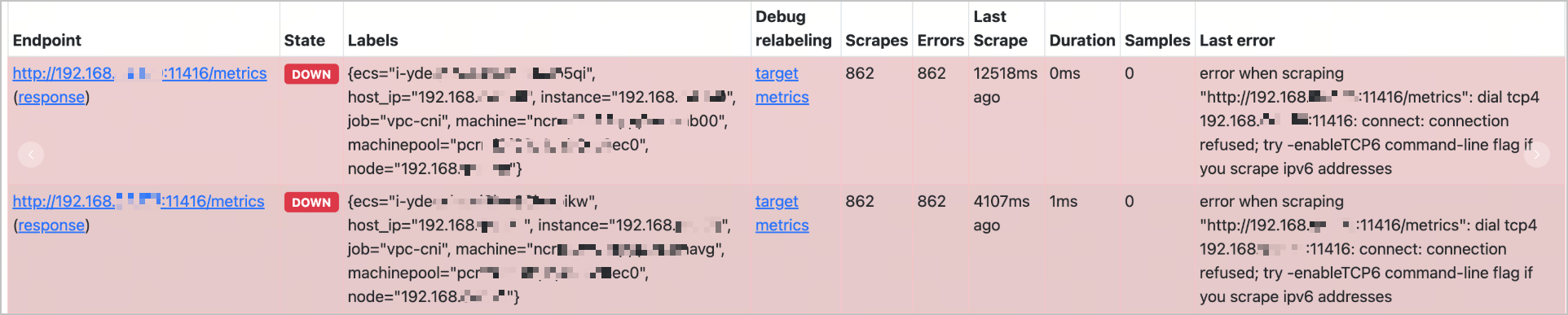

Target DOWN	如果 Target DOWN，请查看 last error 字段，通常可能原因为：网络问题：prometheus-agent 到 exporter 端口网络不通导致 connection refused。请检查网络问题，可能为安全组配置错误等。配置问题：比如 http 写成 https 等，导致请求直接返回 EOF 等。请结合步骤三：检查采集器状态排查具体问题。

步骤三：检查采集器状态

方式一：使用 kubectl 检查采样器状态

# 查看pod是否存在​
kubectl -nkube-system get po |grep vmagent​
# 查看pod事件​
kubectl -nkube-system describe po vmagent-prometheus-agent-0​
# 查看pod日志​
kubectl -nkube-system logs vmagent-prometheus-agent-0 -cvmagent --tail=100​

方式二：使用控制台检查采样器状态

登录容器服务控制台。

在左侧菜单栏中选择集群，并在右侧集群列表中选择采集器所在集群。

单击集群名称，进入集群配置页面。

在左导航栏中选择工作负载 > 有状态负载，在 kube-system 命名空间下，查看采集器 vmagent-prometheus-agent 的 Pod 状态和日志。

验证结果和解决方案

检查 prometheus-agent 状态

可能原因	解决方案
状态异常只有初始化 Job	如果 prometheus-agent 状态异常，仅有一个 pre-install Job。可能有 pre-delete Job，因为 vke addon 检测部署超时后会自动卸载。请查看 Job 对应 pod 的日志，查看 pod 的状态和事件等。部署 VKE 集群时，如果勾选了部署 prometheus-agent，但是部署的时间很长，可能是待部署 agent 的资源没运行，导致 prometheus-agent 组件部署超时（无法调度等），展示状态为异常。 pre-install Job 会调用 VKE 的 OpenAPI 接口获取默认指标列表，请检查 VKE pod 子网的安全组规则。

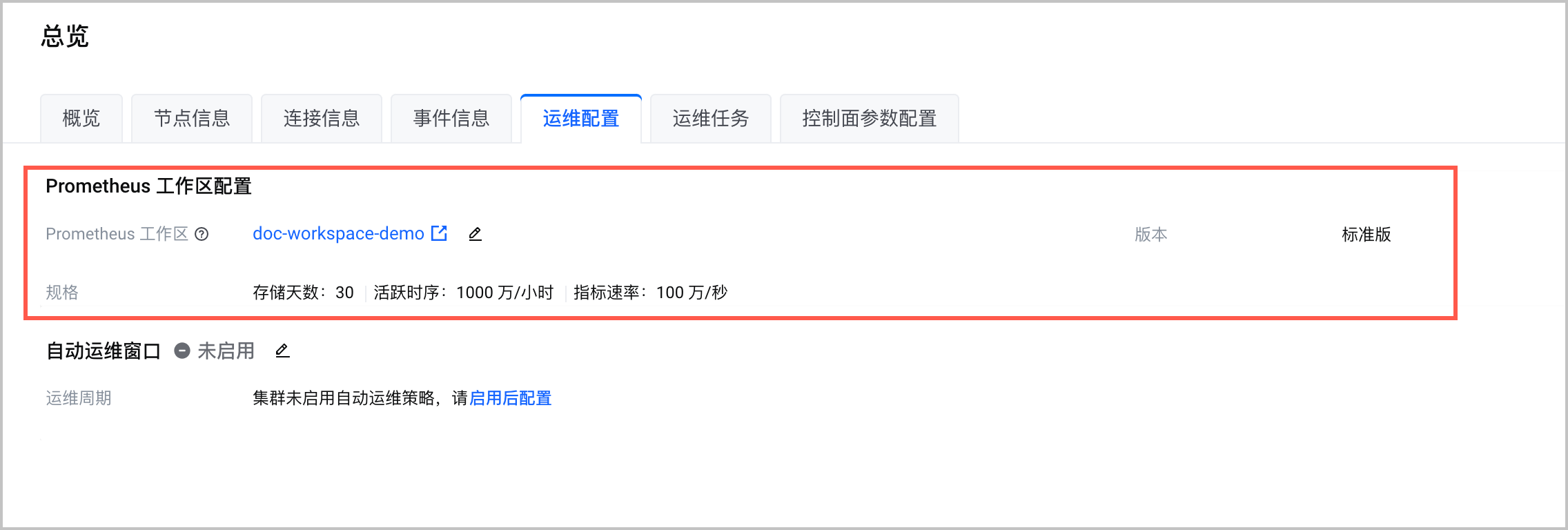

没有 prometheus-agent	检查 VKE 总览里的运维配置，确认已经开启 Prometheus 工作区。请检查集群里有 monitoring-config configMap。只有集群里有该 configMap，才会创建出 prometheus-agent。如果不存在，请单击此处提交工单。 # 检查是否有该configMap kubectl -nkube-system get cm monitoring-config

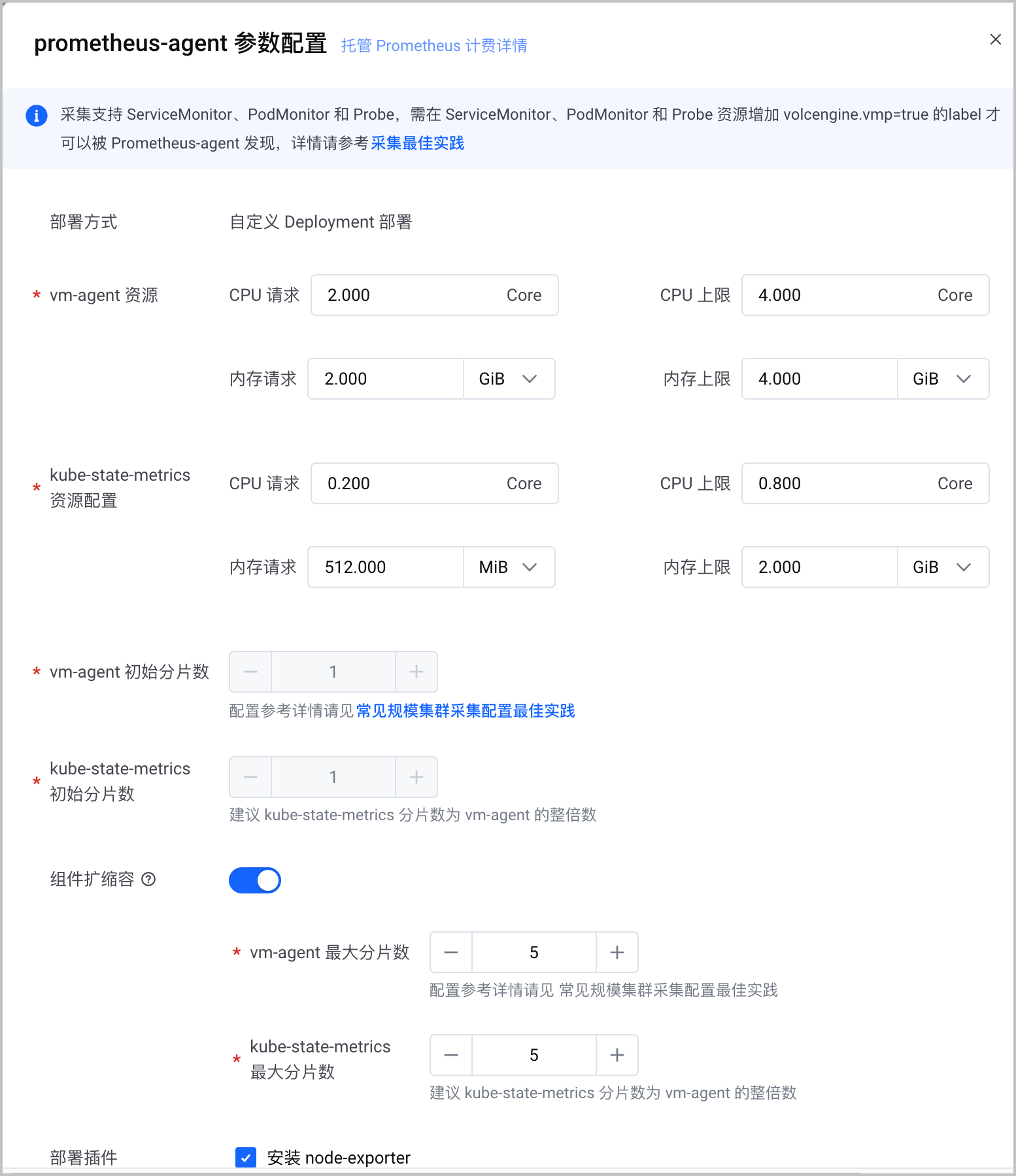

prometheus-agent OOM	建议在 prometheus-agent 的参数配置里完成以下操作：增大资源内存上限开启组件扩缩容

采集发送链路异常

可能的原因有：

exporter 和 prometheus-agent 的网络问题

说明

请先确保 exporter 状态正常和安全组配置正确。

prometheus-agent 本身有问题

prometheus-agent 到 vmp workspace 的问题

请结合检查 prometheus-agent 日志和 prometheus-agent 基础指标监控面板进行排查，具体操作步骤请参见检查 prometheus-agent 状态。

步骤四：检查采集对象中的指标

您可以采用如下步骤，确认 Target 中确实存在您需要的指标：

在本地环境中，使用 kubectl 连接采集器所在集群，检查 Exporter 状态异常。

确认是否 Metrics 接口异常或者指标未暴露。

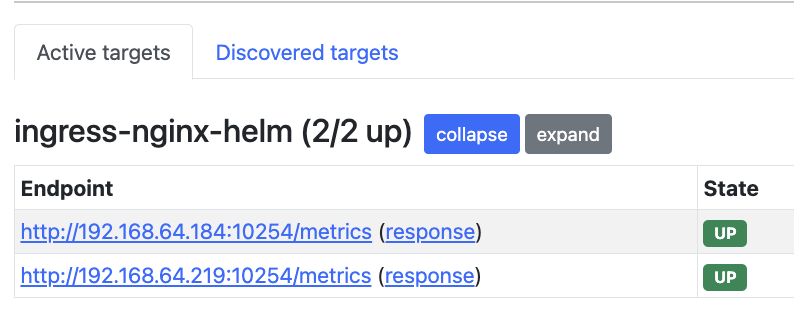

在 prometheus-agent dashboard 上，单击 Active targets 页签，查看对应的 target response。

如果端口不通，不会为 UP 状态，请查看对应展示的 Error 状态。

如果要确认是否个别指标没有获取到，请在返回的指标页面里，直接搜索对应指标 metric 名。

通过 curl 手动检查

执行以下命令，将采集对象（例如 Exporter）的端口映射到本地。

kubectl port-forward pod/rabbitmq-exporter-5fxxxx 9419:9419 -n volcano-metrics

说明

采集对象可能部署在集群中，也可能部署在集群外部（例如部署在 ECS 主机上），本例以采集对象部署在集群中举例。如果采集对象部署在集群外部，您可以直接使用 curl http://target-ip:port/metrics 的方式访问到采集对象。

rabbitmq-exporter-5fxxxx 为采集对象的实例名称，本例中以 RabbitMQ-Exporter 为例，您需要在实际操作中替换成您的采集对象的实例名称。

9419 为该采集对象暴露指标的端口号。不同采集对象的端口号不同，您需要在实际操作中替换成正确的端口号。

-n volcano-metrics 为采集对象所在的命名空间，您需要在实际操作中替换成采集对象所在的命名空间。

在本地环境（Linux/Mac）中打开浏览器，在地址栏中输入 localhost:9419，进入采集对象页面，查看您查询的指标是否被正常采集到。

如果您的查询指标依然没有被正确采集到，有如下几种可能：

您所查询的指标已被废弃，请查看该采集对象的官方文档，进行确认。

您还没有完成指标对应的配置。例如：在 Kafka 中，如果您没有配置 Topic，则无法查询 kafka_topic_partitions 等关于 Topic 的指标项。
