问问助手除了采集组件默认的采集规则，您可能还需要配置面向自定义目标的采集规则。本文介绍如何配置自定义的采集规则。
概述
Prometheus 主要通过 Pull 的方式来抓取目标服务暴露的监控接口。因此，您需要在集群中配置对应的服务发现规则，指定采集对象，才能完成数据采集，并写入到托管 Prometheus 服务的工作区中。
托管 Prometheus 服务支持的服务发现类型，如下表所示。
服务发现类型 | 说明 |
ServiceMonitor | 在 Kubernetes 集群中，使用 NameSpace 和 Label 指定需要进行监控的 Service。 |
PodMonitor | 在 Kubernetes 集群中，使用 NameSpace 和 Label 指定需要进行监控的 Pod。 |
Service/Pod annotation | 在 Kubernetes 集群中，通过给 Service 或 Pod 配置指定的 annotation，实现服务发现。 |
前提条件
- 托管 Prometheus
- 已创建托管 Prometheus 工作区，详情请参见 创建工作区。
- 容器服务
- 已创建集群，并开启云原生观测功能。详情请参见 开启云原生观测。
- 已在集群中创建 CRD 资源。详情请参见 如何在集群中创建 ServiceMonitor 等 CRD 资源。
配置方式
方式一：接入中心（推荐）
- 登录 VMP 服务控制台。
- 在顶部导航栏，选择目标地域。

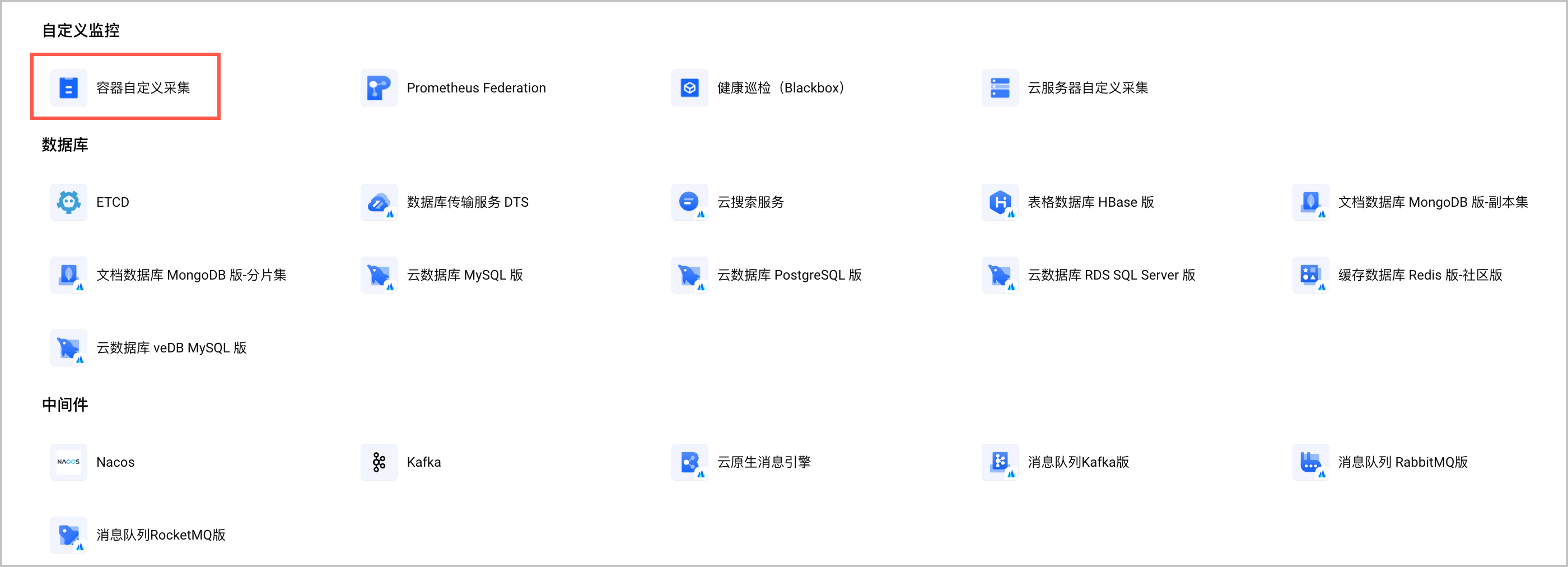

- 在左侧导航栏中选择 接入中心 > 组件，单击 容器自定义采集，配置接入任务。
-

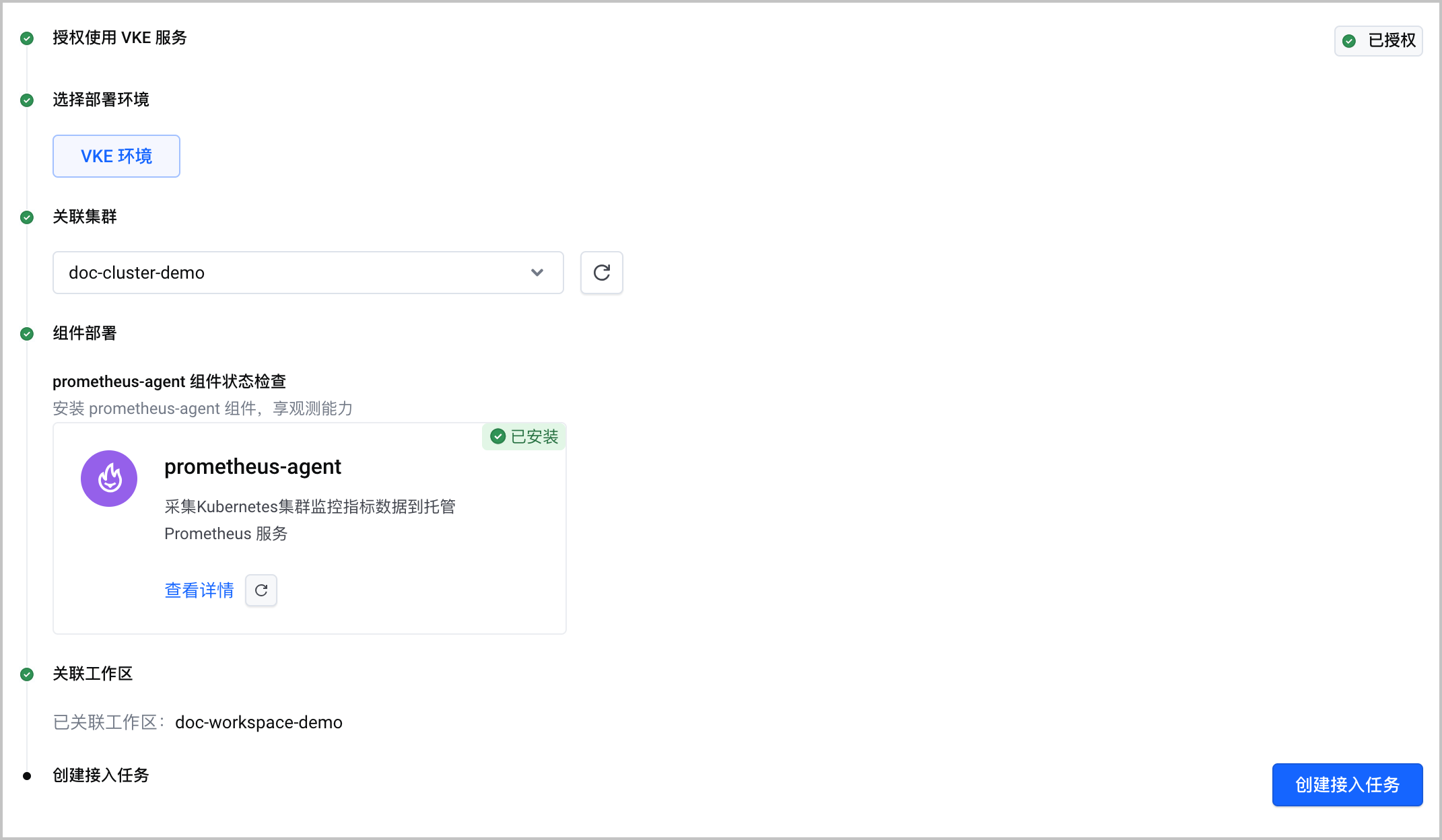

- 配置采集器的部署环境。选择 VKE 环境，并选择关联集群。
-

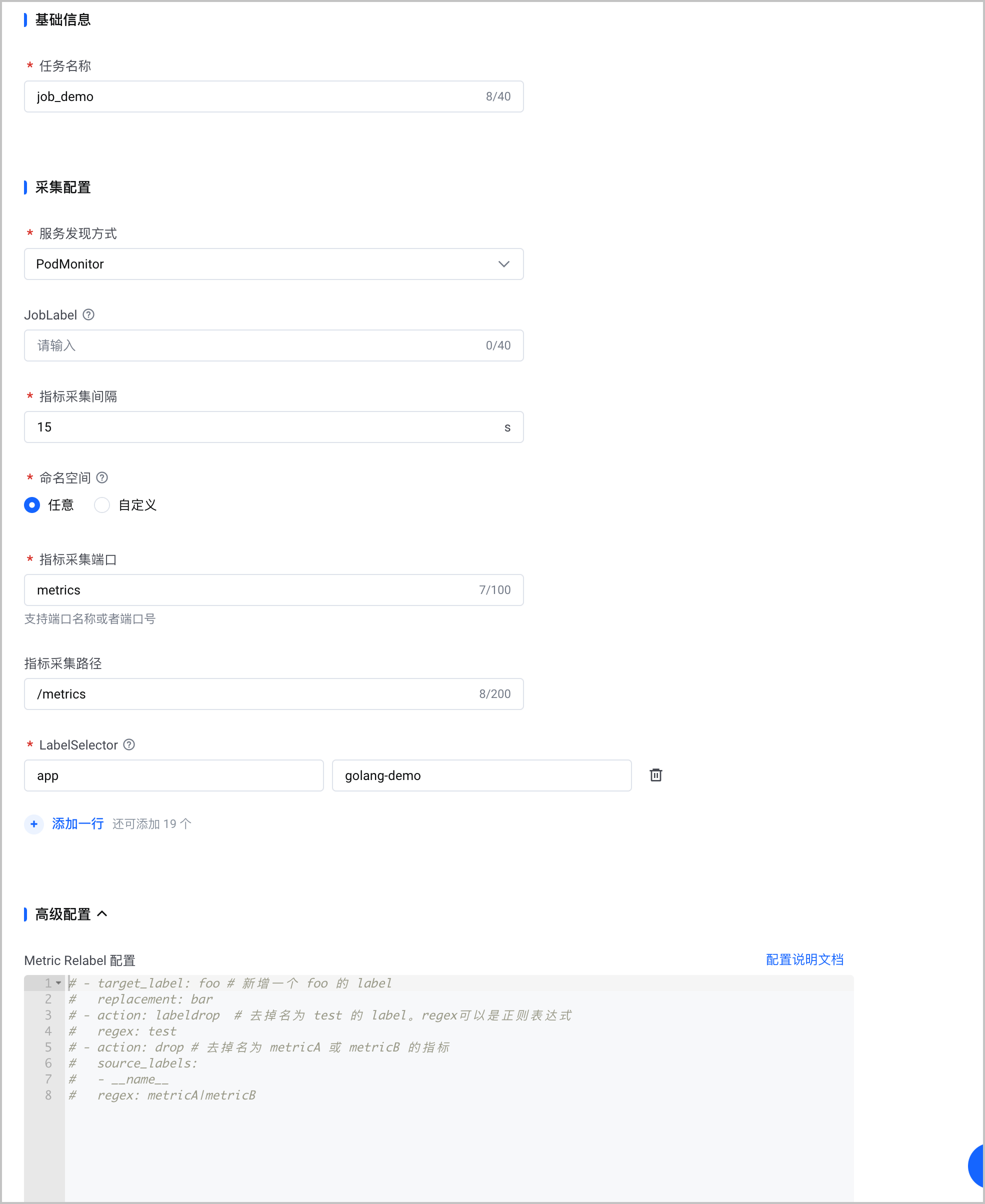

- 单击 创建接入任务，配置接入任务的详情。
-
-
- 单击 确认，完成配置。
方式二：自定义部署
通过 ServiceMonitor 实现服务发现
您可以通过 ServiceMonitor 配置自定义目标的服务发现，实现对自定义目标的指标采集。
操作步骤如下：
- 登录 容器服务控制台。
- 在左侧菜单栏中选择 集群，并在右侧集群列表中选择目标集群。
- 单击集群名称，进入集群配置页面。
- 在左侧菜单栏中选择 工作负载 > 对象浏览器。 单击 使用 Yaml 创建 ，通过 ServiceMonitor 配置服务发现。
- 在 类型 下拉菜单中选择 自定义。
- 在 Yaml 配置框内输入 Yaml 配置。
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: service-discover # 配置服务发现的名称
namespace: volcano-metrics # 配置服务发现的命名空间
labels:
volcengine.vmp: "true" # 配置服务发现的标签，允许被 Agent 发现
spec:
endpoints:
- interval: 15s # 配置采集的时间间隔，默认为 15 秒
scrapeTimeout: 10s # 配置采集超时时间，默认为 10 秒
port: metrics # 填写服务端口名称，该端口名称必须在容器的配置中显示声明
path: /metrics # 填写指标暴露的 URI 路径，默认为 /metrics
scheme: http # 配置采集协议，支持 HTTP 和 HTTPS ，默认为 HTTP
relabelings: # 配置指标的 relabel。如没有需求，可省略
- targetLabel: environment
action: replace # 这个例子中我们添加一个固定 label:environment="Production"
replacement: Production
namespaceSelector: # 配置为采集对象所在的命名空间，不填写表示选择当前命名空间
matchNames:
- volcano-metrics
selector: # 配置 Service 的 Label 值，以定位和选择目标 Service
matchLabels:
app.kubernetes.io/name: ek8s-gpu-exporter
说明
- 单击 确定，完成配置。
在容器服务中创建 CRD 后，可以遵循以下步骤，查看、编辑或删除配置。
- 登录 容器服务控制台。
- 在左侧菜单栏中选择 集群，并在右侧集群列表中选择目标集群。
- 单击集群名称，进入集群配置页面。
- 在左侧菜单栏中选择 工作负载 > 对象浏览器，在 分类 下拉菜单中选择 CRD，即可查看创建的 CRD 资源。
-
- 单击 ServiceMonitor，进入详情页。
- 选择需要编辑或删除的配置项，单击 操作 栏的...，选择 编辑 Yaml 或 删除，即可编辑或删除该配置。
-
通过 PodMonitor 实现服务发现
您可以通过 PodMonitor 配置服务发现，实现对自定义目标的指标采集。
操作步骤如下：
- 登录 容器服务控制台。
- 在左侧菜单栏中选择 集群，并在右侧集群列表中选择目标集群。
- 单击集群名称，进入集群配置页面。
- 在左侧菜单栏中选择 工作负载 > 对象浏览器。 单击 使用 Yaml 创建 ，通过 PodMonitor 配置服务发现。
- 在 类型 下拉菜单中选择 自定义。
- 在 Yaml 配置框内输入 Yaml 配置。
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
name: pod-discover # 配置服务发现的名称
namespace: volcano-metrics # 配置服务发现的命名空间
labels:
volcengine.vmp: "true" # 配置服务发现的标签，允许被 Agent 发现
spec: # 描述采集目标 Pod 的特征和采集任务的配置
podMetricsEndpoints: # 配置需要监控对象的 Prometheus HTTP 接口，可以配置多个 Endpoint
- interval: 15s # 配置采集的时间间隔，默认为 15 秒
scrapeTimeout: 10s # 配置采集超时时间，默认为 10 秒
port: metric-port # 填写容器端口名称，该端口名称必须在容器的配置中显示声明
path: /metrics # 填写指标暴露的 URI 路径，默认为 /metrics
scheme: http # 配置采集协议，支持 HTTP 和 HTTPS ，默认为 HTTP
relabelings: # 配置指标的标签改写功能，允许配置多个改写规则，按照顺序执行
- action: replace # 标签匹配后的操作，包括：replace（替换）、keep、drop
sourceLabels: # 从原始 labels 中取哪些 label 的值进行 relabel
- instance
regex: (.*) # 对 source labels 对应值进行正则匹配的表达式
targetLabel: instance # 当 action 为 replace 时，通过 target_label 来指定对应 label name
replacement: 'kafka-xxxxxx' # 当 action 为 replace 时，通过 replacement 来定义当 regex 匹配之后需要替换的表达式
namespaceSelector: # 配置为采集对象所在的命名空间，不填写表示选择当前命名空间
matchNames:
- volcano-metrics
selector: # 配置采集对象的 Label 值，以定位和选择目标 Pod
matchLabels:
app-name: kafka-exporter
说明
- 单击 确定，完成配置。
在容器服务中创建 CRD 后，可以遵循以下步骤，查看、编辑或删除配置。
- 登录 容器服务控制台。
- 在左侧菜单栏中选择 集群，并在右侧集群列表中选择目标集群。
- 单击集群名称，进入集群配置页面。
- 在左侧菜单栏中选择 工作负载 > 对象浏览器，在 分类 下拉菜单中选择 CRD，即可查看创建的 CRD 资源。
-
- 单击 PodMonitor，进入详情页。
- 选择需要编辑或删除的配置项，单击 操作 栏的...，选择 编辑 Yaml 或 删除，即可编辑或删除该配置。
-
通过 Service/Pod annotation 实现服务发现
如上文所述，您可以使用 ServiceMonitor 或 PodMonitor 实现服务发现。但是，如果集群中有很多的 Service/Pod，那么就需要人工去创建多个 ServiceMonitor 或 PodMonitor 对象来进行监控，这会使得您的配置变得尤为复杂。
为了解决上述问题，托管 Prometheus 为您提供了另外一种服务发现方式，即通过配置 Service/Pod annotation 来实现服务发现。您可以在部署 Service 或 Pod 时，添加指定的 annotation 字段，实现业务的快速接入。
注意
- Service/Pod annotation 是一种快速的服务发现方式，但也存在部分问题，例如：无法实现指标的 Relabel 等。您需要根据实际需求，合理选择使用。
- kube-system 命名空间下无法使用 Service/Pod annotation 实现服务发现。如有需求，建议使用 ServiceMonotor 或 PodMonitor 实现。
当您在集群中配置 Service/Pod 时，可以通过添加如下的 annotation，实现对自定义目标的服务发现。
prometheus.io/scrape: "true" # 配置为 true 表示开启采集
prometheus.io/port: "9400" # 配置为采集指标暴露的端口号
prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics
说明
使用prometheus.io/port: "9400"指定目标的端口号时，该端口必须在容器的配置中显示声明，如下所示：
...
spec:
containers:
ports:
- containerPort: 9400 # 在容器配置中，对容器端口进行显示声明
Service annotation 配置示例
当您在集群中配置服务时，可以添加 annotation 完成服务发现。方便服务快速接入监控，步骤如下：
- 登录 容器服务控制台。
- 单击左侧导航栏中的 集群。
- 在集群列表页面，单击目标集群，进入集群管理页面。
- 在左侧导航栏中，选择 服务与路由 > 服务，单击 使用 Yaml 创建 ，配置服务，并同时添加 annotation，实现服务发现。
apiVersion: v1
kind: Service
metadata:
name: golang-service-demo
labels:
app: golang-service-demo # 配置服务的标签
annotations:
prometheus.io/scrape: "true" # 配置为 true 表示开启服务发现
prometheus.io/port: "2023" # 配置为采集指标暴露的端口号，该端口号必须在容器的配置中显示声明
prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics
spec:
selector:
app: golang-demo
ports:
- protocol: TCP
port: 2023
targetPort: 2023
name: metrics # 配置服务端口名称
type: ClusterIP
Pod annotation 配置示例
当您在集群中配置 Pod 时，可以添加 annotation 完成服务发现。方便 Pod 快速接入监控，步骤如下：
- 登录 容器服务控制台。
- 单击左侧导航栏中的 集群。
- 在集群列表页面，单击目标集群，进入集群管理页面。
- 在左侧菜单栏中选择 工作负载 > 无状态负载。 单击 使用 Yaml 创建 ，部署应用，并同时添加 annotation，实现服务发现。
apiVersion: apps/v1
kind: Deployment
metadata:
name: golang-demo # 配置应用的名称
labels:
app: golang-demo # 配置应用的标签
spec:
replicas: 2 # 配置应用副本数
selector:
matchLabels:
app: golang-demo
template:
metadata:
labels:
app: golang-demo
annotations:
prometheus.io/scrape: "true" # 配置为 true 表示开启服务发现
prometheus.io/port: "2023" # 配置为采集指标暴露的端口号，该端口号必须在容器的配置中显示声明
prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics
spec:
containers:
- name: golang-demo # 配置容器名称
image: doc-cn-beijing.cr.volces.com/vmp/golang-demo:1.0 # 配置应用镜像的地址和版本
ports:
- containerPort: 2023 # 配置容器端口号
说明
- 本例以配置无状态负载（Deployment）为例，其他类型工作负载配置的方法相同。
- 本例中的镜像地址为举例，您需要将其修改为实际环境中镜像的正确地址。
- 使用 Pod annotation 实现服务发现时，不能同时支持 HTTP 和 HTTPS。
结果验证
查看接入任务
配置完成后，您可以查看任务状态和任务详情。确定目标 Kafka 接入任务是否正常。

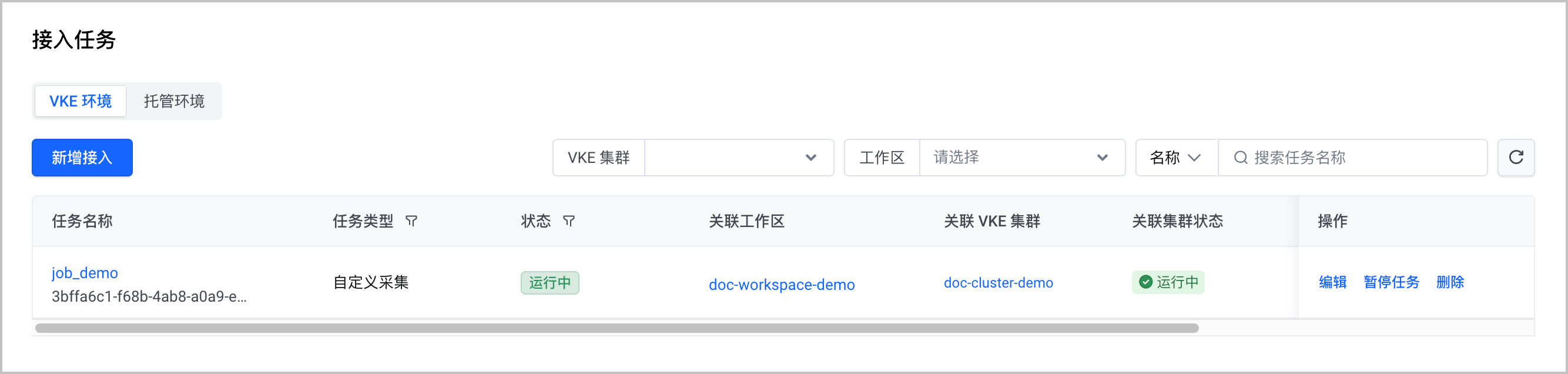

- 在左侧导航栏中选择 接入中心 > 接入任务。
- 选择 VKE 环境 页签。在任务列表中，可以查看接入任务的状态。
接入任务创建完成后，支持以下运维操作：
- 单击 任务名称，进入任务详情页面，支持查看接入任务详情。
- 单击 操作 列的 编辑，支持编辑指定的接入任务。
- 单击 操作 列的 暂停任务，支持暂停指定的接入任务。
- 单击 操作 列的 删除，支持删除指定的接入任务。
查询任务指标

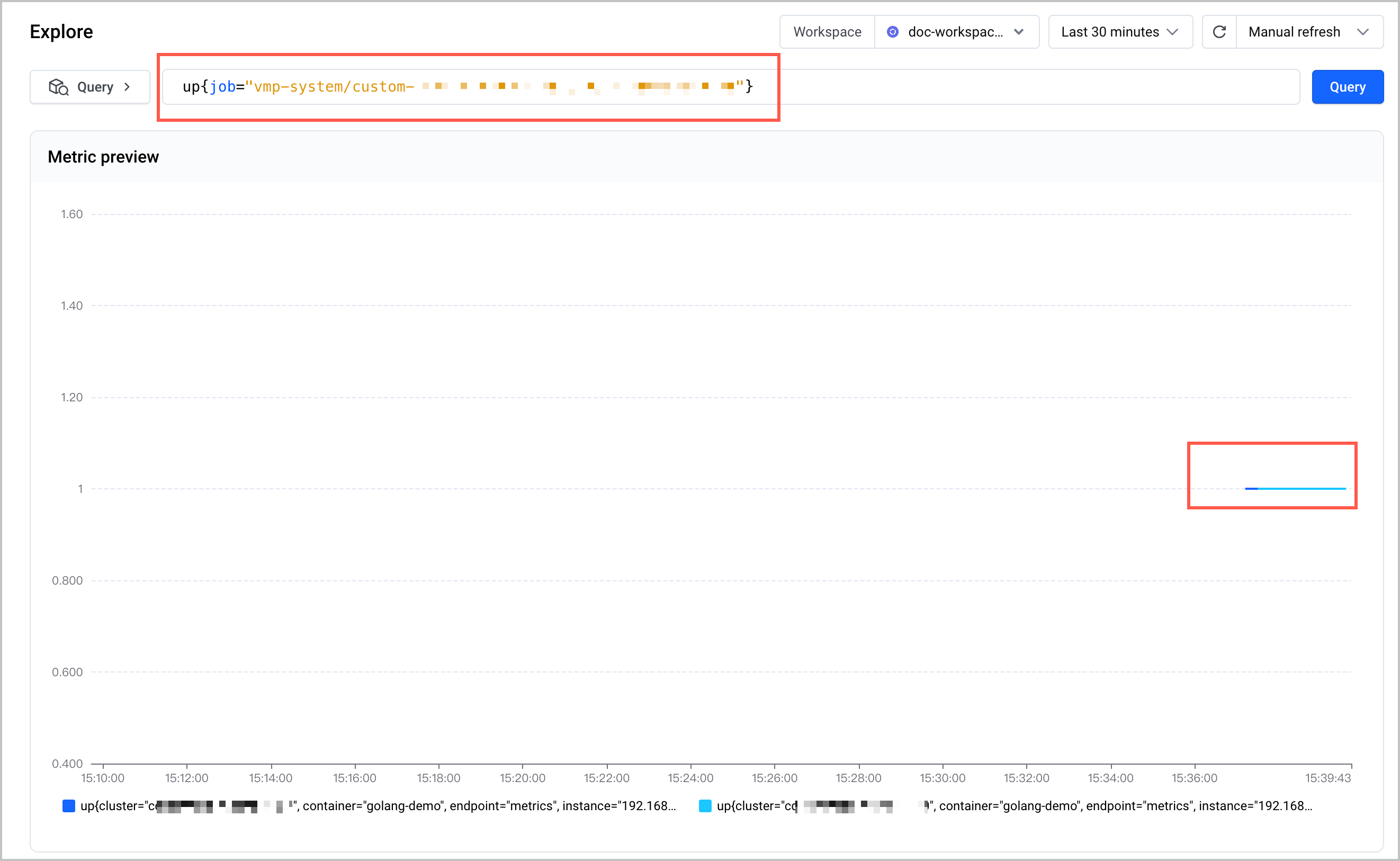

在左侧导航栏中选择 Explore，可以使用up查看接入任务中采集 Job 的状态。本例中为up{job="vmp-system/custom-***"}。当该指标的值为 1 时，表示采集器已创建完成并工作正常。
监控信息

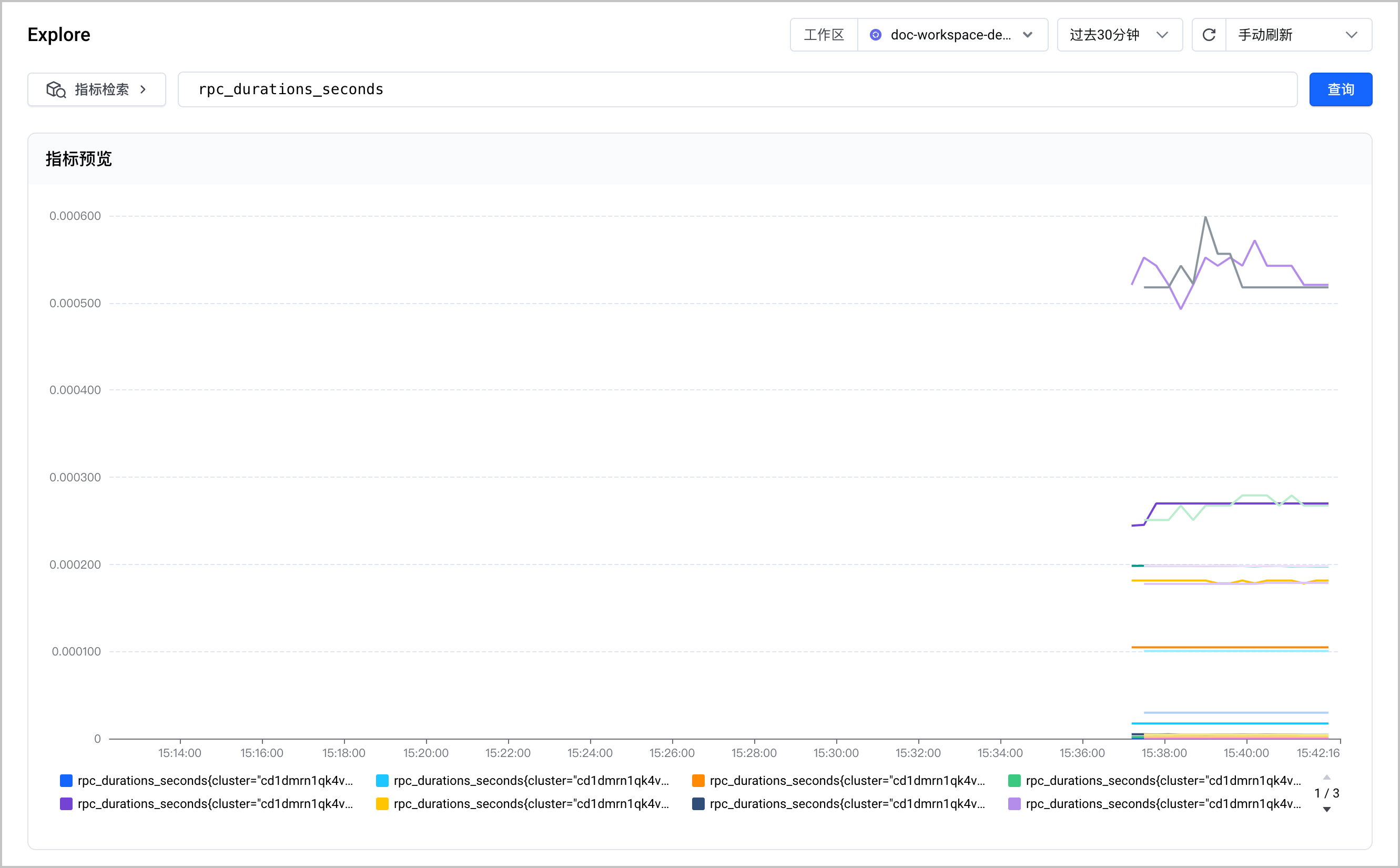

查询指标
搭建大盘
您可以在容器服务集群或 ECS 主机中自建 Grafana，并通过 Grafana 查看指标和创建大盘。
