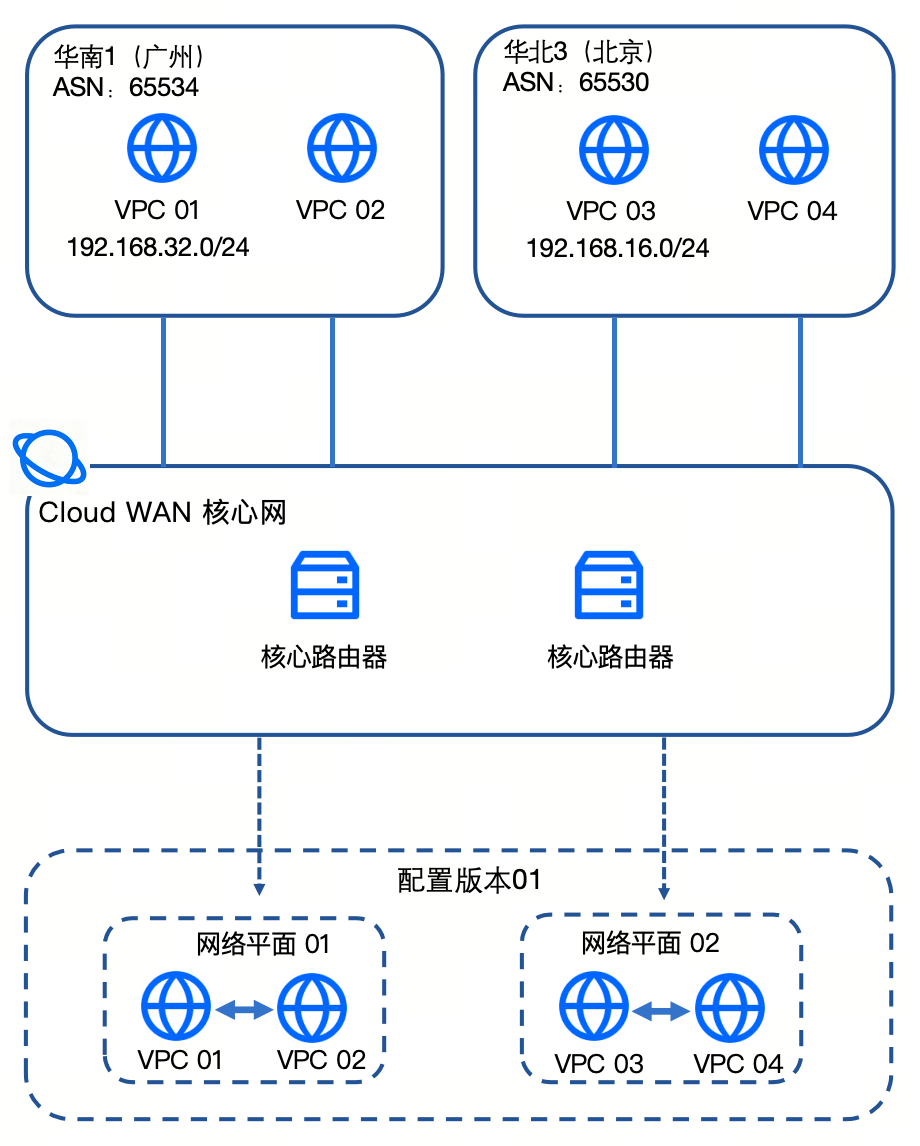

问问助手本文以私有网络为例，为您介绍如何通过Cloud WAN实现多个VPC之间灵活互通和隔离。
前提条件
- 已完成本文所需4个VPC及其子网的创建，详细操作可参见搭建IPv4私有网络。
说明
请确保各VPC中的子网段不冲突，即无重复网段或重叠网段。
- 已完成4个VPC中ECS实例的创建，详细操作可参见购买云服务器。
路由规划
VPC | VPC所在的网段 | 下一跳 |
VPC01 | 192.168.32.0/24 | VPC02 |
VPC03 | 192.168.16.0/24 | VPC04 |
配置流程
- 创建全域网络：创建一个全域网络，自动为您生成一个核心网。
- 创建网络实例连接：创建4条网络实例连接，分别连接核心网和4个VPC。
- 创建配置版本：创建两个网络平面，用于核心网网络编排。并在配置版本中配置VPC间的静态路由。
- 执行配置版本：执行配置版本使核心网网络编排生效。
- 结果验证：分别执行两个配置版本并通过ping命令测试不同VPC中ECS实例之间的连通性，确保实现了目标场景的互通和隔离。
配置步骤
步骤一：创建全域网络
- 登录Cloud WAN控制台。
- 在顶部导航栏，选择目标项目和地域。
- 单击创建全域网络按钮，参考下表配置全域网络。
-
- 单击确定按钮，完成操作。
步骤二：创建网络实例连接
- 登录Cloud WAN控制台。
- 在顶部导航栏，选择目标项目和地域。
- 在全域网络实例列表中，单击目标实例的名称。
- 在左侧导航树中选择核心网 > 网络实例连接。
- 单击创建网络实例连接按钮。
- 参考下表配置VPC01的网络实例连接。
- 参数说明示例通用参数网络实例连接名称配置网络实例连接的名称。attach-vpc01连接类型选择网络实例类型，请选择私有网络。VPC地域选择网络实例连接所在的地域。华南1（广州）网络实例VPC按项目选择待关联的私有网络实例。vpc01连接点配置IPv6功能选择是否开启IPv6功能。如需要通过核心网实现VPC之间的IPv6互通，请开启IPv6功能。关闭路径一致模式是否开启路径一致模式。开启后，核心网转发流量至该VPC连接时，将选择相同的可用区连接点转发请求流量和返回流量。例如，vpc01访问vpc02的流量经核心网转发至vpc03进行安全防护，具体的流量路径如下图所示。
关闭可用区及子网选择连接点所属的可用区并指定子网，子网用于为连接点（即网卡）分配私网IP地址。来自VPC可用区X的流量到达核心网无法匹配到对应可用区时，需通过默认可用区转发。例如，VPC连接的连接点配置为可用区A（设为默认）、可用区B，则来自VPC可用区A的流量到达核心网后经可用区A转发，来自VPC可用区B的流量到达核心网后经可用区B转发，来自VPC可用区C的流量到达核心网后经默认可用区（即可用区A）转发。说明- 建议选择多个可用区配置连接点，以提供高可用性。
- 开启IPv6功能后，所选子网均需具有IPv6 CIDR。
可用区A，subnet01路由同步是否为该网络实例连接开启路由同步能力。- 开启：系统会自动将该网络实例连接关联转发的网络平面中的路由条目，同步至所选择的私有网络的所有路由表中，作为系统路由条目。
- 关闭：系统不会自动同步网络平面路由到VPC路由表中，需要手动在VPC路由表中添加自定义路由条目，详细步骤请参见管理路由条目。
开启
- 单击确定按钮，完成操作。
参考以上步骤，依次配置VPC02、VPC03和VPC04的网络实例连接。四个VPC网络实例连接整体规划如下：
网络实例 | 网络实例连接名称 | 地域 | 可用区及子网 |
VPC01 | attach-vpc01 | 华南1（广州） | 可用区A，subnet01 |
VPC02 | attach-vpc02 | 华南1（广州） | 可用区B，subnet02 |
VPC03 | attach-vpc03 | 华北3（北京） | 可用区A，subnet01 |
VPC04 | attach-vpc04 | 华北3（北京） | 可用区B，subnet02 |
步骤三：创建配置版本
创建1个配置版本，并在配置版本中创建两个网络平面：网络平面01用于VPC01和VPC02之间互通；网络平面02用于VPC03和VPC04之间的互通。
- 登录Cloud WAN控制台。
- 在顶部导航栏，选择目标项目和地域。
- 在全域网络实例列表中，单击目标实例的名称。
- 在左侧导航树中选择核心网 > 配置版本。
- 单击创建新配置按钮。参考下表分别配置基础配置、网络平面和网络平面行为相关参数。
- 基础配置
-
- 网络平面：单击网络平面页签，单击创建网络平面按钮。
-
- 网络平面行为：单击网络平面行为页签，单击创建静态路由按钮。
-
- 单击确定按钮，完成操作。
- 配置完成后，将在配置版本列表中新增版本状态为可执行的配置版本01。您可以在核心网基本信息中查看当前核心网内路由详情。
步骤四：执行配置版本
- 登录Cloud WAN控制台。
- 在顶部导航栏，选择目标项目和地域。
- 在全域网络实例列表中，单击目标实例的名称。
- 在左侧导航树中选择核心网 > 配置版本。
- 单击目标配置版本01右侧的执行按钮。
- 单击执行预览界面右侧的确认执行按钮，完成操作。
- 当配置版本01的运行状态为已执行时，表示配置版本生效。
步骤五：结果验证
配置版本01为运行版本时，以Linux云服务器为例验证VPC互通性：
- 远程登录vpc01中的ECS实例，具体操作请参考登录Linux实例。
- 执行ping命令连接vpc02中的云服务器私网IP地址，vpc01中的ECS实例与vpc02中的ECS实例能够互通，可以Ping通。
- 远程登录vpc03中的ECS实例，具体操作请参考登录Linux实例。
- 执行ping命令连接vpc04中的云服务器私网IP地址，vpc03中的ECS实例与vpc04中的ECS实例能够互通，可以Ping通。
