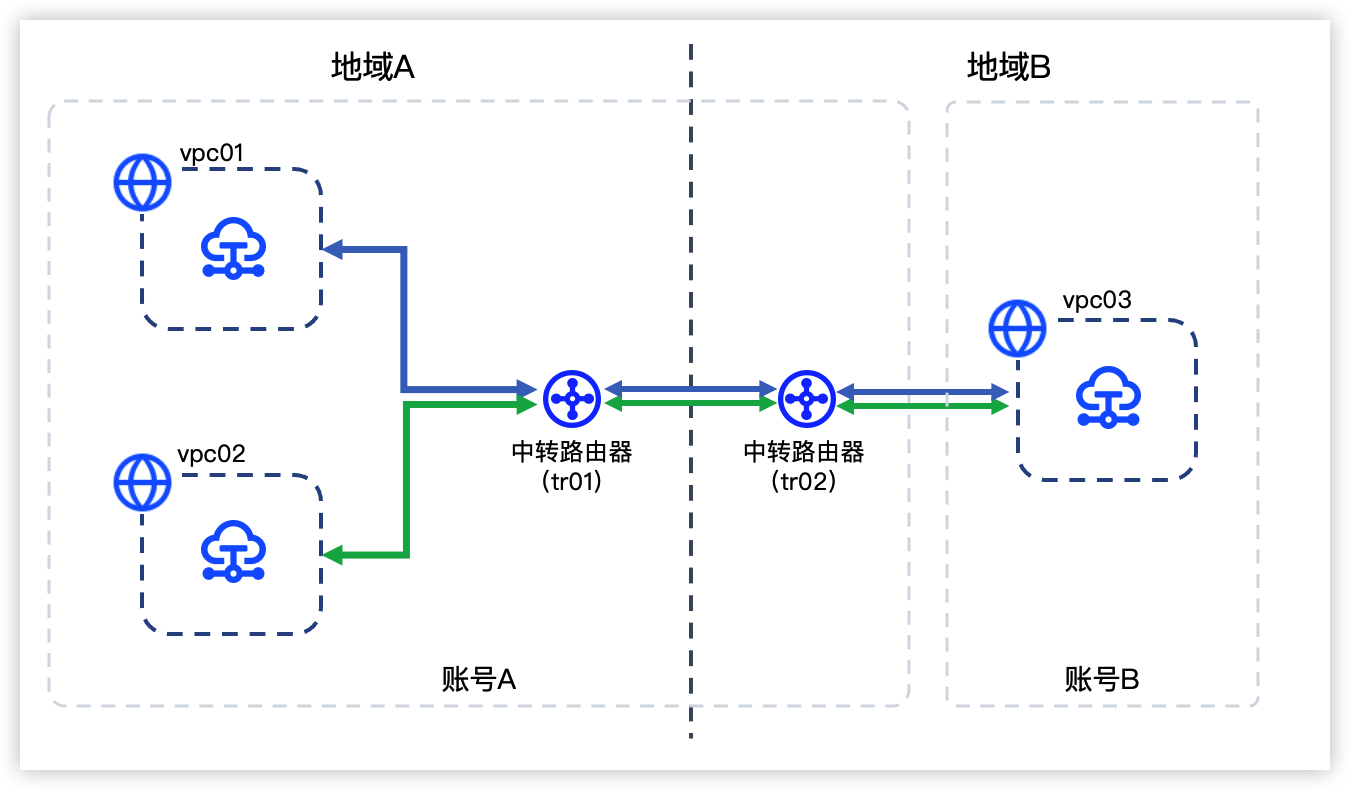

问问助手本文为您介绍如何通过中转路由器实现地域A中的2个VPC分别与不同账号不同地域的VPC互通，使得vpc01和vpc02均可以通过中转路由器与vpc03互通，但vpc01与vpc02之间不能互通，如下图所示。
前提条件
- 已完成本文所需3个VPC及其子网的创建，详细操作可参见搭建IPv4私有网络。
说明
请确保各VPC中的子网段不冲突，即无重复网段或重叠网段。
- 已完成3个VPC中ECS实例的创建，详细操作可参见购买云服务器。
路由规划
同一TR实例下，访问目标完全相同的多个网络实例可以通过同一个TR路由表转发流量。
- 华南1（广州）地域中：vpc01与vpc02均只能访问vpc03，所以vpc01与vpc02的访问流量可以通过同一个TR路由表转发；而跨地域连接需同时访问vpc01和vpc02，可访问目标与vpc01和vpc02不同，所以其访问流量需要通过另一个TR路由表转发。
- 华北2（北京）地域中：vpc03和跨地域连接均需要同时访问vpc01和vpc02，可访问目标完全相同，因此只需要使用一个TR路由表。

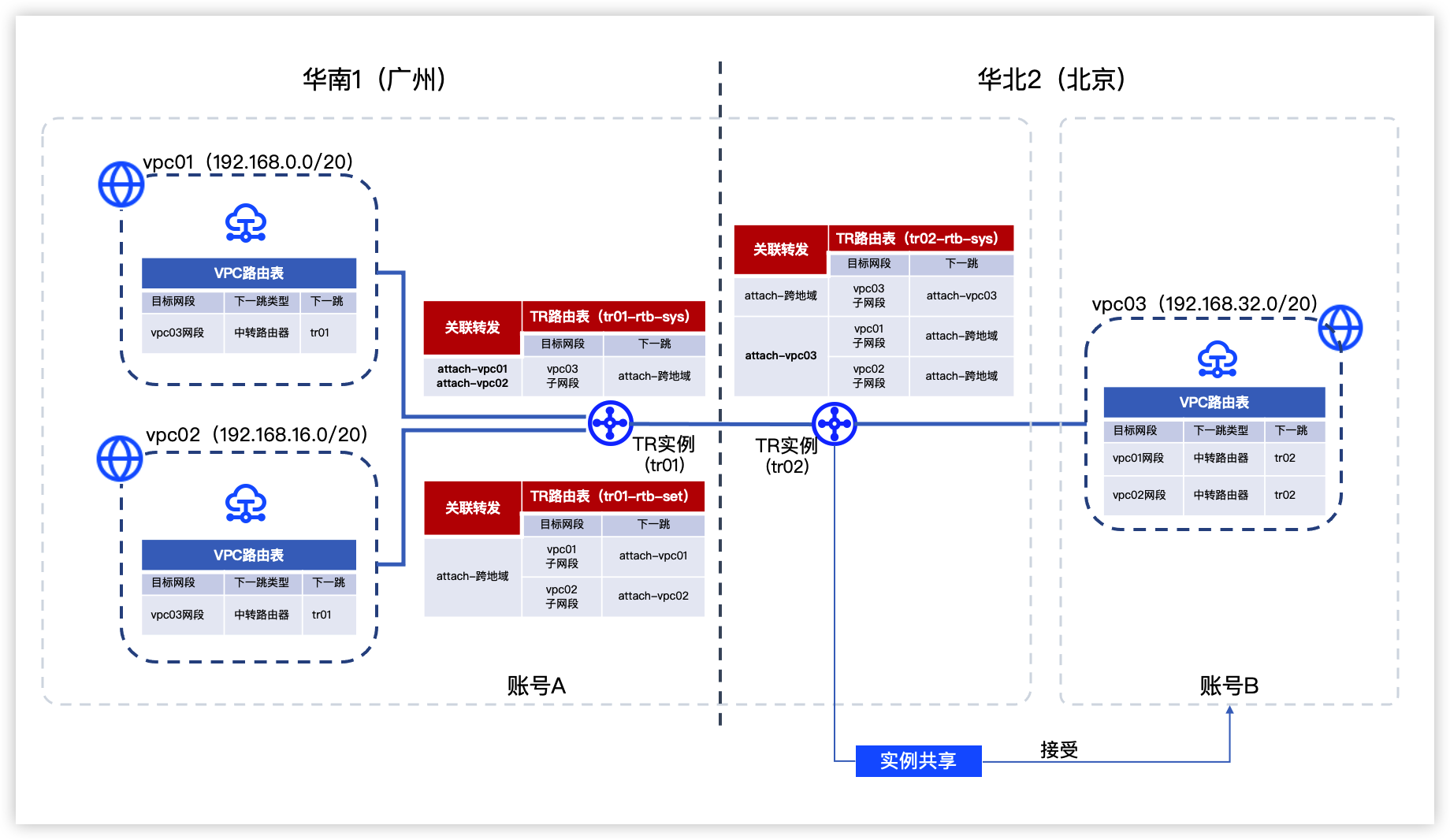

综上所述，本文中通过中转路由器实现不同VPC之间流量互通与隔离至少需要3个TR路由表，具体路由规划如下图所示。
说明
配置流程
- 步骤一：配置华南1（广州）地域中的TR实例（账号A）：使用账号A在华南1（广州）地域创建一个TR实例，并创建分别连接vpc01和vpc02的网络实例连接。
- 创建TR实例：创建华南1（广州）地域的TR实例。
- 创建TR自定义路由表：为TR实例创建一个自定义路由表，和TR系统路由表一起用于接收和转发网络流量。
- 创建网络实例连接并配置路由：在TR实例上创建2个网络实例连接，分别连接该地域的2个VPC，并通过关联转发和路由学习分别配置中转路由器侧来自和去往2个VPC的流量走向，通过路由同步配置VPC侧流量走向。
- 查看TR和VPC路由：查看本地域TR实例和2个VPC的路由条目，确保路由符合预期。
- 步骤二：配置华北2（北京）地域中的TR实例（账号A）：使用账号A在华北2（北京）地域创建一个TR实例，并将其共享给账号B。
- 创建TR实例：创建华北2（北京）地域的TR实例。
- 创建实例共享：为华北2（北京）地域的TR实例创建共享单元，将其共享给账号B。
- 步骤三：接受共享邀请（账号B）：使用账号B接受账号A共享的TR实例。
- 步骤四：创建网络实例连接并配置路由（账号B）：使用账号B在共享TR实例中创建1条网络实例连接，将共享TR实例与本账号中的vpc03连接起来，并通过关联转发和路由学习分别配置中转路由器侧来自和去往该VPC的流量走向，通过路由同步配置VPC侧流量走向。
- 步骤五：配置跨地域带宽（账号A）：通过跨地域连接连通2个地域的TR实例。
- 创建带宽包：创建一个带宽包，为跨地域连接提供带宽资源
- 创建跨地域连接并配置路由：创建一个跨地域连接，连接上述两个地域的TR实例，为其分配带宽，并为其配置关联转发和路由学习实现两个地域TR实例上的路由传递。
- 查看TR和VPC路由：查看两个地域TR实例和本账号中2个VPC的路由条目，确保路由符合预期。
- 步骤六：查看VPC路由（账号B）：使用账号B查看vpc03路由表中的路由条目，确保路由符合预期。
- 结果验证：通过ping命令测试不同VPC中ECS实例之间的连通性，确保实现了目标场景的互通和隔离。
配置步骤
步骤一：配置华南1（广州）地域中的TR实例（账号A）
一、创建TR实例
- 使用账号A登录中转路由器控制台。
- 在顶部导航栏，选择目标项目和地域。

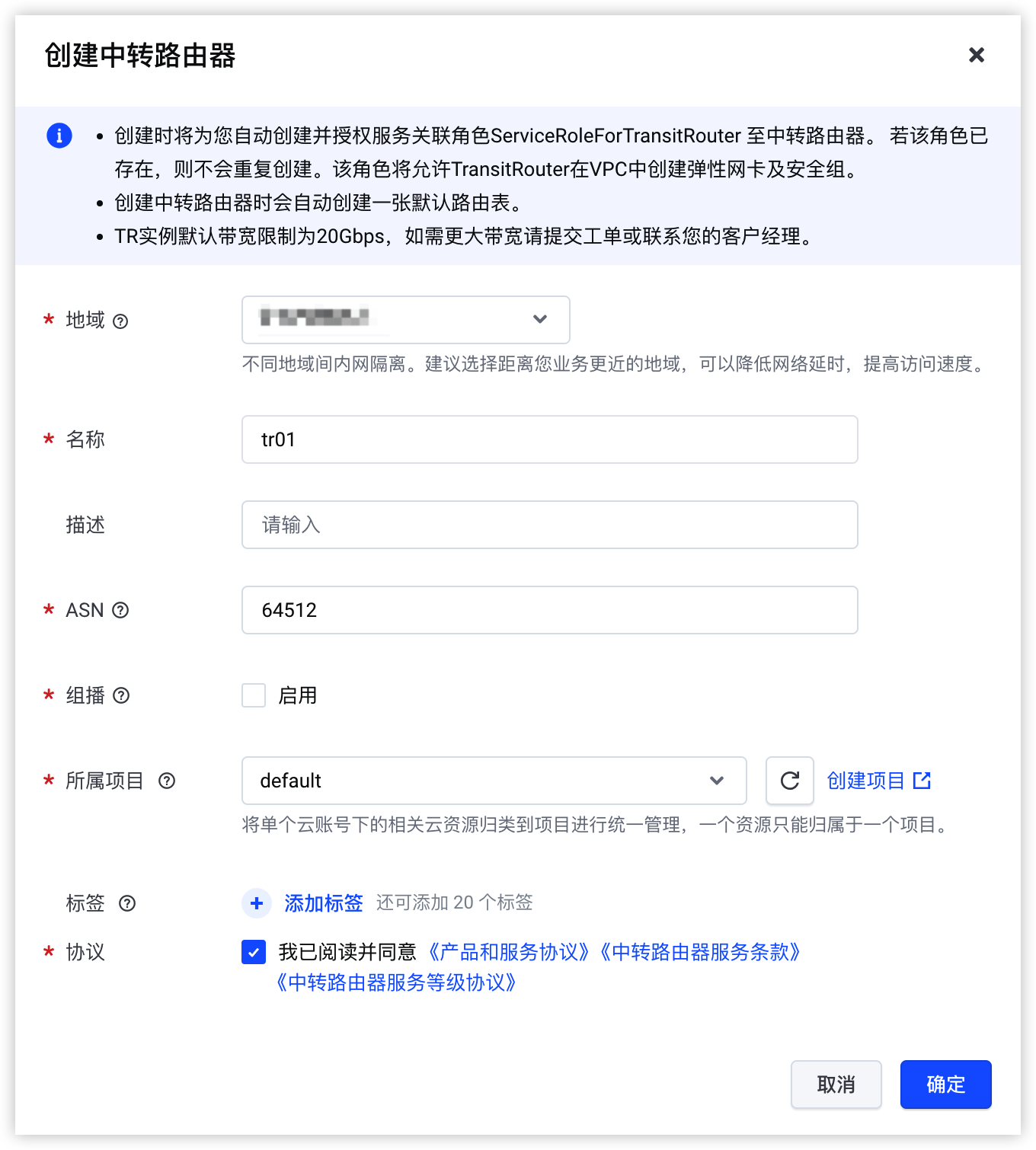

- 单击创建中转路由器按钮，参考下表配置TR实例相关参数。
-
-
- 单击确定按钮，完成TR实例的创建。
说明
创建TR实例时系统会自动为其创建一个系统路由表，请记录该系统路由表的名称。下文以tr01-rtb-sys为例进行介绍。
二、创建TR自定义路由表
- 单击已创建TR实例的名称。
- 在基本信息下方区域，选择路由表页签。
- 单击路由表列表右侧的创建路由表按钮，输入路由表名称tr01-rtb-set。
- 单击确定按钮，完成TR路由表的创建。
三、创建网络实例连接并配置路由
参考以下步骤创建2条网络实例连接，分别连接vpc01和vpc02。
- 在基本信息下方区域，选择同地域网络实例连接页签。
- 单击创建网络实例连接按钮，参考下表完成网络实例连接的基础配置。
-
- 参考下表完成网络实例连接的路由配置。
-
- 单击确定按钮，完成操作。
四、查看TR和VPC路由
- 依次查看TR路由表tr01-rtb-sys和tr01-rtb-set中的路由条目。
- TR路由表tr01-rtb-sys中暂无路由条目。
- TR路由表tr01-rtb-set中的路由条目如下表所示。
-
- 依次查看vpc01和vpc02路由表中的路由条目，确认无变化。
- 由于vpc01和vpc02路由表自动同步TR路由表tr01-rtb-sys中的路由条目，因此vpc01和vpc02路由表中的路由条目无变化。
步骤二：配置华北2（北京）地域中的TR实例（账号A）
一、创建TR实例
- 返回TR实例列表，在顶部导航栏选择目标项目和地域。

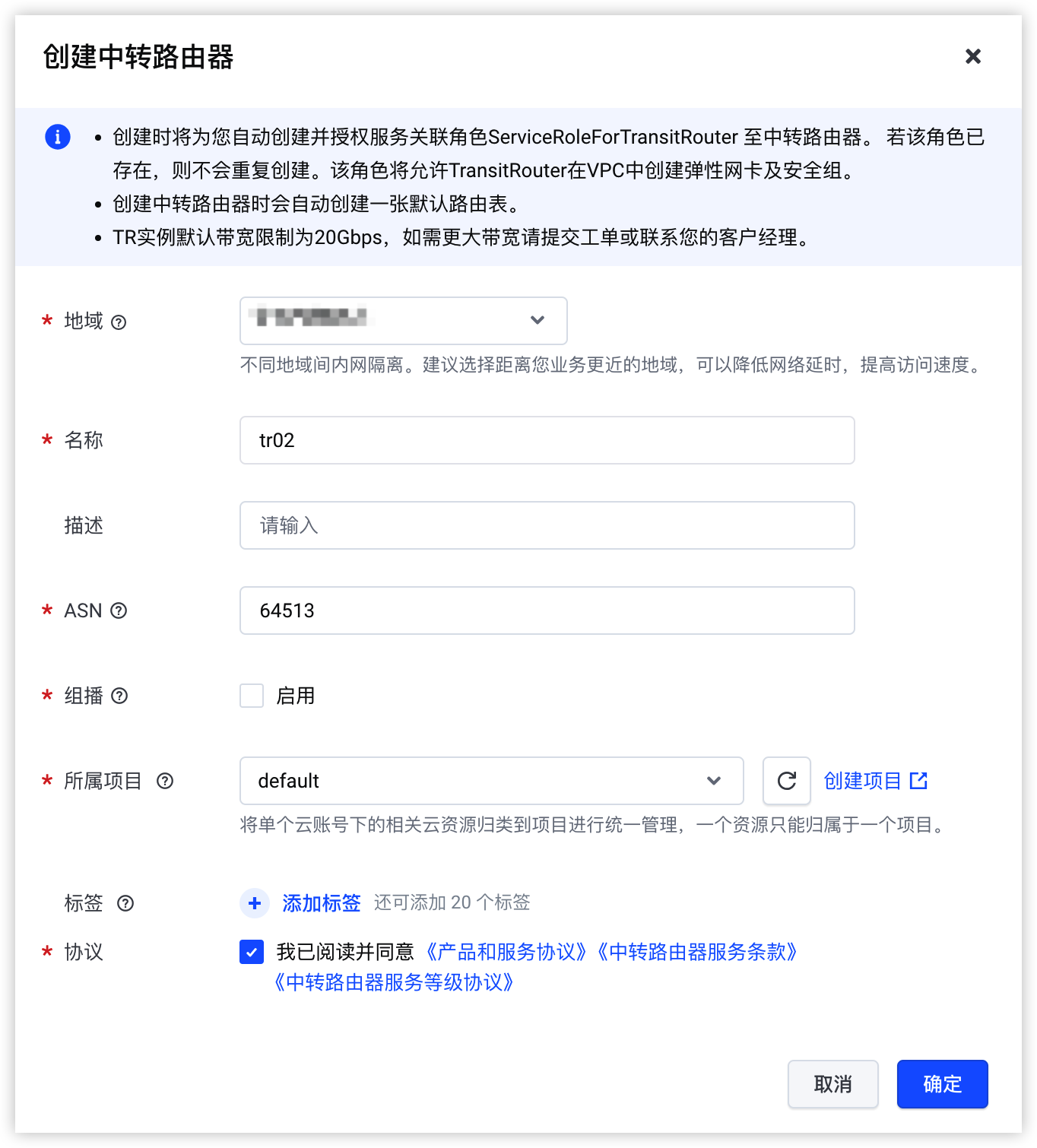

- 单击创建中转路由器按钮，参考下表配置TR实例相关参数。
-
-
- 单击确定按钮，完成TR实例的创建。
说明
创建TR实例时系统会自动为其创建一个系统路由表，请记录该系统路由表的名称。下文以tr02-rtb-sys为例进行介绍。
二、创建实例共享
- 单击右上角账号头像。
- 选择工具与其他 > 资源管理。
- 在左侧导航树，选择资源共享 > 由我共享。
- 在顶部导航栏，选择地域。
- 在共享单元页签，单击创建共享单元按钮，参考下表配置相关参数。
-
- 单击下一步按钮，关联共享权限。
- 中转路由器共享权限由系统设定，不可修改，默认支持的操作可参见操作说明。
- 单击下一步按钮，关联共享使用者。
-
- 单击下一步按钮，确认资源、关联权限和共享使用者无误。
- 单击确认按钮，完成操作。
步骤三：接受共享邀请（账号B）
- 使用账号B登录资源管理控制台。
- 在顶部导航栏，选择共享中转路由器所属地域。
- 单击共享单元右侧的接受按钮，完成操作。
- 单击共享中转路由器实例右侧的接受共享按钮，确认共享信息。
- 单击接受共享按钮，完成操作。
- 接受成功后，该共享中转路由器实例由待接受共享状态变为已接受状态。
步骤四：创建网络实例连接并配置路由（账号B）
- 在中转路由器实例列表页面，单击已创建TR实例的名称。
- 在基本信息下方区域，选择同地域网络实例连接页签。
- 单击创建网络实例连接按钮，参考下表完成网络实例连接的基本配置。
-
- 参考下表完成网络实例连接的路由配置。
-
- 单击确定按钮，完成操作。
- 查看TR路由表tr02-rtb-sys中的路由条目，如下表所示。
-
- 查看vpc03路由表中的路由条目，确认无变化。
- 由于vpc03路由表同步TR路由表tr02-rtb-sys中的路由条目，而该TR路由表中没有下一跳不是vpc03网络实例连接的路由条目，因此vpc03路由表中的路由条目无变化。
步骤五：配置跨地域带宽（账号A）
一、创建带宽包
- 使用账号A登录中转路由器控制台。
- 在左侧导航树中选择带宽包。

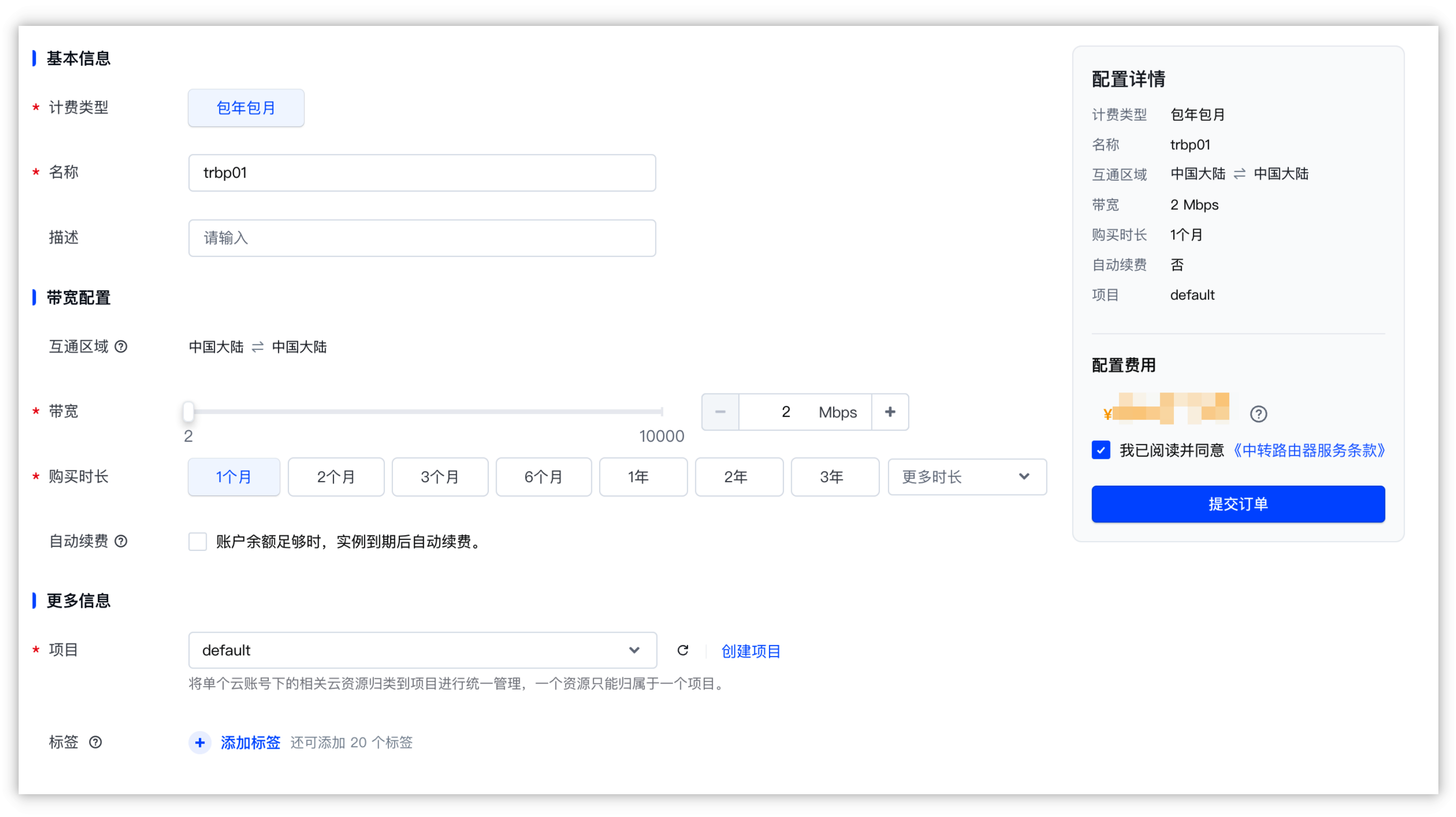

- 单击创建带宽包按钮，参考下表配置带宽包信息。
-
-
- 在右侧配置详情窗口中，根据控制台指引查阅并确认相关协议。
- 单击提交订单按钮，完成操作。
二、创建跨地域连接并配置路由
- 在顶部导航栏，选择目标项目和地域。此处项目以default为例，地域以华南1（广州）为例。
- 在左侧导航树中选择中转路由器，单击目标TR实例的名称。
- 在基本信息下方区域，选择跨地域连接页签。
- 单击创建跨地域连接按钮，参考下表配置基础信息。
-
- 参考下表配置跨地域连接的路由信息。
-
- 单击确定按钮，完成操作。
三、查看TR和VPC路由
- 依次查看TR路由表tr01-rtb-sys和tr02-rtb-sys中的路由条目，如下表所示。
-
- 依次查看vpc01和vpc02路由表中的路由条目，如下表所示。
-
步骤六：查看VPC路由（账号B）
查看vpc03路由表中的路由条目，如下表所示。
目标网段 | 状态 | 下一跳类型 | 下一跳 |
192.168.0.0/20 | 可用 | 中转路由器 | tr02 |
192.168.16.0/20 | 可用 | 中转路由器 | tr02 |
192.168.32.0/24 | 可用 | InnerSubnet | 系统默认 |
100.64.0.0/10 | 可用 | System | 系统默认 |
结果验证
以下验证步骤以Linux云服务器为例：
- 远程登录vpc01中的ECS实例，具体操作请参考登录Linux实例。
- 执行ping命令分别连接vpc02和vpc03中的云服务器私网IP地址，测试网络连通性。
- vpc01中的ECS实例与vpc02中的ECS实例相互隔离，无法Ping通。
- vpc01中的ECS实例与vpc03中的ECS实例能够互通，可以Ping通。
- 同理，远程登录vpc02、vpc03中的ECS实例，验证vpc02、vpc03与其他VPC的连通性。
