QoS概述

场景介绍

中转路由器支持通过流标记策略和流队列策略 2 个功能模块实现QoS管理能力。流标记策略用于流量分类和标记，流队列策略用于流量调度。您可以按需单独使用其中一个，或将两者配合使用，以便优化带宽利用率，保障关键业务的性能。

功能模块	说明	使用场景
流标记策略	通过不同的标记规则，对进入跨地域连接的流量进行分类和标记。	QoS管理能力能够优化网络资源分配，保障关键业务质量。如果仅需要在TR上对不同业务流量进行DSCP值标记来影响下游其他网络设备的QoS行为时，则您可以在TR上仅使用流标记策略。如果业务流量进入TR前已具有分类标记，则您可以在TR上仅使用流队列策略。如果业务流量进入TR前不具有分类标记，则您可以在TR上同时使用流标记策略和流队列策略。
流队列策略	根据不同业务流量的DSCP值匹配带宽不同的队列进行转发，实现不同业务的带宽分配和限速，确保不同业务使用带宽不被抢占，保证关键业务的带宽使用。

基本概念

名称	说明
QoS	QoS（Quality of Service）即服务质量。
DSCP	是一种用于对业务流量进行分类和标记的机制，DSCP使用IP报文头中的6个比特位，表示64个不同的值（0-63），用于区分不同的服务优先级。
重标记DSCP	指业务流量经过TR流标记策略后，TR为其设置的DSCP。

原理介绍

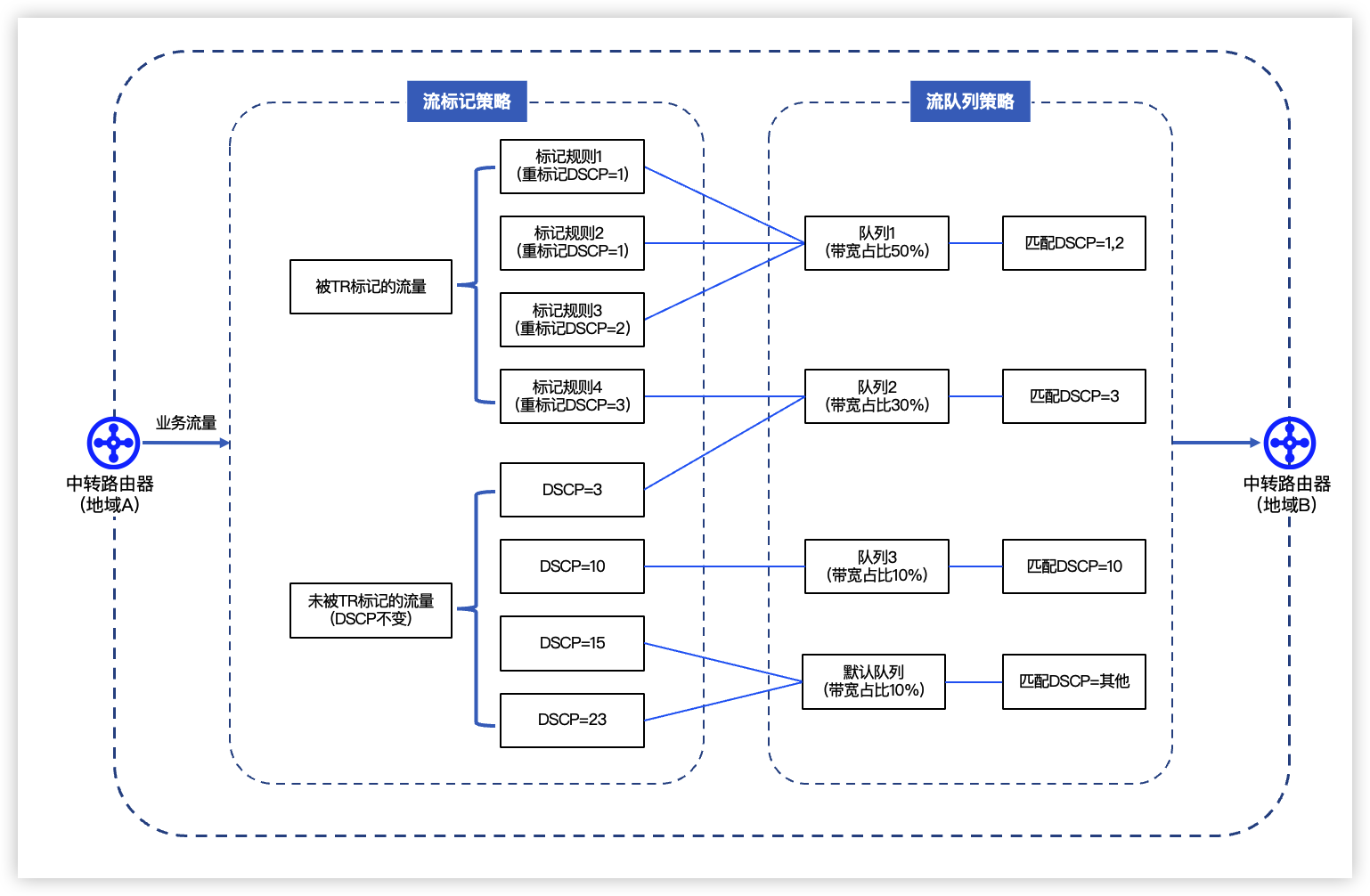

如下图所示，如果在跨地域连接上组合使用流标记策略和流队列策略，出方向流量路径如下：

流标记策略

流标记策略可包含多条标记规则，支持通过六元组（协议类型、源网段、源端口、目的网段、目的端口和DSCP值）匹配业务流量，关于六元组的详细介绍请参见创建流标记策略。

跨地域连接启用流标记策略后，出方向流量的具体匹配原则如下：

流队列策略

流队列策略可包含多个队列。可以为不同队列设置不同的带宽。各个队列分别进行带宽限速，互不争抢。

使用限制

请参见约束限制。

配置流程

通过中转路由器实现业务QoS管理的配置流程如下：
