实现不同VPC与IDC之间的独立互通（同账号跨地域）

本文将介绍如何配置中转路由器实现同账号跨地域下，不同VPC分别与同一个IDC互通，且VPC之间相互隔离的组网需求。

场景介绍

中转路由器配合VPN连接或专线连接服务使用，能够灵活实现不同VPC与本地数据中心之间的互通与隔离。

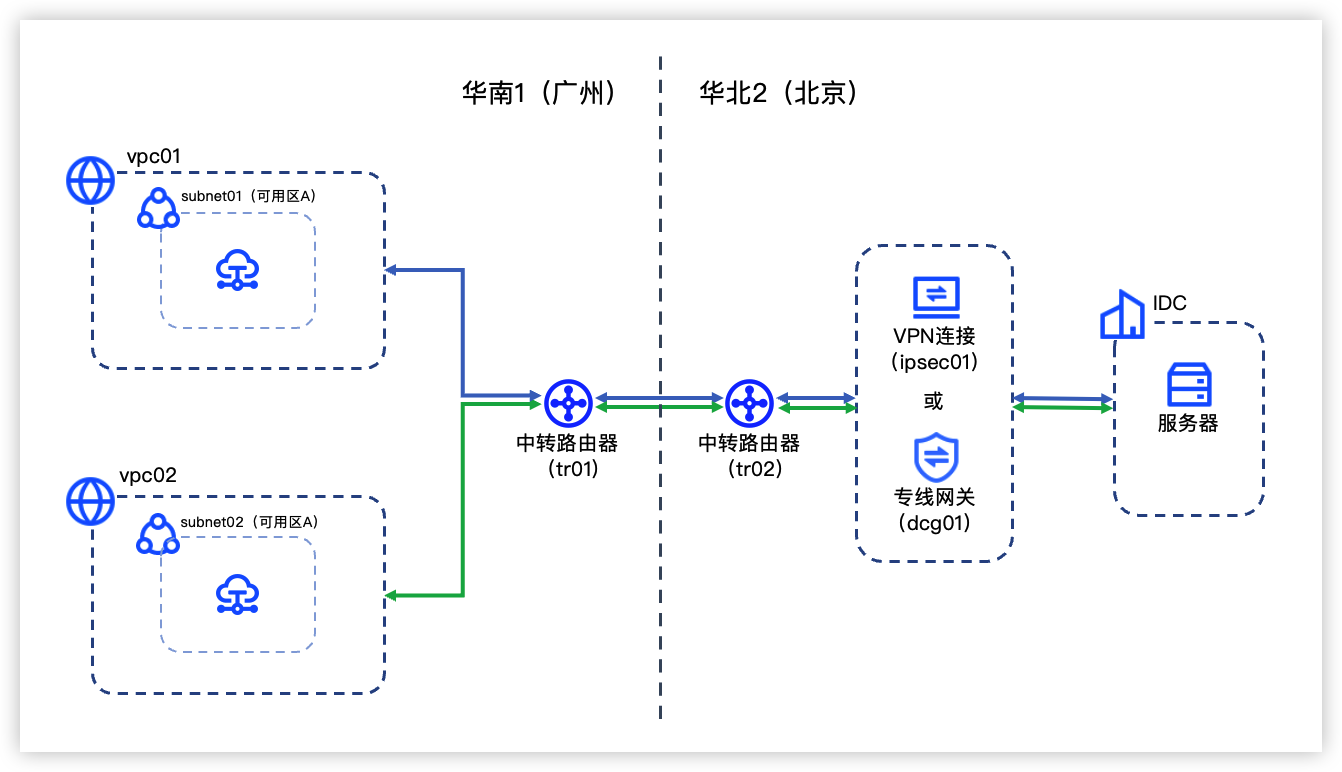

下图中VPC、中转路由器等云上资源均属于同一账号，华南1（广州）地域的2个VPC通过中转路由器各自访问华北2（北京）地域的IDC，2个VPC之间不可访问。

说明

如需实现同地域下不同VPC与IDC之间的互通与隔离，请参见搭建云上VPC网络与云下IDC的独立互通。

数据规划

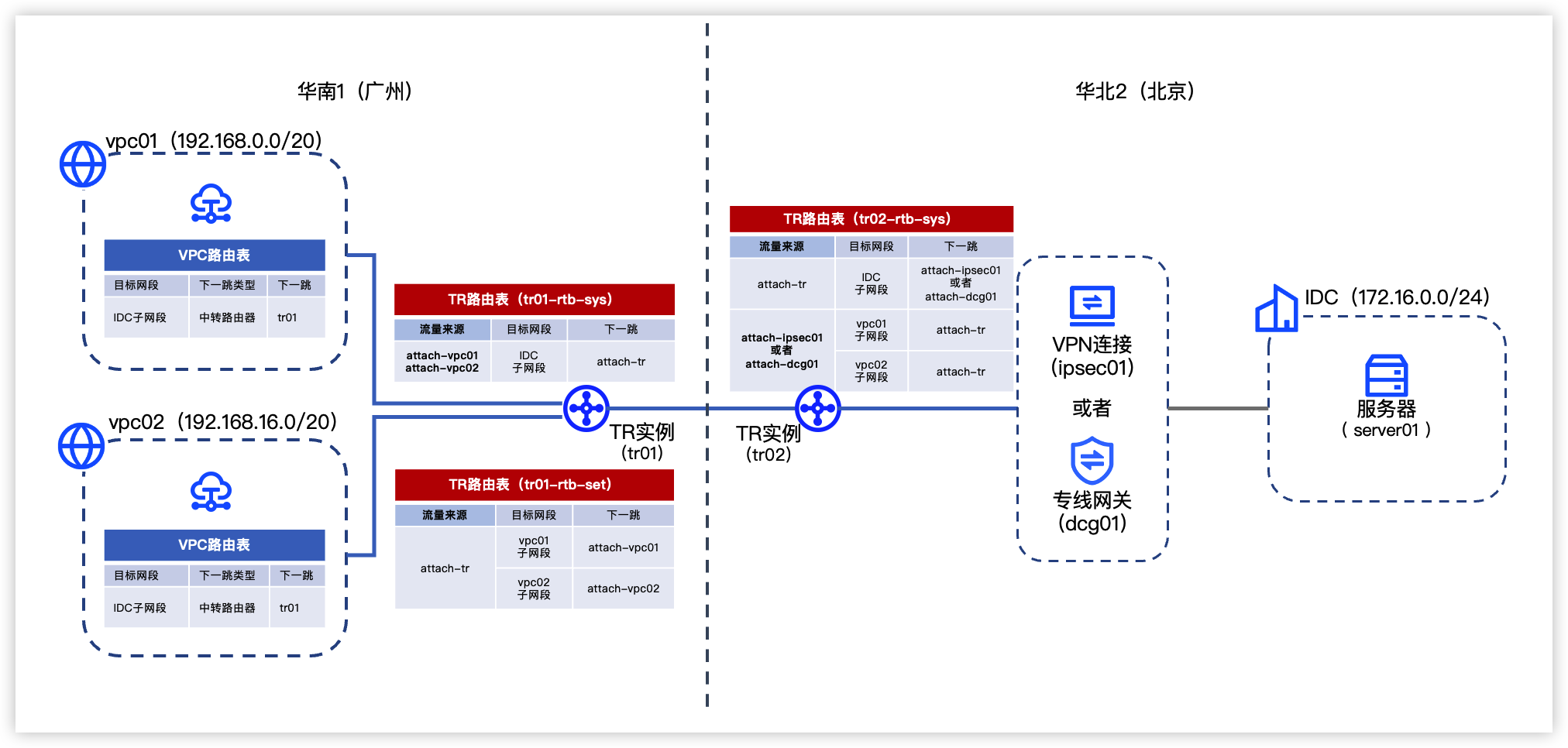

进行配置前，您需要提前规划组网图中各网络资源的网段、路由等数据信息，如下图所示。

说明

下图中VPC路由表中的路由可以手动配置，也可以自动同步，本文以自动同步方式为例进行介绍。如需手动配置VPC路由，请参见搭建云上VPC网络与云下IDC的独立互通。

私有网络

所属地域	私有网络	VPC网段	子网名称	子网所属可用区	子网网段	云服务器私网IP
华南1（广州）	vpc01	192.168.0.0/20	subnet01	可用区A	192.168.0.0/24	192.168.0.10
华南1（广州）		vpc02	192.168.16.0/20	subnet01	可用区A	192.168.16.0/24	192.168.16.10

VPN连接

所属地域	IPsec连接	用户网关信息	本端网段	对端网段	预共享密钥
华北2（北京）	ipsec01	名称：cgw01 BGP ASN：65000 IP地址：12.XX.XX.10 该IP地址为云下IDC中服务器的公网IP地址。	192.168.0.0/24 192.168.16.0/24 该网段配置为私有网络的子网网段。	172.16.0.0/24 该网段配置为云下IDC的子网网段。	test@123

专线连接

所属地域	专线网关	物理专线	虚拟接口名称	本/对端网关互联IP	路由类型	BGP ASN	BGP密钥
华北2（北京）	dcg01	DAS123_port308_conn	vif01	本端：10.0.0.1/30 对端：10.0.0.2/30	BGP	49600	E0g5****8go1

中转路由器

路由规划如上图所示，详细规划说明请参见TR路由配置规划。

云下IDC

所属地域
子网段
云服务器名称
私网IP地址
公网IP地址
华北2（北京）
172.16.0.0/24
server01
172.16.0.10
12.XX.XX.10

前提条件

已完成所需VPC及子网的创建，详细步骤请参见创建私有网络。

已完成各VPC中云服务器实例的创建，详细步骤请参见购买云服务器实例。

已根据连通云下IDC的服务类型完成以下资源配置，配置数据请参考数据规划。

VPN连接：请参考创建用户网关完成本场景所需用户网关cgw01的创建。

说明

本文IPsec连接使用动态路由传播，请确保用户网关设备支持BGP且绑定资源与用户网关已配置有效ASN。

专线连接：请参考配置专线连接中的前3步完成物理专线、专线网关及虚拟接口的创建，并参考配置本地路由完成云下IDC侧的私网路由配置。

已获取云下IDC中服务器的IP地址，并确保服务器正常可用。

配置步骤

说明

本文配置中仅介绍必要参数，其他未介绍的参数请保持默认值。

步骤一：配置华南1（广州）地域中的TR实例

本步骤中，您需要创建 1 个TR实例、1 个TR自定义路由表和 2 条网络实例连接。详细配置步骤请参考配置华南1（广州）地域中的TR实例。

创建TR实例。

在华南1（广州）地域创建一个TR实例tr01，作为华南1（广州）地域中转路由器的运行载体。

说明

tr01的ASN以64512为例。

创建TR实例时系统自动为其创建了一个系统路由表，用于转发本地域中来自vpc01、vpc02的访问流量。本文中，tr01系统路由表名称以tr01-rtb-sys为例进行介绍。

创建TR自定义路由表。

为tr01创建一个自定义路由表tr01-rtb-set，用于转发来自跨地域连接的访问流量。

创建网络实例连接并配置路由。

为tr01创建2条网络实例连接attach-vpc01、attach-vpc02，分别连接2个同地域VPC实例vpc01、vpc02。

查看TR路由和VPC路由。

TR路由表tr01-rtb-sys中暂无路由条目，TR路由表tr01-rtb-set中的路由条目如下表所示。

目标网段	下一跳	路由状态	路由类型	连接类型	网络实例	路由属性
192.168.0.0/24	attach-vpc01	可用	自动学习	私有网络	vpc01	-
192.168.16.0/24	attach-vpc02	可用	自动学习	私有网络	vpc02	-

由于vpc01和vpc02路由表自动同步TR路由表tr01-rtb-sys中的路由条目，因此vpc01和vpc02路由表中的路由条目无变化。

步骤二：配置华北2（北京）地域中的TR实例

创建TR实例。

在华北2（北京）地域创建一个TR实例tr02，详细步骤请参见创建TR实例。

说明

tr02的ASN以64513为例。

创建TR实例时系统为其自动创建了一个系统路由表。本文中，tr02系统路由表名称以tr02-rtb-sys为例进行介绍。

创建网络实例连接。

请根据连接云下IDC的资源类型，创建适当的网络实例连接，用于连接云下IDC。详细步骤请参见创建VPN类型网络实例连接或创建专线网关类型网络实例连接。

通过VPN连接打通云下IDC

通过专线连接打通云下IDC

基础配置

参数	说明	取值示例
名称	待创建网络实例连接的名称。	attach-ipsec01
网络实例类型	选择待创建网络实例连接的类型。类型选择VPN，并选择创建新的IPsec连接。	VPN
IPsec名称	输入待创建IPsec连接的名称。	ipsec01
规格	选择IPsec连接的规格，支持默认和大型两种规格，不同规格需要支付的IPsec实例费不同。详细费用说明请参见IPsec连接计费。默认规格支持200Mbps带宽。大型规格支持1Gbps带宽。说明大型规格正在邀测中，如需使用，请联系客户经理申请。	默认
路由模式	选择路由模式。	感兴趣流
本端网段	本文中配置为VPC子网段。	192.168.0.0/24，192.168.16.0/24
对端网段	本文中配置为IDC子网段。	172.16.0.0/24
立即发起协商	选择IPsec连接配置完成后是否立即生效。	是
路由传播模式	选择IPsec连接的路由传播模式。了解更多如果选择静态路由传播模式，VPN网络实例连接创建成功后，请参考创建静态路由配置目标网段为云下IDC网段，下一跳为该VPN网络实例连接的路由条目。	动态路由
用户网关	选择已创建的用户网关。	cgw01
隧道网段	本端隧道IP和对端隧道IP所在网段。	169.254.1.0/30
本端隧道IP	本端隧道IP是配置在VPN网关上的BGP地址。	169.254.1.1
对端隧道IP	对端隧道IP是配置在用户设备上的BGP地址。	169.254.1.2
预共享密钥	输入用于双方VPN设备IKE协商的密钥。	test@123
确认密钥	请再次输入预共享密钥。	test@123
项目	选择待创建TR实例所属的项目。	default
可用区	选择用于提供VPN网关服务的可用区。	可用区A

路由配置

参数	说明	取值示例
关联转发	开启关联转发表示来自网络实例的流量将根据TR路由表tr02-rtb-sys进行转发。	开启，tr02-rtb-sys
路由学习	开启路由学习表示该TR路由表会自动学习已选择网络实例的路由条目，在TR路由表tr02-rtb-sys中自动生成目标网段为IDC网段，下一跳为该网络实例连接（attach-ipsec01）的路由条目。	开启，tr02-rtb-sys

说明

VPN类型网络实例连接创建成功后，请完成云下IDC中服务器的VPN配置，配置数据请与IPsec连接保持一致，可参考数据规划。

查看TR路由表tr02-rtb-sys，确认已从专线连接或VPN连接学习到IDC网段的路由条目。

通过专线连接连通IDC时，TR路由表tr02-rtb-sys已学习到如下表所示的路由条目。

目标网段
下一跳
路由状态
路由类型
连接类型
网络实例
路由属性
172.16.0.0/24
attach-dcg01
可用
自动学习
专线网关
dcg01
49600

通过VPN连接连通IDC时，TR路由表tr02-rtb-sys已学习到如下表所示的路由条目。

目标网段
下一跳
路由状态
路由类型
连接类型
网络实例
路由属性
172.16.0.0/24
attach-ipsec01
可用
自动学习
VPN
ipsec01
65000

步骤三：配置跨地域带宽

创建带宽包。

创建一个带宽包trbp01，用于为跨地域连接提供带宽资源。详细操作步骤请参见创建带宽包。

创建跨地域连接。

创建一个跨地域连接，用于连接华南1（广州）地域的TR实例和华北2（北京）地域的TR实例。详细操作步骤请参见创建跨地域连接。

本文以华南1（广州）地域的TR实例tr01作为本端TR创建跨地域连接，具体配置数据如下表所示。

参数	说明	取值示例
名称	输入跨地域连接的名称。	attach-tr
带宽包	加入已创建的带宽包trbp01，并分配带宽。	勾选，trbp01，2Mbps
本端TR关联转发	开启关联转发，使本端TR实例tr01根据TR路由表tr01-rtb-set转发来自跨地域连接的访问流量。	开启，tr01-rtb-set
对端TR关联转发	开启关联转发，使对端TR实例tr02根据TR路由表tr02-rtb-sys转发来自跨地域连接的访问流量。	开启，tr02-rtb-sys
本端TR路由学习	开启路由学习，使TR路由表tr01-rtb-sys自动学习对端TR关联转发的路由表tr02-rtb-sys中的路由。	开启，tr01-rtb-sys
对端TR路由学习	开启路由学习，使指定的TR路由表tr02-rtb-sys自动学习本端TR关联转发的TR路由表tr01-rtb-set中的路由。	开启，tr02-rtb-sys

查看TR路由和VPC路由。

TR路由表tr01-rtb-set中的路由条目不变。

TR路由表tr01-rtb-sys和tr02-rtb-sys中的路由根据连通IDC的网络资源类型有所不同。

通过专线连接连通IDC时，TR路由表tr02-rtb-sys已学习到如下表所示的路由条目。

路由表名称	目标网段	下一跳	路由状态	路由类型	连接类型	网络实例	路由属性
tr01-rtb-sys	172.16.0.0/24	attach-tr	可用	自动学习	中转路由器	tr02	64513,49600
tr02-rtb-sys	192.168.0.0/24	attach-tr	可用	自动学习	中转路由器	tr01	64512
tr02-rtb-sys		192.168.16.0/24	attach-tr	可用	自动学习	中转路由器	tr01	64512

通过VPN连接连通IDC时，TR路由表tr02-rtb-sys已学习到如下表所示的路由条目。

路由表名称	目标网段	下一跳	路由状态	路由类型	连接类型	网络实例	路由属性
tr01-rtb-sys	172.16.0.0/24	attach-tr	可用	自动学习	中转路由器	tr02	64513,65000
tr02-rtb-sys	192.168.0.0/24	attach-tr	可用	自动学习	中转路由器	tr01	64512
tr02-rtb-sys		192.168.16.0/24	attach-tr	可用	自动学习	中转路由器	tr01	64512

vpc01和vpc02的系统路由均已从中转路由器同步到IDC网段的路由条目，如下表所示。

目标网段
状态
下一跳类型
下一跳
172.16.0.0/24
可用
中转路由器
tr01

结果验证

登录vpc01中的云服务器实例，详情请参见登录Linux实例或登录Windows实例。

执行命令ping分别连接vpc02和云下IDC中的服务器，验证vpc01与IDC互通、与vpc02不通。

同理，登录vpc02中的云服务器实例，验证vpc02与云下IDC中的服务器互通。
