计量图

日志服务提供计量图方式展示日志查询分析结果，本文介绍计量图的各项图表参数配置。

图表说明

计量图由一个或多个条形图组成，支持将每个查询字段简化为单个值来简化数据，可以直观查看数据在单个值特定范围的占比。计量图支持基本单色、梯度变色、分段条图和仪表盘等多种展示样式，配合配色方案可以呈现出多样化的效果。

在仪表盘中添加计量图的操作步骤，请参考添加图表到仪表盘。

Tip

使用统计图表之前，请先阅读注意事项。

通用配置

对指定类型的统计图表进行全局配置，该配置对整个图表范围生效。计量图支持的通用配置如下。

配置项			说明
面板配置	图表标题	设置计量图的标题。
		显示图表标题	勾选显示图表标题栏后，将在计量图左上角显示标题。
		显示图表时间	勾选显示图表标题栏和显示图表时间后，将在计量图左上角显示图表的时间范围。
检索分析字段	主字段	选择在计量图中展示的字段，支持设置多个字段。
		最大值	设置计量图中展示的最大值。开启通过字段查询最大值后，需选择查询字段，系统将使用该列的最大值作为最大值。关闭通过字段查询最大值后，可自定义设置最大值。
		最小值	设置计量图中展示的最小值。开启通过字段查询最小值后，需选择查询字段，系统将使用该列的最小值作为最小值。关闭通过字段查询最小值后，可自定义设置最小值。
数据配置	展示内容	计量图的展示模式。计算值：仅展示经由计算函数计算后的值。所有值：展示检索分析结果中指定字段的所有值。
		计算函数	设置展示模式为计算值时，应同时设置计算函数，用于计算检索分析结果。例如将计算函数设置为第一个值，则计量图中将展示各个检索分析结果中的第一个值。
		标签	设置展示模式为计算值时，可添加计量图的标签信息。
		个数限制	设置展示模式为所有值时，此参数用于控制计量图中展示的条形数量。
		标签来源列	展示模式设置为所有值时，此参数用于设置计量图的标签。
标准配置	格式化	根据不同的单位换算方式将数值字段格式化。
		保留小数点	设置数值小数点后的位数。
		自定义单位	设置数值的单位。
计量图样式	图表类型	设置计量图的样式。支持基本、连续渐变、分段渐变和仪表盘。
		布局方式	设置计量图中每个条形图的展示方式，支持设置为横向、纵向或自适应。
		圆角	设置图形圆角大小。
		粗细	设置图表类型为基本、连续渐变、分段渐变时，该参数用于设置条形的粗细。
		主字段字号	设置主字段的字体大小。
		标签字号	设置标签的字体大小。
		显示底色	勾选显示底色后，将显示底色。设置图表类型为基本、连续渐变、分段渐变时，需要设置该参数。
		标题	勾选标题后，将显示每个条形的标题。
		显示百分比	勾选显示百分比后，将显示每个条形图的百分比数值。
色彩配置			设置计量图的配色方案。阈值：指定阈值点和颜色后，如果某个条形的实际值大于该阈值点，则显示为对应的颜色。百分比阈值：指定阈值点和颜色后，如果某个条形的百分比大于该阈值点，则显示为对应的颜色。
值映射	值映射	单击添加映射值并设置映射方式后，日志服务会自动将匹配到的内容映射为指定文本。
链接			支持添加额外的链接，用于丰富图表信息。设置后，将在图表的左上角展示链接图标，您可以单击链接图标，查看链接内容。

字段配置

在字段配置区域选择字段名称之后，可以为此字段添加自定义的样式配置，此配置仅对指定字段生效，其他字段仍沿用通用配置。字段配置的配置项含义与通用配置相同，各个配置项的说明请参考通用配置。

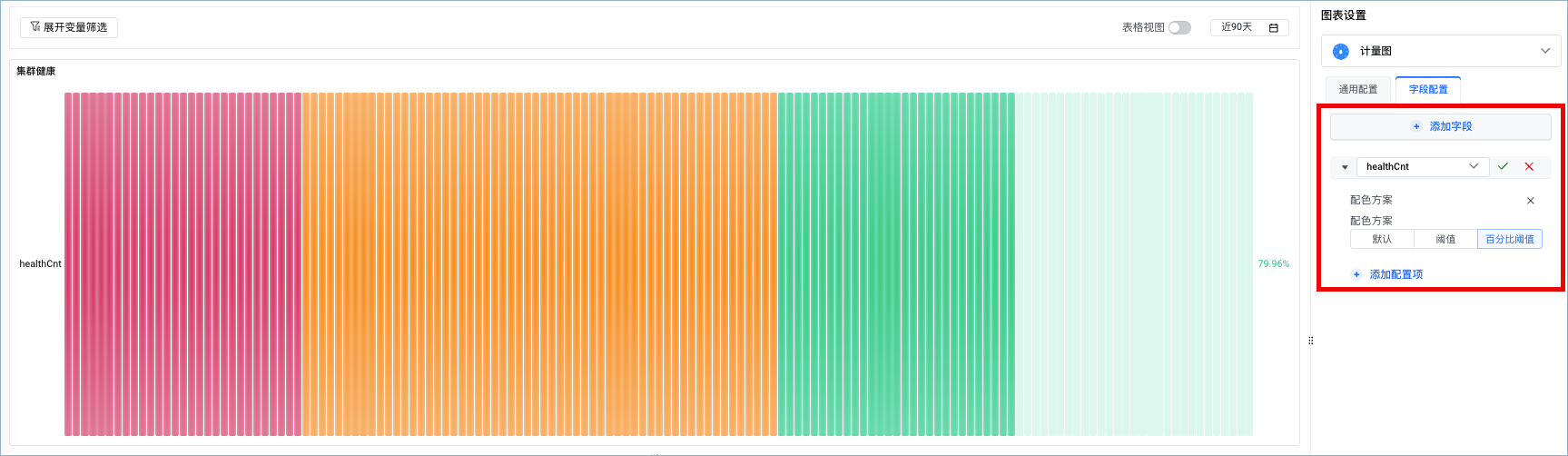

例如，下图示例表示对 healthCnt 列添加字段配置。

示例

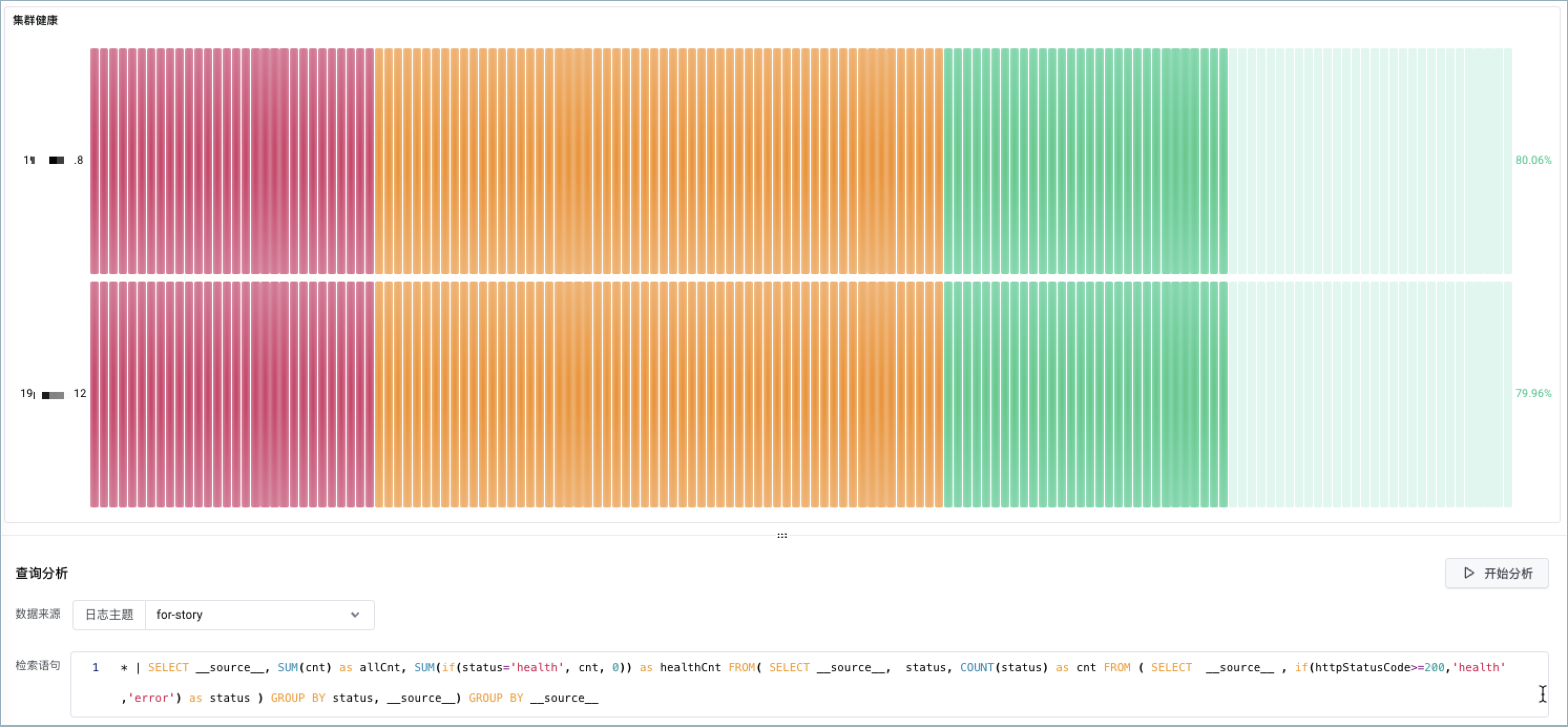

通过计量图展示各个集群健康请求的次数和比例。

检索分析语句

* | SELECT __source__, SUM(cnt) as allCnt, SUM(if(status='health', cnt, 0)) as healthCnt FROM( SELECT __source__, status, COUNT(status) as cnt FROM ( SELECT __source__ , if(httpStatusCode>=200,'health','error') as status ) GROUP BY status, __source__) GROUP BY __source__

图表设置

主字段：指定为 healthCnt。其中 healthCnt 代表Status等于health的日志条数。

最大值：指定为 allCnt。通过 SUM(cnt) 统计总值，作为计量图的最大值指标。

展示内容：选择所有值。

标签来源列：设置为__source__。

统计图表
