雷达图

日志服务提供雷达图方式展示检索分析结果，本文介绍雷达图的各项图表参数配置。

图表说明

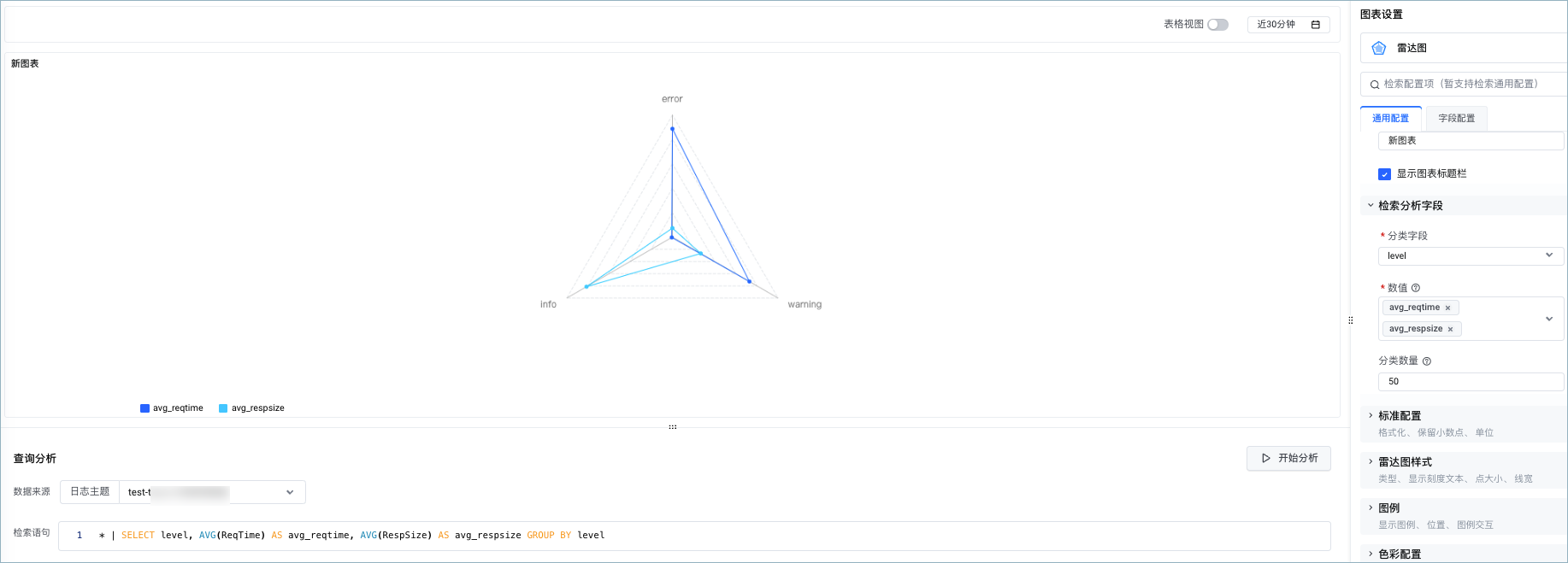

雷达图支持直观地展示不同数据在相同维度下的对比情况。

在仪表盘中添加雷达图的操作步骤，请参考添加图表到仪表盘。

Tip

使用统计图表之前，请先阅读注意事项。

通用配置

对指定类型的统计图表进行全局配置，该配置对整个图表范围生效。雷达图支持的通用配置如下。

配置项			说明
面板配置	图表标题	设置雷达图标题。
		显示图表标题	勾选显示图表标题栏后，将在雷达图左上角显示标题。
		显示图表时间	勾选显示图表标题栏和显示图表时间后，将在雷达图左上角显示图表的时间范围。
检索分析字段	分类字段	指定用于数据分类的字段，可选择多个字段。
		数值	指定用于展示数值的字段。
		最大分类数量	设置分类字段的最大分类数量。当分类字段的不同值数量超过最大分类数量时，系统将取前最大分类数量个值进行展示。 *说明分类数量过多会导致页面卡顿。
标准配置	格式化	根据不同的单位换算方式将数值格式化。
		保留小数点	设置数值的小数点后的位数。
		单位	设置数值的单位。
雷达图样式	类型	设置雷达图的类型，支持设置为多边形或圆形。
		显示刻度文本	勾选显示刻度文本后，将在雷达图中展示刻度文本信息。
		点大小	设置雷达图上点的大小。
		线宽	设置雷达图上线的宽度。
图例	显示图例	勾选显示图例后，系统将根据您所设置的图例位置显示图例。
		位置	设置图例的位置。
		图例交互	单击图例中某一分类时的动作行为。单击选择：单击图例中的某一分类时，雷达图中只展示此分类的数据。单击隐藏：单击图例中的某一分类时，在雷达图中隐藏此分类的数据。
色彩配置	配色方案	设置雷达图的颜色。内置：根据内置的配色方案展示雷达图。单色：显示为您所选择的颜色。
链接			支持添加额外的链接，用于丰富图表信息。设置后，将在图表的左上角展示链接图标，您可以单击链接图标，查看链接内容。

字段配置

在字段配置区域选择字段名称之后，可以为此字段添加自定义的样式配置，此配置仅对指定字段生效，其他字段仍沿用通用配置。字段配置的配置项含义与通用配置相同，各个配置项的说明请参考通用配置。

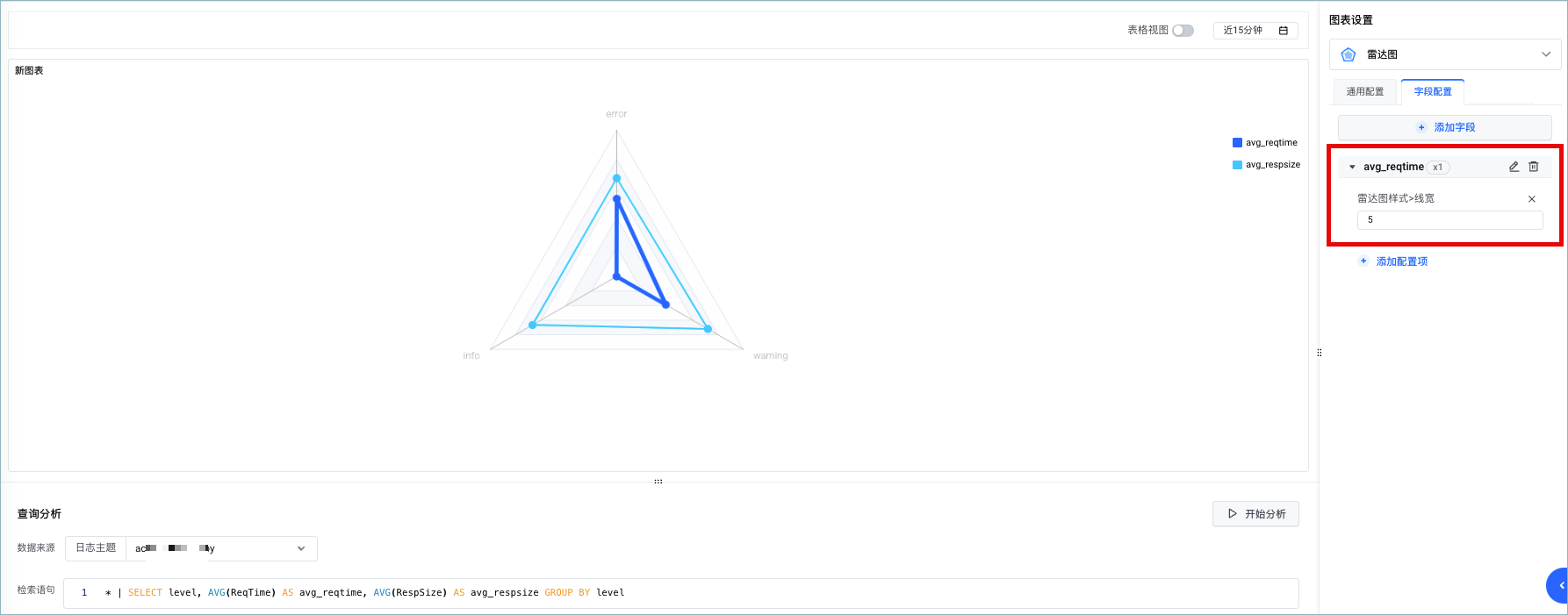

例如，下图表示对检索分析结果中的 avg_reqtime 列添加字段配置，设置该列对应的线宽为 5。

示例

通过雷达图展示指定时间范围内各个级别的请求对应的平均请求时长和平均响应长度。

检索分析语句

* | SELECT level, AVG(ReqTime) AS avg_reqtime, AVG(RespSize) AS avg_respsize GROUP BY level

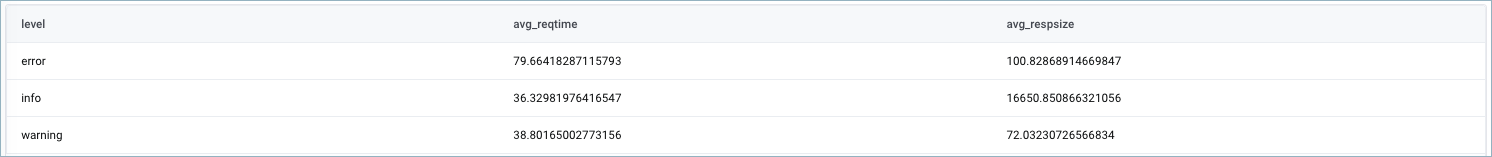

表格视图

图表设置

设置分类字段为level。

设置数值为avg_reqtime、avg_respsize。

雷达图
