问问助手背景介绍

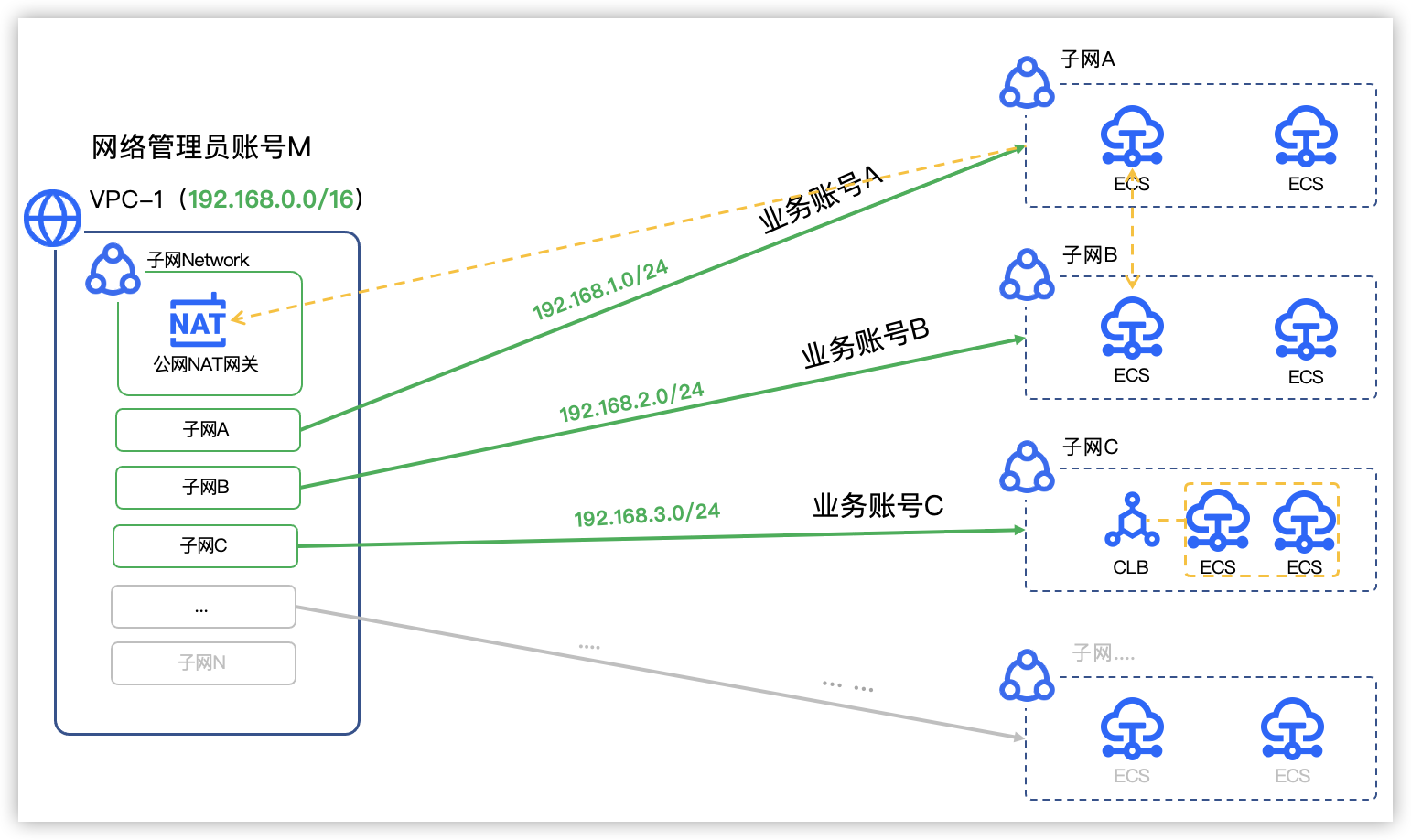

某企业有多个业务部门，不同的部门有不同的账号，不同的部门对网络的需求不同，业务部门A需要访问公网、业务部门B仅需要私网访问内部资源、业务部门C需要向公网提供服务。现通过共享VPC进行管理，如下图：
- 网络管理员账号M：创建一个VPC，并规划多个子网。
- 在子网Network里创建公网NAT网关，为子网A中的云资源提供公网访问能力。
- 将子网A共享给业务账号A（即业务部门A）。
- 将子网B共享给业务账号B（即业务部门B）。
- 将子网C共享给业务账号C（即业务部门C）。
- 业务账号A：使用子网A创建多台云服务器ECS，使其通过公网NAT网关访问公网。
- 业务账号B：使用子网B创建多台云服务器ECS，使其能私网访问子网A的ECS。
- 业务账号C：使用子网C创建多台云服务器ECS和一台CLB实例，使云服务器通过CLB实例向公网提供服务。
准备工作
- 将网络管理账号M和业务账号A、B、C加入同一个企业组织。
- 使用网络管理账号M创建了一个VPC（名称为VPC-1）及4个子网（名称分别为子网A、子网B、子网C、子网Network）。
- 申请一个公网IP，名称EIP-1。
操作步骤
网络管理员配置
登录网络管理员账号M，配置公网NAT网关，并开启共享VPC功能，将子网A共享给账号A、子网B共享给账号B、子网C共享给账号C。
配置公网NAT网关
- 创建公网NAT网关：VPC选择VPC-1，子网选择子网Network。
- 绑定公网IP：公网NAT网关绑定公网IP。
- 创建SNAT规则：创建子网粒度的SNAT规则，子网选择子网-A。
说明
开通共享VPC
参考以下步骤，依次将子网A共享给账号A、子网B共享给账号B、子网C共享给账号C。
- 登录资源共享控制台。
- 在左侧导航树，选择资源共享 > 由我共享。
- 在顶部导航栏，选择地域。
- 在共享单元页签，单击创建共享单元按钮。
- 参考下表，配置相关参数。
-
- 单击下一步按钮，确认无误后，单击确定按钮，完成操作。
配置业务账号A
登录业务账号A，在VPC-1的子网A中创建多台未绑定公网IP的云服务器，使云服务器通过公网NAT网关访问公网。
- 配置安全组：
- 创建安全组：账号A在VPC-1的子网A中创建云服务器时，无法关联VPC-1的默认安全组Default，故需要在VPC-1内创建安全组。
- 添加安全组规则：除默认的安全组规则外，还需要放通如下流量：
-
- 创建云服务器：在VPC-1的子网A中创建多台未绑定公网IP的云服务器，安全组选择新创建的安全组。
- 验证：登录云服务器，在命令行执行ping 8.8.8.8命令，验证云服务器能否访问公网。回显如下图：
-
说明
若访问失败，请登录网络管理员账号M，检查SNAT规则是否配置正确，检查子网A关联的路由表是否配置了公网NAT网关路由。
配置业务账号B
登录业务账号B，创建多台未绑定公网IP的云服务器，使云服务器通过私网访问子网A内的云服务器。
- 配置安全组：
- 创建安全组：账号B在VPC-1的子网B中创建云服务器时，无法关联VPC-1的默认安全组Default，故需要在VPC-1内创建安全组。
- 添加安全组规则：除默认的安全组规则外，还需要放通如下流量：
-
- 创建云服务器：在VPC-1的子网B中创建多台未绑定公网IP的云服务器，安全组选择新创建的安全组。
- 验证：登录云服务器，在命令行执行ping <子网A内的云服务器>命令，验证云服务器能否私网互通。回显如下图：
-
配置业务账号C
登录业务账号C，执行如下操作：
- 配置安全组：
- 创建安全组：账号C在VPC-1的子网C中创建云服务器时，无法关联VPC-1的默认安全组Default，故需要在VPC-1内创建安全组。
- 添加安全组规则：除默认的安全组规则外，还需要放通如下流量：
-
- 创建云服务器：在VPC-1的子网C中创建多台未绑定公网IP的云服务器，安全组选择新创建的安全组。
- 为新创建的云服务器 搭建后端服务。
- 配置CLB：创建公网CLB时，子网选择共享子网C，操作步骤请参考四层CLB快速入门。
