通过流量镜像，您可以按自己设定的筛选条件复制网卡的流量，并将复制的流量私网转发到目标服务进行监控分析。
说明
复制的流量会占用网卡所在云服务器实例的网络带宽，需要网络带宽足够，流量镜像才不会对业务流量造成影响。请谨慎操作。
应用场景
- 安全审计
- 复制业务流量并转发到审计平台，对业务流量进行安全审计，为网络安全事件提供线索和证据，及时发现发现潜在的网络安全威胁行为。
- 入侵检测
- 当网络入侵恶意使用计算机和网络资源时，流量监控软件可以对流量镜像复制的流量进行分析，及时修改安全漏洞。
- 问题排查
- 当网络流量异常时，可以对流量镜像复制的流量进行分析，更高效地定位到网络异常的云服务器。
组成部分
镜像源
镜像源即流量需要被复制的网卡。
筛选条件
筛选条件由筛选规则组成。筛选规则的参数说明如下：
参数 | 说明 | 示例 |
方向 | 选择复制网卡的出方向流量或入方向流量。 | 入向 |
优先级 | 筛选条件规则的优先级，范围为1～1000。数值越小，优先级越高，即1为最高优先级。同一筛选条件同一方向的优先级唯一。 | 1 |
策略 | 设置允许或拒绝。允许即复制，拒绝则不复制。 | 允许 |
协议 | 选择流量的协议，支持ALL、TCP、UDP、ICMP。 | TCP |
源地址和端口 | 设置网卡流量的源地址和端口。 | 192.168.0.0/12 80 |
目的地址和端口 | 设置网卡流量的目的地址的端口。 | 192.168.0.66/32 80 |
示例中的入方向规则：192.168.0.0/12内的资源通过80端口以TCP协议访问192.168.0.66的80端口的流量（不含返回数据的流量），会被复制下来转发到镜像目的。
镜像目的
镜像目的是收集流量的网卡或传统型负载均衡。

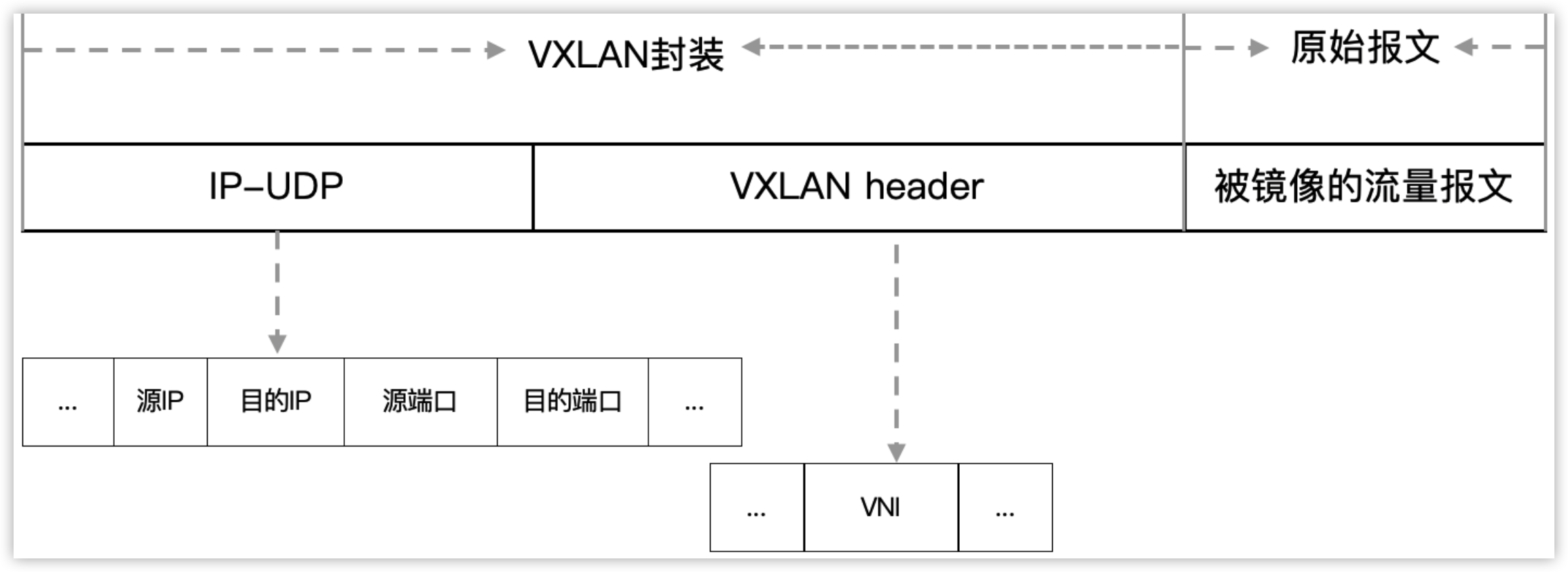

镜像目的收到的流量镜像数据包，是经过VXLAN协议封装过的，如下图。
VXLAN封装中重要的参数如下：
- IP-UDP：
- 源IP：镜像源的主IP地址。
- 目的IP：镜像目的的主IP地址。
- 源端口：系统设置，无特殊意义。
- 目的端口：VXLAN协议固定的4789端口。
- VXLAN header中的VNI：镜像会话的ID号，由用户创建镜像会话时指定，若未指定，则随机分配。详情请参见创建镜像会话。
镜像会话
镜像会话关联镜像源、镜像目的、筛选条件，使从镜像源复制的流量私网转发到镜像目的，是流量镜像的载体。
流量路径

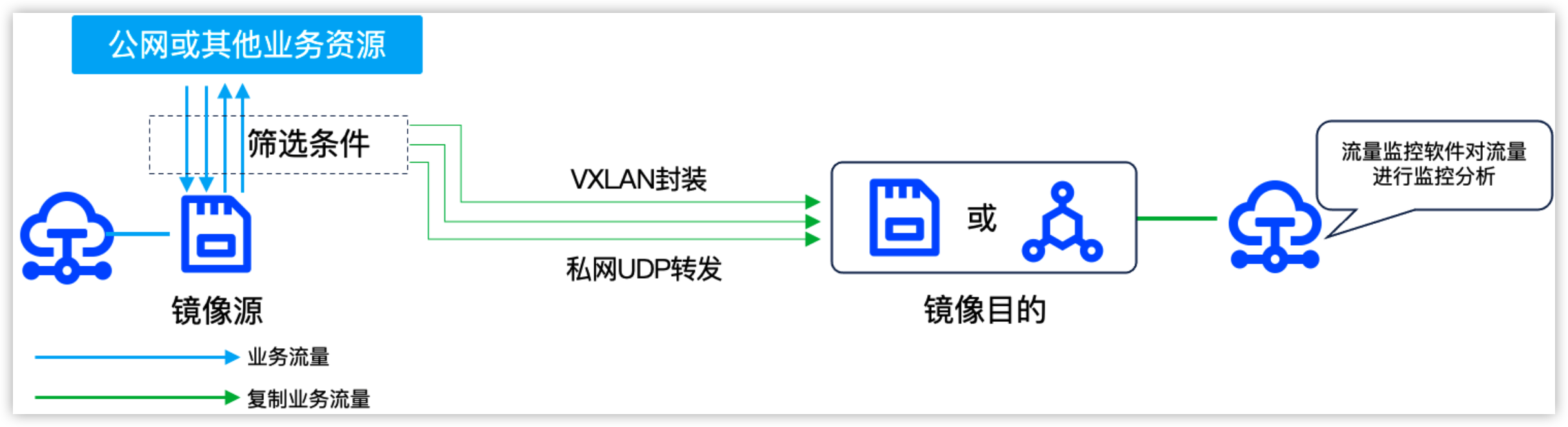

流量路径如下图：
对镜像源网卡的业务流量数据进行筛选后，复制满足筛选条件的流量并进行VXLAN封装，私网转发给镜像目的网卡。通过镜像目的的服务器部署的流量监控软件，对数据包解除VXLAN封装，得到原始的流量数据，并对该数据进行监控分析。
说明
云服务器部署的流量监控软件需要支持对数据包进行解除VXLAN封装。
规则匹配说明

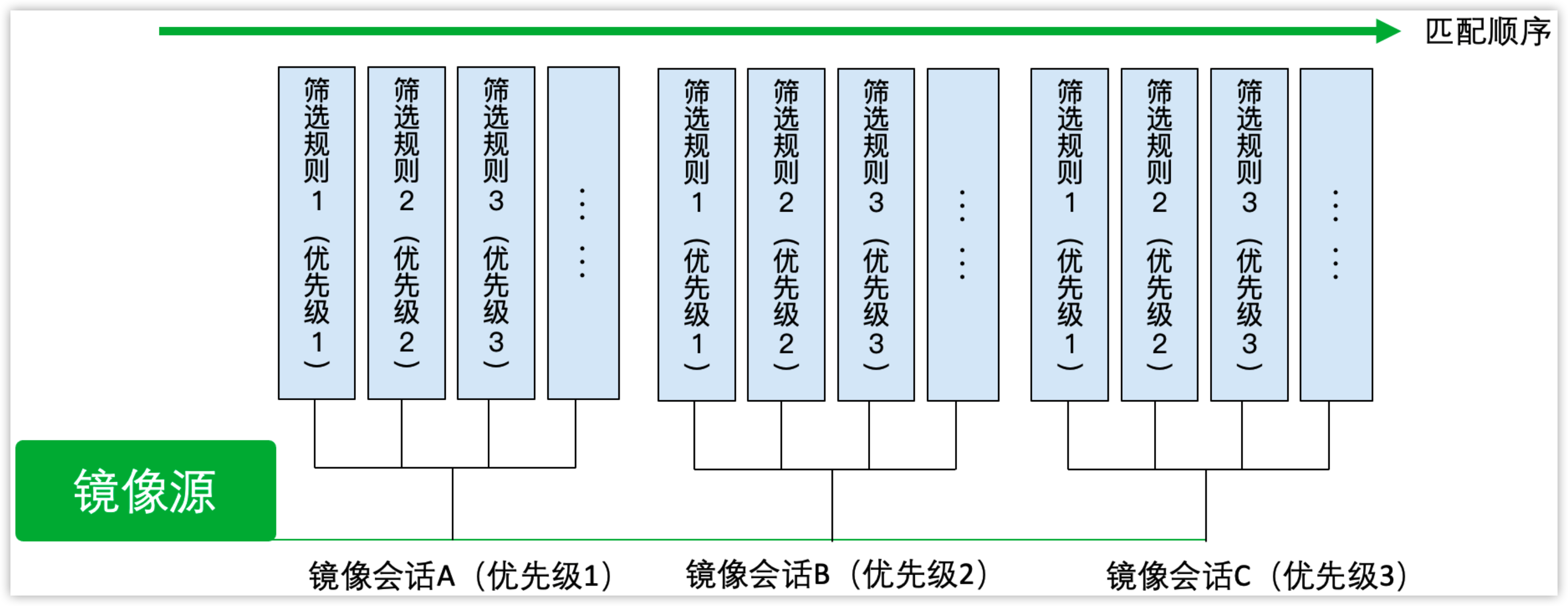

当镜像源有多个镜像会话、多条筛选规则时，以入方向流量为例（出方向同理），会按以下步骤进行匹配：
- 所有的镜像会话按优先级从高到低排序。
- 镜像会话内的入向筛选规则按优先级从高到低排序。
- 网卡的流量按照策略、协议、源地址及端口、目的地址及端口从前到后依次匹配规则，若成功匹配某条规则，则会根据规则复制流量或不复制流量，结束匹配操作；若流量匹配不到筛选规则，则不复制该网卡流量。
使用限制
镜像源
- 镜像源必须是云服务器的主网卡或已挂载至云服务器的辅助网卡。
- 支持复制镜像源的IPv4和IPv6流量。
- 镜像源的安全组和网络ACL需要放通UDP、4789端口的出方向流量。
- 镜像源的路由条目需要支持镜像源私网访问镜像目的。
- 镜像源不会被镜像的流量如下：
- 网络ACL、安全组拒绝的流量、流日志的流量。
- 网卡与DNS服务器的流量。
- ARP流量。
- DHCP流量。
- NTP流量。
- 实例元数据的流量。
- 复制的流量会占用镜像源网卡所在云服务器实例的网络带宽。
- 仅如下规格云服务器的主网卡和辅助网卡支持作为镜像源：
- 规格介绍说明通用型g1ie、g3il、g3al、g3i、g3a、g3ase、g4i、g4i-flex、g4id、g4ie、g4ied、g4a计算型c1ie、c3il、c3al、c3i、c3a、c4i、c4i-flex、c4id、c4ie、c4a内存型r1ie、r3il、r3al、r3i、r3a、r4i、r4ie、r4ied、r4ai2、i2g、i3s、i4、i4ag、ir4ag大数据型d2、d2c、d2s高主频型hfr2、hfg2、hfc2、hfr3i、hfc4i、hfg4i、hfr4ig2inet2s2ebmg4id、ebmg4adebmc4idebmhfr4id
镜像目的
- 镜像目的必须是私有网络内的网卡（云服务器的主网卡或已挂载的辅助网卡）或者传统型负载均衡，且与镜像源必须所属同一账号。
- 镜像目的的安全组和网络ACL需要放通UDP、4789端口的入方向流量。
- 当镜像目的为传统型负载均衡时，需要配置UDP监听器，放通4789端口。
- 镜像目的对应的云服务器需要安装支持解除VXLAN封装的流量监控软件，才能对流量镜像的流量监控分析。
- 镜像目的不能和镜像源是同一张网卡，也不支持镜像目的作为另外一条镜像会话的镜像源。
其他
从镜像源复制的流量报文会进行VXLAN封装，为了保证报文不被截断，建议您遵从如下关系设置网卡的MTU值：
镜像会话
限制项 | 最大值 | 是否支持调整 |
单账号单地域支持创建的镜像会话数量 | 20000 | 否 |
单条镜像会话支持关联的镜像源数量 | 1个 | 否 |
单条镜像会话支持关联的镜像目的数量 | 1个 | 否 |
单条镜像会话支持关联的筛选条件数量 | 1个 | 否 |
筛选条件
限制项 | 最大值 | 是否支持调整 |
单账号单地域支持创建的筛选条件数量 | 10000 | 否 |
单个筛选条件支持关联的镜像会话数量 | 2000 | 否 |
单个筛选条件单个方向支持添加的筛选规则数量 | 10 | 否 |
镜像源
限制项 | 最大值 | 是否支持调整 |
单个镜像源支持关联的镜像会话数量 | 3 | 否 |
镜像目的
限制项 | 最大值 | 是否支持调整 |
单账号单地域支持创建的镜像目的数量 | 10000 | 否 |
单个镜像目的支持关联的镜像会话数量 | 10 | 否 |
单个镜像目的支持关联的镜像源数量 | 100 | 否 |
配置流程

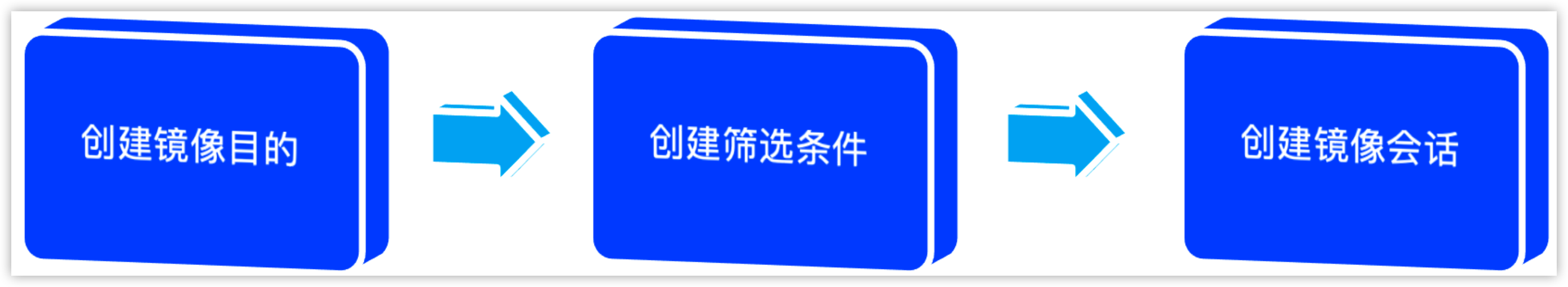

配置流程如下图所示：
