流量镜像分析示例

应用场景

本文为您介绍如何对流量镜像的流量进行分析。

应用	本示例中的作用说明	相关文档
Suricata	对流量镜像的数据解除VXLAN封装。	What is Suricata
Filebeat	收集日志数据并将其转发至 Elasticsearch 。	Filebeat overview
Elasticsearch	存储数据并提供搜索索引。	What is Elasticsearch?
Kibana	分析Elasticsearch中的数据并可视化呈现。	What is Kibana?

说明

上述均为开源软件，您也可以选择其他的分析工具。

前提条件

已完成流量镜像快速入门的步骤。

在同一VPC内，新增两台绑定公网IP的云服务器ECS-Elasticsearch、ECS-Kibana。

在云服务器ECS-Kibana所在安全组的入方向放通协议TCP、网段为0.0.0.0/0、端口为5601的流量。操作请参见添加安全组规则。

操作步骤

说明

本文云服务器均以CenOS 7.9为例。

步骤一：安装Suricata

登录云服务器ECS-TrafficMirrorTarget。

依次执行以下命令，安装Suricata。

sudo yum install epel-release yum-plugin-copr
sudo yum copr enable @oisf/suricata-7.0
sudo yum install suricata

执行以下命令，启动Suricata。

sudo systemctl enable suricata
sudo systemctl start suricata

执行以下命令，查看日志文件。

cd /var/log/suricata
ls

日志文件如下图。

步骤二：安装Elasticsearch

您可参考本操作，安装一个Elasticsearch节点。

登录云服务器ECS-Elasticsearch。

执行以下命令，创建并切换至elastic-install-files目录。

mkdir elastic-install-files
cd elastic-install-files

执行以下命令，下载Elasticsearch。

weget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-8.17.2-x86_64.rpm

执行以下命令，安装Elasticsearch。

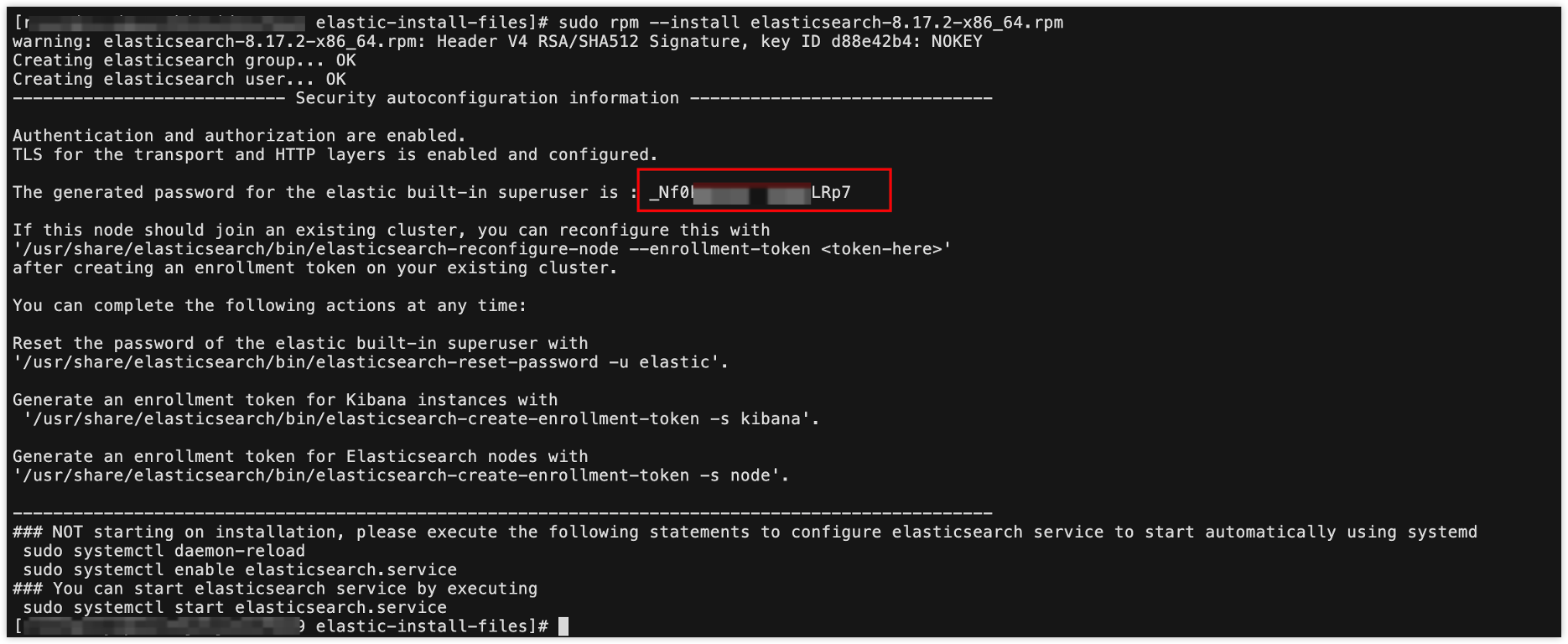

sudo rpm --install elasticsearch-8.17.2-x86_64.rpm

Elasticsearch安装时，默认启用以下安全功能：

启用身份验证和授权，包括一个内置的elastic超级用户账户。

会为传输层和HTTP层生成TLS（传输层安全协议）的证书和密钥，并且使用这些密钥和证书启用和配置TLS。

将安装命令的终端输出复制到本地文件。尤其是elastic超级用户账户的密码。

执行以下命令，使Elasticsearch开机自动启动。

sudo systemctl daemon-reload
sudo systemctl enable elasticsearch.service

打开sudo vim /etc/elasticsearch/elasticsearch.yml配置文件，配置如下信息。

# ---------------------------------- Cluster -----------------------------------
cluster.name: elasticsearch-demo # 在多节点的Elasticsearch集群中，所有的Elasticsearch实例都需要有相同的名称。

# ---------------------------------- Network -----------------------------------
network.host: 192.168.1.4 #云服务器ECS-Elasticsearch的IP地址
http.port: 9200

#----------------------- BEGIN SECURITY AUTO CONFIGURATION -----------------------
transport.host: 0.0.0.0 #0.0.0.0这个设置可使Elasticsearch监听所有可用网络接口上的连接。您也通过设置此值以匹配为network.host设置的值来限制监听范围。

保存更改并关闭编辑器。

执行以下命令，启动Elasticsearch。

sudo systemctl start elasticsearch.service

如果有需要，您可以通过运行sudo systemctl stop elasticsearch.service来停止该服务。

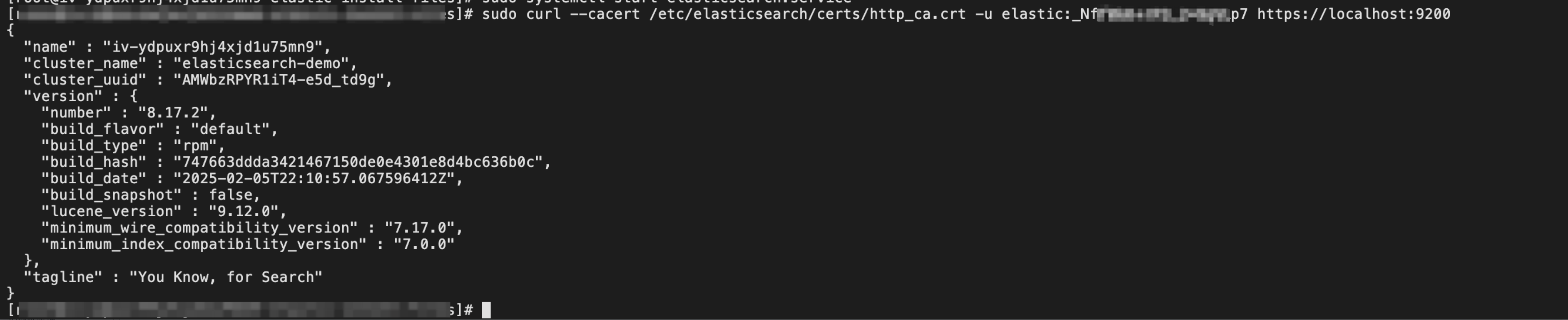

确保Elasticsearch正在正常运行。

sudo curl --cacert /etc/elasticsearch/certs/http_ca.crt -u elastic:$ELASTIC_PASSWORD https://localhost:9200

本文示例为：sudo curl --cacert /etc/elasticsearch/certs/http_ca.crt -u elastic:_Nf0****LRp7 https://localhost:9200

将$ELASTIC_PASSWORD替换为您从安装Elasticsearch时复制的elastic超级用户密码。

执行以下命令，查看Elasticsearch的状态。

sudo systemctl status elasticsearch

步骤三：安装Kibana

登录云服务器ECS-Kibana。

执行以下命令，并创建并切换到kibana-install-files目录。

mkdir kibana-install-files
cd kibana-install-files

执行以下命令，下载Kibana安装包。

wget https://artifacts.elastic.co/downloads/kibana/kibana-8.17.2-x86_64.rpm

执行以下命令，安装Kibana。

sudo rpm --install kibana-8.17.2-x86_64.rpm

切换至云服务器ECS-Elasticsearch，执行以下命令，生成Kibana连接Elasticsearch时需要输入的令牌。

sudo /usr/share/elasticsearch/bin/elasticsearch-create-enrollment-token -s kibana

从命令输出中复制生成的注册令牌。

本文示例：eyJ2ZXIiOiI4LjE0LjAiLCJhZHIiOlsiMTkyLjE2OC4xLjQ6OTIwMCJdLCJmZ3IiOiJhMWY1YzQ2Njg5ZDI0YWRlYjdjZTg0ZDc2MjA2YmM1MmE4NzMwZDIxYTg4MGNlMzM1MGM1YjIwYWRjMjAyN2****

执行以下两个命令，使Kibana开机自动启动。

sudo systemctl daemon-reload
sudo systemctl enable kibana.service

打开sudo vim /etc/kibana/kibana.yml 配置文件，配置如下信息：

#=================== System: Kibana Server ===================
server.port: 5601
server.host: "192.168.1.5" #ECS-Kibana的IP地址

保存更改并关闭编辑器。

执行以下命令，启动Kibana服务：

sudo systemctl start kibana.service

如果有需要，你可以通过运行sudo systemctl stop kibana.service来停止该服务。

执行以下命令，查看Kibana状态。

sudo systemctl status kibana

在本地电脑的浏览器，输入http://<kibana的公网IP>:5601。

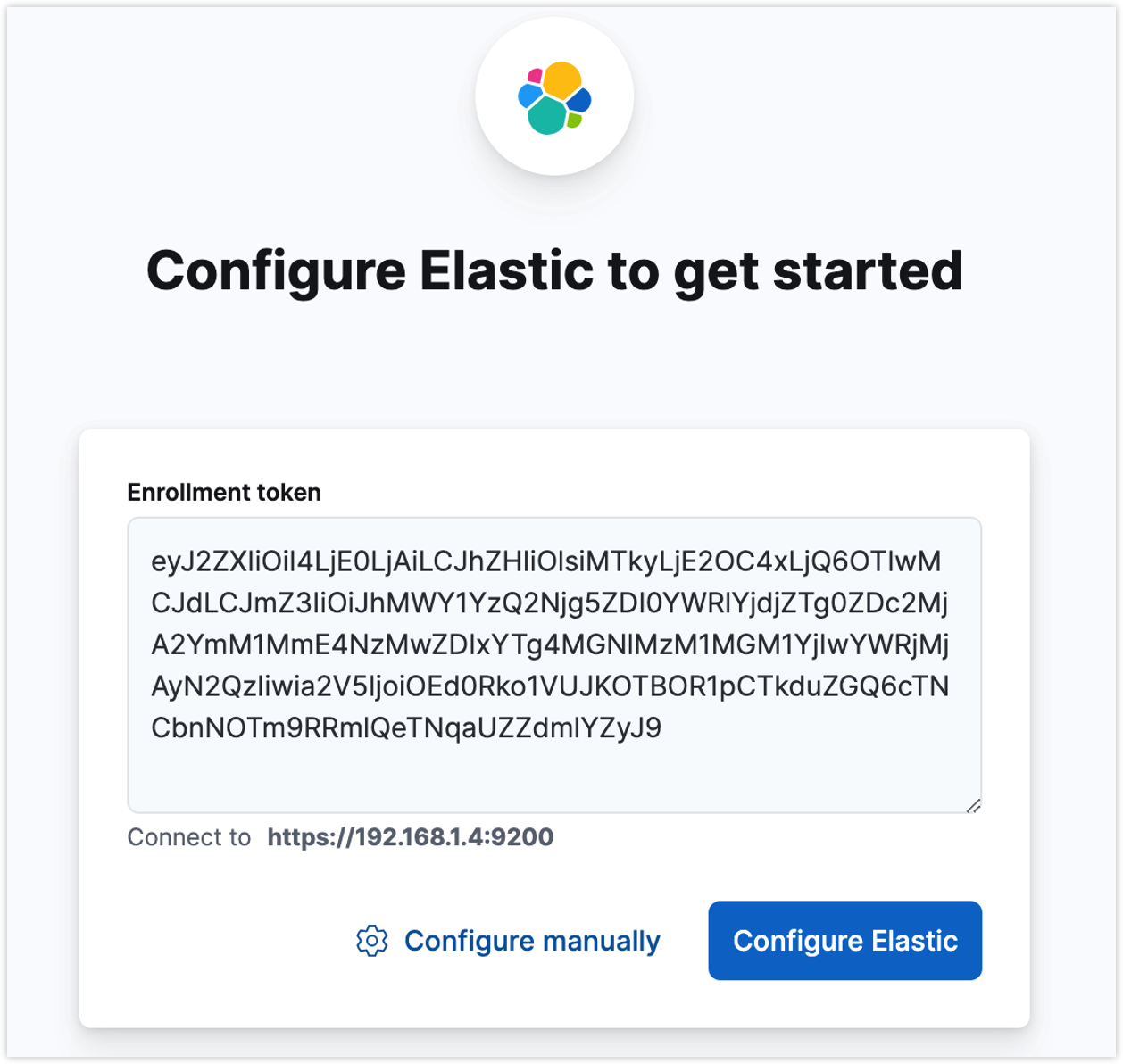

输入前文在云服务器ECS-Elasticsearch生成的令牌，并单击Configure Elastic按钮。

注意

若无法连接，请您检查云服务器ECS-Kibana所在安全组的入方向是否放通协议TCP、网段为0.0.0.0/0、端口为5601的流量。

云服务器ECS-Elasticsearch生成的令牌30分钟内未使用就会过期，若已过期，请重新生成。

输入验证码。

您可在云服务器ECS-Kibana，执行sudo systemctl status kibana，获取6位验证码。

输入用户名和密码，用户名为elastic，密码为Elasticsearch安装时终端输出的elastic超级用户账户的密码，本文示例为_Nf0****LRp7。

单击Log in按钮，登录成功。

Kibana已配置完成，并正在与Elasticsearch通信！

步骤四：安装Filebeat

登录云服务器ECS-TrafficMirrorTarget。

执行以下命令，并创建并切换到Filebeat-install-files目录。

mkdir Filebeat-install-files
cd Filebeat-install-files

执行以下命令，下载和解压Filebeat安装包。

curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-8.17.2-linux-x86_64.tar.gz
tar -xzvf filebeat-8.17.2-linux-x86_64.tar.gz

切换到云服务器ECS-Elasticsearch，执行以下命令，获取filebeat.yml文件中的ca_trusted_fingerprint值。

openssl x509 -fingerprint -sha256 -noout -in /etc/elasticsearch/certs/http_ca.crt

将返回值复制到本地文件，并去掉:号，例如：A1F5C46689D24ADEB7CE84D76206BC52A8730D21A880CE3350C5B20ADC2027D3

切换到云服务器ECS-TrafficMirrorTarget，进入Filebeat的安装包目录，打开filebeat.yml文件，配置Elasticsearch和Kibana的连接信息。

# =================================== Kibana ===================================
setup.kibana:
host: "192.168.1.5:5601" #设置为kibana的IP地址
username: "elastic"
password: "_Nf0****LRp7" #本文设置为elasticsearch的注册密码

# ---------------------------- Elasticsearch Output ----------------------------
output.elasticsearch:
hosts: ["192.168.1.4:9200"] #设置为elasticsearch的IP地址
protocol: "https" # 设置为HTTPS
username: "elastic"
password: "_Nf0****LRp7" #设置为elasticsearch的注册密码
ssl:
enabled: true
ca_trusted_fingerprint: "A1F5C46689D24ADEB7CE84D76206BC52A8730D21A880CE3350C5B20ADC2027D3"
# ca_trusted_fingerprint的值：在云服务器ECS-Elasticsearch，执行命令【openssl x509 -fingerprint -sha256 -noout -in /etc/elasticsearch/certs/http_ca.crt 】，将输入的结果[xx:xx:xx:xx]去掉冒号

执行以下命令，查看filebeat可用的模块，确认suricata是否可用。

./filebeat modules list

执行以下命令，启用suricata模块。

./filebeat modules enable suricata

切换至modules.d目录，打开suricata.yml文件，配置如下信息。

- module: suricata
eve:
enabled: true
var.paths: ["/var/log/suricata/eve*"] #该路径为suricata的日志路径。

切换至安装Filebeat二进制文件的目录，并运行Filebeat。

cd ..
./filebeat test config -e

执行以下命令，设置assets。预计需要3分钟，请耐心等待。

./filebeat setup -e

执行如下命令，启动Filebeat。

sudo chown root filebeat.yml
sudo chown root modules.d/suricata.yml
sudo ./filebeat -e

验证

在本地电脑的浏览器中输入http://<kibana的公网IP>:5601。

输入账号密码。

在左侧导航树，选择Discover，按需输入命令进行分析。
