使用NCCL Softbond Plugin保障单网卡故障下训练流量恢复

NCCL Softbond Plugin是用于RDMA网卡故障自动恢复流量的插件，本文介绍如何通过NCCL Softbond Plugin实现单网卡故障情况下训练任务流量自动恢复。

背景信息

在AI分布式训练中，有概率出现网口故障之类的硬件故障，导致训练中断。对于双网口的单网卡，可以采用bonding方式缓解，即便一个网口出现故障，流量也可以切换到另一个网口，训练能够正常继续运行，并且可以坚持到下一个checkpoint点后进行修复。然而对于单网口的情况，因为没有硬件支持的bond方案，所以无法自动切换流量，一旦网口故障的时间超过RDMA连接超时时间，就会造成连接断开，训练中断。因此，为了弥补单网口网卡没有冗余链路的弊端，我们提出在NCCL中实现SoftBonding的方案，在遇到网口故障等硬件故障时，通过软件来切换流量，确保即使遇到小故障，训练也不会中断。

关键组件

关键组件	说明
实例	实例规格：NCCL Softbond Plugin支持ecs.hpcpni3ln.45xlarge规格，规格详情请参见高性能计算GPU型hpcpni3ln，该实例正在邀测中，如需使用，请联系客户经理申请。 GPU驱动：用来驱动NVIDIA GPU卡的程序。本文以535.161.08版本为例。 CUDA工具包：使GPU能够解决复杂计算问题的计算平台。本文以CUDA 12.2为例。
NCCL	NCCL（Nvidia Collective Communication Library）是NVIDIA的集合通信库，支持安装在单个节点或多个节点的大量GPU卡上，实现多个GPU的快速通信。它提供了一系列高度优化的通信原语，如allreduce（全规约）、reduce-scatter（分散规约）、allgather（全收集）等，这些原语能够帮助并行计算任务在多个GPU间高效地同步和交换数据。注意使用NCCL Softbond Plugin必须确保NCCL版本不低于2.19，本文以NCCL 2.21.5为例。
NCCL Softbond Plugin	NCCL性能优化插件，实现单网卡网口故障情况下训练任务流量自动恢复。
Git	分布式版本控制系统。本文使用Git 2.25.1版本。
OpenMPI	OpenMPI是一个开源的 Message Passing Interface 实现，是一种高性能消息传递库，能够结合整个高性能计算社区的专业知识、技术和资源，建立现有的最佳MPI库。OpenMPI在系统和软件供应商、应用开发者和计算机科学研究人员中有广泛应用。
NCCL Tests	NCCL Tests是一个测试工具集，可以用来评估NCCL的运行性能和正确性。

准备环境

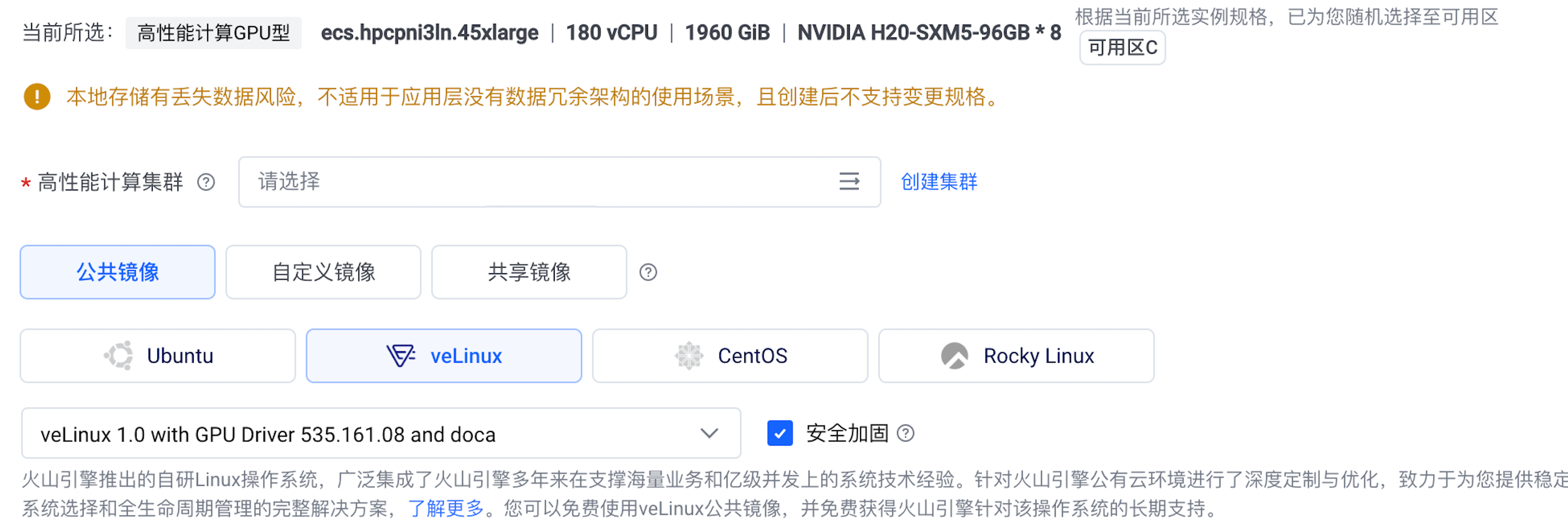

已创建高性能GPU计算型实例，本文所示配置如下：

规格：ecs.hpcpni3ln.45xlarge

镜像：velinux 1.0

GPU驱动版本：535.161.08

执行nvcc -V 命令查看CUDA版本。若未安装，请安装CUDA。

执行python3 --version命令查看Python版本。若未安装，请安装Python。

操作步骤

步骤一：安装NCCL和NCCL Softbond Plugin

登录实例。

下载并安装NCCL。

执行以下命令，安装Git。

apt update
apt -y install git

执行git --version命令，回显如下，表示安装成功。

执行以下命令，安装NCCL并进行编译。

git clone -b v2.21.5-1 https://github.com/NVIDIA/nccl
cd nccl
make -j src.build
make install

根据业务所在地域，执行以下命令下载NCCL Softbond Plugin。

华北2（北京）：

https://iaas-debug-beijing.tos-cn-beijing.ivolces.com/tool/misc/libnccl-net-soft-bonding_2.1-nccl_amd64.deb

华东2（上海）：

https://iaas-debug-shanghai.tos-cn-shanghai.ivolces.com/tool/misc/libnccl-net-soft-bonding_2.1-nccl_amd64.deb

华南1（广州）：

https://iaas-debug-guangzhou.tos-cn-guangzhou.ivolces.com/tool/misc/libnccl-net-soft-bonding_2.1-nccl_amd64.deb

亚太东南（柔佛）：

https://iaas-debug-southeast-1.tos-ap-southeast-1.ivolces.com/tool/misc/libnccl-net-soft-bonding_2.1-nccl_amd64.deb

依次执行以下命令，安装并确认。

dpkg -i libnccl-net-soft-bonding_2.1-nccl_amd64.deb
dpkg -l |grep libnccl-net-soft-bonding

步骤二：安装OpenMPI

执行以下命令，安装OpenMPI。

sudo apt update
sudo apt -y install openmpi-bin

检查是否正常安装。

mpiexec --version

回显如下，表示已正常安装。

步骤三：使用NCCL Softbond Plugin

安装成功后，您可以直接使用NCCL Softbond Plugin的通信优化功能，无需再进行其他配置。以下示例通过NCCL_Tests展示NCCL Softbond Plugin在双机16卡实例中，采用allreduce通信算法进行加速的效果。

在NVIDIA nccl-tests中下载nccl-tests软件包。

sudo apt install git
git clone https://github.com/NVIDIA/nccl-tests.git

执行以下命令，编译nccl-tests。

cd nccl-tests
make

执行以下脚本加载优化算法。

不使用Softbond PLUGIN

mpirun --allow-run-as-root -np 8 -x NCCL_DEBUG=INFO -x NCCL_P2P_LEVEL=SYS ./build/all_reduce_perf -b 8 -e 1G -f 2 -g 1

使用Softbond PLUGIN

# 设置NCCL_IB_TIMEOUT和NCCL_IB_RETRY_CNT会影响Softbond故障切流的失效
# NET PLUGIN默认配置：NCCL_IB_TIMEOUT=18 NCCL_IB_RETRY_CNT=7
export NCCL_NET_PLUGIN=soft-bonding
export LD_LIBRARY_PATH=/usr/lib/x86_64-linux-gnu:$LD_LIBRARY_PATH
mpirun --allow-run-as-root -np 8 -x NCCL_DEBUG=INFO -x NCCL_NET_PLUGIN -x NCCL_P2P_LEVEL=SYS -x LD_LIBRARY_PATH ./build/all_reduce_perf -b 8 -e 1G -f 2 -g 1

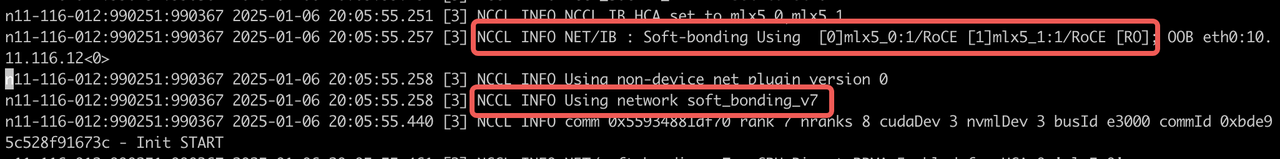

同时设置NCCL_DEBUG=INFO，在NCCL日志中打印出如下信息时，表明Softbond PLUGIN加载成功。

效果示例

​
#                                                              out-of-place                       in-place​
#       size         count      type   redop    root     time   algbw   busbw #wrong     time   algbw   busbw #wrong​
#        (B)    (elements)                               (us)  (GB/s)  (GB/s)            (us)  (GB/s)  (GB/s)​
   536870912     134217728     float     sum      -1   5634.4   95.28  178.66      0   5629.2   95.37  178.82      0​
  1073741824     268435456     float     sum      -1    10914   98.38  184.46      0    10907   98.44  184.58      0​
​
#  故障发生​
iv-ydh7r9vegwcva4fcdp8k:4783:4873 [0] src/plugin.cc:181 NCCL WARN NET/IB : mlx5_1 get async event : port error​
​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] src/plugin.cc:2636 NCCL WARN NET/IB: ### ncclIbTestRecv[0x7f0dbc115000]: poll_cq error on mlx5_1 (primary)! retrying...​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] NCCL INFO ncclIbIrecvQpErrAll[0x7f0dbc115000]: transitioning all QP to ERR​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] NCCL INFO ### ncclIbIrecvQpErrAll[0x7f0dbc115000] set GPU flush QP 17046 to ERR​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] NCCL INFO ### ncclIbRetryIrecv[0x7f0dbc115000]: switching to mlx5_2 (backup) from mlx5_1!​
iv-ydh7r9vegwcva4fcdp8k:4783:4913 [0] NCCL INFO ncclIbTestSend[0x7f02780da000] complete link backup latency 7520283548 ns​
#  切流完成​
  4294967296    1073741824     float     sum      -1    85685   50.13   93.98      0    85389   50.30   94.31      0​
  8589934592    2147483648     float     sum      -1   171258   50.16   94.05      0   170520   50.37   94.45      0​
  ​
#  故障修复​
 iv-ydh7r9vegwcva4fcdp8k:4787:4837 [0] src/plugin.cc:181 NCCL WARN NET/IB : mlx5_1 get async event : port active​
 ​
 iv-ydh7r9vegwcva4fcdp8k:4783:4913 [0] NCCL INFO ### ncclIbIsend[0x7f02780da000]: switching back to primary dev mlx5_1, resetting QP states​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] NCCL INFO ### ncclIbIrecv[0x7f0dbc115000]: resetting GPU QP states.​
iv-ydh7r9vegwcva4fcdp8k:4783:4913 [0] NCCL INFO ncclIbIsend[0x7f02780da000]: state transition from B/U/U to P/U/U after send​
iv-ydh7cejev4cva4f5wdv0:4433:4566 [0] NCCL INFO ncclIbIrecv[0x7f0dbc115000]: state transition from B/U/U to P/U/U after postfifo​
iv-ydh7r9vegwcva4fcdp8k:4783:4913 [0] NCCL INFO ncclIbTestSend[0x7f02780da000] recovery complete latency 8505401 ns​
#  流量恢复​
   327900   52.39   98.24      0   169356  101.44  190.20      0​
   # Out of bounds values : 0 OK​
# Avg bus bandwidth    : 109.709​
