使用指南

服务拓扑

全局拓扑功能是基于用户接入的观测 SDK 上报的 Traces 数据，自动提取服务节点及它们之间的调用关系，实时渲染成全局拓扑图，直观展现微服务依赖与调用链。

主要亮点：

前提条件

服务接入 Apmplus Sdk 或者 Opentelemetry Sdk，并将数据上报至 APMPlus 服务端。详细见服务接入部分介绍。

功能介绍

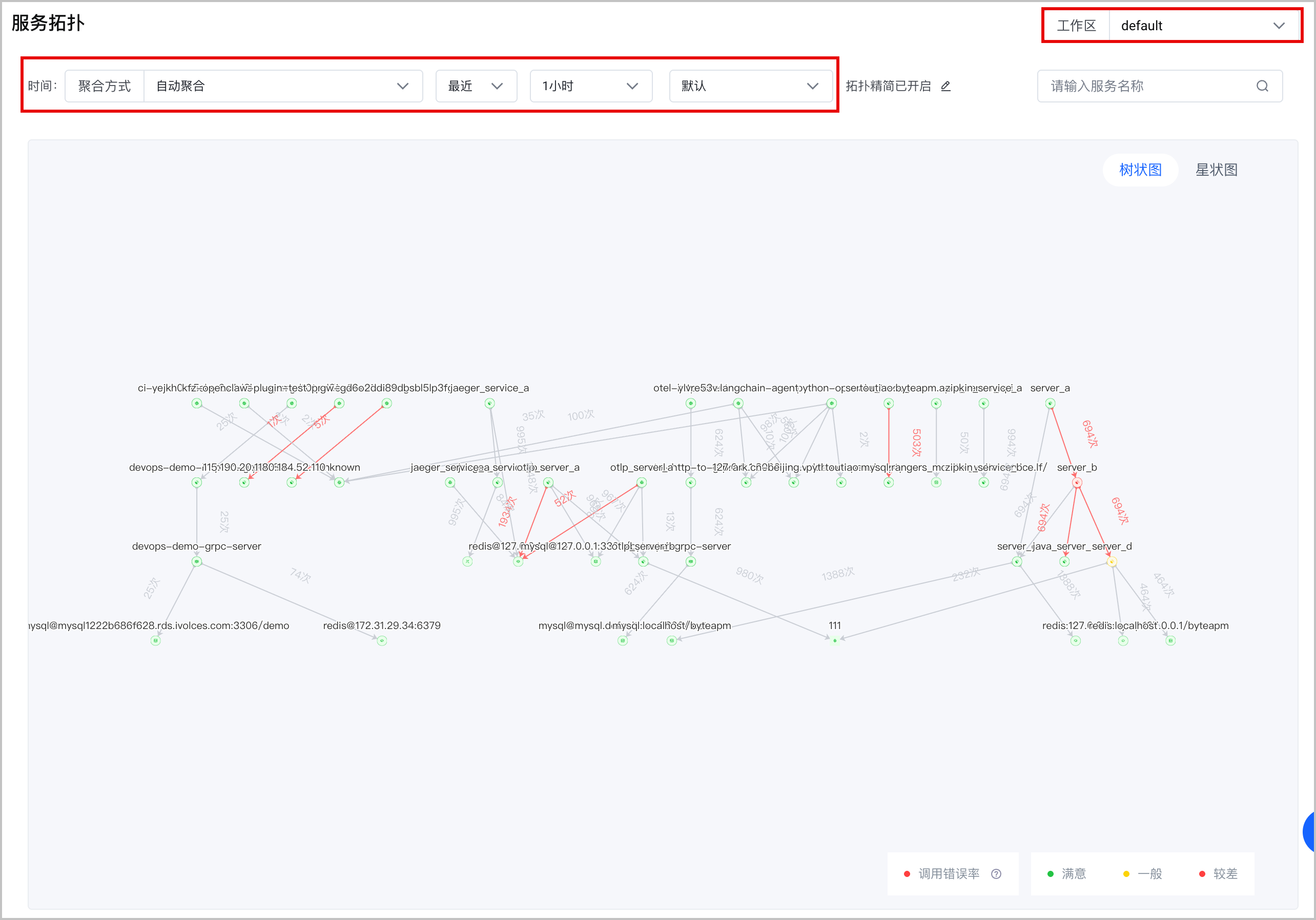

拓扑查询

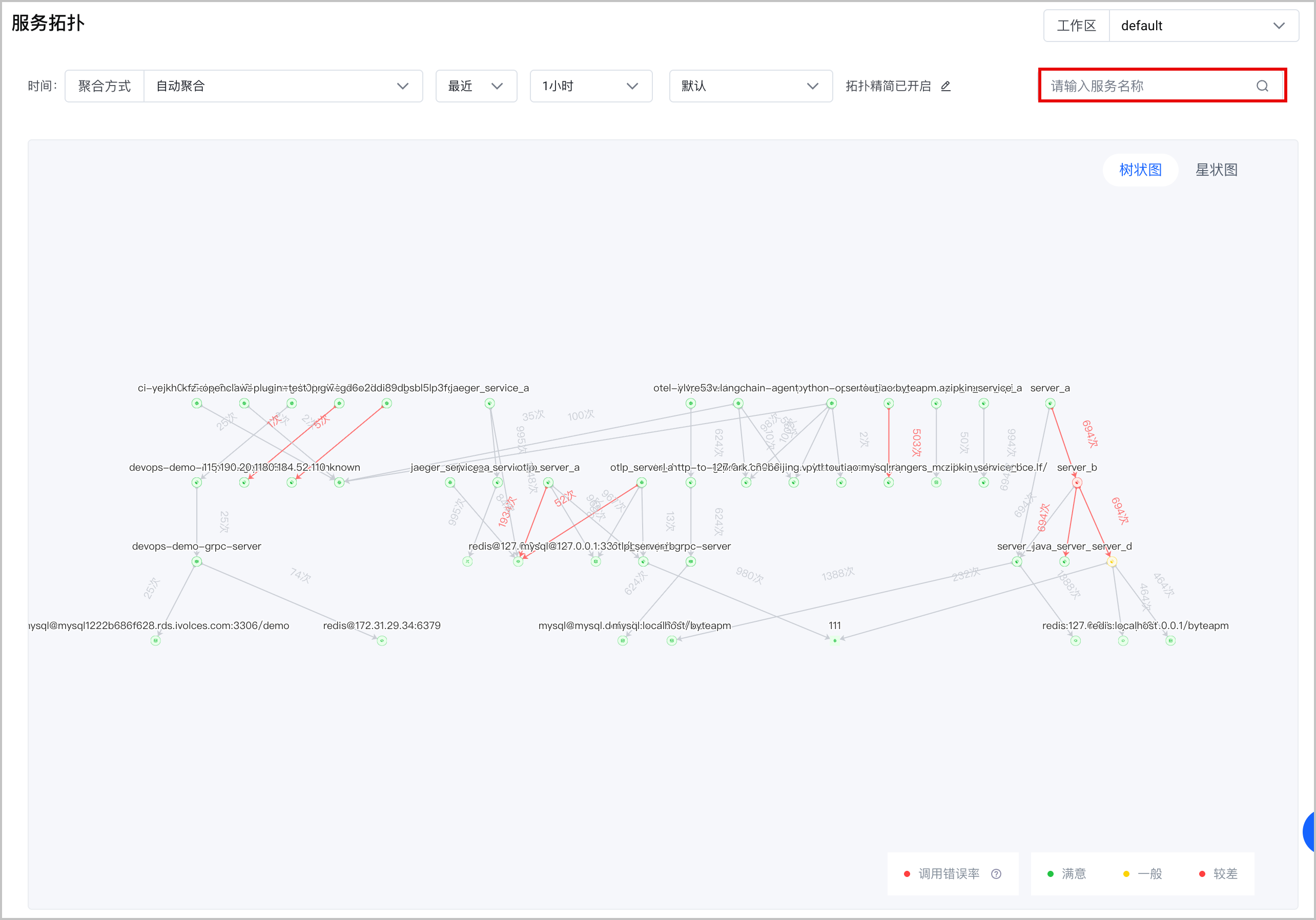

服务过滤

右上角输入您所关注的服务名关键字，则查询返回包含该关键字的服务的单层上下游调用拓扑关系。

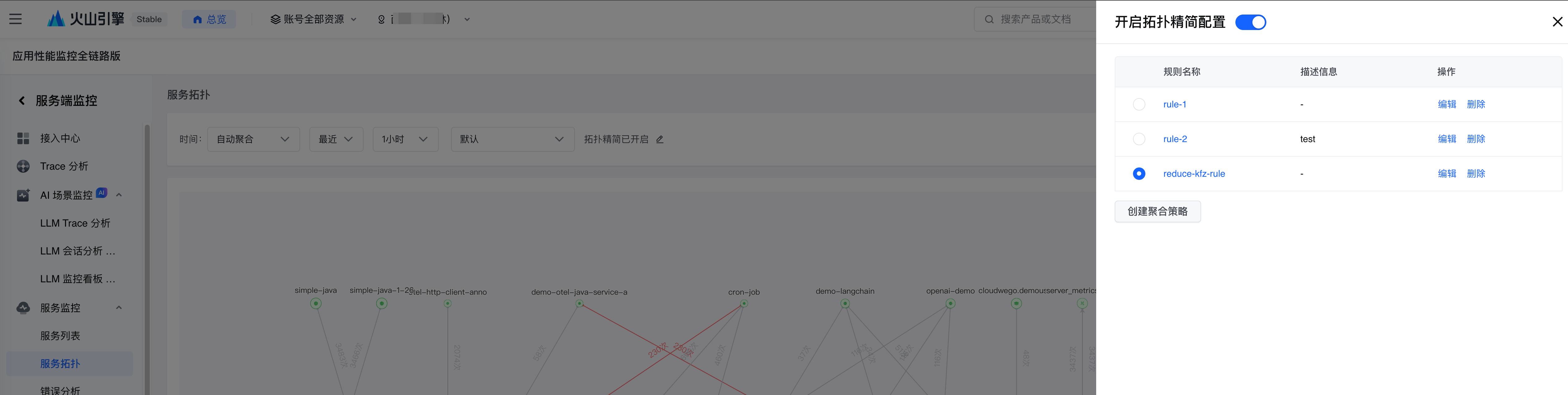

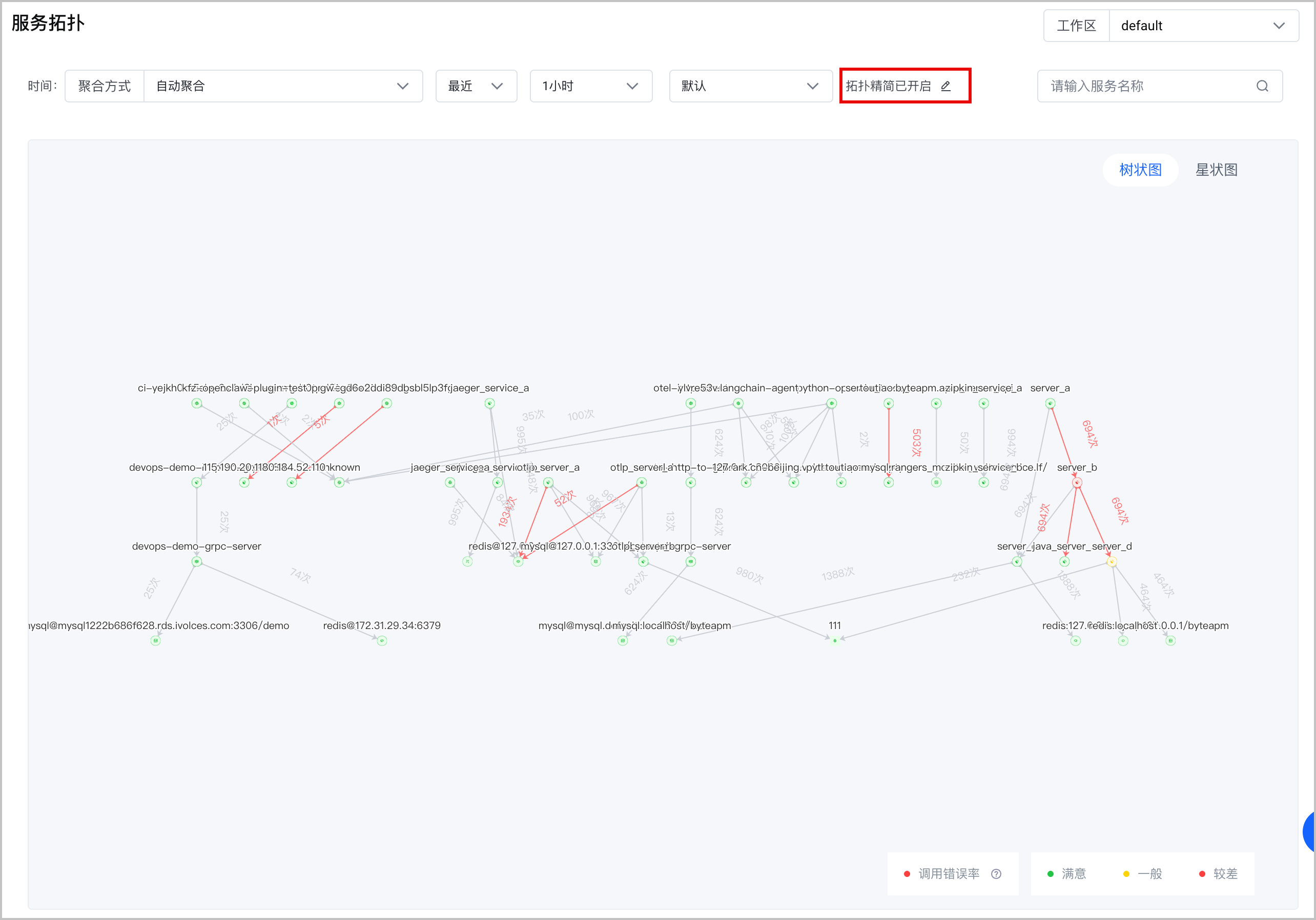

拓扑精简

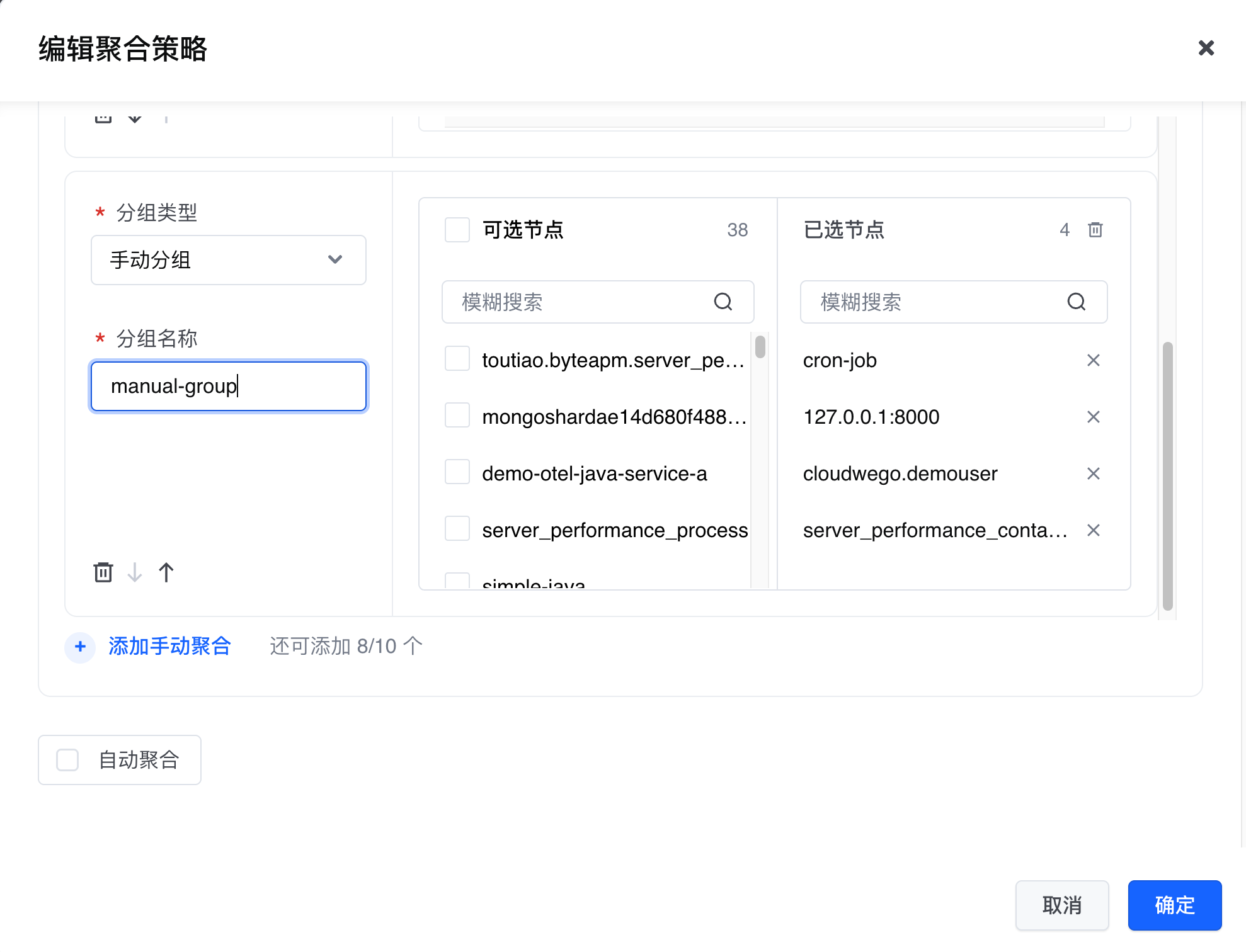

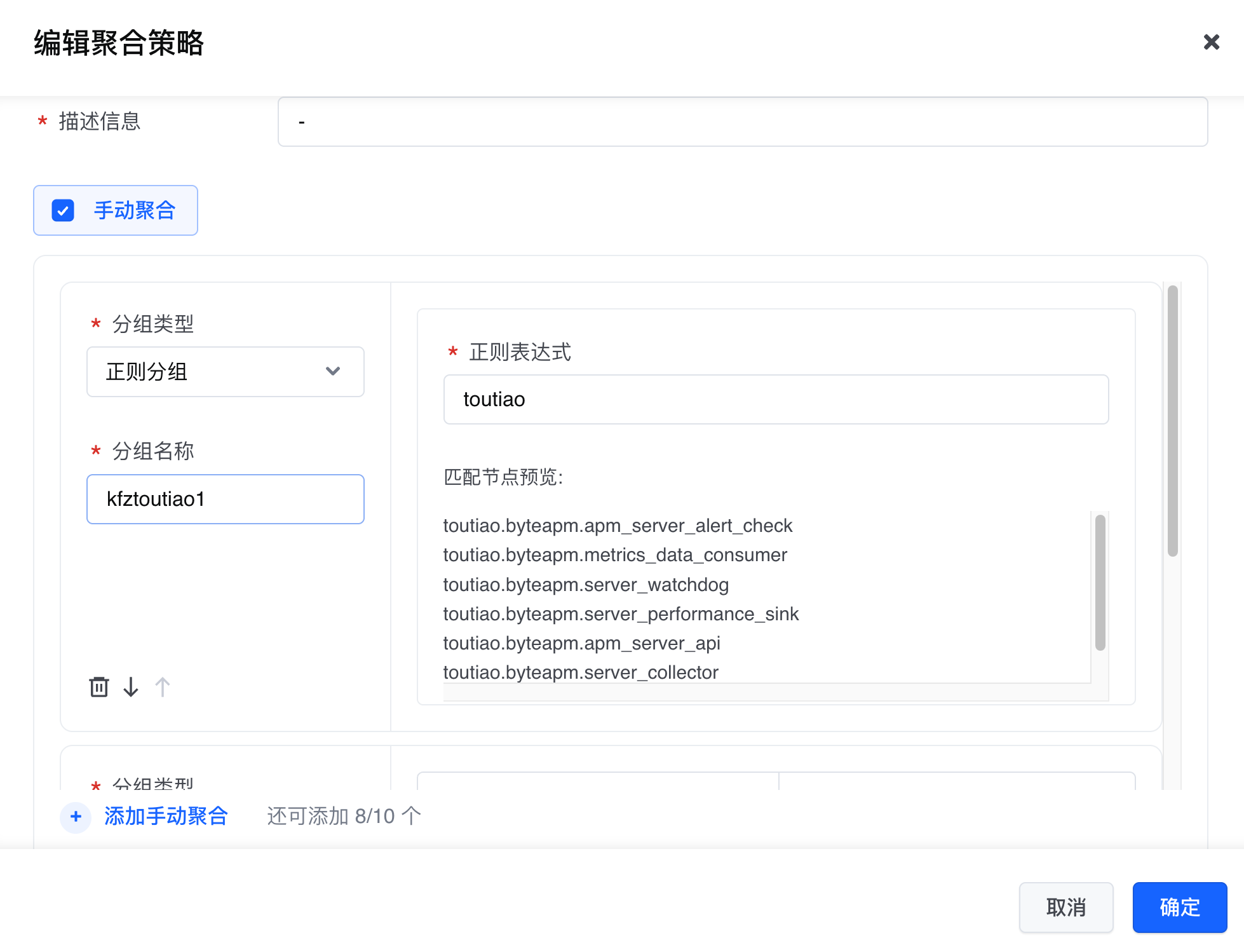

拓扑精简是一种优化分布式系统拓扑可视化的技术，通过自动或手动标记、聚合的方式，减少拓扑中节点数量、提升可读性。

聚合规则列表：

具体节点聚合规则支持：

所谓 ip 类型节点，具体是指服务名是形如 192.168.0.1:8080 格式的节点。

所谓 mq 类型节点，具体是指服务类型是 kafka、rocketmq 等常见消息队列节点。

所谓 db 类型节点，具体是指服务类型是 MySQL、redis 等常见数据库节点。

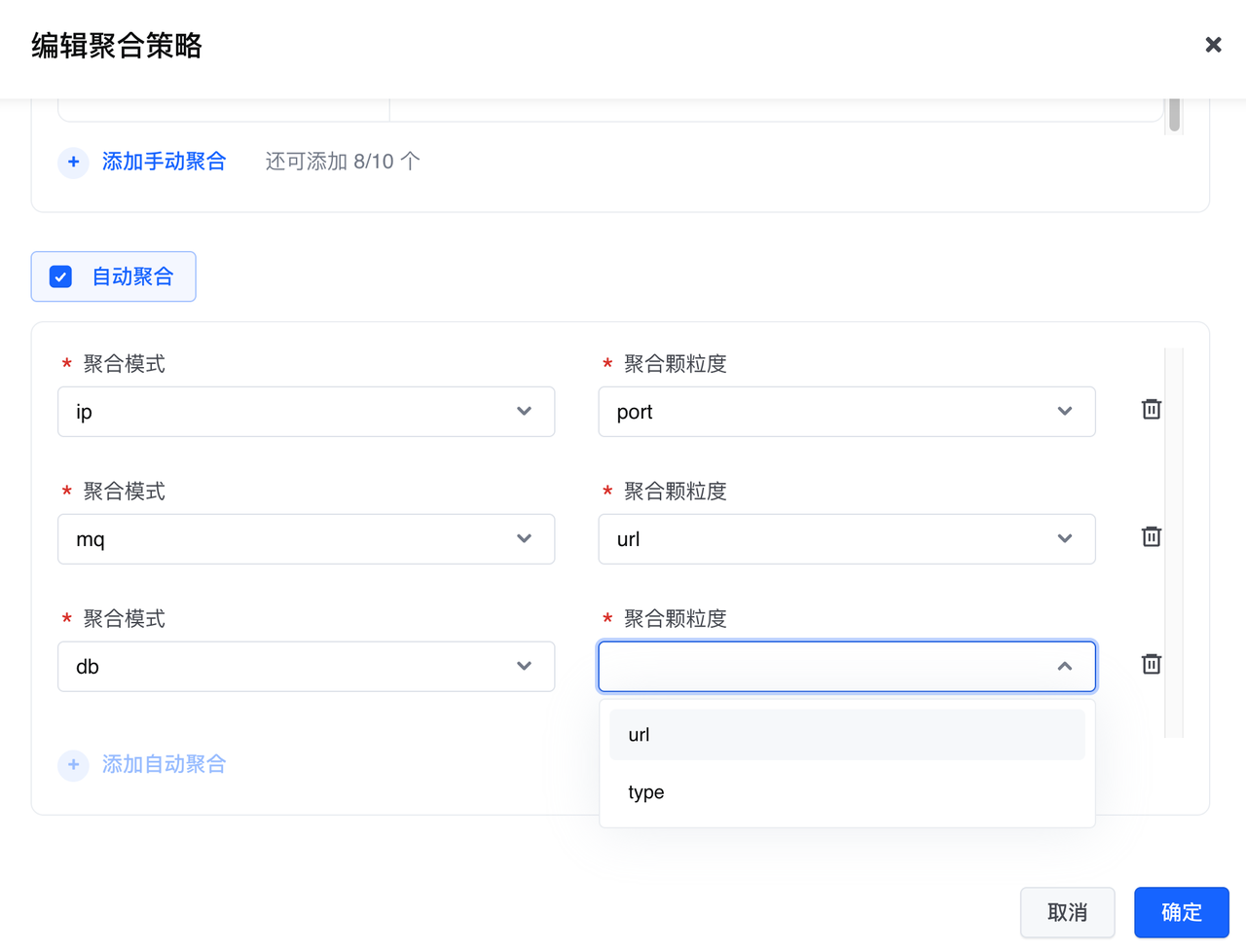

不同的节点类型，又支持按照不同的聚合颗粒度进行聚合。其中 ip 聚合模式下，支持 port 粒度，mq 和 db 聚合模式下支持 url 和 type 聚合粒度：

按 url 聚合颗粒度：如 mysql@127.0.0.1:3306/db1 和 mysql@127.0.0.1:3306/db2 被聚合为 mysql@127.0.0.1:3306 节点，仅展示 db 的 URL 信息。

按 type 聚合颗粒度：如 mysql@127.0.0.1:3306/db1 和 mysql@127.0.0.1:3306/db2 被聚合为 mysql 节点，仅展示 db 的类型信息。
