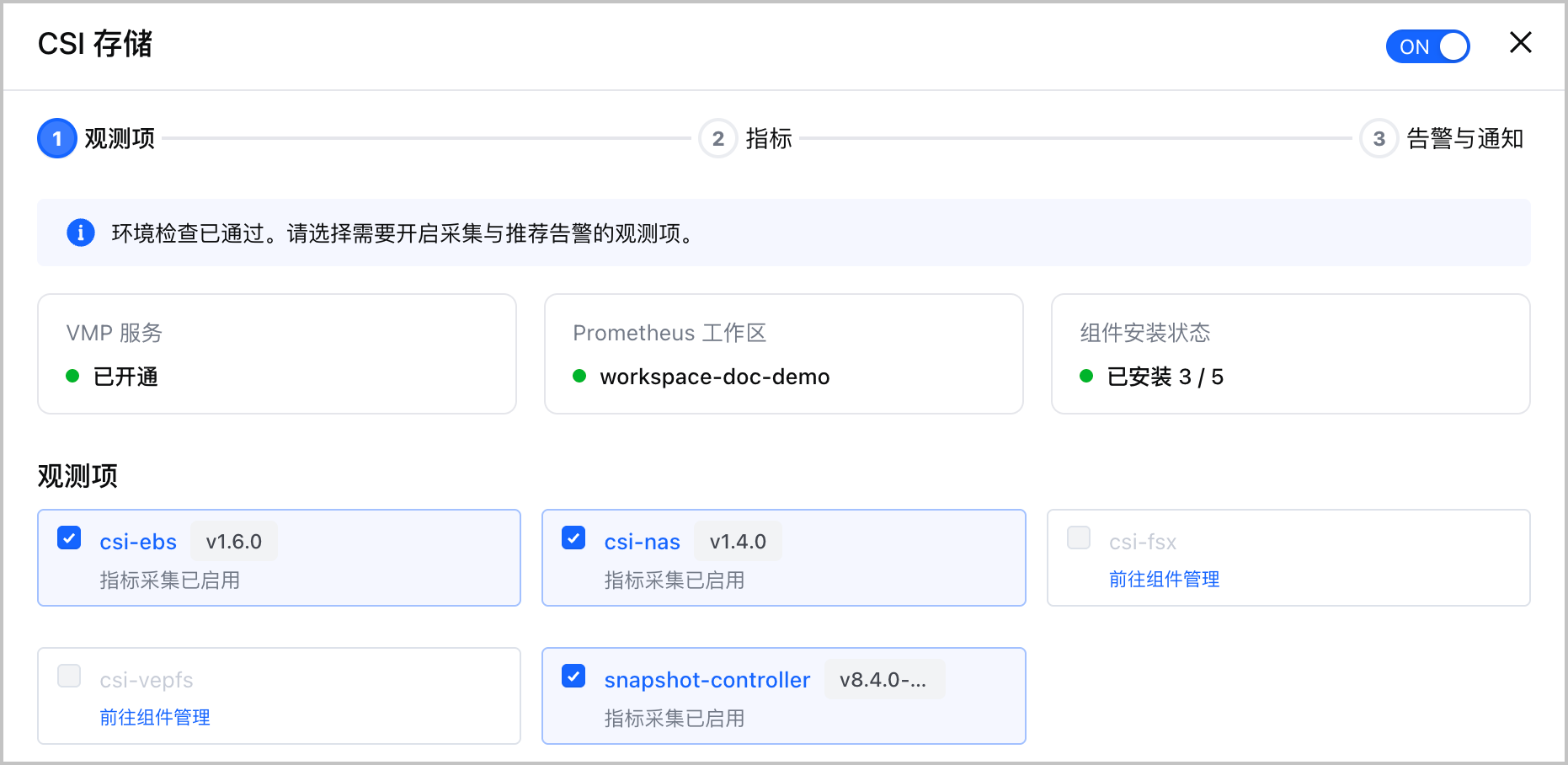

容器服务支持采集和展示集群中 CSI 存储组件的运行状态、请求性能及异常数据，帮助您及时发现存储服务问题。本文介绍 CSI 存储观测的启用与配置方法，以及监控指标的含义和异常判断方式。 ## 前提条件 * 已开启云原生观测功能，详情请参见 [开启观测](https://www.volcengine.com/docs/6460/1213992)。 * 已开启容器服务观测功能，详情请参见 [容器服务观测](https://www.volcengine.com/docs/6460/148257)。 * 已安装待观测的组件，详情请参见 [csi-ebs](https://www.volcengine.com/docs/6460/1728211)、[csi-fsx](https://www.volcengine.com/docs/6460/2276735)、[csi-nas](https://docs.volcengine.com/docs/6460/1728212?lang=zh)、[csi-vepfs](https://docs.volcengine.com/docs/6460/2276734?lang=zh) 和 [snapshot-controller](https://docs.volcengine.com/docs/6460/2276737?lang=zh)。 ## 操作步骤 ### 步骤一：开启观测 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧导航栏单击 **集群**，找到目标集群，单击集群名称。 3. 在集群管理页面的左侧导航栏中，单击 **观测配置**，并选择 **基础观测** 页签。 4. 选择 **CSI 存储** 卡片，单击 **启用**，开启集群 CSI 存储观测。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_d5eb1c8c95d08edbc75fe23957b86908.png) 5. 系统自动检查开启观测所需的必要条件。包括：工作区配置、组件状态等。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_8c15022b739911c6303e65a78c49fbb2.png) 6. 单击 **开启**，开启 CSI 存储观测。 ### 步骤二：配置采集规则 CSI 存储观测功能开启后，您可以配置采集规则，选择需要采集的目标组件、具体指标项及采集间隔。可以根据实际需求丢弃一些不用的指标。 1. 在集群管理页面的左侧导航栏中，单击 **观测配置**，并选择 **基础观测** 页签。 2. 选择 **CSI 存储** 卡片，单击 **编辑配置** 并选择 **指标** 页签，配置采集规则，并选择具体的采集指标。 * 在组件列表 **操作** 列，单击开关，开启或关闭组件的采集规则。当关闭组件的采集规则时，系统不会采该集组件的所有指标。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_e809b28bd412d1bfd52b5bf51fff0fd7.png) * 单击组件列表 **操作** 栏中的 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_f33c825f87fff5f5ec3e0ffd80c56234.png) ，支持选择或丢弃组件的具体指标、面向该组件的采集间隔和指标 Relabel。 * 在 **采集间隔** 中，选择该组件指标的采集间隔。不同组件支持的采集间隔不同。 * 在 **指标列表** 中，勾选指标，则采集该指标。取消勾选，则丢弃该指标。单击 **全部**、**基础指标** 或 **其他指标** 页签，允许基于指标类型对指标项进行筛选。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_7e94347139698eb380db1bed4a8abf7c.png)

说明

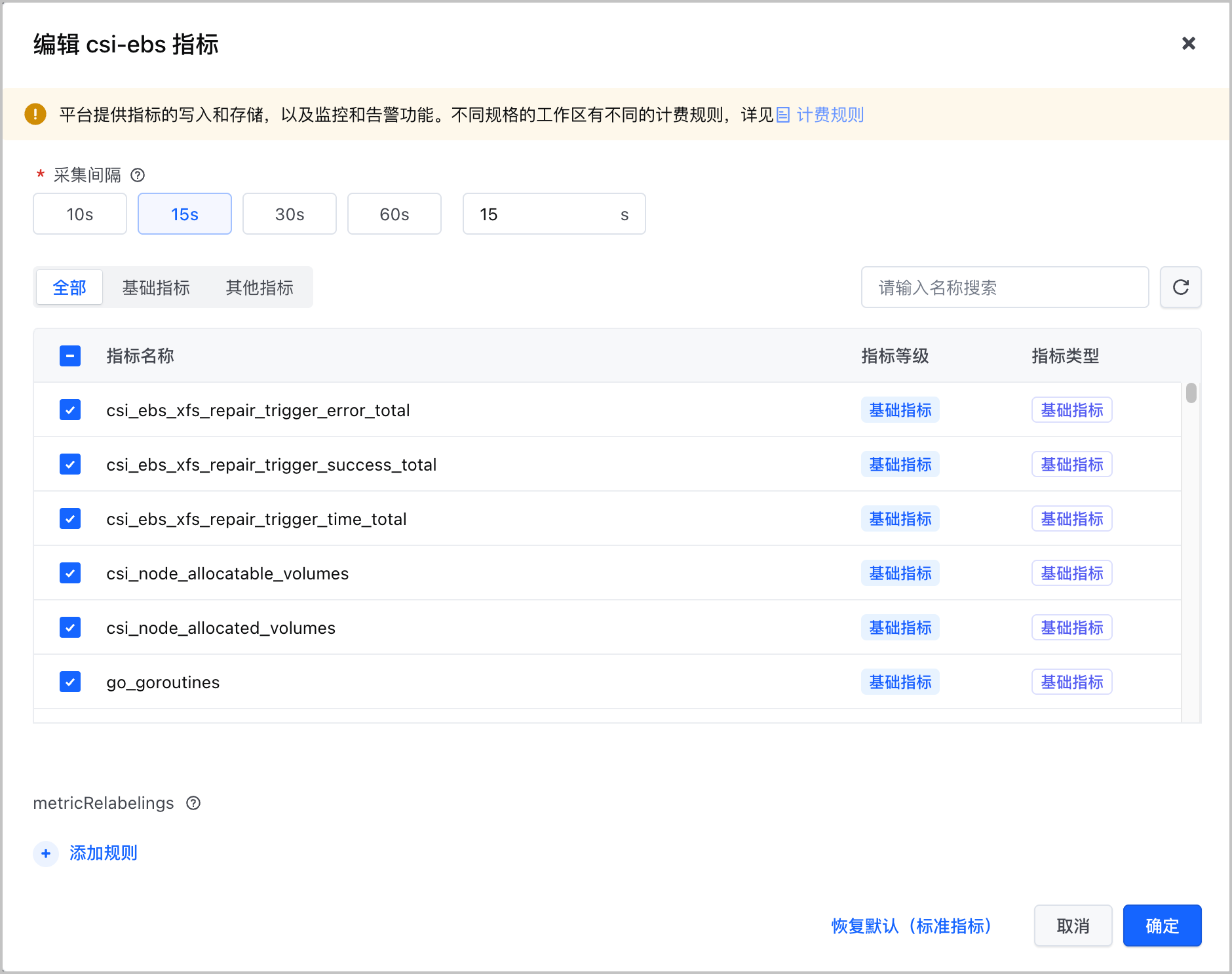

调整指标采集间隔的影响如下，请按需调整：

减小采集间隔：增加单位时间内上报的指标数量，提升监控精度，但 VMP 标准版工作区的费用会增加。

增加采集间隔：减少单位时间内上报的指标数量，降低 VMP 标准版工作区的费用，但监控精度会降低。

云产品的指标类型分为 基础指标 和 其他指标，不同类型指标的计费方式不同，详情请参见托管 Prometheus 计费方式。

* 在 **metricRelabelings** 中，单击 **添加规则**，配置指标 Relabel 规则。允许在指标完成采集后、写入存储前，对每条指标的标签执行改写操作。常见用途包括修改标签值、新增标签或重命名标签，便于在查询时统一标签口径。更多详情介绍，请参见 [指标 Relabel](https://docs.volcengine.com/docs/6731/1409682?lang=zh)。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_5e528e05f4d3117edee85d42b197fdd7.png) |序号 |功能 |对应 YAML 字段 |说明 | |---|---|---|---| |① |操作类型 |`action` |对指标执行的操作类型，当前仅支持 **replace**，实际生效逻辑如下：

* 如果`target_label`和`source_labels`的值一致，则表示覆盖`source_label`。

* 如果`target_label`定义的 key 不存在，则会默认创建新的 label。 | |② |源标签 |`sourceLabels` |指定一个或多个来源标签，多个标签之间用`\|`分隔。系统将读取这些标签的值进行匹配或提取。 | |③ |正则表达式 |`regex` |用于匹配源标签值的正则表达式。

* 默认为`(.*)`，表示匹配任意值。

* 支持使用捕获组，如`(.+)`提取部分内容。 | |④ |替换值 |`replacement` |匹配成功后写入目标标签的值。

* 默认为`$1`，表示取正则第一个捕获组的内容。

* 支持填入固定字符串。 | |⑤ |目标标签 |`targetLabel` |将处理结果写入的目标标签名称。

* 若目标标签已存在，则覆盖其原有值。

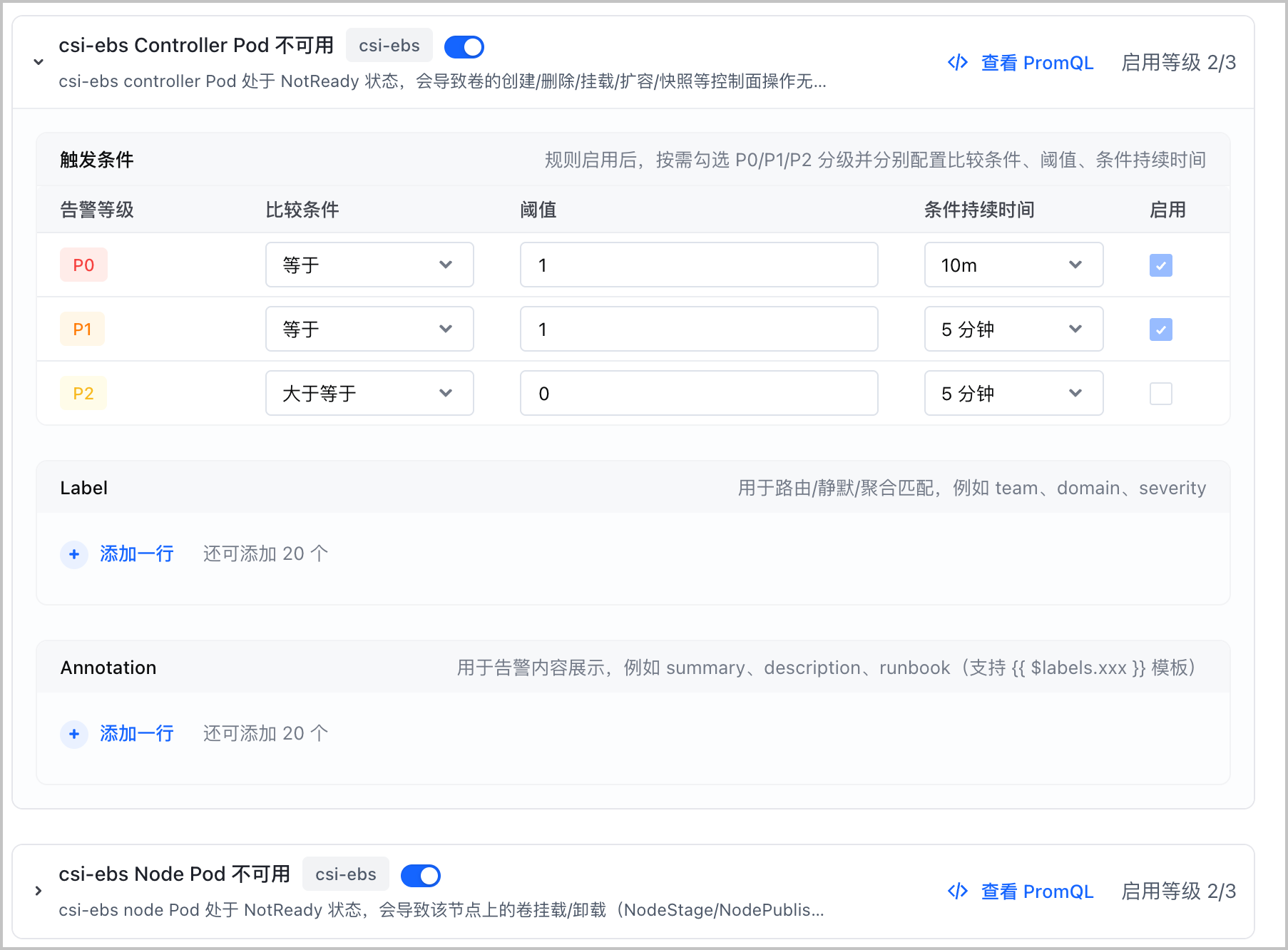

* 若目标标签不存在，则新增该标签。 | 3. 单击 **确定**，完成配置。 ### 步骤三：配置告警您可以基于预置的告警模板，快速完成容器服务集群观测的告警配置。 1. 在集群管理页面的左侧导航栏中，单击 **观测配置**，并选择 **基础观测** 页签。 2. 选择 **CSI 存储** 卡片，单击 **编辑配置** 并选择 **告警** 页签，配置告警的相关参数。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_5d1a19f44d7995ec92e623c920ea44a7.png) |配置项 |说明 | |---|---| |告警模板 |单击开启需要的告警模板。 | |告警聚合策略 |在下拉菜单中选择告警聚合策略。详情请参见 [创建告警聚合策略](https://www.volcengine.com/docs/6731/159019)。 | |告警通知策略 |在下拉菜单中选择告警通知策略。系统会使用通知策略中配置的告警等级和联系人组，将告警发送给指定的联系人。详情请参见 [创建告警通知策略](https://www.volcengine.com/docs/6731/159013)。 |

说明

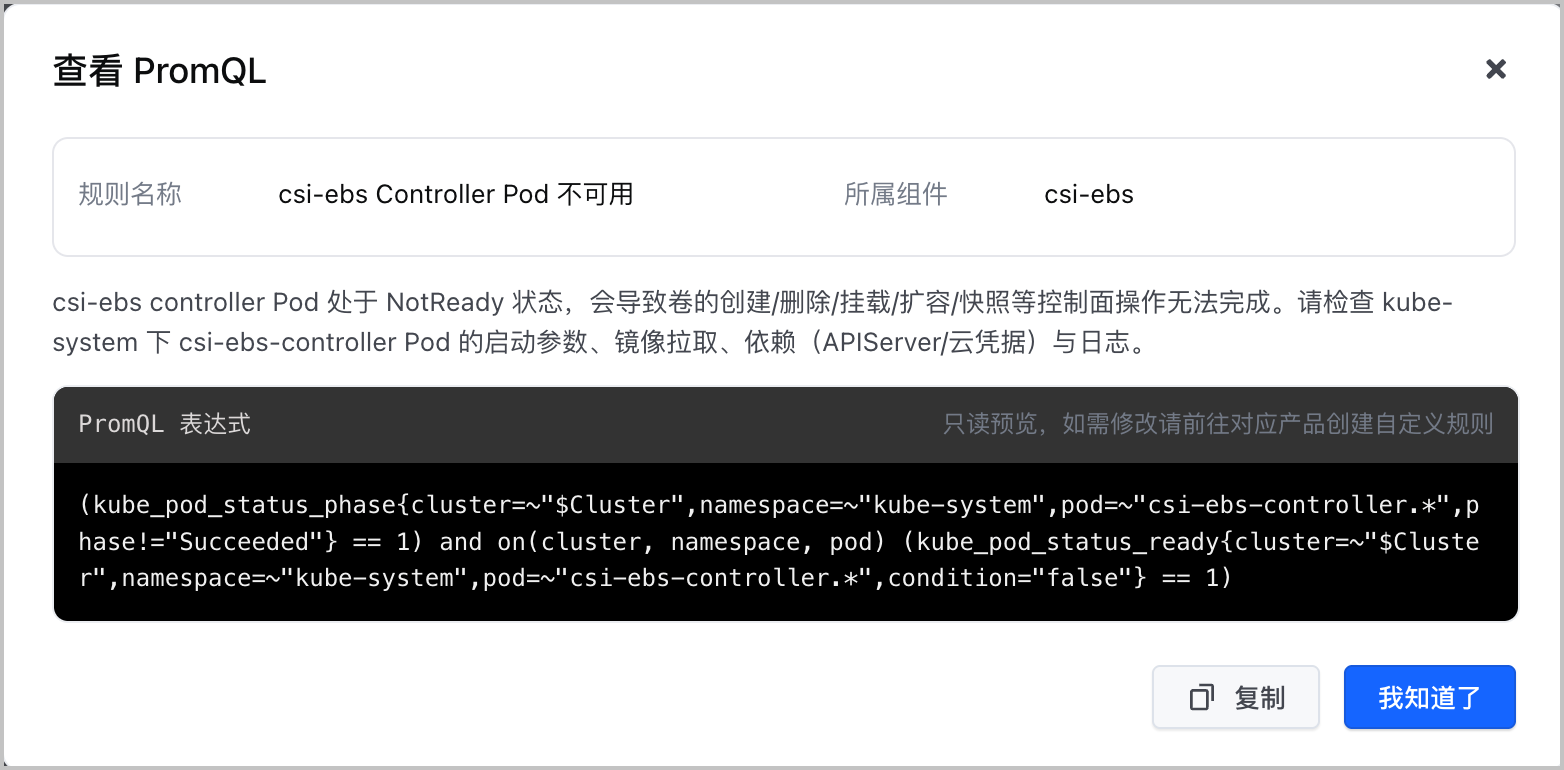

除了直接使用预置告警模板配置告警规则，您可以自定义模板中的配置，或直接使用 PromQL 语句配置告警规则。详情请参见告警配置概述。

预置告警规则模板的详情，包括规则说明、PromQL 配置和常见告警处理流程。请参见预置告警模板。

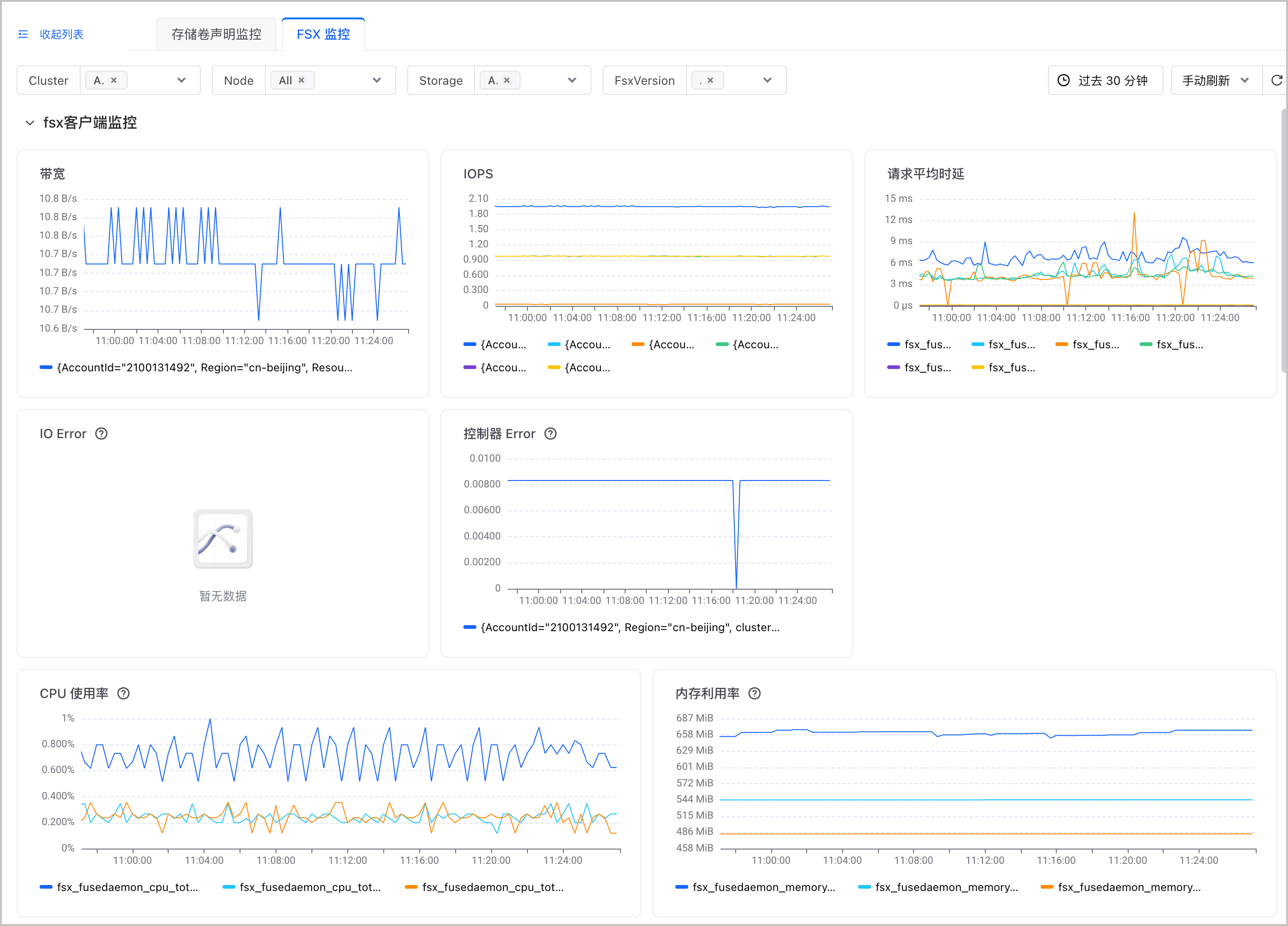

3. 单击 **确定**，完成配置。 ## 观测看板 ### FSX 监控开启 csi\-fsx 组件监控后，您可以查看该组件的指标看板。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。 1. 在集群管理页面的左侧导航栏中，选择 **监控中心** \> **监控看板**。 2. 在左侧看板列表中选择 **存储服务监控** \> **FSX 监控**，即可查看监控看板。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_0265aad3a6cd818c3e85eea97c60e80e.png) csi\-fsx 监控看板主要分为 3 个部分，分别面向 FSX 客户端监控、CSI 监控和 FSX 客户端升级监控。详细的图表说明，如下表所示。

说明

图表对应 PromQL 语句的获取方式，请参见使用看板。

|图表名称 |单位 |图表说明 | |---|---|---| |**fsx 客户端监控** ||| |带宽 |字节/秒 |FSX 客户端在各节点上的读写吞吐变化，帮助您识别整体负载趋势以及高吞吐热点节点。相关指标为`fsx_fusedaemon_volume_throughput`。

* 正常情况下，该指标应围绕业务基线波动；在批量读写、数据预热或集中任务执行时可短时上升，任务结束后回落。

* 如果带宽长期维持高位、突发尖峰频繁出现，或在业务持续存在时吞吐异常偏低，通常说明客户端负载或访问路径存在异常。例如：热点数据集中访问、单节点负载倾斜、下游存储性能抖动、网络链路波动、客户端处理能力不足等。 | |IOPS |次/秒 |FSX 客户端的 IO 操作频次，帮助您判断请求是否集中、访问是否密集，以及不同节点的 IO 活跃度差异。相关指标为`fsx_fusedaemon_op_ops`。

* 正常情况下，该指标应与业务访问节奏一致，整体围绕基线波动；业务高峰期可短时升高。

* 如果该指标持续高于历史基线、短时间内反复剧烈抖动，或在业务未下降时明显偏低，说明客户端侧可能存在读写压力异常或请求堆积。例如：业务突发放量、热点文件或卷集中访问、重试增多、客户端卡顿、存储端响应变慢等。 | |请求平均时延 |微秒 |FSX 客户端 IO 请求的平均时延，帮助您判断读写操作是否变慢。相关指标为`fsx_fusedaemon_op_latency_us_avg`。

* 正常情况下，该指标应保持在较低水平，并围绕稳定基线小幅波动；高峰期可短时上升，但应能够回落。

* 如果时延持续上升、长时间维持高位，或在无明显流量变化时出现尖峰，说明客户端 IO 路径可能存在性能瓶颈。例如：存储端响应变慢、网络抖动、客户端资源争用、请求排队、异常重试增多等。 | |IO Error |次/秒 |FSX 客户端在 IO 读写、挂载等场景中的错误速率，帮助您识别实际读写链路是否发生异常。相关指标为`fsx_fusedaemon_op_failed_ops`。

* 正常情况下，该指标应不存在、接近 0 或偶发抖动后应快速恢复。

* 如果错误速率持续大于 0、周期性抬升或在多个实例上同时增加，说明客户端侧已出现可感知的 IO 异常。例如：挂载失败、读写超时、网络异常、后端存储不可达、权限或鉴权问题等。 | |控制器 Error |次/秒 |FSX 客户端控制器侧的错误速率，帮助您识别 OOM、鉴权失败、异常重启等控制面问题。相关指标为`fsx_fusedaemon_ctl_op_failed_ops`。

* 正常情况下，该指标应不存在或接近 0，不应持续出现错误。

* 如果错误速率持续上升，或在实例重启、鉴权刷新等时段集中爆发，说明控制器流程存在异常。例如：进程 OOM、鉴权失败、配置错误、异常重启、依赖服务不可用等。 | |CPU 使用率 |% |FSX 客户端的 CPU 使用率，帮助您判断客户端是否存在资源压力。相关指标为`fsx_fusedaemon_cpu_total_usage_percent`。

* 正常情况下，该值仅会围绕一个 “基线值” 小幅波动，无持续上涨或突发峰值。仅在读写高峰或集中任务执行时可短时升高，随后回落。

* 如果 CPU 持续高占用且不回落，或频繁出现明显尖峰，说明客户端存在持续计算压力或异常循环处理。例如：请求量骤增、异常重试、客户端线程忙等、数据处理放大、资源配置不足等。 | |内存利用率 |MiB |FSX 客户端的内存使用量，帮助您判断客户端是否存在内存压力或泄漏风险。相关指标为`fsx_fusedaemon_memory_usage_bytes`。

* 正常情况下，该值仅会围绕一个 “基线值” 小幅波动，无持续上涨或突发峰值。仅在业务高峰期短时上升，随后逐步回落。

* 如果内存持续上涨、长期不回落，或突然出现大幅峰值，说明客户端存在内存异常风险。例如：请求堆积、缓存膨胀、异常重试、进程泄漏、节点可用内存不足等。 | |客户端数量 |个 |统计当前筛选条件下的客户端实例数量，帮助您判断受影响节点规模和覆盖范围。

* 一般情况下， FSX 客户端按需在节点上部署，因此每个节点上最多只有一个实例。

* 如果实例数量突然下降、持续低于预期，或短时间内异常波动，说明部分节点上的客户端可能未正常运行。例如：节点异常下线、客户端 Pod 未就绪、组件部署失败、版本升级中断等。 | |客户端版本 |\- |使用表格形式展示各实例上的客户端版本分布，帮助您定位 FSX 客户端的版本不一致、灰度范围和问题实例。表格中包括如下关键字段`cluster（集群 ID）`、`instance（节点名称）`、`instance_id（ECS 实例 ID）`、`version（FSX 客户端版本）`，便于排查版本差异。

* 正常情况下，版本分布应符合当前发布策略；非灰度、差异化配置场景下，所有节点上的版本应保持一致。

* 如果出现大量版本分支、少量旧版本长期滞留，或问题节点集中在特定版本，说明版本治理存在问题。例如：升级未完成、灰度残留、节点升级失败、回滚未收敛、实例长期未重建等。请考虑将版本尽快收敛至稳定版本。 | |**CSI 监控** ||| |csi\-fsx 每分钟收到请求频率 |每秒请求数 |csi\-fsx 服务端接收请求的速率，帮助您判断服务端负载变化和请求分布。支持按照 method、instance 维度分类展示。相关指标为`fsx_server_rpc_total`。

* 正常情况下，该指标应与挂载、卸载 FSX 存储卷的次数成正比，并围绕历史基线波动。

* 如果请求频率持续高于基线、多个实例同时抬升，或某个实例显著高于其他实例，说明短期内有大量使用 FSX 的业务 Pod 创建或删除。 | |csi\-fsx RPC 层错误频率 |每秒请求数 |csi\-fsx 服务端 RPC 层的错误速率，支持按照 method、code、instance 维度分类展示。相关指标为`fsx_server_rpc_error_total`。

* 正常情况下，该指标应不存在或接近 0，不应持续出现错误码。

* 如果某类错误码持续出现，或多个方法同时出现错误速率上升，说明服务端处理链路存在异常。例如：挂载参数不符合预期、挂载使用 AKSK 权限不足，STS 过期等。 | |csi\-fsx 处理请求时延 [P90] |秒 |csi\-fsx 服务端处理请求的 P90 时延，帮助您判断服务端是否出现普遍变慢。支持按照 method、instance 维度分类展示。相关指标为`fsx_server_rpc_time_bucket`。

* 正常情况下，该指标应保持在稳定水平；业务高峰期可短时上升，但应随负载回落。

* 如果时延持续升高、长时间高于基线，或与请求频率同时抬升，说明服务端处理能力、依赖链路存在瓶颈，或挂载后端存在异常持续重试。 | |fsx\-agent 每分钟收到请求频率 |次/时间段 |节点侧 FSX 客户端的 RPC 调用活跃度，帮助您判断节点侧请求是否集中或异常放量。支持按照 method、instance 维度分类展示，默认排除 Status 接口。相关指标为`fsx_agent_pod_rpc_total`。

* 正常情况下，该指标应随节点业务活跃度变化而波动，并与实际操作量基本一致。

* 如果请求频率在多个节点持续升高，或单节点明显高于同类节点，说明节点侧可能存在异常请求放大。 | |fsx\-agent 响应失败频率 |每秒请求数 |节点侧 FSX 客户端 RPC 调用失败情况，帮助您快速定位失败节点和失败方法。支持按照 method、code、instance 维度分类展示。相关指标为`fsx_agent_pod_rpc_error_total`。

* 正常情况下，该指标应不存在或接近 0。

* 如果某个节点或某类方法的失败频率持续增加，说明节点侧处理流程存在异常。 | |fsx\-agent 处理请求时延 [P90] |秒 |节点侧 FSX 客户端处理请求的 P90 时延，帮助您判断节点侧是否出现慢请求。支持按照 method、instance 维度分类展示。相关指标为`fsx_agent_pod_rpc_time_bucket`。

* 正常情况下，该指标应维持在较低且稳定的水平，偶发抖动后可恢复。

* 如果时延持续升高、在多个节点同时抬升，或长期无法回落，说明节点侧处理链路存在性能问题。 | |fsx\-agent 生命周期接口请求频率 |每秒请求数 |FSX 客户端生命周期动作（安装、挂载、卸载等）的调用速率，帮助您识别生命周期操作是否集中发生。支持按照 method、instance 维度分类展示。相关指标为`fsx_agent_pod_lifecycle_total`。

* 正常情况下，该指标应与集群内卷挂载、卸载、重建等操作节奏一致，业务平稳时通常较低。

* 如果请求频率持续偏高，或短时间内大幅增加，说明生命周期动作正在密集发生。 | |fsx\-agent 生命周期接口请求次数 |次/时间段 |FSX 客户端在查询时间窗内，生命周期动作（安装、挂载、卸载等）的累计次数，帮助您评估某一时间段内节点侧变更规模。支持按照 method、instance 维度分类展示，默认排除 Status 接口。相关指标为`fsx_agent_pod_lifecycle_total`。

* 正常情况下，该指标应与预期的运维操作或业务变更规模相匹配。

* 如果在短时间窗内请求次数明显放大，或长期高于历史同类时段，说明生命周期动作可能过于频繁。 | |fsx\-agent 生命周期接口时延 [P90] |秒 |FSX 客户端生命周期动作（安装、挂载、卸载等）执行的 P90 时延，帮助您判断安装、挂载、卸载等流程是否变慢。支持按照 method、instance 维度分类展示。相关指标为`fsx_agent_pod_lifecycle_time_bucket`。

* 正常情况下，该指标应保持稳定；在批量操作期间可短时升高，但应在操作完成后恢复。

* 如果时延持续升高，或与生命周期请求量增加同时出现，说明相关动作处理流程存在瓶颈。 | |fsx\-agent 生命周期接口异常频率 |每秒请求数 |FSX 客户端生命周期动作（安装、挂载、卸载等）失败的错误速率，帮助您判断安装、挂载、卸载等关键动作是否执行失败。并按 method、instance 维度分类展示。相关指标为`fsx_agent_pod_lifecycle_error_total`。

* 正常情况下，该指标应不存在或接近 0。

* 如果错误速率持续大于 0，或在批量生命周期操作期间显著抬升，说明节点侧生命周期流程已出现异常。 | |fsx鉴权 secret 总数 |个 |鉴权 Secret 当前存量，帮助您判断凭证对象数量是否与实际使用规模匹配。相关指标为`fsx_credential_secret_total`。

* 正常情况下，该指标应与节点侧实际挂载规模、客户端数量相匹配，并保持相对稳定。

* 如果 Secret 总数持续增长且不回落，或显著高于预期规模，说明节点侧可能存在凭证堆积。例如：旧凭证未清理、生命周期回收异常、重复创建、刷新流程异常、节点长期残留对象等。 | |已过期的 secret 总数 |个 |已过期鉴权 Secret 的存量，帮助您识别凭证过期后是否存在积压风险。相关指标为`fsx_credential_secret_expired_total`。

* 正常情况下，该指标应保持在较低水平，理想情况下接近 0。

* 如果过期 Secret 数量持续增加或长时间不下降，说明过期凭证未被及时替换或清理。 | |fsx secret 刷新频率 |次/时间段 |各刷新阶段 Secret 的执行次数，帮助您判断刷新流程是否按预期运行。相关指标为`fsx_credential_secret_refresh_total`。

* 正常情况下，该指标应与凭证有效期和实例规模相匹配，在固定周期内平稳出现。

* 如果刷新频率异常升高、集中在某一阶段，或长期低于预期，说明刷新流程可能存在异常。 | |fsx secret 刷新耗时 |秒 |各刷新阶段的 P90 耗时，帮助您定位哪个刷新阶段出现性能瓶颈。相关指标为`fsx_credential_secret_refresh_time_bucket`。

* 正常情况下，该指标应在稳定区间内波动，不同阶段之间可存在固定差异，但整体应可预测。

* 如果某一阶段耗时持续升高，或多个阶段同时变慢，说明 Secret 刷新链路存在处理延迟。 | |fsx secret 刷新失败频率 |每秒请求数 |Secret 刷新失败的错误速率，帮助您判断凭证续期链路是否稳定。相关指标为`fsx_credential_secret_refresh_error_total`。

* 正常情况下，该指标应不存在或接近 0。

* 如果错误速率持续增加，或集中出现在特定 stage、特定节点，说明 Secret 刷新流程存在明确故障点。 | |**fsx\-agent 升级监控** ||| |节点 fsx\-agent 升级次数 |次/时间段 |FSX 客户端升级次数，帮助您判断升级动作的覆盖范围和活跃度。支持按照 type、instance 维度分类展示，默认排除 Status 接口。相关指标为`fsx_syncer_upgrade_total`。

* 正常情况下，该指标应与计划中的升级批次相匹配，非升级窗口通常较低或为 0。

* 如果非升级窗口内仍频繁出现升级次数，或同一节点重复出现升级动作，说明升级流程可能未收敛。例如：升级反复重试、节点反复重建、版本回滚后再次拉起、升级控制逻辑异常等。 | |节点 fsx\-agent 升级时延 [P90] |秒 |FSX 客户端升级流程的 P90 时延，帮助您判断升级执行是否变慢，以及是否存在长尾节点。支持按照 type、instance 维度分类展示。相关指标为`fsx_syncer_upgrade_time_bucket`。

* 正常情况下，该指标应保持在稳定范围内，并与历史升级窗口表现基本一致。

* 如果时延持续升高、长尾节点明显增多，或升级窗口显著拉长，说明升级流程存在阻塞或性能问题。例如：节点负载高、镜像拉取慢、网络抖动、节点侧资源不足、升级步骤等待时间变长等。 | |节点 fsx\-agent 升级失败次数 |次/时间段 |FSX 客户端升级失败的节点数量和失败次数，帮助您快速定位升级异常节点。支持按照 type、instance 维度分类展示。相关指标为`fsx_syncer_upgrade_error_total`。

* 正常情况下，该指标应不存在或接近 0；批量升级期间可有少量瞬时失败，但应在重试后恢复。

* 如果失败次数持续增加、集中在同类节点，或升级窗口结束后仍未恢复，说明升级流程存在实际故障。例如：节点状态异常、资源不足、镜像拉取失败、升级脚本执行失败、依赖服务不可达等。 | ### vePFS 监控开启 csi\-vepfs 组件监控后，您可以查看该组件的指标看板。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。 1. 在集群管理页面的左侧导航栏中，选择 **监控中心** \> **监控看板**。 2. 在左侧看板列表中选择 **存储服务监控** \> **vePFS 监控**，即可查看监控看板。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_74bd16021c764710cb33f3f3d62fe904.png) csi\-vepfs 监控看板主要分为 4 个部分，分别面向 vePFS client 和集群状态、OpenAPI、CSI 调用和原生命令监控。详细的图表说明，如下表所示。

说明

图表对应 PromQL 语句的获取方式，请参见使用看板。

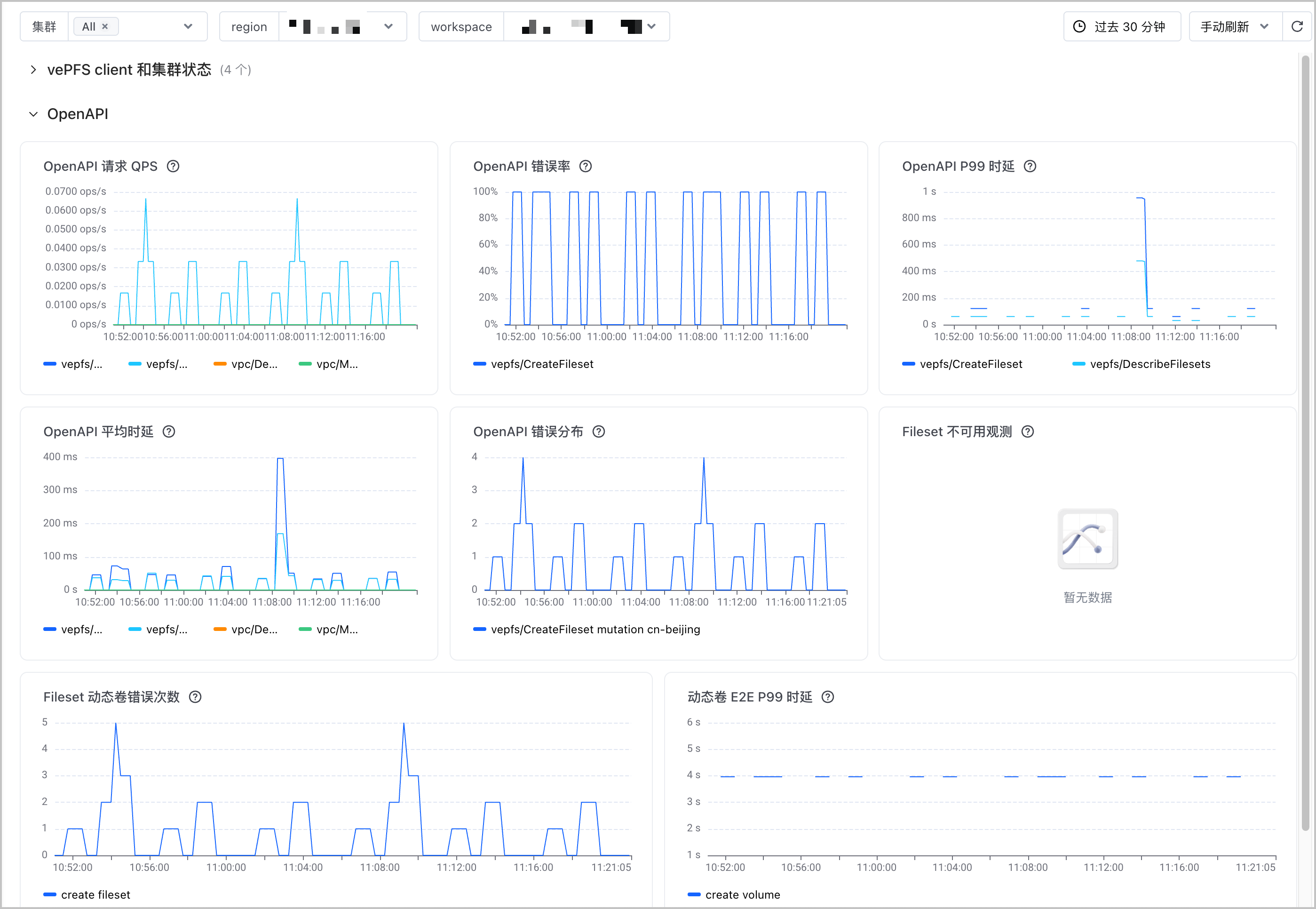

|图表名称 |单位 |图表说明 | |---|---|---| |**vePFS client 和集群状态** ||| |成员节点数 |个 |统计当前筛选条件下各挂载服务的成员节点数量，帮助您判断 vePFS 集群的节点规模是否符合预期。

* 正常情况下，该值与挂载服务的预期节点规模一致，仅在节点扩缩容或业务调整时发生变化。

* 如果节点数突然下降、持续低于预期或变为 0，说明部分节点可能未正常加入挂载服务。例如：节点下线、网络异常、客户端服务异常或挂载服务配置变更等。 | |client pod 数 |个 |统计当前筛选条件下各挂载服务中正在运行的 vePFS client Pod 数量，帮助您判断客户端是否已覆盖需要访问 vePFS 的节点。

* 正常情况下，该值与需要部署 vePFS 客户端的节点数量基本一致，仅随节点扩缩容或客户端部署范围调整而变化。

* 如果 client Pod 数突然下降、持续低于预期或变为 0，说明部分节点上的客户端可能未正常运行。例如：Pod 调度失败、镜像拉取失败、资源不足、节点异常或组件升级中断等。 | |异常节点数 |个 |统计当前筛选条件下 GPFS 集群中状态不是 active/down 的异常节点数量，帮助您判断集群节点是否存在异常状态。

* 正常情况下，该值应为 0；节点状态切换期间可能短暂出现非 0 值，完成切换后应恢复为 0。

* 如果该值持续大于 0 或不断增加，说明部分节点状态未正常收敛。例如：节点故障、网络不通、客户端服务异常、挂载服务异常或状态同步失败等。 | |client pod 部署 P99 时延 |秒 |统计 Controller 创建 vePFS client Pod 到 Pod 进入 Running 状态所需时间的 P99 值，帮助您判断客户端部署链路是否变慢。

* 正常情况下，该值围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的 client Pod 部署耗时不超过该值。

* 如果该值持续升高或频繁出现明显尖峰，说明客户端 Pod 部署可能受阻。例如：节点资源不足、调度等待、镜像拉取缓慢、网络异常或容器启动失败等。 | |**OpenAPI** ||| |OpenAPI 请求 QPS |次/秒 |统计 Controller 发起外部 OpenAPI 或 SDK 请求的每秒平均次数，帮助您判断外部接口调用负载和变化趋势。

* 正常情况下，该值与业务操作频率和控制器调谐节奏一致；基于过去 60 秒采样，通常围绕历史基线波动。

* 如果 QPS 突然升高、持续高于基线或异常降为 0，说明调用链路可能出现异常。例如：业务请求突增、控制器频繁重试、资源状态反复变化或 Controller 未正常工作等。 | |OpenAPI 错误率 |% |统计 Controller 发起外部 OpenAPI 请求时错误请求数占全部请求数的比例，帮助您判断外部接口调用是否稳定。

* 正常情况下，该值应接近 0%，仅在网络短暂抖动或服务瞬时异常时出现小幅波动；该值基于过去 60 秒采样计算。

* 如果错误率持续升高或频繁出现尖峰，说明 OpenAPI 调用存在持续失败。例如：鉴权失败、请求参数异常、接口限流、网络异常或后端服务不可用等。 | |OpenAPI P99 时延 |秒 |统计 Controller 发起外部 OpenAPI 请求耗时的 P99 值，帮助您判断绝大多数外部接口请求的尾部时延。

* 正常情况下，该值围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的请求耗时不超过该值。

* 如果该值持续升高或频繁出现明显尖峰，说明外部接口调用链路可能变慢。例如：网络延迟升高、接口限流、后端服务负载过高或请求重试等。 | |OpenAPI 平均时延 |秒 |统计 Controller 发起外部 OpenAPI 请求的平均耗时，帮助您判断外部接口调用的整体响应速度。

* 正常情况下，该值围绕历史基线小幅波动；基于过去 60 秒采样，使用请求累计耗时增速除以请求次数增速计算。

* 如果平均时延持续升高或明显偏离历史基线，说明 OpenAPI 整体响应变慢。例如：网络拥塞、后端服务负载升高、接口限流或请求处理异常等。 | |OpenAPI 错误分布 |次 |统计 Controller 发起外部 OpenAPI 请求时新增的错误次数，并按服务、操作、QPS 分类和地域展示，帮助您定位错误集中的调用类型。

* 正常情况下，各维度的错误次数应为 0 或仅偶发出现；该值统计过去 60 秒内新增的错误次数。

* 如果某个服务、操作、QPS 分类或地域的错误次数持续增加，说明故障可能集中在对应调用链路。例如：特定接口异常、地域网络故障、接口限流、鉴权失败或请求参数错误等。 | |Fileset 不可用观测 |次 |统计通过 DescribeFilesets 接口观测到 Fileset 状态不是 Running 的新增次数，帮助您判断 Fileset 是否持续处于不可用状态。

* 正常情况下，该值应为 0；Fileset 创建、删除或状态切换期间可能短暂出现非 0 值，状态稳定后应恢复为 0。

* 如果该值持续大于 0 或不断增加，说明 Fileset 可能长时间未进入 Running 状态。例如：后端存储服务异常、状态变更未完成、接口返回异常或资源操作失败等。该值统计过去 30 分钟内新增的观测次数。 | |Fileset 动态卷错误次数 |次 |统计创建和删除 Fileset 动态卷时的错误次数，帮助您判断动态卷生命周期操作是否正常。

* 正常情况下，创建和删除操作的错误次数应为 0；该值统计过去 60 秒内新增的错误次数。

* 如果错误次数持续增加，说明动态卷对应的 Fileset 操作失败。例如：权限不足、配额不足、资源状态异常、请求参数错误、网络异常或后端服务不可用等。 | |动态卷 E2E P99 时延 |秒 |统计创建动态卷和删除 Fileset 的端到端（End\-to\-End，E2E）耗时 P99 值，帮助您判断动态卷生命周期操作是否变慢。

* 正常情况下，该值围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的创建或删除操作耗时不超过该值。

* 如果该值持续升高或频繁出现明显尖峰，说明动态卷操作链路可能存在延迟。例如：OpenAPI 响应变慢、后端资源处理缓慢、网络异常或控制器重试等。 | |**CSI 调用** ||| |控制面 RPC 错误次数 |次 |统计 vePFS CSI 控制面 Sidecar 调用 CSI Driver 时 gRPC 状态码非 OK 的新增次数，帮助您判断控制面 RPC 链路是否正常。

* 正常情况下，各 Prometheus 采集任务（job）和方法的错误次数应为 0；该值统计过去 60 秒内新增的错误次数。

* 如果某个采集任务或方法的错误次数持续增加，说明 Sidecar 与 CSI Driver 的调用可能失败。例如：Driver 未就绪、接口超时、参数异常、组件重启或网络通信异常等。 | |节点 RPC 错误次数 |次 |统计 kubelet 调用 vePFS CSI Node Driver 时 gRPC 状态码非 OK 的新增次数，帮助您判断节点侧 RPC 链路是否正常。

* 正常情况下，各节点和方法的错误次数应为 0；该值统计过去 60 秒内新增的错误次数。

* 如果某个节点或方法的错误次数持续增加，说明 kubelet 与 CSI Node Driver 的调用可能失败。例如：Driver 未就绪、节点网络异常、接口超时、挂载参数异常或组件重启等。 | |CSI RPC P99 时延 |秒 |统计 Sidecar 和 kubelet 调用 vePFS CSI Driver 的 P99 时延，帮助您判断控制面与节点侧 CSI RPC 链路是否变慢。

* 正常情况下，各方法的时延围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的 RPC 调用耗时不超过该值。

* 如果某个方法的时延持续升高或频繁出现明显尖峰，说明对应 CSI 调用链路可能阻塞。例如：Driver 负载升高、节点资源不足、后端存储响应变慢、网络异常或请求重试等。 | |Node mount 错误次数 |次 |统计 Node 侧执行 vePFS 挂载操作的错误次数，帮助您按采集实例 IP 和挂载服务定位 CSI Node 挂载链路异常。

* 正常情况下，各实例和挂载服务的错误次数应为 0；该值统计过去 60 秒内新增的错误次数。

* 如果某个实例或挂载服务的错误次数持续增加，说明节点挂载操作可能失败。例如：挂载服务不可用、网络不通、权限或参数配置错误、节点客户端异常或目标路径冲突等。 | |**原生命令** ||| |Controller 原生命令 QPS |次/秒 |统计 Controller 侧执行 vePFS 原生命令的每秒平均次数，帮助您判断控制面命令调用负载和变化趋势。

* 正常情况下，该值与业务操作和控制器调谐频率一致；基于过去 60 秒采样，通常围绕历史基线波动。

* 如果 QPS 突然升高、持续高于基线或异常降为 0，说明 Controller 命令链路可能异常。例如：资源状态反复变化、命令频繁重试、业务操作突增或 Controller 未正常工作等。 | |Controller 原生命令错误率 |% |统计 Controller 侧执行 vePFS 原生命令时错误次数占全部执行次数的比例，帮助您判断控制面命令执行是否稳定。

* 正常情况下，各实例、位置和命令的错误率应接近 0%；该值基于过去 60 秒采样计算。

* 如果某个命令的错误率持续升高或频繁出现尖峰，说明 Controller 原生命令执行失败。例如：命令参数异常、后端服务不可用、网络异常、资源状态冲突或权限不足等。 | |Controller 原生命令 P99 时延 |秒 |统计 Controller 侧执行 vePFS 原生命令耗时的 P99 值，帮助您判断控制面命令执行链路是否变慢。

* 正常情况下，各命令的时延围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的命令执行耗时不超过该值。

* 如果某个命令的时延持续升高或频繁出现明显尖峰，说明 Controller 命令链路可能阻塞。例如：后端服务响应变慢、网络延迟升高、资源竞争或命令重试等。 | |Node 原生命令 QPS |次/秒 |统计 Node 侧执行 vePFS 原生命令的每秒平均次数，帮助您判断节点命令调用负载和变化趋势。

* 正常情况下，该值与节点挂载、卸载等业务操作频率一致；基于过去 60 秒采样，通常围绕历史基线波动。

* 如果 QPS 突然升高、持续高于基线或异常降为 0，说明 Node 命令链路可能异常。例如：挂载操作突增、命令频繁重试、节点状态反复变化或 CSI Node 组件未正常工作等。 | |Node 原生命令错误率 |% |统计 Node 侧执行 vePFS 原生命令时错误次数占全部执行次数的比例，帮助您判断节点命令执行是否稳定。

* 正常情况下，各实例、位置和命令的错误率应接近 0%；该值基于过去 60 秒采样计算。

* 如果某个节点或命令的错误率持续升高或频繁出现尖峰，说明 Node 原生命令执行失败。例如：挂载参数异常、网络不通、目标路径冲突、客户端异常或后端服务不可用等。 | |Node 原生命令 P99 时延 |秒 |统计 Node 侧执行 vePFS 原生命令耗时的 P99 值，帮助您判断节点命令执行链路是否变慢。

* 正常情况下，各命令的时延围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的命令执行耗时不超过该值。

* 如果某个节点或命令的时延持续升高或频繁出现明显尖峰，说明 Node 命令链路可能阻塞。例如：节点资源不足、网络延迟升高、后端存储响应变慢、命令等待或重试等。 | |节点挂载服务变更错误次数 |次 |统计添加和删除挂载服务节点时的错误次数，帮助您判断节点挂载服务变更链路是否正常。

* 正常情况下，添加和删除节点的错误次数应为 0；该值统计过去 60 秒内新增的错误次数。

* 如果错误次数持续增加，说明节点挂载服务变更操作失败。例如：节点状态异常、挂载服务不可用、网络异常、资源状态冲突或原生命令执行失败等。 | |节点挂载服务变更 P99 时延 |秒 |统计添加、删除和强制删除挂载服务节点的 P99 时延，帮助您判断节点挂载服务变更链路是否变慢。

* 正常情况下，各类变更操作的时延围绕历史基线小幅波动；基于过去 60 秒采样，约 99% 的变更操作耗时不超过该值。

* 如果某类变更操作的时延持续升高或频繁出现明显尖峰，说明节点挂载服务变更链路可能阻塞。例如：节点响应缓慢、挂载服务异常、网络延迟升高、资源状态冲突或命令重试等。 | ### EBS 监控开启 csi\-ebs 组件监控后，您可以查看该组件的指标看板。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。 1. 在集群管理页面的左侧导航栏中，选择 **监控中心** \> **监控看板**。 2. 在左侧看板列表中选择 **存储服务监控** \> **EBS 监控**，即可查看监控看板。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_67c4081416c11c9b6f9fec66d505f485.png) csi\-ebs 监控看板主要分为 3 个部分，分别面向总览、控制面和数据面监控。详细的图表说明，如下表所示。

说明

图表对应 PromQL 语句的获取方式，请参见使用看板。

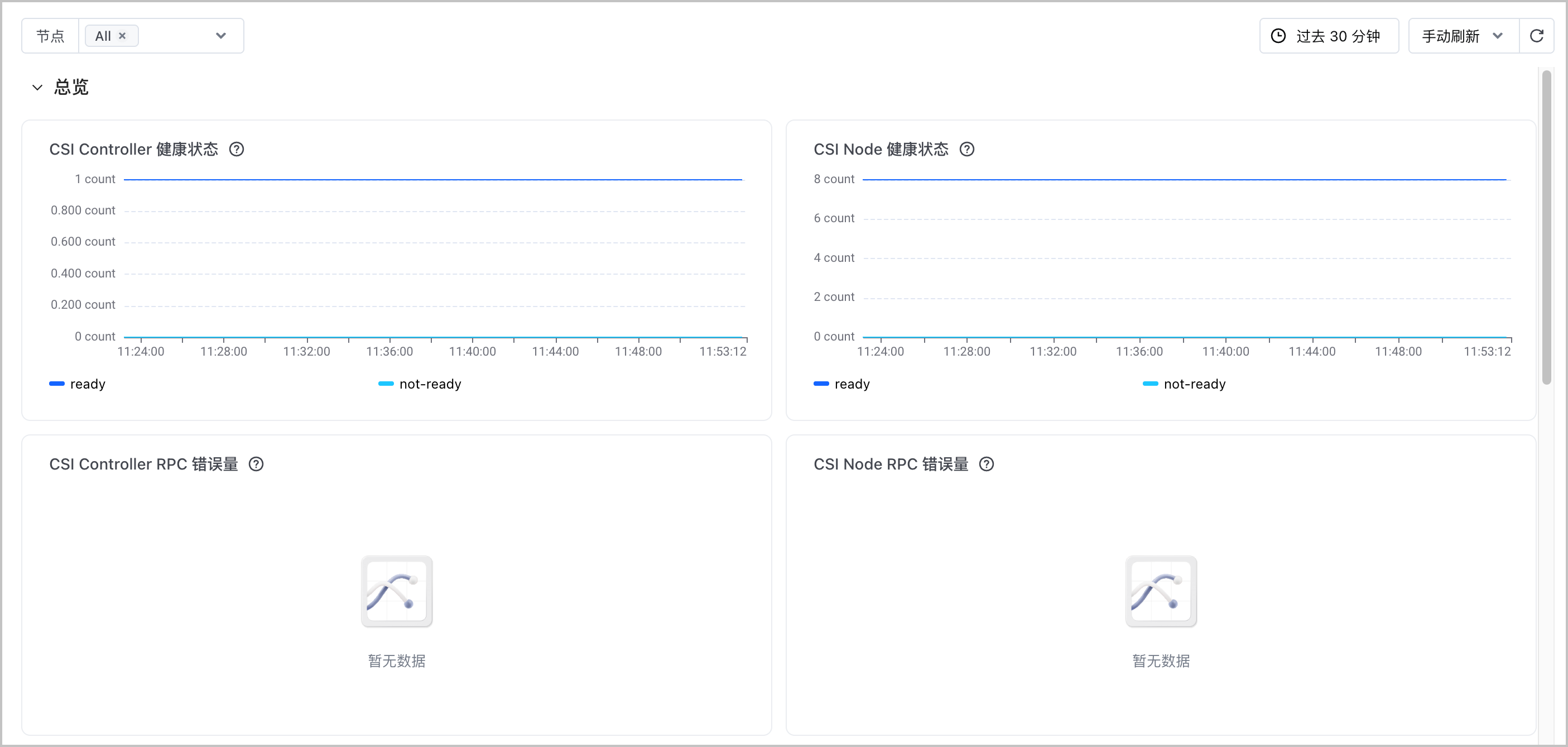

|图表名称 |单位 |图表说明 | |---|---|---| |**总览** ||| |CSI Controller 健康状态 |个 |统计 csi\-ebs\-controller Pod 处于 Ready 和 NotReady 状态的数量，帮助您判断 EBS CSI 控制面组件是否健康。

* 正常情况下，Ready 状态的 Pod 数量应与预期副本数一致，NotReady 状态的 Pod 数量应为 0。

* 如果 Ready 数量低于预期或 NotReady 数量持续大于 0，说明部分 Controller Pod 未正常提供服务。例如：Pod 启动失败、节点资源不足、镜像拉取异常、健康检查失败或组件反复重启等。 | |CSI Node 健康状态 |个 |统计 csi\-ebs\-node Pod 处于 Ready 和 NotReady 状态的数量，帮助您判断 EBS CSI 节点组件是否已正常覆盖集群节点。

* 正常情况下，Ready 状态的 Pod 数量应与需要部署 CSI Node 组件的节点数量一致，NotReady 状态的 Pod 数量应为 0。

* 如果 Ready 数量下降、持续低于预期或 NotReady 数量持续大于 0，说明部分节点上的 CSI Node Pod 未正常运行。例如：节点异常、DaemonSet 调度失败、镜像拉取异常、健康检查失败或组件反复重启等。 | |CSI Controller RPC 错误量 |次 |统计 EBS CSI Sidecar 调用 Controller Driver 时失败的 gRPC 操作次数，帮助您判断控制面 RPC 链路是否正常。

* 正常情况下，各 Sidecar 任务和方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个 Sidecar 任务或方法的错误次数持续增加，说明控制面 RPC 调用可能失败。例如：Controller Driver 未就绪、接口超时、请求参数异常、组件重启或网络通信异常等。 | |CSI Node RPC 错误量 |次 |统计 kubelet 调用 EBS CSI Node Driver 时失败的 gRPC 操作次数，帮助您判断节点侧 RPC 链路是否正常。

* 正常情况下，各方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个方法的错误次数持续增加，说明节点侧 RPC 调用可能失败。例如：Node Driver 未就绪、节点网络异常、接口超时、挂载参数异常或组件重启等。 | |**控制面** ||| |Pending PVC 数量 |个 |统计处于 Pending 状态的持久卷声明（PersistentVolumeClaim，PVC）数量，帮助您判断 EBS 卷供给是否存在积压或失败。

* 正常情况下，该值应为 0；新建 PVC 等待创建和绑定卷期间可能短暂大于 0，完成绑定后应恢复为 0。

* 如果该值持续大于 0 或不断增加，说明 EBS 卷供给链路可能阻塞。例如：StorageClass 配置错误、可用区资源不足、配额不足、Controller 异常或云盘创建失败等。 | |VolumeAttachment 未完成数量 |个 |统计尚未完成挂载的 VolumeAttachment 数量，帮助您判断 EBS 卷附加链路是否存在阻塞。

* 正常情况下，该值应为 0；新建工作负载等待云盘附加期间可能短暂大于 0，附加完成后应恢复为 0。

* 如果该值持续大于 0 或不断增加，说明 EBS 卷附加操作可能未完成。例如：节点异常、云盘与节点可用区不一致、附加数量达到上限、Controller 异常或云盘状态异常等。 | |CSI Sidecar → EBS CSI Controller RPC 请求量 |次 |统计各 CSI Sidecar 调用 EBS CSI Controller Driver 的 gRPC 请求次数，帮助您判断控制面各类存储操作的调用负载。

* 正常情况下，各 Sidecar 任务和方法的请求次数与 PVC 创建、挂载、扩容和快照等业务操作频率一致；该值统计过去 2 分钟内新增的请求次数。

* 如果请求量突然升高、持续高于历史基线或异常降为 0，说明控制面操作负载或组件状态可能异常。例如：业务操作突增、资源状态反复变化、Sidecar 频繁重试或组件未正常工作等。 | |CSI Sidecar → EBS CSI Controller RPC 错误量 |次 |统计各 CSI Sidecar 调用 EBS CSI Controller Driver 时失败的 gRPC 请求次数，帮助您定位控制面调用异常。

* 正常情况下，各 Sidecar 任务和方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个 Sidecar 任务或方法的错误次数持续增加，说明对应控制面操作可能失败。例如：Controller Driver 未就绪、接口超时、请求参数异常、云盘资源状态冲突或组件重启等。 | |CSI Sidecar → EBS CSI Controller RPC 平均耗时 |秒 |统计各 CSI Sidecar 调用 EBS CSI Controller Driver 的平均耗时，帮助您判断控制面 RPC 调用的整体响应速度。

* 正常情况下，各 Sidecar 任务和方法的平均耗时围绕历史基线小幅波动；该值基于过去 2 分钟采样，使用累计耗时增速除以请求次数增速计算。

* 如果某个 Sidecar 任务或方法的平均耗时持续升高或明显偏离历史基线，说明控制面 RPC 调用变慢。例如：Controller Driver 负载过高、IaaS 接口响应变慢、网络延迟升高或请求重试等。 | |CSI Sidecar → EBS CSI Controller RPC P99 耗时 |秒 |统计各 CSI Sidecar 调用 EBS CSI Controller Driver 的 P99 耗时，帮助您判断控制面 RPC 调用的尾部时延。

* 正常情况下，各 Sidecar 任务和方法的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的请求耗时不超过该值。

* 如果某个 Sidecar 任务或方法的 P99 耗时持续升高或频繁出现明显尖峰，说明控制面 RPC 链路可能阻塞。例如：Controller Driver 负载过高、IaaS 接口响应变慢、网络异常或请求频繁重试等。 | |IaaS 成功请求量 |次 |统计 EBS CSI Controller 调用云存储 OpenAPI 的成功请求次数，帮助您判断各类 IaaS 操作的业务量和执行情况。

* 正常情况下，各操作的成功请求次数与 PVC 创建、云盘附加、扩容和删除等业务操作频率一致；该值统计过去 2 分钟内新增的成功请求次数。

* 如果成功请求量异常降为 0、明显低于历史基线或与错误请求量同步上升，说明 IaaS 调用链路可能异常。例如：Controller 未发起请求、接口调用失败、鉴权异常、限流或后端服务不可用等。 | |IaaS 错误请求量 |次 |统计 EBS CSI Controller 调用云存储 OpenAPI 时的错误请求次数，帮助您判断 IaaS 接口调用是否稳定。

* 正常情况下，各操作的错误请求次数应为 0；该值统计过去 2 分钟内新增的错误请求次数。

* 如果某个操作的错误请求次数持续增加，说明对应云存储 OpenAPI 调用失败。例如：鉴权失败、请求参数异常、资源配额不足、接口限流、网络异常或后端服务不可用等。 | |IaaS 请求 P99 延迟 |秒 |统计 EBS CSI Controller 调用云存储 OpenAPI 的 P99 延迟，帮助您判断 IaaS 接口请求的尾部时延。

* 正常情况下，各操作的 P99 延迟围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的请求耗时不超过该值。

* 如果某个操作的 P99 延迟持续升高或频繁出现明显尖峰，说明云存储 OpenAPI 响应变慢。例如：网络延迟升高、接口限流、后端服务负载过高或请求重试等。 | |**数据面** ||| |Kubelet → EBS CSI Node RPC 请求量 |次 |统计 kubelet 调用 EBS CSI Node Driver 的 gRPC 请求次数，帮助您判断节点侧挂载、卸载等操作的调用负载。

* 正常情况下，各方法的请求次数与节点侧卷挂载和卸载等业务操作频率一致；该值统计过去 2 分钟内新增的请求次数。

* 如果请求量突然升高、持续高于历史基线或异常降为 0，说明节点侧操作负载或组件状态可能异常。例如：Pod 调度突增、卷操作反复重试、节点状态变化或 Node Driver 未正常工作等。 | |Kubelet → EBS CSI Node RPC 错误量 |次 |统计 kubelet 调用 EBS CSI Node Driver 时失败的 gRPC 请求次数，帮助您定位节点侧卷操作异常。

* 正常情况下，各方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个方法的错误次数持续增加，说明节点侧挂载或卸载操作可能失败。例如：Node Driver 未就绪、挂载参数异常、设备未就绪、目标路径冲突或节点网络异常等。 | |Kubelet → EBS CSI Node RPC 平均耗时 |秒 |统计 kubelet 调用 EBS CSI Node Driver 的平均耗时，帮助您判断节点侧 RPC 调用的整体响应速度。

* 正常情况下，各方法的平均耗时围绕历史基线小幅波动；该值基于过去 2 分钟采样，使用累计耗时增速除以请求次数增速计算。

* 如果某个方法的平均耗时持续升高或明显偏离历史基线，说明节点侧 RPC 调用变慢。例如：节点资源不足、设备响应缓慢、文件系统操作耗时、网络异常或请求重试等。 | |Kubelet → EBS CSI Node RPC P99 耗时 |秒 |统计 kubelet 调用 EBS CSI Node Driver 的 P99 耗时，帮助您判断节点侧 RPC 调用的尾部时延。

* 正常情况下，各方法的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的请求耗时不超过该值。

* 如果某个方法的 P99 耗时持续升高或频繁出现明显尖峰，说明节点侧 RPC 链路可能阻塞。例如：节点资源不足、设备响应缓慢、文件系统操作耗时、网络异常或请求频繁重试等。 | |节点已挂载 EBS 卷数 |个 |统计各节点当前已挂载的 EBS 卷数量，帮助您判断卷在节点间的分布和单节点挂载规模。

* 正常情况下，该值与各节点上使用 EBS 卷的工作负载数量一致，仅随 Pod 调度、卷挂载或卸载操作变化。

* 如果某个节点的挂载卷数突然下降、持续异常增长或接近节点挂载上限，说明卷使用或调度可能异常。例如：工作负载迁移、VolumeAttachment 未完成、卷未正常卸载、Pod 反复重建或节点容量规划不足等。 | ### NAS 监控开启 csi\-nas 组件监控后，您可以查看该组件的指标看板。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。 1. 在集群管理页面的左侧导航栏中，选择 **监控中心** \> **监控看板**。 2. 在左侧看板列表中选择 **存储服务监控** \> **NAS 监控**，即可查看监控看板。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_29c271163913f626746f706a8bc4c9d4.png) csi\-nas 监控看板主要分为 3 个部分，分别面向总览、控制面和数据面监控。详细的图表说明，如下表所示。

说明

图表对应 PromQL 语句的获取方式，请参见使用看板。

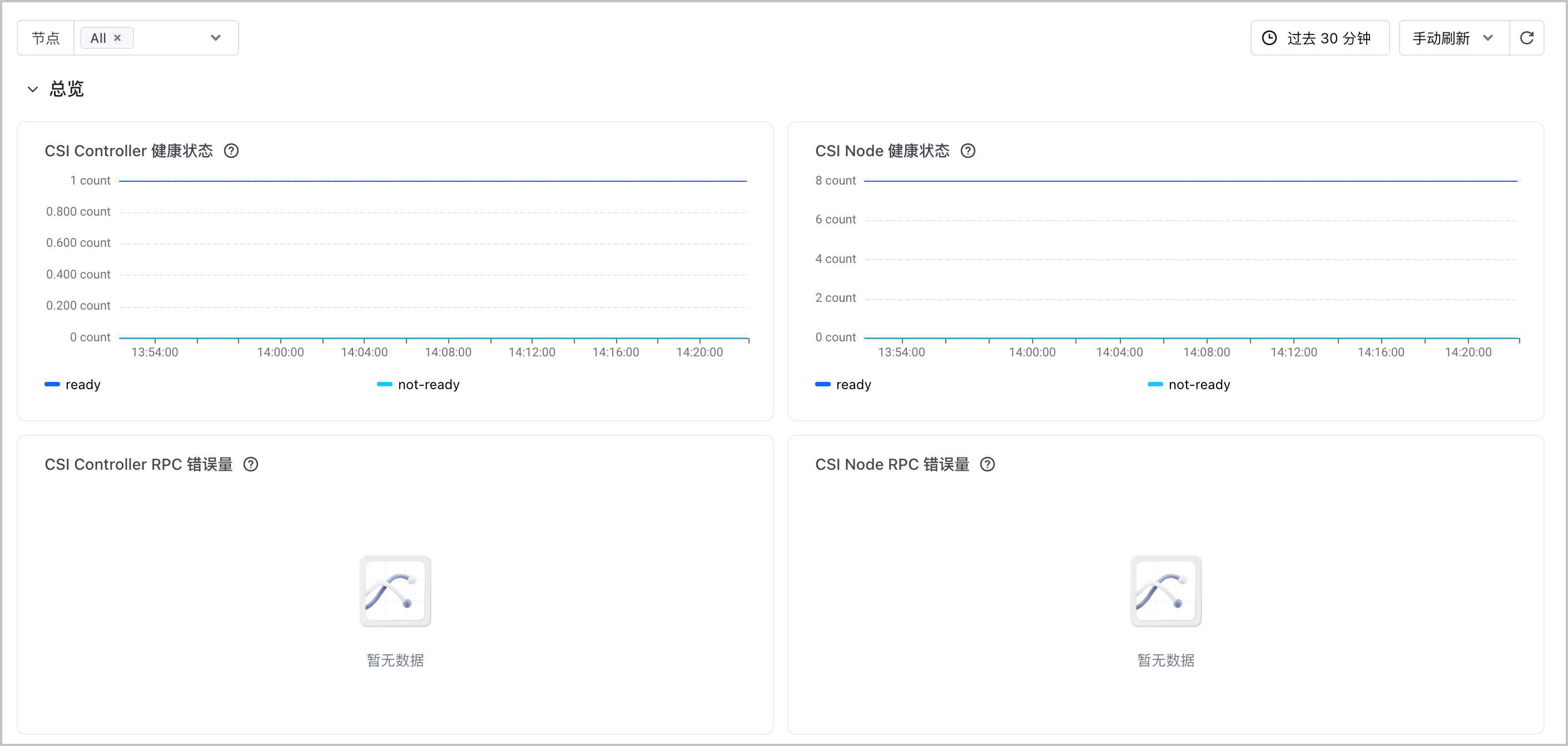

|图表名称 |单位 |图表说明 | |---|---|---| |**总览** ||| |CSI Controller 健康状态 |个 |统计 csi\-nas\-controller Pod 处于 Ready 和 NotReady 状态的数量，帮助您判断 NAS CSI 控制面组件是否健康。

* 正常情况下，Ready 状态的 Pod 数量应与预期副本数一致，NotReady 状态的 Pod 数量应为 0。

* 如果 Ready 数量低于预期或 NotReady 数量持续大于 0，说明部分 Controller Pod 未正常提供服务。例如：Pod 启动失败、节点资源不足、镜像拉取异常、健康检查失败或组件反复重启等。 | |CSI Node 健康状态 |个 |统计 csi\-nas\-node Pod 处于 Ready 和 NotReady 状态的数量，帮助您判断 NAS CSI 节点组件是否已正常覆盖集群节点。

* 正常情况下，Ready 状态的 Pod 数量应与需要部署 CSI Node 组件的节点数量一致，NotReady 状态的 Pod 数量应为 0。

* 如果 Ready 数量下降、持续低于预期或 NotReady 数量持续大于 0，说明部分节点上的 CSI Node Pod 未正常运行。例如：节点异常、DaemonSet 调度失败、镜像拉取异常、健康检查失败或组件反复重启等。 | |CSI Controller RPC 错误量 |次 |统计 NAS CSI Sidecar 调用 Controller Driver 时失败的 gRPC 操作次数，帮助您判断控制面 RPC 链路是否正常。

* 正常情况下，各 Sidecar 任务和方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个 Sidecar 任务或方法的错误次数持续增加，说明控制面 RPC 调用可能失败。例如：Controller Driver 未就绪、接口超时、请求参数异常、组件重启或网络通信异常等。 | |CSI Node RPC 错误量 |次 |统计 kubelet 调用 NAS CSI Node Driver 时失败的 gRPC 操作次数，帮助您判断节点侧 RPC 链路是否正常。

* 正常情况下，各方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个方法的错误次数持续增加，说明节点侧 RPC 调用可能失败。例如：Node Driver 未就绪、节点网络异常、接口超时、挂载参数异常或组件重启等。 | |**控制面** ||| |CSI Sidecar → CSI Controller RPC 请求量 |次 |统计各 CSI Sidecar 调用 NAS CSI Controller Driver 的 gRPC 请求次数，帮助您判断控制面各类存储操作的调用负载。

* 正常情况下，各 Sidecar 任务和方法的请求次数与 PVC 创建、删除和扩容等业务操作频率一致；该值统计过去 2 分钟内新增的请求次数。

* 如果请求量突然升高、持续高于历史基线或异常降为 0，说明控制面操作负载或组件状态可能异常。例如：业务操作突增、资源状态反复变化、Sidecar 频繁重试或组件未正常工作等。 | |CSI Sidecar → CSI Controller RPC P99 耗时 |秒 |统计各 CSI Sidecar 调用 NAS CSI Controller Driver 的 P99 耗时，帮助您判断控制面 RPC 调用的尾部时延。

* 正常情况下，各 Sidecar 任务和方法的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的请求耗时不超过该值。

* 如果某个 Sidecar 任务或方法的 P99 耗时持续升高或频繁出现明显尖峰，说明控制面 RPC 链路可能阻塞。例如：Controller Driver 负载过高、NAS 后端响应变慢、网络异常或请求频繁重试等。 | |CSI Controller NAS 操作请求量 |次 |统计 NAS CSI Controller Driver 内部各细粒度操作的请求次数，并按方法、操作和结果展示，帮助您判断控制面 NAS 操作的调用负载和执行结果。

* 正常情况下，各方法和操作的请求次数与 PVC 生命周期操作频率一致，成功结果应占主要比例；该值统计过去 2 分钟内新增的请求次数。

* 如果某类操作请求量突然升高、持续高于历史基线或失败结果明显增加，说明控制面 NAS 操作可能异常。例如：资源状态反复变化、操作频繁重试、业务请求突增或后端 NAS 服务异常等。 | |CSI Controller NAS 操作 P99 耗时 |秒 |统计 NAS CSI Controller Driver 内部各细粒度操作的 P99 耗时，并按方法和操作展示，帮助您判断控制面 NAS 操作的尾部时延。

* 正常情况下，各方法和操作的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的操作耗时不超过该值。

* 如果某类操作的 P99 耗时持续升高或频繁出现明显尖峰，说明控制面 NAS 操作链路可能阻塞。例如：NAS 后端响应变慢、网络延迟升高、资源状态冲突或操作频繁重试等。 | |CSI Controller NAS 操作错误量 |次 |统计 NAS CSI Controller Driver 内部各细粒度操作的错误次数，并按方法和操作展示，帮助您定位控制面 NAS 操作异常。

* 正常情况下，各方法和操作的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某类操作的错误次数持续增加，说明控制面 NAS 操作可能失败。例如：请求参数异常、权限不足、NAS 后端服务不可用、网络异常或资源状态冲突等。 | |**数据面** ||| |Kubelet → CSI Node RPC 请求量 |次 |统计 kubelet 调用 NAS CSI Node Driver 的 gRPC 请求次数，帮助您判断节点侧挂载、卸载等操作的调用负载。

* 正常情况下，各方法的请求次数与节点侧卷挂载和卸载等业务操作频率一致；该值统计过去 2 分钟内新增的请求次数。

* 如果请求量突然升高、持续高于历史基线或异常降为 0，说明节点侧操作负载或组件状态可能异常。例如：Pod 调度突增、卷操作反复重试、节点状态变化或 Node Driver 未正常工作等。 | |Kubelet → CSI Node RPC P99 耗时 |秒 |统计 kubelet 调用 NAS CSI Node Driver 的 P99 耗时，帮助您判断节点侧 RPC 调用的尾部时延。

* 正常情况下，各方法的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的请求耗时不超过该值。

* 如果某个方法的 P99 耗时持续升高或频繁出现明显尖峰，说明节点侧 RPC 链路可能阻塞。例如：节点资源不足、NAS 服务响应缓慢、NFS 挂载耗时、网络异常或请求频繁重试等。 | |Kubelet → CSI Node RPC 错误量 |次 |统计 kubelet 调用 NAS CSI Node Driver 时失败的 gRPC 请求次数，帮助您定位节点侧卷操作异常。

* 正常情况下，各方法的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某个方法的错误次数持续增加，说明节点侧挂载或卸载操作可能失败。例如：Node Driver 未就绪、挂载参数异常、NAS 服务不可用、目标路径冲突或节点网络异常等。 | |CSI Node NAS 操作错误量 |次 |统计 NAS CSI Node Driver 内部各细粒度操作的错误次数，并按方法和操作展示，帮助您定位节点侧 NAS 操作异常。

* 正常情况下，各方法和操作的错误次数应为 0；该值统计过去 2 分钟内新增的错误次数。

* 如果某类操作的错误次数持续增加，说明节点侧 NAS 操作可能失败。例如：NFS 挂载参数异常、NAS 服务不可用、网络不通、权限不足或目标路径冲突等。 | |CSI Node NAS 操作请求量 |次 |统计 NAS CSI Node Driver 内部各细粒度操作的请求次数，并按方法、操作和结果展示，帮助您判断节点侧 NAS 操作的调用负载和执行结果。

* 正常情况下，各方法和操作的请求次数与节点侧挂载、卸载等业务操作频率一致，成功结果应占主要比例；该值统计过去 2 分钟内新增的请求次数。

* 如果某类操作请求量突然升高、持续高于历史基线或失败结果明显增加，说明节点侧 NAS 操作可能异常。例如：Pod 调度突增、挂载操作频繁重试、节点状态变化或 NAS 服务异常等。 | |CSI Node NAS 操作 P99 耗时 |秒 |统计 NAS CSI Node Driver 内部各细粒度操作的 P99 耗时，并按方法和操作展示，帮助您判断节点侧 NAS 操作及 NFS 挂载链路的尾部时延。

* 正常情况下，各方法和操作的 P99 耗时围绕历史基线小幅波动；基于过去 2 分钟采样，约 99% 的操作耗时不超过该值。

* 如果某类操作的 P99 耗时持续升高或频繁出现明显尖峰，说明节点侧 NAS 操作或 NFS 挂载链路可能阻塞。例如：NAS 服务响应变慢、网络延迟升高、节点资源不足、挂载等待或操作频繁重试等。 | ### Snapshot Controller 监控开启 snapshot\-controller 组件监控后，您可以查看该组件的指标看板。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。 1. 在集群管理页面的左侧导航栏中，选择 **监控中心** \> **监控看板**。 2. 在左侧看板列表中选择 **存储服务监控** \> **Snapshot\-Controller 监控**，即可查看监控看板。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_1a57e3020047be665b5c22bfc37997fa.png) snapshot\-controller 监控看板主要分为 3 个部分，分别面向总览、快照创建和快照创建端到端监控。详细的图表说明，如下表所示。

说明

图表对应 PromQL 语句的获取方式，请参见使用看板。

|图表名称 |单位 |图表说明 | |---|---|---| |**总览** ||| |当前并发快照操作数 |个 |统计 Snapshot Controller 当前正在处理的快照操作数量，帮助您判断快照控制器的实时并发负载。

* 正常情况下，该值与当前快照创建和状态同步任务量一致，任务完成后应及时回落。

* 如果该值持续升高、长时间不回落或接近处理能力上限，说明快照操作可能出现积压。例如：后端存储响应缓慢、CSI Driver 调用阻塞、快照长时间未就绪或控制器处理能力不足等。 | |快照操作 QPS |次/秒 |统计各类快照操作的每秒平均请求次数，并按操作类型和状态展示，帮助您判断快照业务负载和执行结果。

* 正常情况下，各操作的 QPS 与快照创建、删除和状态同步等业务频率一致；该值基于过去 5 分钟采样，通常围绕历史基线波动。

* 如果 QPS 突然升高、持续高于历史基线、异常降为 0 或失败状态占比明显增加，说明快照操作负载或控制器状态可能异常。例如：业务请求突增、操作频繁重试、资源状态反复变化或控制器未正常工作等。 | |并发快照操作数趋势 |个 |展示 Snapshot Controller 正在处理的快照操作数量变化趋势，帮助您判断并发负载是否持续增长或出现积压。

* 正常情况下，该值随快照任务进入和完成而波动，业务高峰后应逐步回落至历史基线。

* 如果该值持续上涨、长时间保持高位或出现异常尖峰且不回落，说明快照操作可能积压。例如：后端存储响应缓慢、快照长时间未就绪、CSI Driver 调用阻塞或控制器处理能力不足等。 | |**快照创建（CSI 调用阶段）** ||| |CreateSnapshot QPS |次/秒 |统计 CreateSnapshot 操作的每秒平均请求次数，并按操作状态展示，帮助您判断 CSI 快照创建调用阶段的负载和执行结果。

* 正常情况下，该值与快照创建请求频率一致；基于过去 5 分钟采样，通常围绕历史基线波动，成功状态应占主要比例。

* 如果 QPS 突然升高、持续高于历史基线、异常降为 0 或失败状态明显增加，说明 CSI 快照创建调用可能异常。例如：创建请求突增、操作频繁重试、CSI Driver 不可用或请求参数异常等。 | |CreateSnapshot 平均耗时 |秒 |统计 CreateSnapshot 操作的平均耗时，帮助您判断 CSI 快照创建调用阶段的整体响应速度。

* 正常情况下，各状态的平均耗时围绕历史基线小幅波动；该值基于过去 60 秒采样，使用累计耗时增速除以操作次数增速计算。

* 如果平均耗时持续升高或明显偏离历史基线，说明 CSI 快照创建调用变慢。例如：CSI Driver 负载过高、后端存储响应缓慢、网络延迟升高或操作频繁重试等。 | |CreateSnapshot P99 耗时 |秒 |统计 CreateSnapshot 操作的 P99 耗时，帮助您判断 CSI 快照创建调用阶段的尾部时延。

* 正常情况下，各状态的 P99 耗时围绕历史基线小幅波动；基于过去 5 分钟采样，约 99% 的操作耗时不超过该值。

* 如果 P99 耗时持续升高或频繁出现明显尖峰，说明少量 CreateSnapshot 调用可能严重变慢。例如：CSI Driver 响应缓慢、后端存储负载过高、网络异常或操作频繁重试等。 | |**快照创建端到端（含等待 Ready）** ||| |CreateSnapshotAndReady QPS |次/秒 |统计 CreateSnapshotAndReady 端到端操作的每秒平均请求次数，并按操作状态展示，帮助您判断从创建快照到快照就绪的整体业务负载和执行结果。

* 正常情况下，该值与快照端到端创建请求频率一致；基于过去 5 分钟采样，通常围绕历史基线波动，成功状态应占主要比例。

* 如果 QPS 突然升高、持续高于历史基线、异常降为 0 或失败状态明显增加，说明端到端快照创建流程可能异常。例如：创建请求突增、快照长期未就绪、状态轮询频繁重试或后端存储异常等。 | |CreateSnapshotAndReady 平均耗时 |秒 |统计 CreateSnapshotAndReady 端到端操作的平均耗时，帮助您判断从创建快照到快照就绪的整体响应速度。

* 正常情况下，各状态的平均耗时围绕历史基线小幅波动；该值基于过去 60 秒采样，使用累计耗时增速除以操作次数增速计算。

* 如果平均耗时持续升高或明显偏离历史基线，说明端到端快照创建流程变慢。例如：CSI 创建调用变慢、后端快照生成耗时增加、状态同步延迟或轮询重试等。 | |CreateSnapshotAndReady P90 耗时 |秒 |统计 CreateSnapshotAndReady 端到端操作的 P90 耗时，帮助您判断大多数快照从创建到就绪所需的时间。

* 正常情况下，各状态的 P90 耗时围绕历史基线小幅波动；基于过去 5 分钟采样，约 90% 的操作耗时不超过该值。

* 如果 P90 耗时持续升高或频繁出现明显尖峰，说明较大比例的端到端快照创建操作变慢。例如：后端快照生成速度下降、状态同步延迟、网络异常或轮询重试等。 | |CreateSnapshotAndReady P99 耗时 |秒 |统计 CreateSnapshotAndReady 端到端操作的 P99 耗时，帮助您判断快照从创建到就绪的尾部时延。

* 正常情况下，各状态的 P99 耗时围绕历史基线小幅波动；基于过去 5 分钟采样，约 99% 的操作耗时不超过该值。

* 如果 P99 耗时持续升高或频繁出现明显尖峰，说明少量端到端快照创建操作严重变慢。例如：后端存储响应缓慢、快照长时间未就绪、状态同步异常或操作频繁重试等。 | |CreateSnapshotAndReady 操作累计次数 |次 |统计 CreateSnapshotAndReady 端到端操作的完成次数，并按操作状态展示，帮助您判断近期快照创建结果和失败规模。

* 正常情况下，成功状态的次数应与近期快照创建任务量一致，失败状态应为 0 或仅偶发出现；该值统计过去 2 分钟内新增的完成次数。

* 如果失败状态的次数持续增加、成功次数异常下降或总次数明显偏离业务预期，说明端到端快照创建流程可能异常。例如：CSI 调用失败、快照长期未就绪、后端存储异常或状态同步失败等。 | |快照操作延迟分布对比 |秒 |对比各类快照操作的 P50、P90 和 P99 耗时，帮助您判断不同操作的典型时延和尾部时延差异。

* 正常情况下，同一操作的 P50、P90 和 P99 按分位数依次升高，并围绕各自历史基线波动；该值基于过去 5 分钟采样计算。

* 如果某类操作的 P90 或 P99 明显升高、与 P50 差距持续扩大或整体分位数同步上升，说明该操作存在尾部延迟或整体变慢。例如：后端存储负载升高、CSI Driver 响应缓慢、网络抖动或部分请求频繁重试等。 | ## 查看指标 * 如需查询集群中的已接入/未接入指标，或查询指标的具体含义，请参见 [指标查询](https://docs.volcengine.com/docs/6460/2600936)。 * 支持使用托管 Prometheus 的 Explore 功能来快速查询和展示指标数据。详情请参见 [指标查询](https://www.volcengine.com/docs/6731/195523)。
