服务发现用于将 VKE 集群中的业务指标端点接入托管 Prometheus，实现自定义指标采集。本文介绍 VKE 集群支持的服务发现方式和配置步骤，并验证指标是否正常采集。 ## 背景信息 Prometheus 主要通过 Pull 的方式来抓取目标服务暴露的监控接口。因此，您需要在集群中配置对应的服务发现规则，指定采集对象，才能完成数据采集，并写入到托管 Prometheus 服务的工作区中。容器服务集群中支持使用如下 CRD 资源，自定义指标采集配置。不同资源的概念和适用场景，如下表所示。 |资源类型 |说明 |适用场景 | |---|---|---| |ServiceMonitor |使用 NameSpace 和 Label 指定需要进行监控的 Service，并通过 Service ** ** 发现后端 Pod。 |通过 Service 暴露指标的组件或业务。例如 CoreDNS、控制面服务、业务服务等。 | |PodMonitor |直接使用 NameSpace 和 Label 指定需要进行监控的 Pod。 |未通过 Service 暴露指标、或希望直接按 Pod 采集的组件。例如 CSI 组件等。 | |VMNodeScrape |直接采集 Kubernetes 节点级别的指标，无需通过 Service 或 Pod 中转。 |节点级组件指标，例如 node\-exporter、kubelet、cadvisor 等。 | |Service/Pod annotation |通过给 Service 或 Pod 配置指定的 annotation，实现服务发现。 |适用场景与 ServiceMonitor 和 PodMonitor 一致。但通过在部署资源对象时，添加指定的 annotation 字段，方便在资源对象较多时，实现快速接入。 | ## 前提条件 * 已创建集群，并开启云原生观测功能，详情请参见 [开启云原生观测](https://www.volcengine.com/docs/6460/1213992)。 * 已在集群中安装 ServiceMonitor、PodMonitor 等 CRD 资源。如未安装，请先参见 [如何在集群中创建 ServiceMonitor 等 CRD 资源](https://www.volcengine.com/docs/6731/651350)。 ## 通过 ServiceMonitor 实现服务发现 ### 配置步骤 ServiceMonitor 通过匹配 Service 来发现后端 Pod，适用于应用已通过 Service 暴露指标端口的场景。配置后，系统会按 ServiceMonitor 中的端口、路径和标签规则抓取目标指标。操作步骤如下： 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧菜单栏中选择 **集群**，并在右侧集群列表中选择目标集群。 3. 单击集群名称，进入集群配置页面。 4. 在左侧菜单栏中选择 **工作负载 \> 对象浏览器**，单击 **使用 Yaml 创建** ，通过 ServiceMonitor 配置服务发现。 * 在 **类型** 下拉菜单中选择 **自定义**。 * 在 **Yaml** 配置框内输入 Yaml 配置。 ```YAML apiVersion: monitoring.coreos.com/v1 kind: ServiceMonitor metadata: name: service-discover # 配置服务发现的名称 namespace: volcano-metrics # 配置服务发现的命名空间 labels: volcengine.vmp: "true" # 配置服务发现的标签，允许被 Agent 发现 spec: endpoints: - interval: 15s # 配置采集的时间间隔，默认为 15 秒 scrapeTimeout: 10s # 配置采集超时时间，默认为 10 秒 port: metrics # 填写服务端口名称，该端口名称必须在容器的配置中显式声明 path: /metrics # 填写指标暴露的 URI 路径，默认为 /metrics scheme: http # 配置采集协议，支持 HTTP 和 HTTPS ，默认为 HTTP relabelings: # 配置指标的 relabel。如没有需求，可省略。本示例以添加一个固定 label:environment="Production"为例 - targetLabel: environment action: replace replacement: Production namespaceSelector: # 配置为采集对象所在的命名空间，不填写表示选择当前命名空间 matchNames: - volcano-metrics selector: # 配置 Service 的 Label 值，以定位和选择目标 Service matchLabels: app.kubernetes.io/name: ek8s-gpu-exporter ```

说明

更多配置项说明，请参见官方文档。

5. 单击 **确定**，完成配置。 ### 查看配置在容器服务中创建 CRD 后，可以遵循以下步骤，查看、编辑或删除配置。 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧菜单栏中选择 **集群**，并在右侧集群列表中选择目标集群。 3. 单击集群名称，进入集群配置页面。 4. 在左侧菜单栏中选择 **工作负载 \> 对象浏览器**，在 **分类** 下拉菜单中选择 **CRD**，即可查看创建的 CRD 资源。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_999c54b36519d84bf5cfa25b0d13d708.png) 5. 单击 **ServiceMonitor**，进入详情页。 6. 选择需要编辑或删除的配置项，单击 **操作** 栏的`...`，选择 **编辑 Yaml** 或 **删除**，即可编辑或删除该配置。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_1b725655b6865b8ca26797e73d4ab295.png) ## 通过 PodMonitor 实现服务发现 ### 配置步骤 PodMonitor 直接通过 Pod 标签发现采集目标，适用于目标 Pod 没有通过 Service 暴露，或希望绕过 Service 直接采集 Pod 指标的场景。配置后，系统会按 PodMonitor 中的端口、路径和标签规则抓取目标指标。操作步骤如下： 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧菜单栏中选择 **集群**，并在右侧集群列表中选择目标集群。 3. 单击集群名称，进入集群配置页面。 4. 在左侧菜单栏中选择 **工作负载 \> 对象浏览器**，单击 **使用 Yaml 创建** ，通过 PodMonitor 配置服务发现。 * 在 **类型** 下拉菜单中选择 **自定义**。 * 在 **Yaml** 配置框内输入 Yaml 配置。 ```YAML apiVersion: monitoring.coreos.com/v1 kind: PodMonitor metadata: name: pod-discover # 配置服务发现的名称 namespace: volcano-metrics # 配置服务发现的命名空间 labels: volcengine.vmp: "true" # 配置服务发现的标签，允许被 Agent 发现 spec: # 描述采集目标 Pod 的特征和采集任务的配置 podMetricsEndpoints: # 配置需要监控对象的 Prometheus HTTP 接口，可以配置多个 Endpoint - interval: 15s # 配置采集的时间间隔，默认为 15 秒 scrapeTimeout: 10s # 配置采集超时时间，默认为 10 秒 port: metric-port # 填写容器端口名称，该端口名称必须在容器的配置中显式声明 path: /metrics # 填写指标暴露的 URI 路径，默认为 /metrics scheme: http # 配置采集协议，支持 HTTP 和 HTTPS ，默认为 HTTP relabelings: # 配置指标的标签改写功能，允许配置多个改写规则，按照顺序执行 - action: replace # 标签匹配后的操作，包括：replace（替换）、keep、drop sourceLabels: # 从原始 labels 中取哪些 label 的值进行 relabel - instance regex: (.*) # 对 source labels 对应值进行正则匹配的表达式 targetLabel: instance # 当 action 为 replace 时，通过 target_label 来指定对应 label name replacement: 'kafka-xxxxxx' # 当 action 为 replace 时，通过 replacement 来定义当 regex 匹配之后需要替换的表达式 namespaceSelector: # 配置为采集对象所在的命名空间，不填写表示选择当前命名空间 matchNames: - volcano-metrics selector: # 配置采集对象的 Label 值，以定位和选择目标 Pod matchLabels: app-name: kafka-exporter ```

说明

更多配置项说明，请参见官方文档。

注意

配置 kubelet 的指标时，建议保留节点发现和 TLS 相关配置，然后在metricRelabelConfigs中补充需要新增采集的指标名，例如kubelet_evictions。

请合理选择自定义采集规则中的采集范围和指标，如果您自定义采集规则中的配置与集群默认采集规则存在重叠，将会导致指标被重复抓取，进而重复计费。

1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧菜单栏中选择 **集群**，并在右侧集群列表中选择目标集群。 3. 单击集群名称，进入集群配置页面。 4. 在左侧菜单栏中选择 **工作负载 \> 对象浏览器**，单击 **使用 Yaml 创建** ，通过 VMNodeScrape 配置服务发现。 * 在 **类型** 下拉菜单中选择 **自定义**。 * 在 **Yaml** 配置框内输入 Yaml 配置。 ```YAML apiVersion: operator.victoriametrics.com/v1beta1 kind: VMNodeScrape metadata: name: custom-kubelet # 自定义服务发现名称 namespace: kube-system # 自定义服务发现所属命名空间 labels: volcengine.vmp: "true" # 配置服务发现的标签，允许被 Agent 发现 spec: bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token interval: 15s # 采集频率，每 15 秒抓取一次所有目标节点的指标 scheme: https # kubelet 默认通过 HTTPS（端口 10250）暴露指标，必须显式声明 selector: # 通过 Kubernetes Label Selector 过滤要采集的节点 matchExpressions: - key: node.kubernetes.io/instance-type operator: NotIn values: - dcp-node tlsConfig: # 节点 TLS 配置，与默认规则保持一致即可 caFile: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt insecureSkipVerify: true relabelConfigs: - replacement: kubelet-custom # 将节点的 job 标签改写为 kubelet-custom，方便后续使用 job="kubelet-custom" 进行指标过滤 targetLabel: job - regex: (.+) sourceLabels: - __meta_kubernetes_node_name targetLabel: node - regex: volcengine://(.+) sourceLabels: - __meta_kubernetes_node_provider_id targetLabel: ecs metricRelabelConfigs: # 指标过滤配置 - action: keep # 保留指标 sourceLabels: # 基于指标名称过滤，在本例中仅保留正则表达式匹配的指标 - __name__ regex: kubelet_running_pods|kubelet_node_name|kubelet_evictions # 指定需要保留的指标名称或正则表达式，即该采集规则最终采集的指标 ``` 5. 单击 **确定**，完成配置。 ### 查看配置在容器服务中创建自定义配置后，可以遵循以下步骤，查看、编辑或删除配置。 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 在左侧菜单栏中选择 **集群**，并在右侧集群列表中选择目标集群。 3. 单击集群名称，进入集群配置页面。 4. 在左侧菜单栏中选择 **工作负载 \> 对象浏览器**，在 **分类** 下拉菜单中选择 **CRD**，通过关键字`vmnodescrape`进行检索，即可查看集群中的配置。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_b57b2cc9e536de3f23fda14e376b50a6.png) 5. 单击资源名称，进入详情页。 6. 选择需要编辑或删除的配置项，单击 **操作** 栏的`...`，选择 **编辑 Yaml** 或 **删除**，即可编辑或删除自定义配置。

警告

请勿删除集群默认配置，否则可能导致集群观测功能异常。

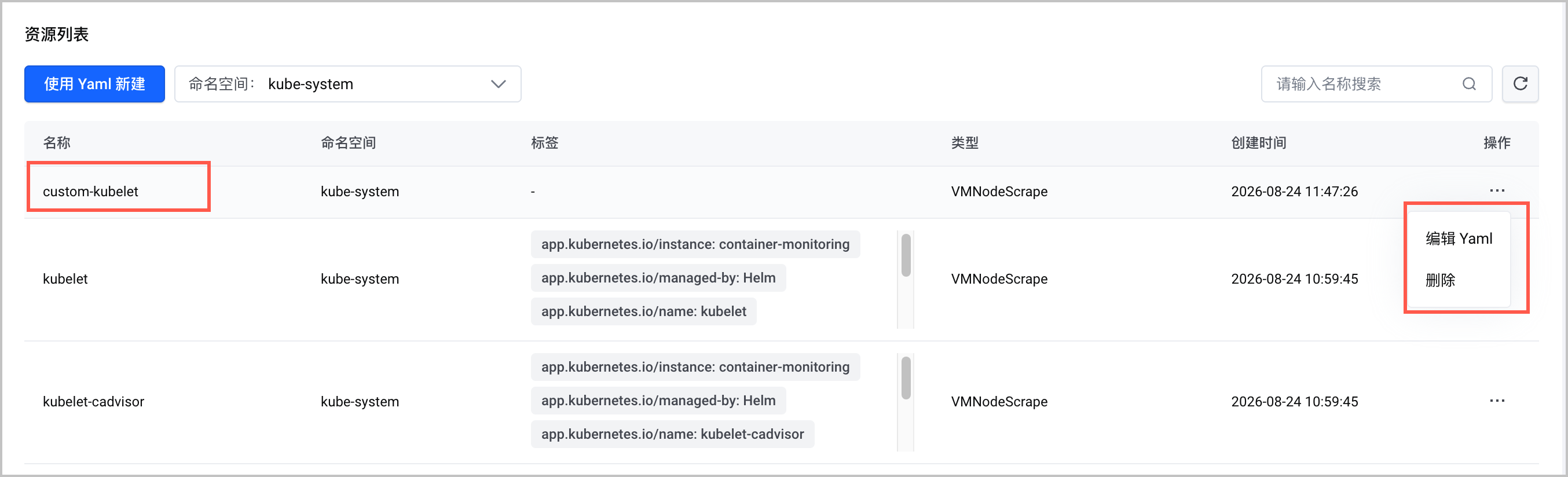

![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_783bbd2063e5e431c1eec8e8d4d7dbf2.png) ## 通过 Service/Pod annotation 实现服务发现 ### 背景如上文所述，您可以使用 ServiceMonitor 或 PodMonitor 实现服务发现。但是，如果集群中有很多的 Service/Pod，那么就需要人工去创建多个 ServiceMonitor 或 PodMonitor 对象来进行监控，这会使得您的配置变得尤为复杂。为了解决上述问题，托管 Prometheus 为您提供了另外一种服务发现方式，即通过配置 Service/Pod annotation 来实现服务发现。您可以在部署 Service 或 Pod 时，添加指定的 annotation 字段，实现业务的快速接入。

注意

Service/Pod annotation 是一种快速的服务发现方式，但也存在部分问题，例如：无法实现指标的 Relabel 等。您需要根据实际需求，合理选择使用。

kube\-system 命名空间下无法使用 Service/Pod annotation 实现服务发现。如有需求，建议使用 ServiceMonitor 或 PodMonitor 实现。

### 概述当您在集群中配置 Service/Pod 时，可以通过添加如下的 annotation，实现对自定义目标的服务发现。 ```YAML prometheus.io/scrape: "true" # 配置为 true 表示开启采集 prometheus.io/port: "9400" # 配置为采集指标暴露的端口号 prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics ```

说明

使用prometheus.io/port: "9400"指定目标的端口号时，该端口必须在容器的配置中显式声明，如下所示：

```YAML ... spec: containers: ports: - containerPort: 9400 # 在容器配置中，对容器端口进行显式声明 ```

### 通过 Service annotation 配置服务发现当您在集群中配置服务时，可以添加 annotation 完成服务发现。方便服务快速接入监控，步骤如下： 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 单击左侧导航栏中的 **集群**。 3. 在集群列表页面，单击目标集群，进入集群管理页面。 4. 在左侧导航栏中，选择 **服务与路由** \> **服务**，单击 **使用 Yaml 创建** ，配置服务，并同时添加 annotation，实现服务发现。 ```YAML apiVersion: v1 kind: Service metadata: name: golang-service-demo namespace: volcano-metrics # 配置服务所在的命名空间 labels: app: golang-service-demo # 配置服务的标签 annotations: prometheus.io/scrape: "true" # 配置为 true 表示开启服务发现 prometheus.io/port: "2023" # 配置为采集指标暴露的端口号，该端口号必须在容器的配置中显式声明 prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics spec: selector: app: golang-demo ports: - protocol: TCP port: 2023 targetPort: 2023 name: metrics # 配置服务端口名称 type: ClusterIP ``` ### 通过 Pod Annotation 配置服务发现当您在集群中配置 Pod 时，可以添加 annotation 完成服务发现。方便 Pod 快速接入监控，步骤如下： 1. 登录 [容器服务控制台](https://console.volcengine.com/vke)。 2. 单击左侧导航栏中的 **集群**。 3. 在集群列表页面，单击目标集群，进入集群管理页面。 4. 在左侧菜单栏中选择 **工作负载 \> 无状态负载**，单击 **使用 Yaml 创建** ，部署应用，并同时添加 annotation，实现服务发现。 ```YAML apiVersion: apps/v1 kind: Deployment metadata: name: golang-demo # 配置应用的名称 namespace: volcano-metrics # 配置应用所在的命名空间 labels: app: golang-demo # 配置应用的标签 spec: replicas: 2 # 配置应用副本数 selector: matchLabels: app: golang-demo template: metadata: labels: app: golang-demo annotations: prometheus.io/scrape: "true" # 配置为 true 表示开启服务发现 prometheus.io/port: "2023" # 配置为采集指标暴露的端口号，该端口号必须在容器的配置中显式声明 prometheus.io/path: "/metrics" # 填写指标暴露的 URI 路径，一般是 /metrics spec: containers: - name: golang-demo # 配置容器名称 image: doc-cn-beijing.cr.volces.com/vmp/golang-demo:1.0 # 配置应用镜像的地址和版本 ports: - containerPort: 2023 # 配置容器端口号 ```

说明

本例以配置无状态负载（Deployment）为例，其他类型工作负载配置的方法相同。

本例中的镜像地址为举例，您需要将其修改为实际环境中镜像的正确地址。

使用 Pod annotation 实现服务发现时，不能同时支持 HTTP 和 HTTPS。

## 后续操作配置服务发现后，您可以使用托管 Prometheus 的 Explore 功能，确认是否已经发现了期望的服务。操作步骤如下： 1. 登录 [VMP 服务控制台](https://console.volcengine.com/prometheus)。 2. 在顶部导航栏，选择目标地域。 3. 单击左侧导航栏的 **Explore**，进入 Explore 页面。 4. 在右上角的配置项中，配置需要查询指标的 **工作区**，并在 **指标检索** 文本框内，输入 `up{job="xxx"}`语句，查看对应的服务是否被正确发现。指标的值为 1 表示对应的服务已经被正确发现。 ![图片](https://portal.volccdn.com/obj/volcfe/cloud-universal-doc/upload_04dae7635f739757146f35c6e9ef0b4a.png)

说明

如果您仍然无法正确查询到预期的指标，请参见无法正确查看到预期的指标？。
