本地存储卷

通过临时卷方式使用本地存储 LVM 卷

容器服务支持通过 CSI 使用本地存储，本文为您介绍如何通过临时卷方式使用本地存储 LVM 卷。

说明

【邀测·申请试用】本地存储相关的 csi-local 组件和存储感知调度功能目前均处于邀测阶段，如需使用，请提交申请。

使用限制

需使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。避免使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

本场景依赖 3 个组件的安装和卸载存在顺序要求，请严格遵循下文介绍的顺序进行安装或卸载，否则将影响正常调度功能。

集群的 Kubernetes 版本要求：

Kubernetes v1.24 版本：v1.24.15-vke.34 及以上版本。

Kubernetes v1.26 版本：v1.26.10-vke.22 及以上版本。

Kubernetes v1.28 版本：v1.28.3-vke.16 及以上版本。

Kubernetes v1.30 版本：v1.30.4-vke.13 及以上版本。

Kubernetes v1.32 版本：v1.32.3-vke.8 及以上版本。

Kubernetes v1.34 版本：v1.34.1-vke.2 及以上版本。

本地存储并非高可用存储卷，只适用于一些临时数据的保存及应用自带高可用的场景。

LVM 类型的本地存储卷，不支持数据的跨节点迁移，不适合在高可用场景中使用。

前提条件

已创建 Kubernetes 版本符合要求的容器集群。详情请参见创建集群。

已在本地环境中安装 kubectl 工具。详情请参见安装和设置 kubectl。

操作步骤

步骤一：安装和配置组件

使用本地存储需要依赖如下组件，请参考以下顺序依次安装和配置。

警告

csi-local 组件依赖 snapshot-controller 组件，安装 csi-local 组件前确认 snapshot-controller 组件已安装。

csi-local 组件必须与 scheduler-plugin 组件中的存储感知调度功能结合使用，开启存储感知调度功能前，请确保 snapshot-controller 和 csi-local 组件均已安装，否则会影响正常调度。

如需卸载 csi-local 组件，请关闭 scheduler-plugin 组件中的存储感知调度功能后再执行卸载操作，否则会影响正常调度。

登录容器服务控制台。

在左侧导航栏中选择集群，单击需要配置的目标集群。

在集群管理页面的左侧导航栏中，选择组件管理。

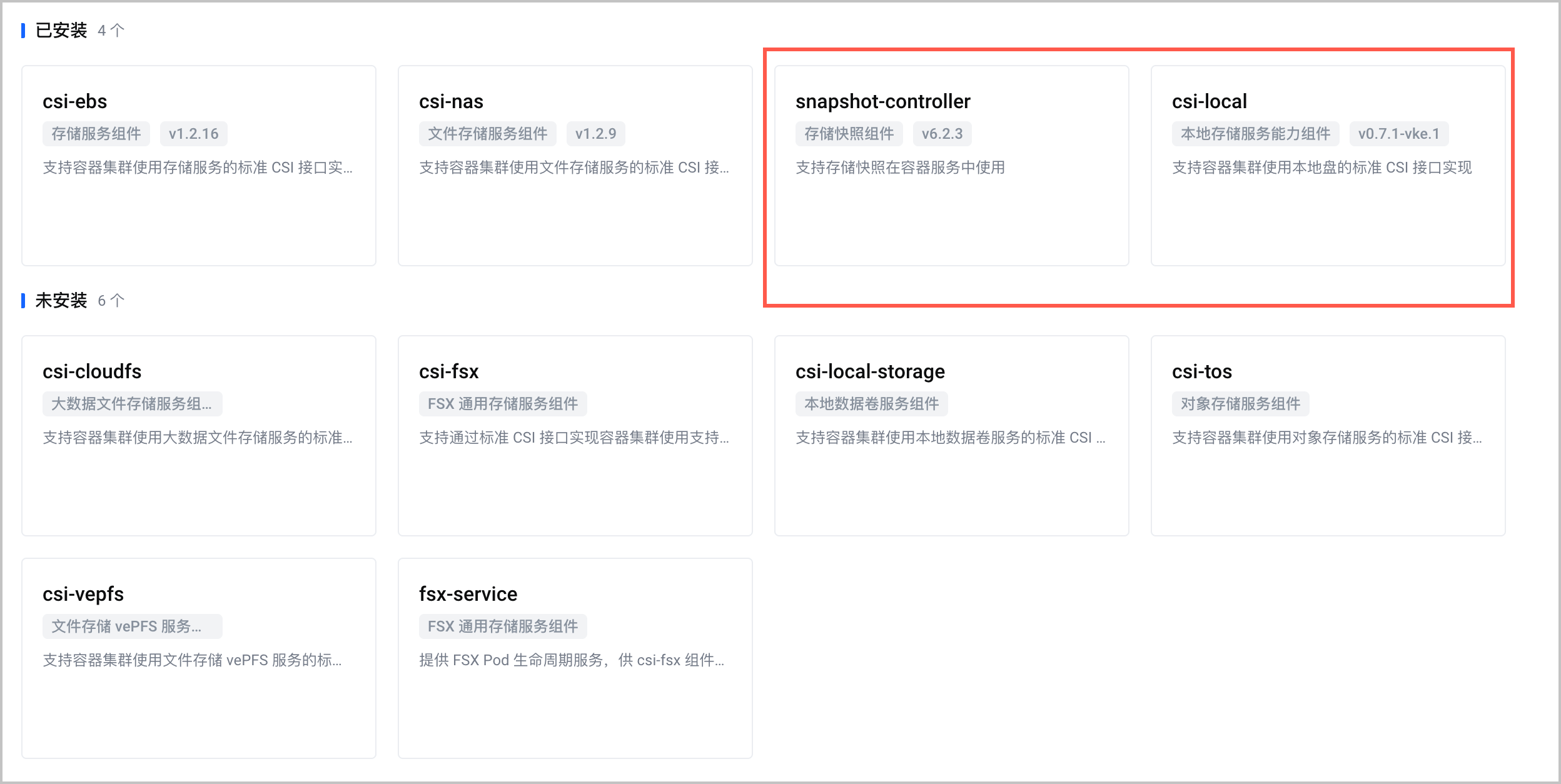

选择存储页签，将鼠标移动到 snapshot-controller 和 csi-local 组件卡片上，单击部署，依次安装组件。

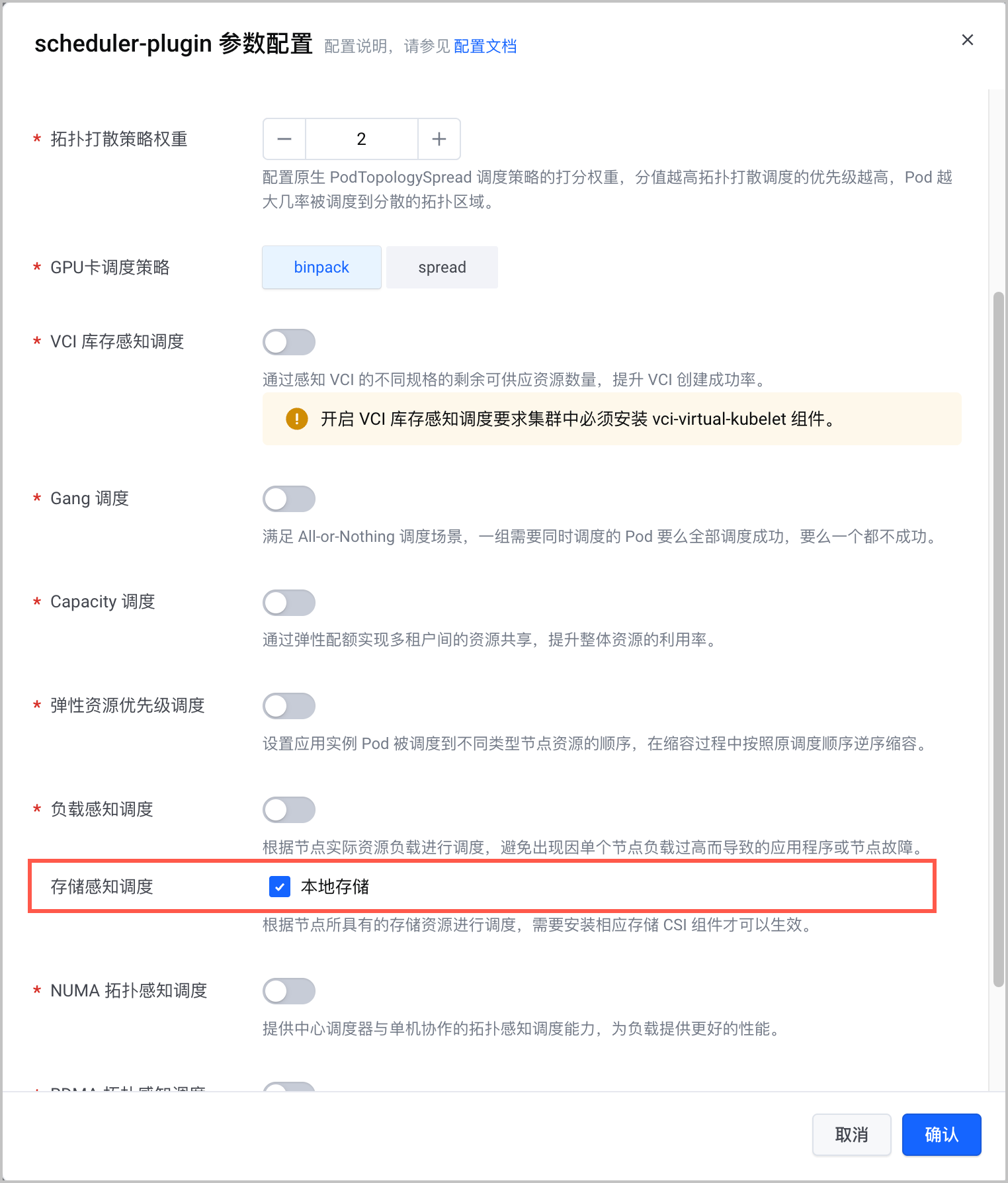

选择调度页签，将鼠标移动到 scheduler-plugin 组件卡片上，单击配置，并在配置弹窗中勾选存储感知调度配置项的本地存储。

配置项	说明
存储感知调度	本地存储：默认关闭，勾选表示开启本地存储的存储感知调度功能，开启后可根据节点的存储资源进行调度。说明需要安装 csi-local 组件才可以生效。

步骤二：配置本地盘类型的节点池

配置本地盘类型的节点池，本场景涉及的关键配置说明如下，其他配置项按需配置即可。详情请参见创建节点池、创建托管节点池。

配置计算规格。选择支持本地盘的 ECS 实例类型。详情请参见本地盘。

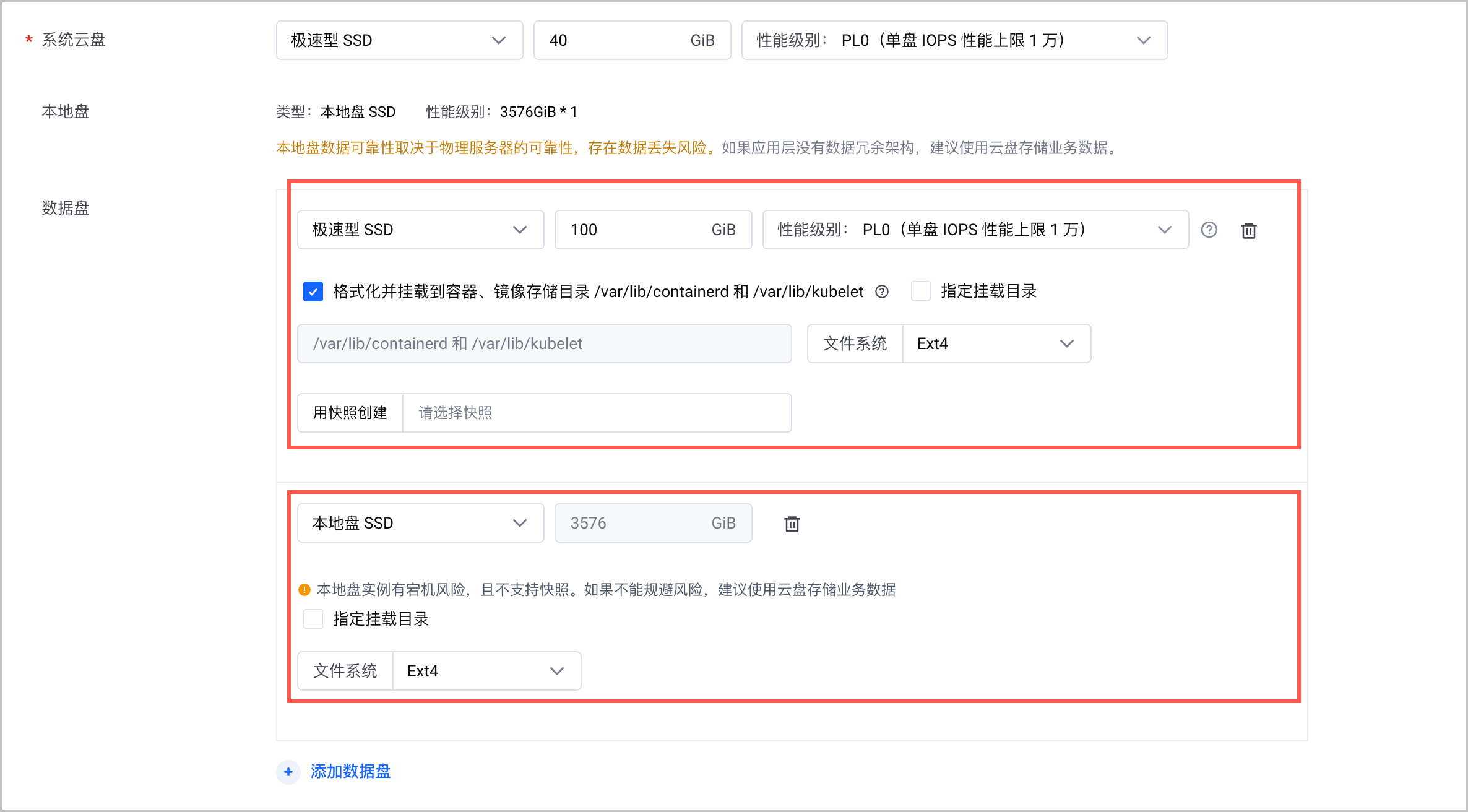

配置数据盘。

配置容器、镜像存储目录。使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。

警告

请勿使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

单击添加数据盘，使用本地盘配置其他数据盘。本地数据盘支持 SSD 和 HDD 类型，不同 ECS 类型支持的数据盘类型不同，可根据实际需求选择。

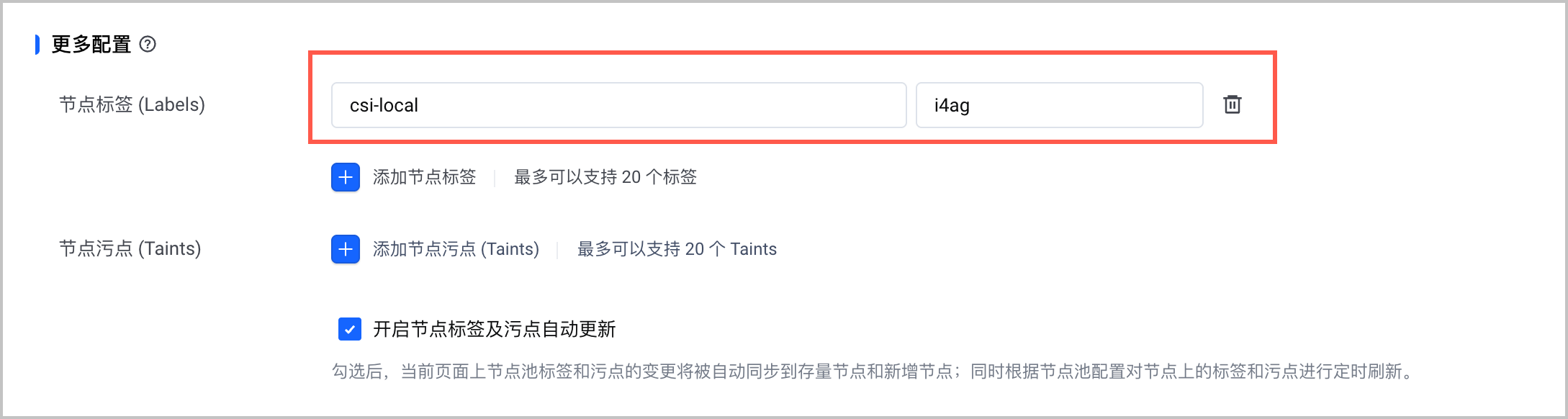

自定义节点标签，用于初始化本地盘时筛选节点，例如csi-local: "i4ag"。

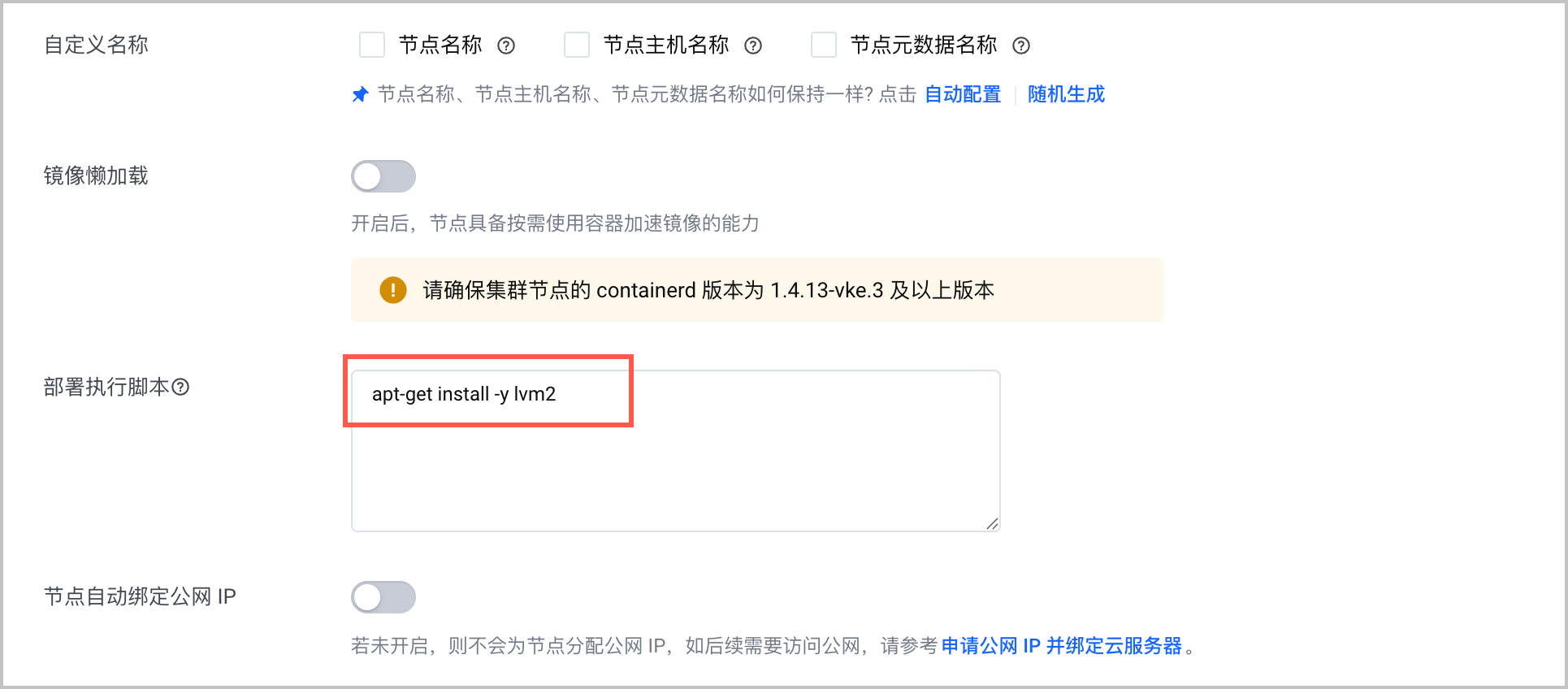

配置部署执行脚本，在节点中安装 lvm2，安装命令为apt-get install -y lvm2。

步骤三：初始化本地盘

csi-local 组件安装成功后，将自动创建本地存储相关 CRD，包括：

NodeLocalStorageInitConfig：用于初始化每个节点的 NodeLocalStorage 资源。csi-local 组件在创建 NodeLocalStorage 资源时，如果存在 NodeLocalStorageInitConfig。则会将 NodeLocalStorageInitConfig 中的配置填充到新创建 NodeLocalStorage 资源的 Spec 中。

NodeLocalStorage：用于上报每个节点的存储设备信息，您可根据需要编辑 NodeLocalStorage 资源的 Spec 字段。

本场景以 ecs.i4ag.12xlarge 机型为例，存在一块 3.5T 的 SSD 盘 /dev/nvme0n1，并已经为该机型节点打上标签 csi-local: "i4ag"。

在左侧导航栏中选择工作负载 > 对象浏览器，单击使用 Yaml 创建，配置 CR 初始化本地盘。

在类型下拉菜单中选择自定义。

在 Yaml 中输入如下 Yaml 示例。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorageInitConfig
metadata:
name: csi-local
spec:
globalConfig: # 全局默认节点配置
listConfig:
devices: {}
mountPoints: {}
vgs: {}
resourceToBeInited: {}
spdkConfig: {}
nodesConfig: # 按 Label 筛选的节点池级别配置
- selector: # 筛选规则
matchLabels:
csi-local: "i4ag" # 筛选节点的 Label
listConfig: # 可被 csi-local 分配的存储设备列表
mountPoints: {}
vgs: # LVM（共享盘）黑白名单，此处的共享盘名称指 VolumeGroup 名称
include:
- csi-local-pool-[0-9]+
resourceToBeInited: # 设备初始化列表
vgs: # LVM（共享盘）初始化
- devices: # 将块设备 /dev/nvme0n1 初始化为名为 csi-local-pool-0 的 VolumeGroup。注意：若当节点上包含同名 VG，则 csi-local 不做操作
- /dev/nvme0n1
name: csi-local-pool-0
spdkConfig: {}

等待 1 分钟左右，执行以下命令，查看对应节点的 NodeLocalStorage 配置。其中192.168.2.6为节点的 IP 地址。

kubectl get nls 192.168.2.6 -oyaml

预期结果如下，能够查询到 VolumeGroup 信息，表示初始化成功。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorage
metadata:
creationTimestamp: "2024-07-17T08:52:03Z"
generation: 1
name: 192.168.2.6
resourceVersion: "30819"
uid: 129012df-d9b2-41f1-bb5f-0d86fc15baf3
spec:
listConfig:
devices:
include:
- /dev/vdc
mountPoints: {}
vgs:
include:
- csi-local-pool-[0-9]+
nodeName: 192.168.2.6
resourceToBeInited:
vgs:
- devices:
- /dev/nvme0n1
name: csi-local-pool-0
spdkConfig: {}
status:
filteredStorageInfo:
updateStatusInfo:
lastUpdateTime: "2024-07-17T09:51:24Z"
updateStatus: accepted
volumeGroups:
- csi-local-pool-0
nodeStorageInfo:
volumeGroups: # VolumeGroup 初始化成功，可查看 VolumeGroup 相关信息
- allocatable: 3840753532928
available: 3840753532928
condition: DiskReady
name: csi-local-pool-0
physicalVolumes:
- /dev/nvme0n1
total: 3840753532928

步骤四：通过临时卷方式使用 LVM 卷

本场景以创建无状态为例，介绍如何通过临时卷方式使用 LVM 卷。

创建 Deployment 的 YAML 文件。示例文件deployment-demo.yaml代码如下：

apiVersion: apps/v1
kind: Deployment
metadata:
name: deployment-demo
spec:
replicas: 1
selector:
matchLabels:
app: deployment-demo
template:
metadata:
labels:
app: deployment-demo
spec:
containers:
- name: demo
image: doc-cn-beijing.cr.volces.com/vke/nginx-demo:v1.0
volumeMounts:
- mountPath: /srv
name: webroot
volumes:
- name: webroot
csi:
driver: local.csi.volcengine.com
fsType: ext4 # 指定文件系统，取值：ext4、xfs
volumeAttributes:
vgName: csi-local-pool-0 # 必填，临时卷所用的 VolumeGroup
size: 10Gi # 选填，临时卷大小，未配置默认为 1Gi

执行以下命令，创建工作负载。

kubectl create -f deployment-demo.yaml

结果验证

存储卷挂载

工作负载创建成功后，登录节点，查看对应节点上的块本地存储分配详情。

使用 ECS Terminal 登录节点。详情请参见 ECS Terminal。

执行以下命令，查看节点中的块设备信息。

lsblk

预期结果如下，可以看到已初始化的本地存储块。

NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
vda 254:0 0 40G 0 disk
├─vda1 254:1 0 190M 0 part /boot/efi
└─vda2 254:2 0 39.8G 0 part /
vdb 254:16 0 100G 0 disk /mnt/vdb
nvme0n1 259:0 0 3.5T 0 disk
└─csi--local--pool--0-csi--c77b8485df5eae495f6b2d902772697a7d9c9364fc4d8bb4750da62c89abba49 253:0 0 10G 0 lvm /mnt/vdb/kubelet/pods/7e9fd2a9-d9a0-4ba4-b80a-6682a8a202a9/volumes/kubernetes.io~csi/webroot/mount

执行以下命令，查看节点中的逻辑卷。

预期结果如下，显示 LV 已被创建并被挂载。

LV VG Attr LSize Pool Origin Data% Meta% Move Log Cpy%Sync Convert
csi-c77b8485df5eae495f6b2d902772697a7d9c9364fc4d8bb4750da62c89abba49 csi-local-pool-0 -wi-ao---- 10.00g

存储卷回收

删除工作负载，待 Pod 成功删除后。

再次执行lsblk和lvs命令，可以发现 LV 已被回收。

root@iv-yebwt6xkhsqb***:~# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
vda 254:0 0 40G 0 disk
├─vda1 254:1 0 190M 0 part /boot/efi
└─vda2 254:2 0 39.8G 0 part /
vdb 254:16 0 100G 0 disk /mnt/vdb
nvme0n1 259:0 0 3.5T 0 disk
root@iv-yebwt6xkhsqb***:~#
root@iv-yebwt6xkhsqb***:~#
root@iv-yebwt6xkhsqb***:~# lvs
root@iv-yebwt6xkhsqb***:~#
