AI 资源观测

容器服务支持监控集群的 AI 资源，即 GPU 资源、RDMA 资源的状态。本文为您介绍如何配置 AI 资源观测。

使用限制

当前 RDMA 指标采集仅支持 NVIDIA GPU 模式，不支持 mGPU 模式。

共享（shared）模式下，仅上报节点的 RDMA 指标。

独占（exclusive）模式下，仅上报 Pod 的 RDMA 指标。

前提条件

已开启云原生观测，详情请参见开启观测。

已开启容器服务观测，详情请参见容器服务观测。

已安装对应的组件，包括：

GPU 观测：已安装 nvidia-device-plugin 组件，并同步安装了 dcgm-exporter 插件，详情请参见 nvidia-device-plugin。

mGPU 观测：已安装 mgpu 组件，并同步安装了 mgpu-exporter 插件，详情请参见 mgpu。

RDMA 观测：已安装 rdma-device-plugin 组件，详情请参见 rdma-device-plugin。

prometheus-agent 组件已经升级到 v2.2.0 及以上版本。详情请参见组件发布记录。

（可选）已在全栈可观测平台或托管 Prometheus 中创建告警通知策略，详情请参见创建通知策略、创建告警通知策略。

（可选）已在全栈可观测平台或托管 Prometheus 中创建告警聚合策略，详情请参见创建聚合策略、创建告警聚合策略。

开启观测

步骤一：配置观测项

登录容器服务控制台。

在左侧导航栏单击集群，找到目标集群，单击集群名称。

在集群管理页面的左侧导航栏中，单击观测配置，并选择基础观测页签。

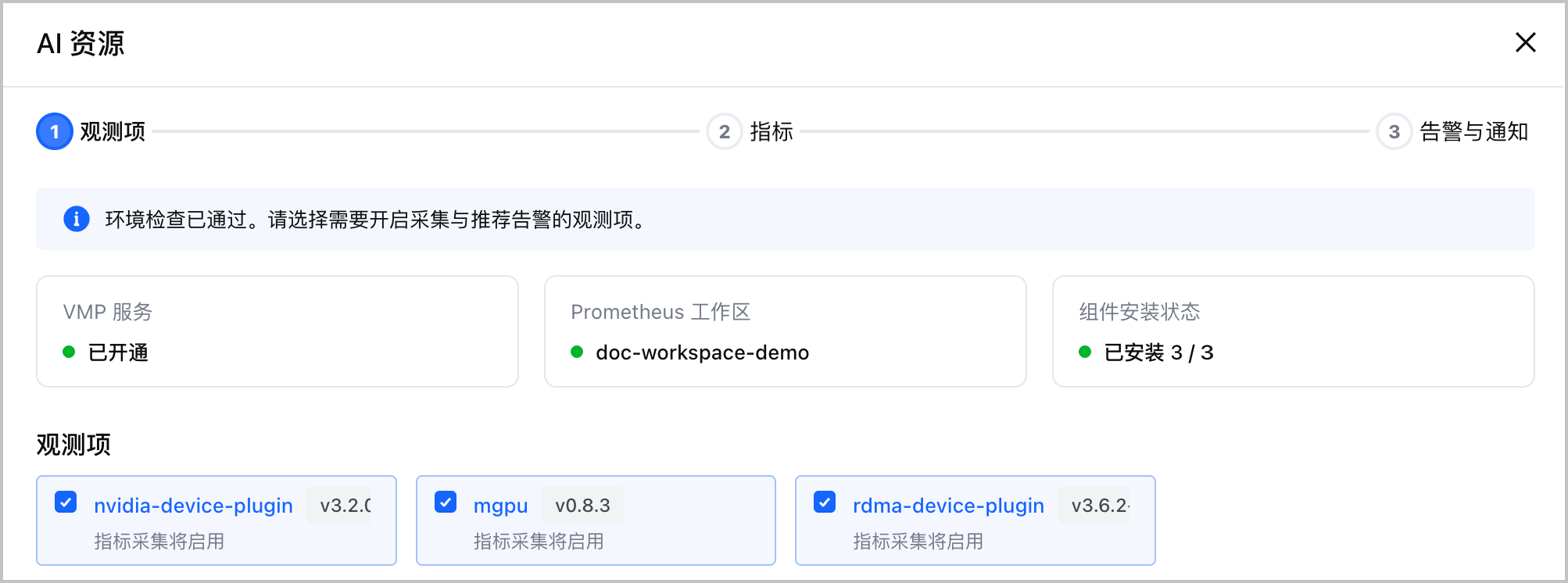

选择 AI 资源卡片，单击启用观测，进入观测项配置页面。

系统自动检查开启观测所需的必要条件，包括工作区配置、组件状态等。

在观测项配置中，勾选需要采集指标的观测项。对于未启用的配置项，系统不会采集对应的指标，同时系统会提示组件安装，您可根据自身情况决定是否安装相关组件并启用对应的观测项。

配置完成后，单击下一步，进入指标配置页面。

步骤二：配置指标采集

在指标配置页面中，查看已开启观测项对应的采集间隔和指标数量。

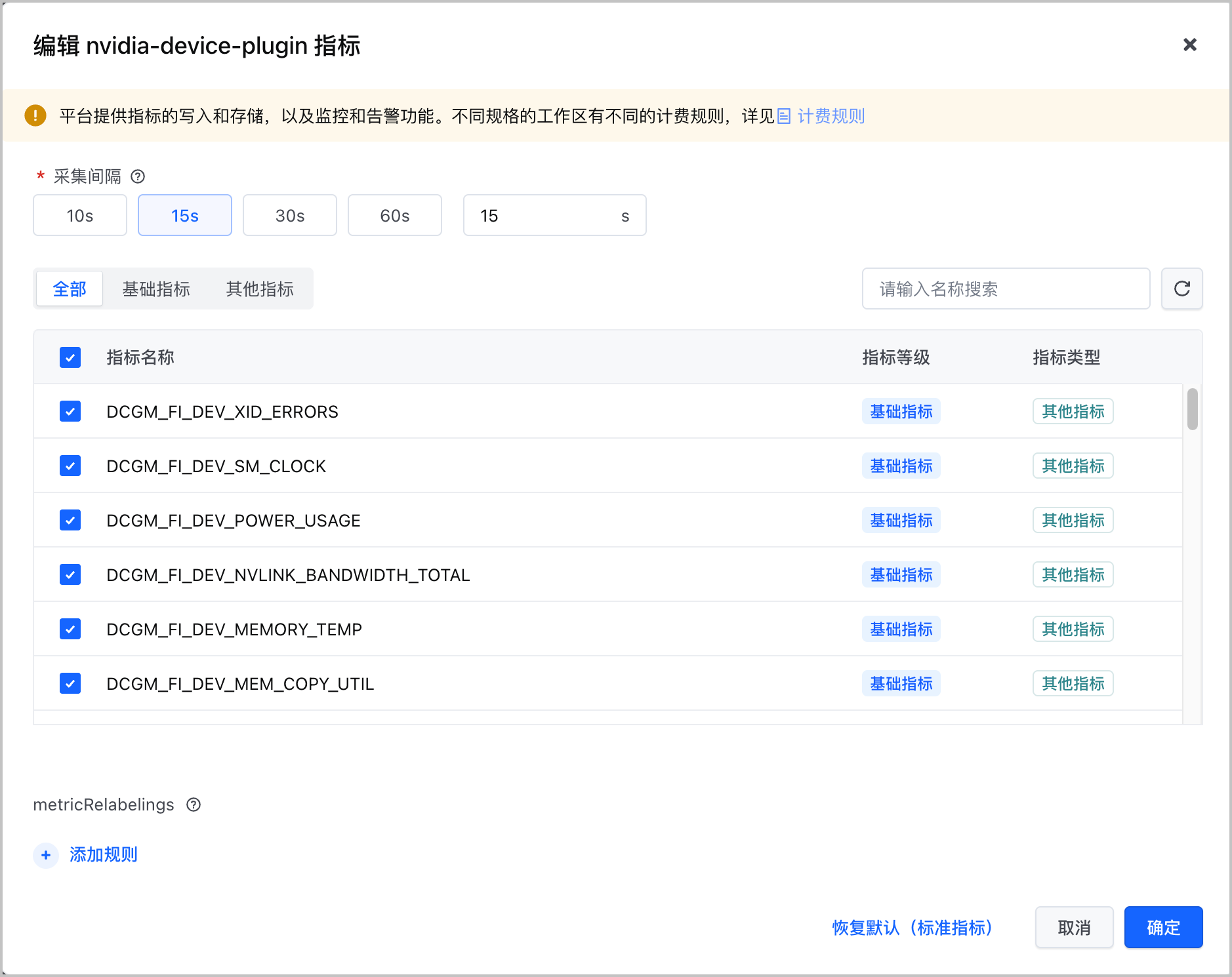

单击编辑指标，支持选择或丢弃组件的具体指标、修改采集间隔和指标 Relabel。

在采集间隔中，选择该组件指标的采集间隔。不同组件支持的采集间隔不同。

在指标列表中，勾选指标，则采集该指标。取消勾选，则丢弃该指标。单击全部、基础指标或其他指标页签，允许基于指标类型对指标项进行筛选。

说明

调整指标采集间隔的影响如下，请按需调整：

减小采集间隔：增加单位时间内上报的指标数量，提升监控精度，但 VMP 标准版工作区的费用会增加。

增加采集间隔：减少单位时间内上报的指标数量，降低 VMP 标准版工作区的费用，但监控精度会降低。

云产品的指标类型分为基础指标和其他指标，不同类型指标的计费方式不同，详情请参见托管 Prometheus 计费方式。

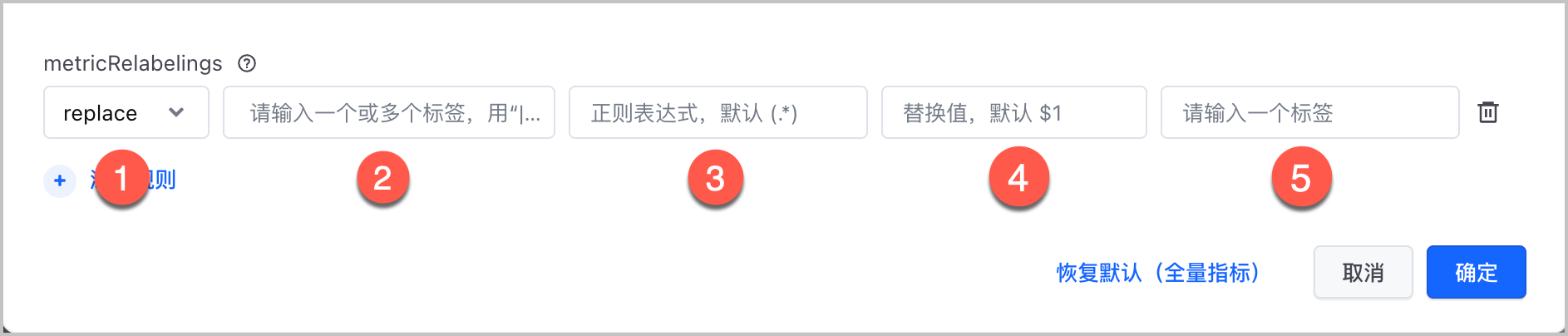

在 metricRelabelings 中，单击添加规则，配置指标 Relabel 规则。允许在指标完成采集后、写入存储前，对每条指标的标签执行改写操作。常见用途包括修改标签值、新增标签或重命名标签，便于在查询时统一标签口径。更多详情介绍，请参见指标 Relabel。

序号	功能	对应 YAML 字段	说明
①	操作类型	action	对指标执行的操作类型，当前仅支持 replace，生效逻辑如下：如果targetLabel和sourceLabels的值一致，则表示覆盖sourceLabels。如果targetLabel定义的 key 不存在，则会默认创建新的 label。
②	源标签	sourceLabels	指定一个或多个来源标签，多个标签之间用\|分隔。系统将读取这些标签的值进行匹配或提取。
③	正则表达式	regex	用于匹配源标签值的正则表达式。默认为(.*)，表示匹配任意值。支持使用捕获组，如(.+)提取部分内容。
④	替换值	replacement	匹配成功后写入目标标签的值。默认为$1，表示取正则第一个捕获组的内容。支持填入固定字符串。
⑤	目标标签	targetLabel	将处理结果写入的目标标签名称。若目标标签已存在，则覆盖其原有值。若目标标签不存在，则新增该标签。

配置完成后，单击下一步，进入告警与通知配置页面。

步骤三：配置告警与通知

在告警通知选项中，选择接收告警的平台，当前支持统一告警中心和原 VMP 告警策略。

在通知策略名称选项中，选择已创建的告警通知策略，并分别基于告警等级，配置不同级别告警的通知对象和通知方式。

说明

若无需配置某个级别的告警，可以取消勾选对应的告警等级。

若当前已有的通知策略不满足需求，可以在通知策略名称中选择 vke_default_notify_policy（自动创建），并在下方为所需告警等级配置通知对象和通知方式。保存后，系统将在统一告警中心或托管 Prometheus 中自动创建一条名称为 vke_default_notify_policy 的自定义通知策略。

在告警聚合策略选项中，选择已创建的告警聚合策略。

配置预置告警规则。

开启或关闭预置告警规则右侧的开关。开启后，系统按照配置的触发条件检测指标并产生告警；关闭后，该规则不再触发新的告警。

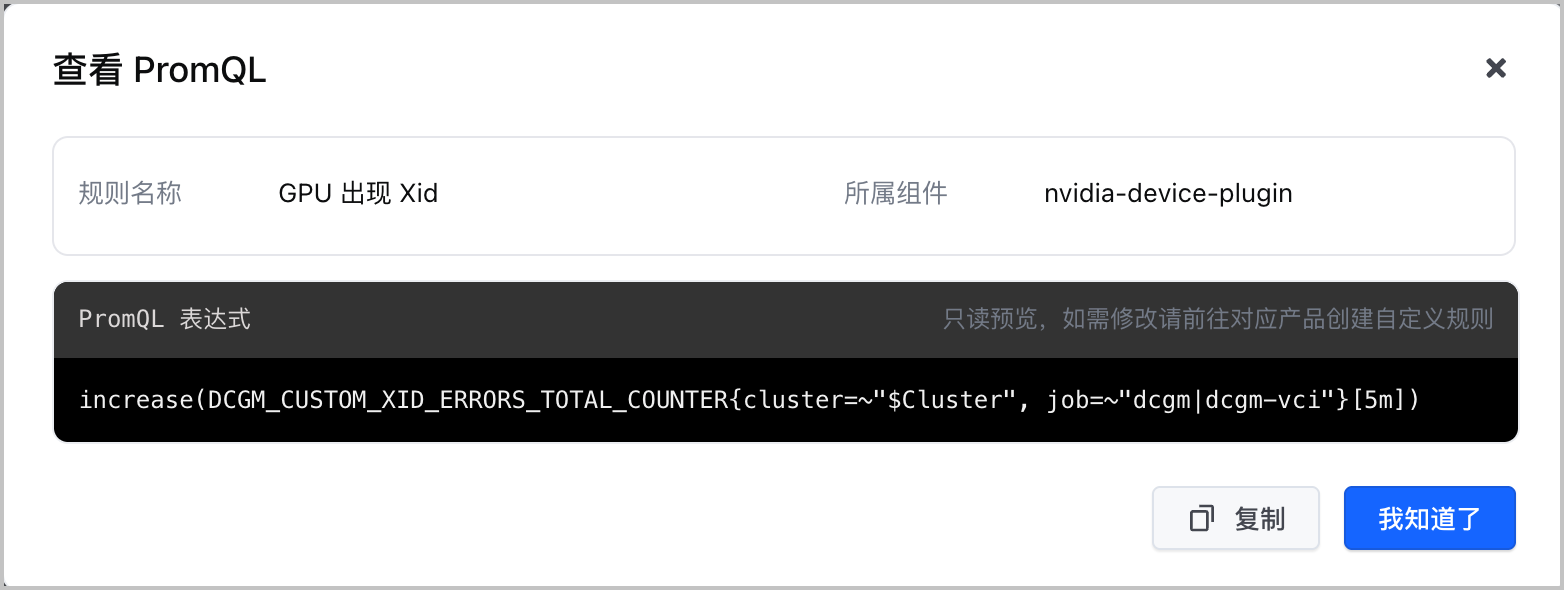

单击查看 PromQL，支持查看当前预置告警规则的说明和对应的 PromQL 语句。

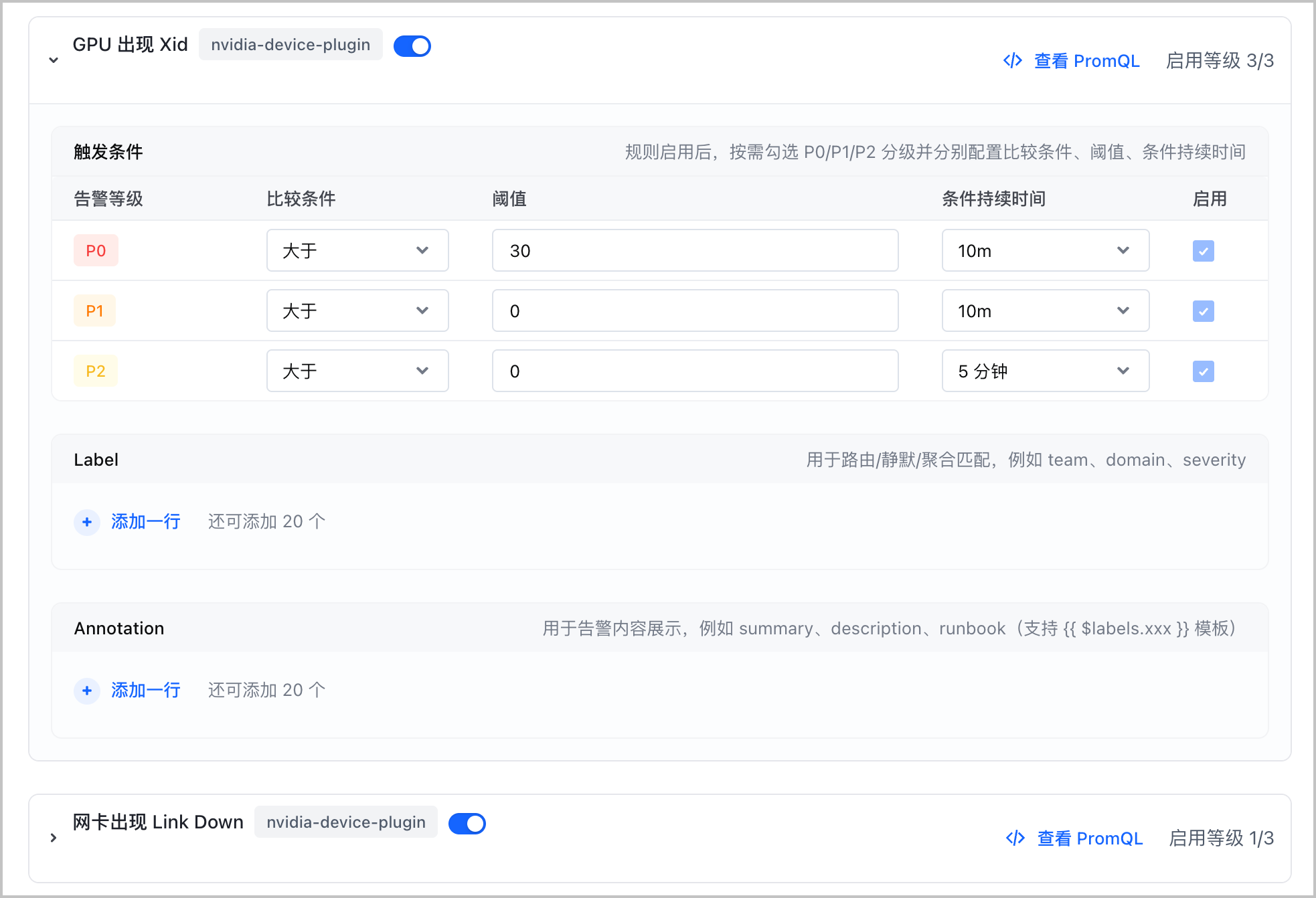

单击需要配置的预置规则名称，展开预置告警规则配置页面，在触发条件区域配置不同级别（P0、P1 或 P2）告警的触发条件。

配置项	说明
告警等级	勾选不同告警等级（P0、P1 或 P2）后的启用，使对应等级的触发条件生效。取消勾选，则表示不设定该等级的告警。
比较条件	指定 PromQL 语句和阈值之间的比较条件。支持配置多个比较条件，包括：大于、大于等于、小于、小于等于、等于和不等于。
阈值	配置指标的阈值。
条件持续时间	配置指标持续满足触发条件的时长。只有指标在该时长内持续满足比较条件，系统才会触发对应等级的告警。
Label	配置告警规则的 Label，主要用于告警身份识别、分组、去重、路由匹配等。Label 由 Key 和 Value 组成。其中： Key：字符串形式，支持以字母或_开头，但不能以__开头。支持字母、数字和_，取值范围为 1～256。 Value：字符串形式，支持中英文、数字和特殊字符，取值范围为 1～512。常见配置示例： labels: severity: critical # 告警级别 business: pay # 业务线 alert_type: resource # 告警类型
Annotation	配置告警规则的 Annotation，主要用于关键信息展示。Annotation 由 Key 和 Value 组成。其中： Key：字符串形式，支持以字母或_开头，但不能以__开头。支持字母、数字和_，取值范围为 1～256。 Value：字符串形式，支持中英文、数字和特殊字符，取值范围为 1～512。常见配置示例： annotations: summary: "High CPU usage on instance {{ $labels.instance }}" description: "Current CPU usage is {{ $value \| humanizePercentage }}, threshold is 80%" runbook_url: "https://xxx/docs/cpu-alert" dashboard_url: "https://grafana/xxx"

单击完成配置。

说明

除了直接使用预置告警模板配置告警规则，您可以自定义模板中的配置，或直接使用 PromQL 语句配置告警规则。详情请参见告警配置概述。

预置告警规则模板的详情，包括规则说明、PromQL 配置和常见告警处理流程。请参见预置告警模板。

观测看板

说明

预置看板中为您提供监控数据同比对照、复制看板语句等功能，详情请参见使用看板。

集群 GPU 监控

集群 GPU 监控看板展示了集群维度的 GPU 监控信息，包括：集群总 GPU 数、已分配 GPU 数、已使用 GPU 数等。您可以从该看板中了解整个集群的 GPU 监控信息。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择 GPU 监控 > 集群 GPU 监控，即可查看监控看板。

GPU 实例监控

GPU 实例监控看板展示了 GPU 卡实例维度的 GPU 监控信息，包括：GPU 利用率、GPU 使用显存、GPU 温度、GPU 功耗等。您可以从该看板中了解指定 GPU 卡的监控信息。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择 GPU 监控 > GPU 实例监控，即可查看监控看板。

容器组 GPU 监控

容器组 GPU 监控看板展示了容器组维度的 GPU 监控信息，包括：GPU 使用率、GPU 显存使用率、GPU 显存用量等。您可以从该看板中了解指定容器组的 GPU 监控信息。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择 GPU 监控 > 容器组 GPU 监控，即可查看监控看板。

节点 GPU 监控

节点 GPU 监控看板展示了集群节点的 GPU 监控信息，包括：节点资源使用情况、节点 GPU 使用详情、GPU 利用率、GPU 使用显存等。您可以从该看板中了解指定节点的 GPU 监控信息。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择 GPU 监控 > 节点 GPU 监控，即可查看监控看板。

在节点资源使用情况列表中，单击选择具体的节点，可以查看指定节点的监控信息。

在节点 GPU 使用详情列表中，单击选择具体的 GPU 卡，可以查看指定 GPU 卡的监控信息。

用户 GPU 监控

用户 GPU 监控看板展示了团队维度的 AI 训练监控信息。包括：团队训练任务数、团队 GPU worker 数、团队训练任务 GPU 利用率、团队训练任务异常 Xid 等。您可以从该看板中了解整个团队的 GPU 监控信息。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择 GPU 监控 > 用户 GPU 监控，即可查看监控看板。

在团队训练任务概况列表中，单击选择具体的团队，可以查看指定团队的监控信息。

在团队成员训练任务概况列表中，单击选择具体的团队成员，可以查看指定团队成员的监控信息。

说明

为了能够在大盘中查看到团队训练任务的监控信息，您需要在训练任务中增加ai.vke.volcengine.com/task、ai.vke.volcengine.com/job、ai.vke.volcengine.com/team和ai.vke.volcengine.com/user标签。详情请参见 AI 训练任务监控。

指标清单

rdma-device-plugin 监控

RDMA 网络性能指标暂未提供观测看板，您可以通过 rdma-device-plugin 组件的指标清单查看监控信息，如下表所示。

指标分类	指标名称	指标类型	指标含义
节点指标	rdma_exporter_node_infiniband_implied_nak_seq_err_total	Counter	Read response 乱序次数。
		rdma_exporter_node_infiniband_local_ack_timeout_err_total	Counter	出方向超时次数。
		rdma_exporter_node_infiniband_np_cnp_sent_total	Counter	出方向采集周期内网卡发出的 CNP 报文数量。代表接收端路径上出现了拥塞，需要通知发送端减少发送。
		rdma_exporter_node_infiniband_np_ecn_marked_roce_packets_total	Counter	入方向采集周期内网卡收到的 ECN mark 的报文数量。代表路径上出现了拥塞。
		rdma_exporter_node_infiniband_out_of_sequence_total	Counter	入方向乱序次数。该指标增长可能是链路有问题。
		rdma_exporter_node_infiniband_packet_seq_err_total	Counter	出方向乱序次数。
		rdma_exporter_node_infiniband_port_data_received_bytes_total	Counter	驱动层面入方向流量，包括 TCP/IP 和 RDMA。
		rdma_exporter_node_infiniband_port_data_transmitted_bytes_total	Counter	驱动层面出方向流量，包括 TCP/IP 和 RDMA。
		rdma_exporter_node_infiniband_port_packets_received_total	Counter	驱动层面入方向包数量，包括 TCP/IP 和 RDMA。
		rdma_exporter_node_infiniband_port_packets_transmitted_total	Counter	驱动层面出方向包数量，包括 TCP/IP 和 RDMA。
		rdma_exporter_node_infiniband_rdma_data_received_bytes_total	Counter	RDMA 入方向流量。
		rdma_exporter_node_infiniband_rdma_data_transmitted_bytes_total	Counter	RDMA 出方向流量。
		rdma_exporter_node_infiniband_rdma_packets_received_total	Counter	RDMA 入方向包数量。
		rdma_exporter_node_infiniband_rdma_packets_transmitted_total	Counter	RDMA 出方向包数量。
		rdma_exporter_node_infiniband_rp_cnp_handled_total	Counter	入方向采集周期内网卡处理的 CNP 报文数量。需要降低发送频率。
		rdma_exporter_node_infiniband_rp_cnp_ignored_total	Counter	入方向采集周期内网卡忽略的 CNP 报文数量。该指标不应该增长。如果增长要查看网卡的拥塞控制配置是否正常，是否使能 ECN/CNP。
		rdma_exporter_node_infiniband_rx_pause_duration_seconds	Counter	入方向 pause 时长。该指标一般指向网络拥塞，代表网卡作为发送端收到的 PFC 包，意味着接收端处于严重拥塞，接收端要求网卡停止发送。
		rdma_exporter_node_infiniband_tx_pause_duration_seconds	Counter	出方向 pause 时长。该指标一般指向主机异常，网卡发出 PFC 包，意味着网卡作为接收端处于严重拥塞，网卡要求发送端停止发送。
		rdma_exporter_node_infiniband_rx_pause_total	Counter	入方向接收到的 PFC pause 报文数量，当前都是使用了优先级 5。
		rdma_exporter_node_infiniband_tx_pause_total	Counter	出方向发送的 PFC pause 报文数量。
Pod 指标	rdma_exporter_pod_infiniband_implied_nak_seq_err_total	Counter	Read response 乱序次数。
		rdma_exporter_pod_infiniband_local_ack_timeout_err_total	Counter	出方向超时次数。
		rdma_exporter_pod_infiniband_np_cnp_sent_total	Counter	出方向采集周期内网卡发出的 CNP 报文数量。代表接收端路径上出现了拥塞，需要通知发送端减少发送。
		rdma_exporter_pod_infiniband_np_ecn_marked_roce_packets_total	Counter	入方向采集周期内网卡收到的 ECN mark 的报文数量。代表路径上出现了拥塞。
		rdma_exporter_pod_infiniband_out_of_sequence_total	Counter	入方向乱序次数。该指标增长可能是链路有问题。
		rdma_exporter_pod_infiniband_packet_seq_err_total	Counter	出方向乱序次数。
		rdma_exporter_pod_infiniband_port_data_received_bytes_total	Counter	驱动层面入方向流量，包括 TCP/IP 和 RDMA。
		rdma_exporter_pod_infiniband_port_data_transmitted_bytes_total	Counter	驱动层面出方向流量，包括 TCP/IP 和 RDMA。
		rdma_exporter_pod_infiniband_port_packets_received_total	Counter	驱动层面入方向包数量，包括 TCP/IP 和 RDMA。
		rdma_exporter_pod_infiniband_port_packets_transmitted_total	Counter	驱动层面出方向包数量，包括 TCP/IP 和 RDMA。
		rdma_exporter_pod_infiniband_rdma_data_received_bytes_total	Counter	RDMA 入方向流量。
		rdma_exporter_pod_infiniband_rdma_data_transmitted_bytes_total	Counter	RDMA 出方向流量。
		rdma_exporter_pod_infiniband_rdma_packets_received_total	Counter	RDMA 入方向包数量。
		rdma_exporter_pod_infiniband_rdma_packets_transmitted_total	Counter	RDMA 出方向包数量。
		rdma_exporter_pod_infiniband_rp_cnp_handled_total	Counter	入方向采集周期内网卡处理的 CNP 报文数量。需要降低发送频率。
		rdma_exporter_pod_infiniband_rp_cnp_ignored_total	Counter	入方向采集周期内网卡忽略的 CNP 报文数量。该指标不应该增长。如果增长要查看网卡的拥塞控制配置是否正常，是否使能 ECN/CNP。
		rdma_exporter_pod_infiniband_rx_pause_duration_seconds	Counter	入方向 pause 时长。该指标一般指向网络拥塞，代表网卡作为发送端收到的 PFC 包，意味着接收端处于严重拥塞，接收端要求网卡停止发送。
		rdma_exporter_pod_infiniband_tx_pause_duration_seconds	Counter	出方向 pause 时长。该指标一般指向主机异常，网卡发出 PFC 包，意味着网卡作为接收端处于严重拥塞，网卡要求发送端停止发送。
		rdma_exporter_pod_infiniband_rx_pause_total	Counter	入方向接收到的 PFC pause 报文数量，当前都是使用了优先级 5。
		rdma_exporter_pod_infiniband_tx_pause_total	Counter	出方向发送的 PFC pause 报文数量。

rdma-device-plugin 组件的指标中自定义了部分标签，您可以使用这些标签对指标进行筛选和查看。常用指标标签说明如下表所示。

标签名称	说明
Pod	使用 RDMA 设备的容器组 ID，例如pcji9mk1***。
Namespace	使用 RDMA 设备的容器组所在命名空间。
RdmaMode	RDMA 网络模式，取值包括： exclusive：独占模式。 shared：共享模式。
Container	使用 RDMA 设备的容器名称。
Device	RDMA 网络设备名称，例如mlx5_1。

说明

Prometheus 通用标签，比如cluster、instance等，不再单独说明。

node-exporter 监控

node-exporter 采集的 RDMA 指标清单，请参见官方文档。您可以在 Explore 中，通过node_infiniband_前缀查询这些指标。

查看指标

如需查询集群中的已接入/未接入指标，或查询指标的具体含义，请参见指标查询。

支持使用托管 Prometheus 的 Explore 功能来快速查询和展示指标数据。详情请参见指标查询。

GPU 监控和告警建议

在集群中配置 GPU 监控和告警时，建议额外关注以下几个问题：

为避免在 nvidia-device-plugin 组件中开启 XID 健康检查后，无法及时感知由于 XID 异常被自动隔离 GPU。建议配置 GPU XID 健康检查的监控和告警策略，帮助您提前关注相关风险。更多详情，请参见【产品公告】nvidia-device-plugin 组件关闭 XID 异常隔离功能。

为避免 nvidia-device-plugin 异常导致节点上的 GPU 资源上报为 0，使节点上的 GPU 或 RDMA 等资源无法被调度使用。建议配置 GPU 资源上报为 0 的监控和告警策略，帮助您提前关注相关风险。更多详情，请参见【产品公告】VKE 组件优化 - 应对 Kubernetes Device Plugin 框架资源上报异常。

监控

开启 GPU 观测后，支持在 VMP 控制台中使用 PromQL 语句查询相关指标。详情请参见指标查询。

单击左侧导航栏的 Explore，进入 Explore 页面。

在右上角的配置项中，配置需要查询指标的工作区、查询时间段和数据刷新方式。

使用如下 PromQL 语句，查询相关指标。

查询 GPU XID 健康检查的相关指标。

方式一：查询 ECS GPU 资源禁止调度相关指标

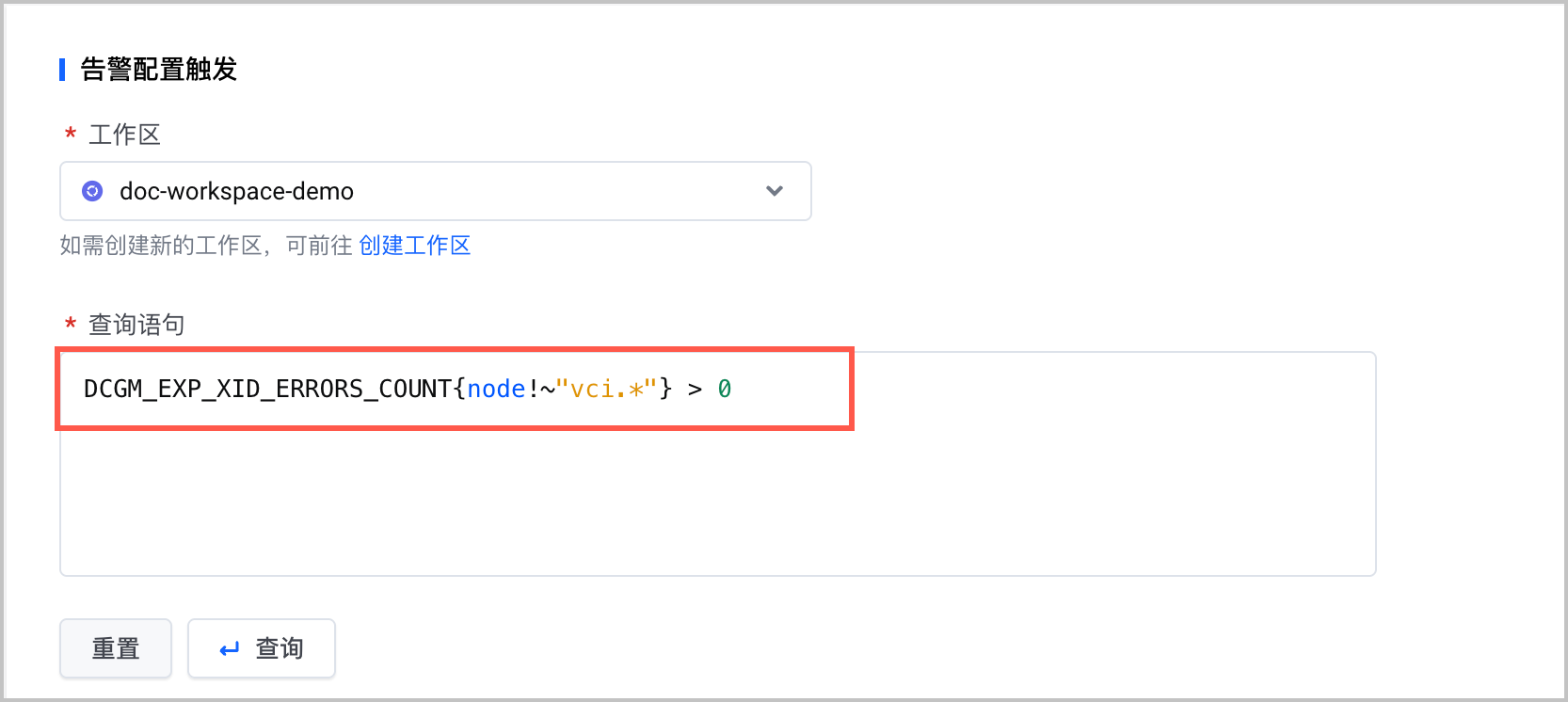

方式二：查询 GPU XID 错误相关指标

kube_node_status_capacity{node!~"vci.*", resource=~"nvidia_com_gpu|vke_volcengine_com_mgpu_core"} - kube_node_status_allocatable{node!~"vci.*", resource=~"nvidia_com_gpu|vke_volcengine_com_mgpu_core"} > 0

查询 GPU 资源上报为 0 的相关指标。

kube_node_status_capacity{node!~"vci.*", resource=~"nvidia_com_gpu|vke_volcengine_com_mgpu_core|vke_volcengine_com_mgpu_memory"} == 0

告警

开启 GPU 观测后，您可以在 VMP 控制台中配置相关告警。详情请参见创建告警规则。

在左侧导航栏选择告警中心 > 告警规则。

在告警规则页面，选择创建 > 手动创建，并根据上述观测指标，配置关于 GPU XID 健康检查和 GPU 资源上报为 0 的告警。详细的配置说明，请参见创建告警规则。
