云盘，即弹性块存储 EBS（Elastic Block Storage），是一种高可用、高可靠、高性能、弹性扩展的块存储设备，支持作为容器服务的扩展存储使用。本文介绍如何创建云盘类型的静态存储卷，以及工作负载如何挂载并使用云盘静态存储卷。

前提条件

已安装 csi-ebs 组件。详情请参见安装组件。

已创建未挂载到 ECS 实例的云盘。详情请参见创建云盘。

如需配置云盘格式化参数，需将 csi-ebs 组件升级至 v1.3.0 及以上版本。详情请参见升级组件。

（可选）若使用 YAML 配置，请确保已经在本地环境中安装 kubectl 工具，连接至目标集群。详情请参见连接集群。

使用限制

暂不支持挂载、卸载包年包月类型的云盘，请勿将云盘的计费类型改为包年包月。详情请参见云盘 FAQ。

暂不支持云盘多实例挂载。详情请参见云盘 FAQ。

云盘为非共享存储，仅支持 ReadWriteOnce 模式，即仅能被一个 Pod 以读写方式挂载。

有状态负载每个 Pod 实例需要独占一个卷，不支持所有 Pod 实例共用一个手动创建的存储卷声明。

无状态负载挂载云盘时，Replicas需要配置为 1，无法为每个 Pod 配置独立的存储卷，且不能保证挂载、卸载的优先顺序。

由于无状态负载的升级策略，重启 Pod 时可能导致 Pod 一直无法挂载，因此，推荐使用有状态负载（StatefulSet）挂载使用云盘。

云盘支持多种类型，包含以下使用限制：

云盘类型和 ECS 实例规格需要匹配才可以挂载，否则会挂载失败。详情请参见实例规格介绍。

云盘只能挂载到相同可用区的 ECS 实例，不支持跨可用区挂载。

每个节点最多可挂载云盘数量由 ECS 实例规格和 csi-ebs 组件的配置决定，如需修改节点预留盘数量，可以至 csi-ebs 组件配置中进行修改。

当 csi-ebs 组件的节点保留盘数量配置为空时，系统会预留 30% 给系统盘和数据盘。例如：若 ECS 实例最多允许挂 16 块云盘，则容器服务最多允许挂载 16*（1-0.3）= 12 块云盘。

当 csi-ebs 组件的节点保留盘数量配置不为空时，系统会根据配置预留数据盘。例如：若 ECS 实例最多允许挂 16 块云盘，同时在 csi-ebs 组件中配置节点保留盘数量为 1 时，则容器服务最多允许挂载 16-1 = 15 块云盘。

当 csi-ebs 组件版本低于 v1.1.2 时，不支持使用三代机（例如：g3i、c3i、r3i 等）。建议定期升级组件到最新版本，详情请参见 csi-ebs 组件发布记录。

使用云盘存储卷时，若在应用模板中配置了securityContext.fsGroup参数，kubelet 在存储卷挂载完成后会执行chmod和chown操作，导致挂载时间延长。

使用云盘存储卷时，若未格式化的磁盘大于 2Ti，会执行格式化，导致挂载时间延长。

通过控制台配置

步骤一：创建存储卷（PV）

登录容器服务控制台。

在左侧导航栏中，选择集群。单击目标集群名称，进入集群管理页面。

在集群管理页面左侧导航栏中，选择存储管理 > 存储卷。

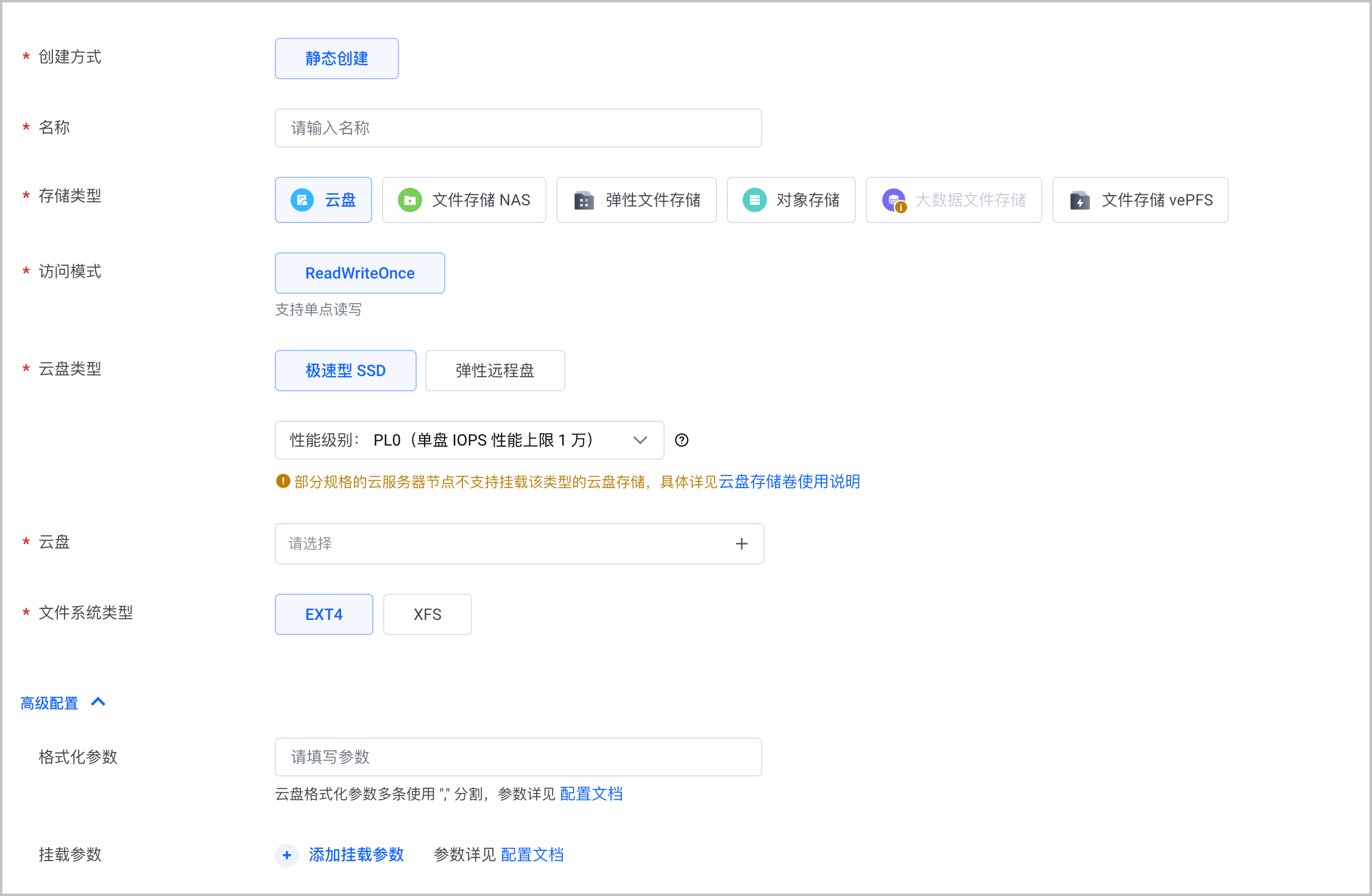

单击创建存储卷，在弹出的配置页面中，完成参数配置。

配置项	说明
创建方式	选择存储卷的创建方式，目前支持静态创建，即由管理员创建 PV。
名称	根据系统提示，配置存储卷名称。需确保该名称在集群内唯一。
存储卷类型	选择存储类型，本场景中选择云盘。
访问模式	选择存储卷的访问方式，目前支持 ReadWriteOnce，表示单点读写。
云盘类型	选择云盘的类型和性能级别，包括：极速型 SSD：高可用、高可靠、弹性扩展的块存储设备。详细的说明及云盘规格对比，请参见云盘规格。弹性远程盘：高吞吐量、高 IOPS、高性价比的云盘，适用于存储临时数据。详情请参见弹性远程盘。说明不同地域支持的云盘类型可能不同，请以控制台为准。不同性能的极速型 SSD 云盘提供的最大 IOPS、最大吞吐量、时延等性能值不同。
服务端加密	是否开启服务端加密功能。开启后，在文件上传/下载时，系统会对文件进行加密/解密，保护数据安全。详情请参见云盘加密。
云盘	选择与集群属于相同地域和可用区，且处于待挂载状态的云盘。注意请确保所选的云盘所在节点，其已挂载的云盘数量不超过 10 个。否则该存储卷挂载到工作负载后，不能成功启动 Pod。
文件系统类型	选择存储数据到云盘时的数据类型。目前支持 EXT4 和 XFS。
高级配置
格式化参数	配置云盘格式化参数。仅在云盘首次格式化时有效，不支持动态修改。详情请参见配置格式化参数。
挂载参数	配置云盘挂载参数，支持动态修改，仅对新挂载的盘生效，对已挂载的盘不生效。详情请参见配置挂载参数。

单击确定，完成配置。

步骤二：创建存储卷声明（PVC）

在集群管理页面左侧导航栏中，选择存储管理 > 存储卷声明。

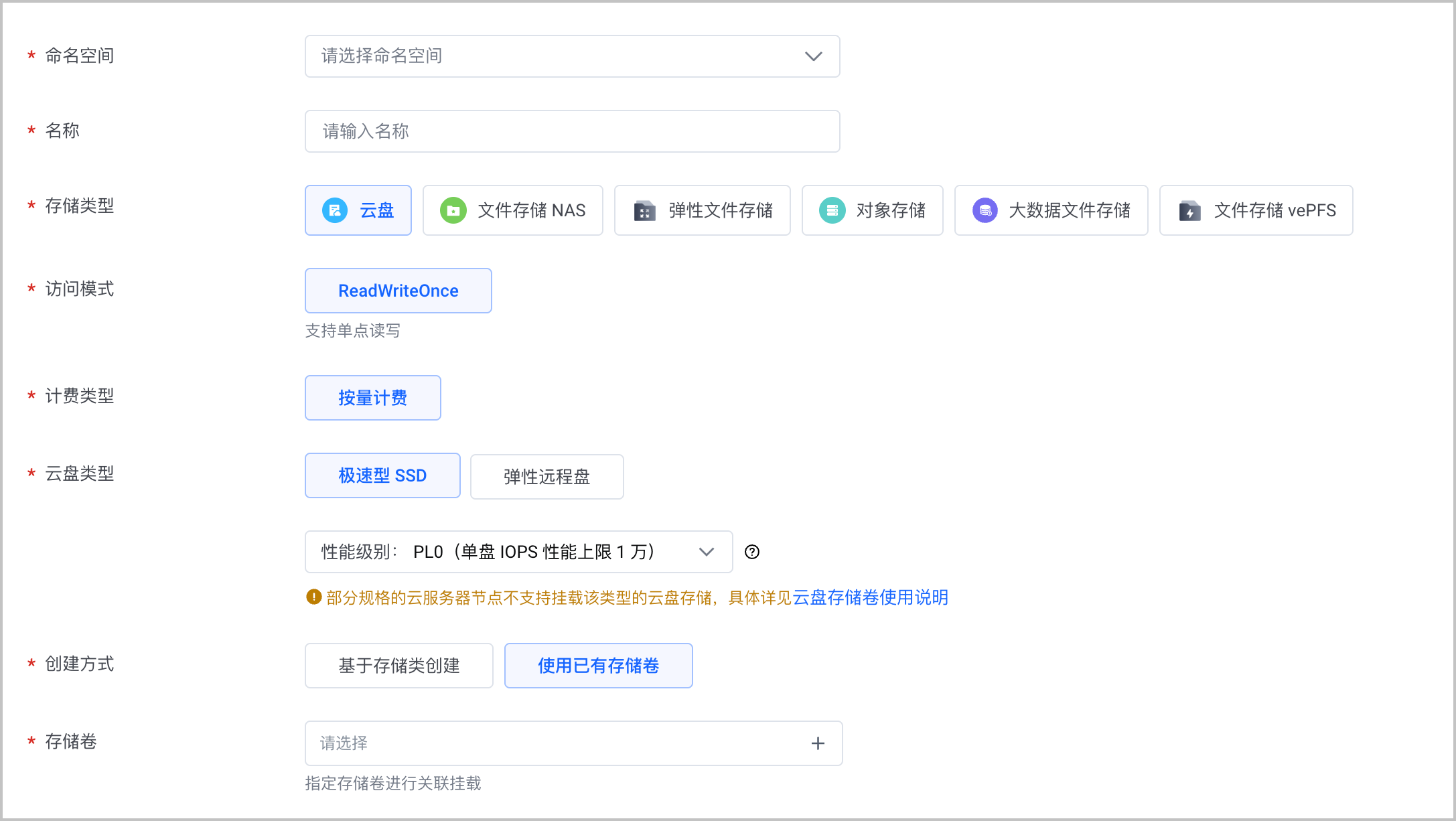

单击创建存储卷声明，在弹出的配置页面中，完成参数配置。

配置项	说明
命名空间	选择存储卷声明所属的命名空间。建议选择您自定义的命名空间，或系统默认创建的 default 命名空间。命名空间相关介绍，请参见命名空间概述。
名称	根据系统提示自定义存储卷声明的名称，需确保存储卷声明名称在集群内唯一。
存储类型	选择存储类型，本场景选择云盘。
访问模式	选择存储卷声明的访问方式，目前支持 ReadWriteOnce，表示单点读写。
计费类型	按需选择资源计费类型，目前支持按量计费。
云盘类型	选择云盘的类型和性能级别，包括：极速型 SSD：高可用、高可靠、弹性扩展的块存储设备。详细的说明及云盘规格对比，请参见云盘规格。弹性远程盘：高吞吐量、高 IOPS、高性价比的云盘，适用于存储临时数据。详情请参见弹性远程盘。说明不同地域支持的云盘类型可能不同，请以控制台为准。不同性能的极速型 SSD 云盘提供的最大 IOPS、最大吞吐量、时延等性能值不同。
创建方式	配置存储卷声明的创建方式，支持：基于存储类创建、使用已有存储卷。本场景选择使用已有存储卷。
存储卷	选择本文上方步骤中创建的存储卷进行关联挂载。

单击确定，完成配置。

步骤三：创建应用并挂载存储卷

云盘类型的静态存储卷创建完成后，可通过添加卷的方式挂载到工作负载使用，包括：无状态负载、有状态负载、任务、定时任务、守护进程。

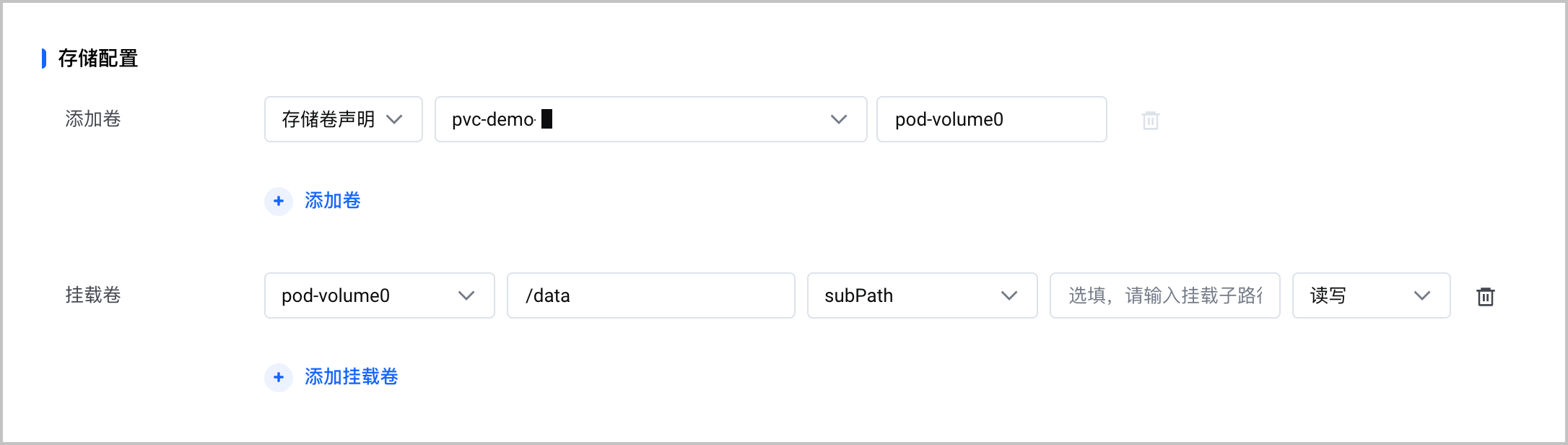

可通过创建工作负载或更新工作负载操作的容器配置步骤，为工作负载添加卷并挂载卷。详细操作，请参见工作负载。

通过 kubectl 命令行配置

已经连接集群的情况下，可通过 kubectl 命令行使用云盘静态存储卷。

步骤一：创建存储卷（PV）

创建 PV 的 YAML 文件。示例文件pv-ebs-static.yaml代码如下：

ESSD 类型云盘
TSSD 类型云盘
RSSD 类型云盘

创建极速型云盘（ESSD）类型的 PV 示例如下：

apiVersion: v1
kind: PersistentVolume
metadata:
name: pv-ebs-static
spec:
accessModes: # 必填，存储卷访问方式。仅支持 ReadWriteOnce，表示单点读写
- ReadWriteOnce
capacity:
storage: 20Gi # 必填，存储卷容量，单位为 Gi。需要与已创建的云盘容量一致
csi:
driver: ebs.csi.volcengine.com # 必填，存储挂载依赖的驱动
fsType: ext4 # 必填，文件系统类型，取值：ext4 和 xfs
volumeAttributes:
ChargeType: PostPaid # 必填，计费类型，仅支持 PostPaid，表示按量计费
type: ESSD_FlexPL # 必填，云盘类型和性能规格，ESSD 支持 ESSD_PL0、ESSD_FlexPL
extraPerformanceTypeId: IOPS # 非必填，额外性能类型，取值：IOPS、Balance、Throughput。仅当云盘类型为 ESSD_FlexPL，且云盘容量大于或等于 500G 时生效
extraPerformanceIOPS: "1000" # 非必填，额外性能的 IOPS。仅当额外性能类型为 IOPS 或 Balance 生效，取值范围 1-50000
extraPerformanceThroughputMB: "100" # 非必填，额外性能包的吞吐量。仅当额外性能类型为 Throughput 生效
mkfsOptions: "-O bigalloc -C 16384" # 非必填，云盘格式化参数，云盘首次格式化时有效，不支持动态修改
zone: cn-shanghai-a # 必填，已创建云盘所在可用区
encrypted: "true" # 非必填，是否开启云盘加密功能，取值：true（开启），false（禁用，默认值）
kmsKeyId: fe98c63e-84ca-46e8-8301-4ffb1b****** # 仅 encrypted 为 true 时有效，自定义密钥时必填，并需要与云盘实际配置的密钥 ID 一致。当未配置时，表示使用默认密钥
volumeHandle: vol-cmukmy9yi5bi254b**** # 必填，已创建的云盘 ID
mountOptions: # 非必填，云盘挂载参数，支持动态修改，仅对新挂载的盘生效，对已挂载的盘不生效
- noatime
- nodiratime
- discard
- nobarrier
volumeMode: Filesystem # 必填，存储卷类型，取值：Filesystem（将存储卷作为文件系统使用）、Block（将存储卷作为块设备使用）

关键参数说明，如下表所示。

参数	说明
accessModes	存储卷访问方式，仅支持 ReadWriteOnce，表示单点读写。
storage	存储卷容量，单位为 Gi，需要与已创建的云盘容量一致。
driver	存储卷挂载依赖的驱动，本文中需要配置为 ebs.csi.volcengine.com，表示 csi-ebs 插件。
fsType	文件系统类型，支持 ext4 和 xfs。
ChargeType	计费类型，仅支持 PostPaid，表示按量计费。
type	云盘类型。详细的说明及云盘规格对比，请参见云盘规格。当为 ESSD 云盘时，支持 ESSD_PL0 和 ESSD_FlexPL。当为 TSSD 云盘时，支持 TSSD_TL0。当为 RSSD 云盘时，支持 RSSD_RL0。
extraPerformanceTypeId	额外性能类型，可以在不增加云盘容量的情况下，增加云盘性能。当为 ESSD 云盘时，支持 IOPS、Balance（均衡型）、Throughput（吞吐量型）。仅 type 为 ESSD_FlexPL，且云盘容量大于或等于 500G 时生效。不同类型的额外性能，请参见极速型 SSD FlexPL 云盘。当为 TSSD 云盘时，支持 Throughput（吞吐量型）。仅云盘容量大于或等于 100G 时生效。当为 RSSD 云盘时，不支持配置该参数。
extraPerformanceIOPS	额外性能的 IOPS。仅当额外性能类型为 IOPS 或 Balance 生效，整数形式，单位为次/秒，取值范围 1～50000。
extraPerformanceThroughputMB	额外性能包的吞吐量。仅当额外性能类型为 Throughput 时生效，整数形式，单位为 MB/s，取值范围 0～650。
mkfsOptions	云盘格式化参数。详情请参见配置格式化参数。仅在云盘首次格式化时有效，不支持动态修改。支持配置多个格式化参数，不同参数之间使用空格分割。例如"-O bigalloc -C 16384"。
zone	云盘所在可用区 ID。详情请参见地域和可用区。
encrypted	是否开启云盘加密功能，包括： true：开启云盘加密。开启后，数据盘中的文件将以加密形式存储，防止数据在存储层面被未授权访问，满足数据安全合规要求。 false：（默认值）禁用云盘加密。
kmsKeyId	配置云盘加密时使用的 KMS 密钥 ID，该配置需要与云盘实际配置的密钥 ID 一致。仅encrypted为true时有效。自定义密钥时必填，指定加密使用的 KMS 密钥 ID。未配置时，表示使用默认密钥。
volumeHandle	已创建的云盘 ID。
mountOptions	云盘挂载参数，支持动态修改，仅对新挂载的盘生效，对已挂载的盘不生效。详情请参见配置挂载参数。
volumeMode	存储卷类型，包括： Filesystem：（默认值）将存储卷作为文件系统使用。存储卷会被格式化并挂载一个文件系统（如 ext4、xfs），再将该文件系统挂载到容器指定路径。您可以在容器中使用ls命令（例如ls /data）能查看挂载的目录或文件，并可以直接读写文件。 Block：将存储卷作为块设备使用。直接暴露给容器，不格式化、不挂载文件系统。您可以通过/dev/block/xxx 类似的路径操作块设备，应用需支持裸块设备读写。

执行以下命令，创建 PV。

kubectl apply -f pv-ebs-static.yaml

步骤二：创建存储卷声明（PVC）

创建 PVC 的 YAML 文件。示例文件pvc-ebs-static.yaml的代码如下：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc-ebs-static
namespace: default
spec:
accessModes: # 存储卷访问方式。仅支持 ReadWriteOnce，表示单点读写，需要与 PV 的配置一致
- ReadWriteOnce
resources:
requests:
storage: 20Gi # 声明的存储容量，单位为 Gi，需要与已创建的云盘容量一致
volumeMode: Filesystem # 存储卷类型，取值：Filesystem（将存储卷作为文件系统使用）、Block（将存储卷作为块设备使用），必须与 PV 中配置的类型一致
volumeName: pv-ebs-static # 已创建的 PV 名称

关键参数说明，如下表所示。

参数	说明
accessModes	存储卷访问方式，仅支持 ReadWriteOnce，表示单点读写。需要与 PV 的配置一致。
storage	声明的存储容量，单位为 Gi，需要与已创建的云盘容量一致。
volumeMode	存储卷类型，必须与 PV 中配置的类型一致。包括： Filesystem：（默认值）将存储卷作为文件系统使用。存储卷会被格式化并挂载一个文件系统（如 ext4、xfs），再将该文件系统挂载到容器指定路径。您可以在容器中使用ls命令（例如ls /data）能查看挂载的目录或文件，并可以直接读写文件。 Block：将卷作为块设备使用。直接暴露给容器，不格式化、不挂载文件系统。您可以通过/dev/block/xxx 类似的路径操作块设备，应用需支持裸块设备读写。
volumeName	存储卷名称，必须与 PV 中配置的名称一致。

执行以下命令，创建 PVC。

kubectl apply -f pvc-ebs-static.yaml

步骤三：创建应用并挂载存储卷

云盘类型的静态存储卷创建完成后，可通过添加卷的方式挂载到工作负载使用，包括：无状态负载、有状态负载、任务、定时任务、守护进程。下文以有状态负载（StatefulSet）为例。

创建 StatefulSet 的 YAML 文件。示例文件statefulset-nginx-static.yaml代码如下：

apiVersion: v1
kind: Service
metadata:
name: statefulset-demo # Headless Service 名称
labels:
app: demo
spec:
ports:
- port: 80
name: web
clusterIP: None # 配置 Headless Service 时，该配置必须为 None
selector:
app: demo
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: statefulset-demo
namespace: default
spec:
replicas: 1 # 挂载云盘存储卷时，工作负载副本数必须为 1
serviceName: statefulset-demo # Headless Service 名称
selector:
matchLabels:
app: demo
template:
metadata:
labels:
app: demo
spec:
containers:
- name: pod-demo # 容器名称
image: doc-cn-beijing.cr.volces.com/vke/nginx-demo:v1.0
ports:
- containerPort: 80
name: port
volumeMounts:
- name: pod-volume0 # 存储卷名称，需与 volumes.name 字段的配置一致
mountPath: /data # 存储卷在容器中挂载的位置
volumes:
- name: pod-volume0 # 存储卷名称，支持自定义
persistentVolumeClaim:
claimName: pvc-ebs-static # 已创建的 PVC 名称
affinity:
nodeAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
nodeSelectorTerms:
- matchExpressions:
- key: topology.kubernetes.io/zone
operator: In
values:
- cn-beijing-a # （可选）使用亲和性配置，指定云盘所在可用区，保证 Pod 和云盘在相同可用区

执行以下命令，创建工作负载。

kubectl apply -f statefulset-nginx-static.yaml

结果验证

按照上文示例创建工作负载并挂载存储卷后，您可以通过以下方式验证云盘的挂载和持久化存储。

执行以下命令，查看存储卷是否正确挂载到 Pod 的指定路径。

kubectl exec pod-demo-0 -- df | grep data

预期返回结果如下。

/dev/vdc 20466256 24 20449848 1% /data

查看 Pod 中的挂载路径，即查看存储卷中的数据。

kubectl exec statefulset-demo-0 -- ls /data

预期返回结果如下。

lost+found

在存储卷中写入文件。

kubectl exec statefulset-demo-0 -- touch /data/test

删除 Pod。

kubectl delete pod statefulset-demo-0

查看新创建 Pod 下的存储卷挂载路径。

kubectl exec statefulset-demo-0 -- ls /data

预期返回如下，可以看到存储卷中写入的文件依然存在，未随着 Pod 的删除而被删除，实现了数据的持久化存储。

lost+found
test
