集群拓扑提供了集群中 Workload 资源的网络拓扑信息。本文为您介绍如何查看集群拓扑。

前提条件

已开启云原生观测功能，详情请参见开启云原生观测。

已开启网络和应用观测，详情请参见开启全栈观测。

为保证拓扑图能够正常显示，您需要完成以下 eBPF 指标配置。详情请参见开启全栈观测。

网络指标中，至少需要选择入流量、出流量和丢包指标。

应用指标中，至少需要开启 HTTP 和 DNS 其中之一。

查看拓扑

登录容器服务控制台。

在左侧导航栏中选择集群。

在集群列表页面，单击目标集群。

在集群管理页面的左侧导航栏中，选择监控中心 > 集群拓扑。查看 Workload 资源拓扑图。

alt

拓扑图中支持的操作如下表所示。

编号	说明
①	命名空间选择，在命名空间下拉菜单中，支持选择需要查看资源拓扑的命名空间。
②	时间设置，在时间选择框内，设置查询的时间段，并支持手动刷新拓扑图。
③	统计信息，统计并展示拓扑图汇总不同类型 Workload 的数量。
④	拓扑图检索，支持基于名称和类型对拓扑图中的节点进行检索。符合匹配条件的节点会被高亮显示。
⑤	拓扑图编辑，支持放大、缩小、自动适配大小、展示设置等。

配置拓扑

在拓扑图中，允许自定义节点、连线的指标阈值和颜色。您可以通过颜色，标识需要特别关注的节点或连线。

在拓扑图右侧，单击编辑图标，在弹出的配置菜单中配置节点和连线的指标阈值和颜色。

alt

配置项	说明
节点展示设置	单击节点指标阈值，开启节点颜色配置。若关闭该配置，则节点不使用颜色进行标记。在指标类型下拉菜单中，选择节点指标的类型，包括：错误率、平均响应时间和 QPS。在节点颜色配置项中，配置不同阈值对应的颜色。
连线展示设置	单击连线指标阈值，开启连线颜色配置。若关闭该配置，则连线不使用颜色进行标记。在指标类型下拉菜单中，选择节点指标的类型，包括：错误率和平均响应时间。在连线颜色配置项中，配置不同阈值对应的颜色。

查看节点连线

在拓扑图中，将鼠标悬停在节点之间的连线上，可以查看两个应用之间网络的概要信息。包括：错误率、响应时间 P90、平均响应时间和 QPS。

单击连线，在弹出的页面中，可以查看两个应用之间网络的详情信息。包括：

选择网络性能指标页签，查看网络指标，包括：TCP 网络流量、网络丢包、TCP 重传数、TCP 建连数等。

选择应用性能指标页签，查看应用指标，包括：HTTP 指标和 DNS 指标。

查看应用

在拓扑图中，将鼠标悬停在节点上，可以查看该应用的概要信息。包括：工作负载类型、Namespace、错误率、平均响应时间、响应时间 P90、QPS 等。

说明

单击查看资源详情，可以跳转至资源监控，查看资源详情。具体请参见资源检索。

单击节点，在弹出的页面中，可以查看该应用的详情信息。

应用概述：包括该应用的就绪数、已更新数、可用数、运行时长等。

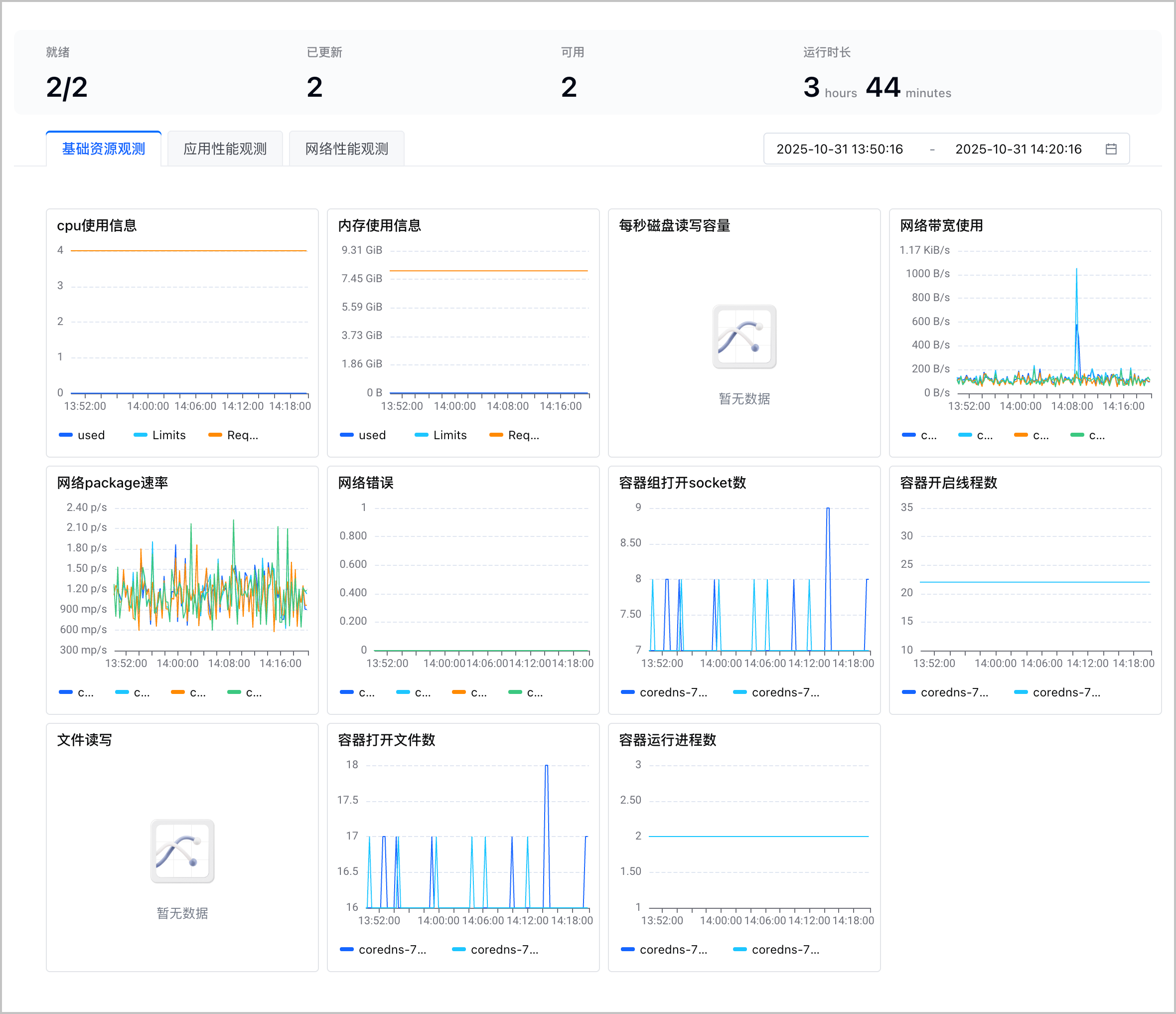

选择基础资源观测页签，查看该应用的基础资源指标，包括：CPU 使用信息、内存使用信息等。

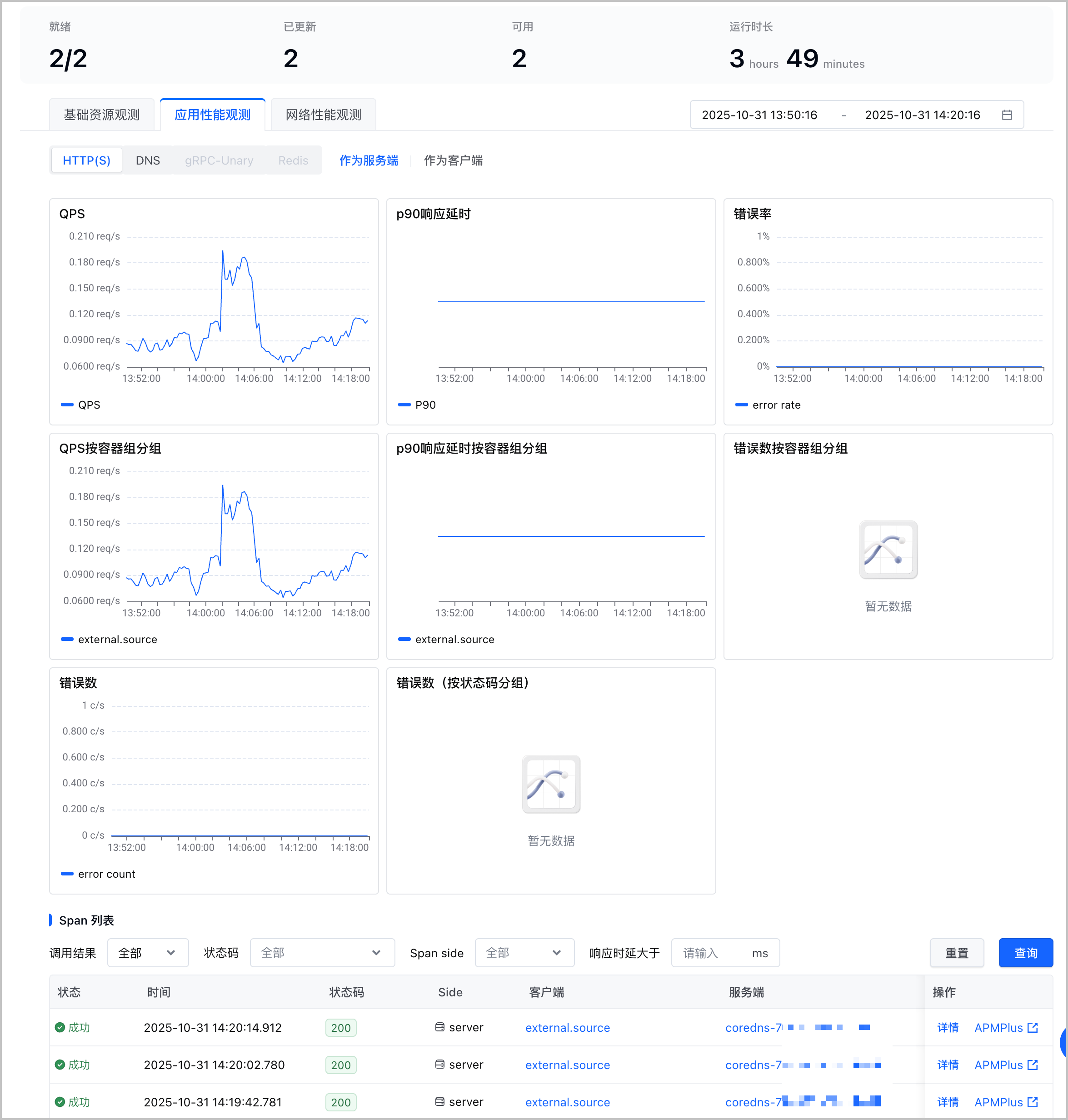

选择应用性能指标页签，查看该应用在作为服务端或客户端时，不同协议（例如 HTTP(S)、DNS）下的性能指标，包括：QPS、P90 响应延迟等。同时，在 Span 列表中，支持查看该应用的调用结果、状态码、响应延时等信息。

说明

当全栈观测中的链路存储配置选择 APMPlus 时，支持在操作栏中单击 APMPlus，跳转至应用性能监控全链路版，查看应用的链路监控信息。

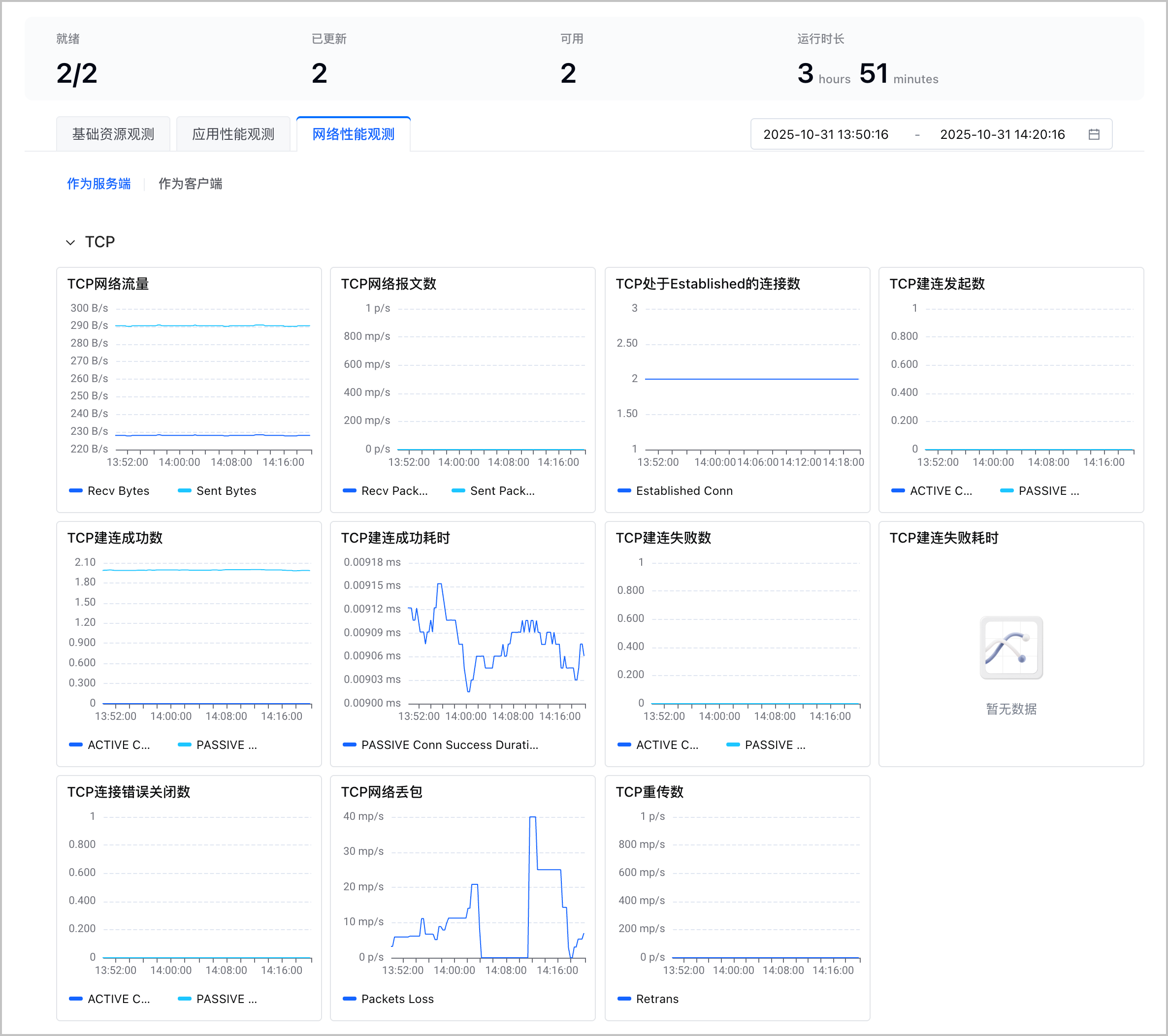

选择网络性能指标页签，查看该应用在作为服务端或客户端时的网络指标，包括：TCP 网络流量、TCP 网络丢包、UDP 网络流量、UDP 网络报文数等。
