网络抓包

火山引擎云原生观测（全栈观测）方案中，支持对指定负载或 Pod 进行网络抓包，方便对容器网络层面的故障进行排查。本文介绍如何配置网络抓包功能。

背景信息

网络抓包是应对容器复杂环境的一种重要排障手段，通过对指定负载、Pod 进行网络抓包分析，可有效解决以下场景问题：

网络故障排查：当网络出现问题时，抓包可以帮助定位问题所在，通过分析不同节点上的数据包来诊断连接问题或配置错误。

安全分析：安全团队可以使用抓包来监控网络流量，以发现潜在的安全威胁，如 DDoS 攻击、ARP 欺骗等。

性能优化：通过分析网络流量，可以发现性能瓶颈，例如，哪些请求响应时间较长，是否有不必要的重复请求等，从而进行有针对性的优化。

前提条件

已开通对象存储，并在 VKE 集群相同地域内，创建 TOS 桶。详情请参见创建存储桶。

已开启云原生观测功能，详情请参见开启观测。

已开启全栈观测，详情请参见开启全栈观测。

全栈观测中的 Microscope Agent 探针已升级至 1.10.0 及以上版本。

操作步骤

步骤一：抓包配置

登录容器服务控制台。

在左侧导航栏中选择集群。

在集群列表页面，单击目标集群。

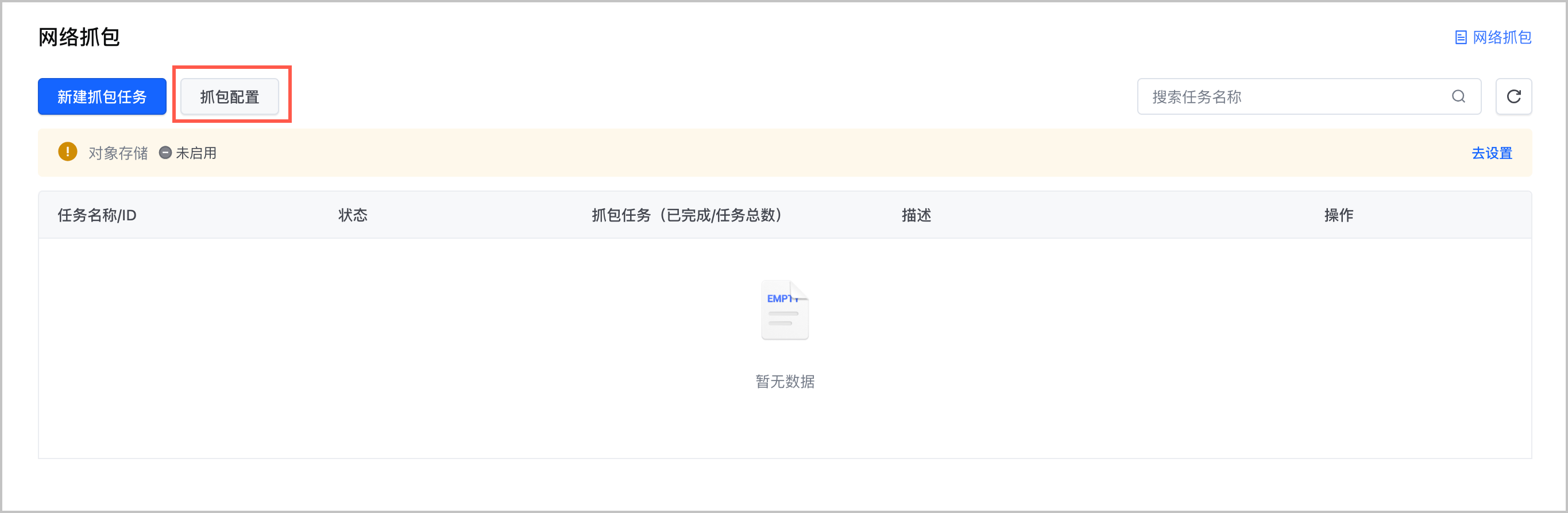

在集群管理页面的左侧导航栏中，选择监控中心 > 网络抓包，单击抓包配置，配置抓包任务对应的对象存储。

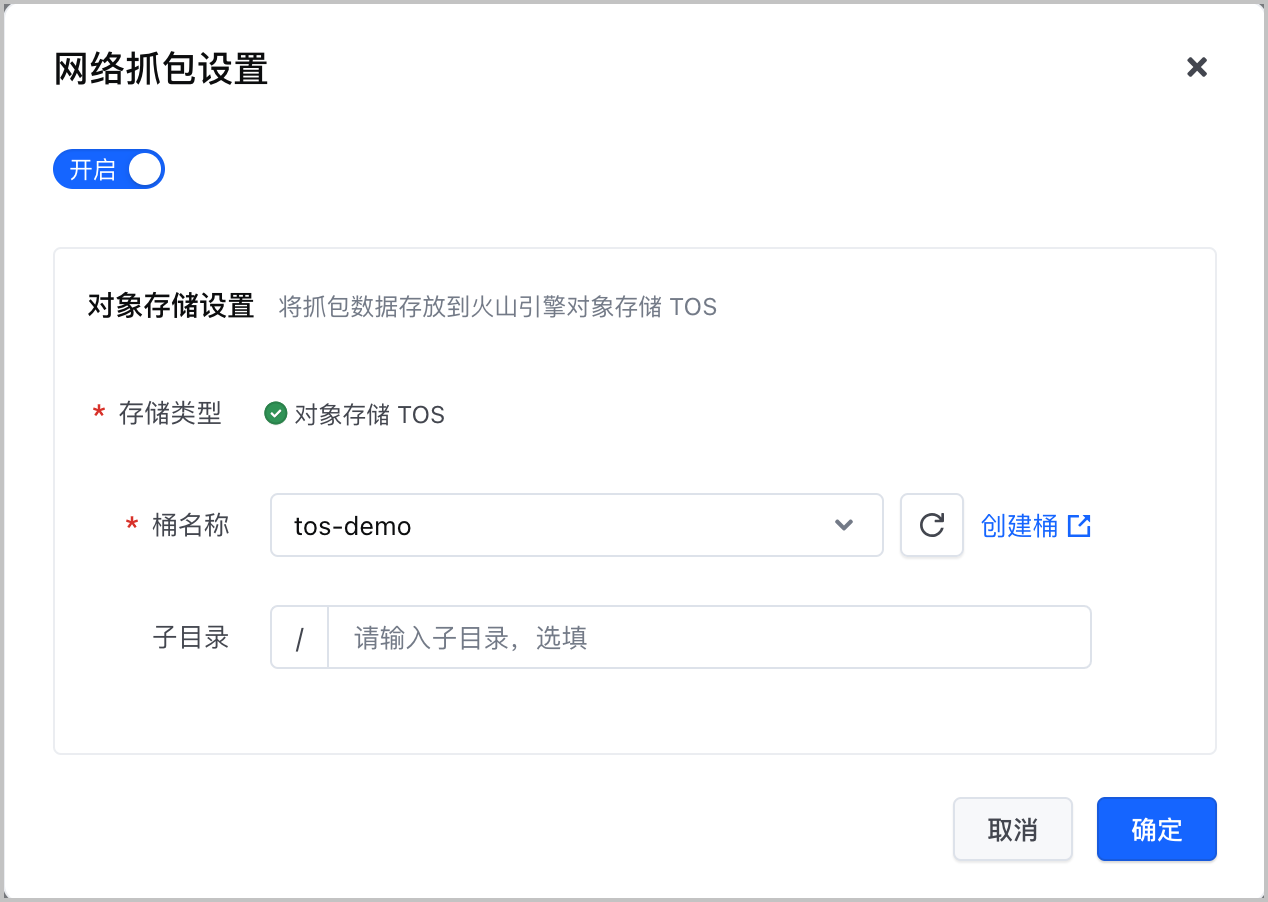

单击开启，开启对象存储配置，并配置 TOS 桶参数。

配置项
说明
桶名称
在下拉菜单中选择已创建的 TOS 桶。
子目录
配置抓包结果保存在 TOS 桶中的路径，未配置时为/路径。

单击确定，完成配置。

步骤二：创建抓包任务

直接创建抓包任务

您可以在网络抓包控制台中直接配置抓包任务，具体步骤如下：

在集群管理页面的左侧导航栏中，选择监控中心 > 网络抓包，单击创建抓包任务，配置抓包任务详情。

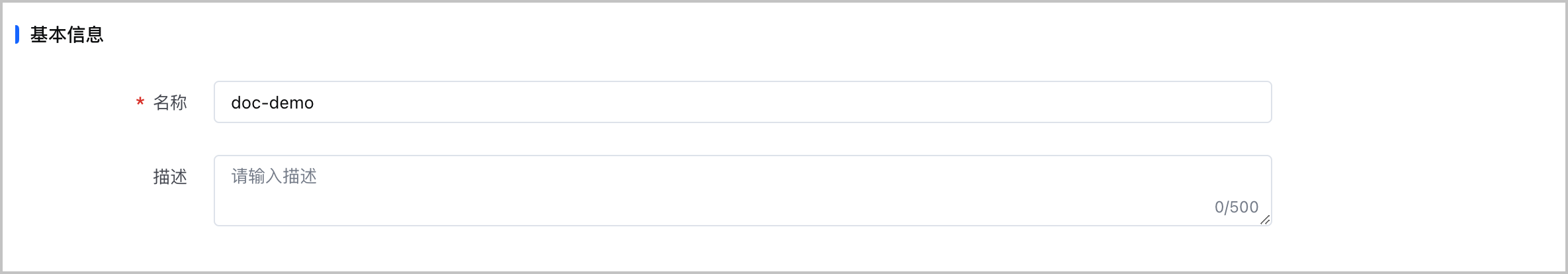

基本信息

配置项
说明
名称
抓包任务的名称。
描述
抓包任务的描述信息，允许对抓包任务进行描述，可根据实际情况自定义，默认为空。

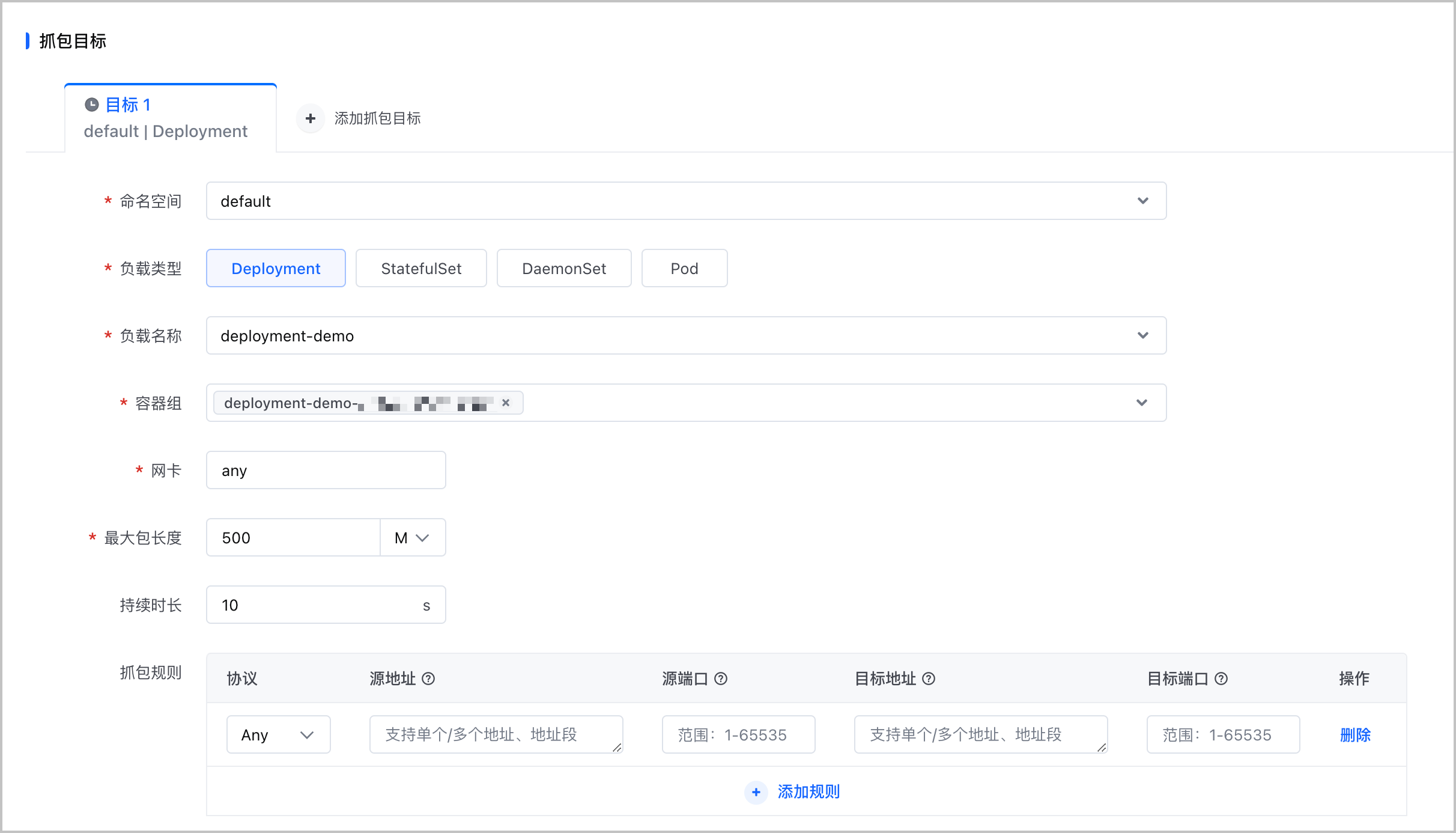

抓包目标

配置项	说明
目标	配置抓包任务的目标，同一抓包任务中支持同时配置多个抓包目标。
命名空间	选择抓包任务目标所在的命名空间。
负载类型	选择抓包目标的类型，支持： Deployment：无状态负载 StatefulSet：有状态负载 DaemonSet：守护进程 Pod：容器组
负载名称	选择抓包任务的目标工作负载。
容器组	选择抓包任务的目标容器组。
网卡	配置抓包目标的网卡，例如eth0。默认为any，表示所有网卡。
最大包长度	配置最大包长度，整数形式，单位支持选择 K、M 和 G，最大长度不超过 2GB。
持续时长	配置抓包任务的持续时长，整数形式，单位为秒。当未配置抓包持续时长时，您需要手工停止抓包任务。
抓包规则	配置抓包规则，包括：协议：配置抓包协议，支持 Any、TCP、UDP 和 ICMP。源地址：配置抓包源地址。支持配置为单个 IP 地址（例如 192.168.1.10）、多个 IP 地址（多个地址之间使用｜隔开，例如192.168.1.10｜192.168.1.20）或地址段(例如192.168.1.0/24)。源端口：配置抓包源端口号，支持配置为单个端口号（例如80），为空时表示所有端口，即1-65535。目标地址：配置抓包目的地址。支持配置为单个 IP 地址（例如 192.168.1.10）、多个 IP 地址（多个地址之间使用｜隔开，例如192.168.1.10｜192.168.1.20）或地址段（例如192.168.1.0/24）。目标端口：配置抓包源目的口号，支持配置为单个端口号（例如80），为空时表示所有端口，即1-65535。

单击确定，开始抓包。

通过集群拓扑创建

您可以在集群拓扑中基于网络拓扑创建抓包任务，操作步骤如下：

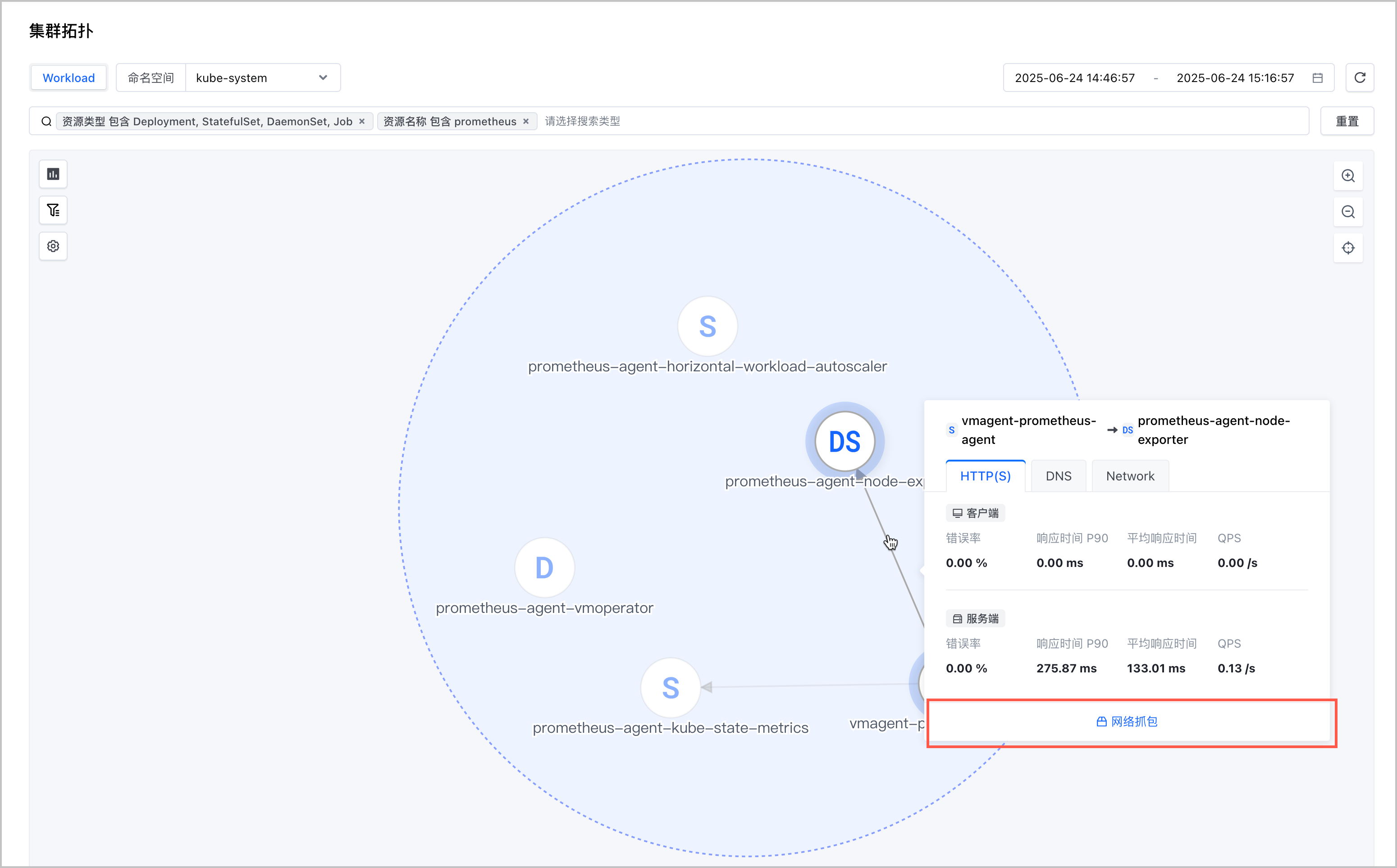

在集群管理页面的左侧导航栏中，选择监控中心 > 集群拓扑。查看 Workload 资源拓扑图。

在拓扑中选择 2 个 Workload 节点之间的连线，并将鼠标悬停在连线上，在弹出的概要信息页面中，单击网络抓包，即可跳转到网络抓包页面，配置抓包任务。具体的抓包配置，请参见直接创建抓包任务。

结果验证

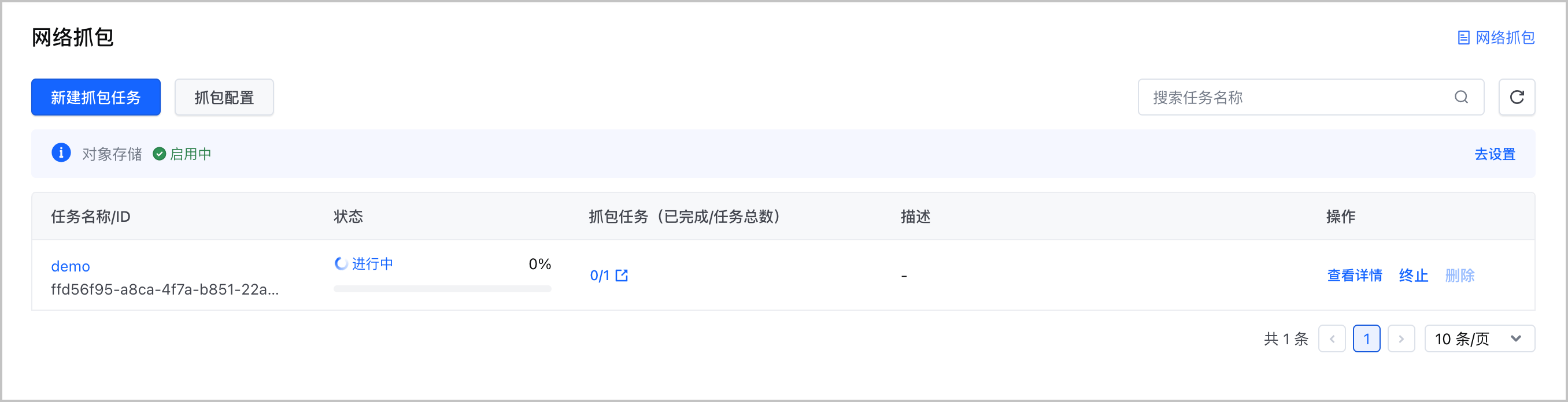

抓包任务配置完成后，系统开始基于配置进行抓包。

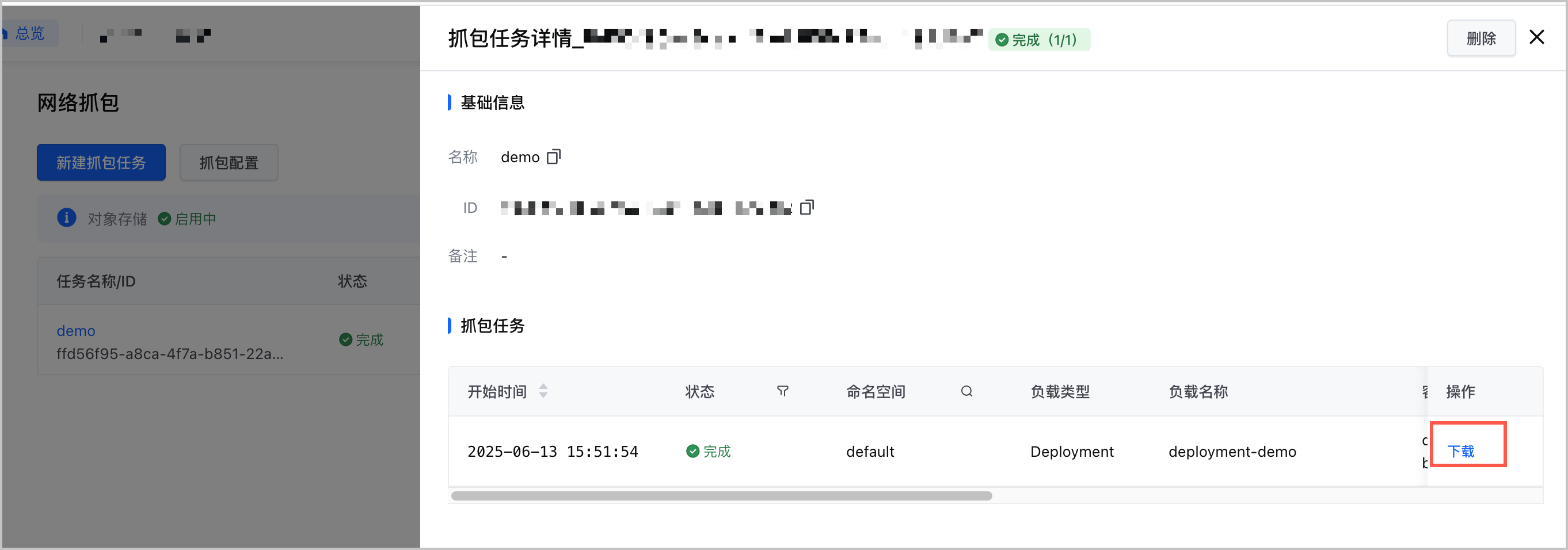

当任务的状态变为完成时，表示抓包任务完成。单击操作栏中的查看详情，支持查看抓包任务的详情。在抓包任务列表操作栏中，单击下载，可以将 pcap 格式的抓包文件下载到本地。

说明

您可以在本地环境中，使用 Wireshark 工具 pcap 格式的抓包文件进行分析。
