问问助手容器服务支持对接 NLB 创建负载均衡（LoadBalancer）类型的服务，本文介绍如何通过控制台创建 NLB 负载均衡服务。
注意
使用限制
- 仅在 VPC-CNI 网络模型集群中，支持配置直通 Pod 模式，把 Pod 对应的辅助网卡 ENI 直接关联到 NLB 的后端。
说明
- 如需对接 NLB 实例，请升级 cloud-controller-manager 组件至 v1.46.0 及以上版本。详情请参见 cloud-controller-manager。
前提条件
说明
当前仅支持关联无状态负载（Deployment）、有状态负载（StatefulSet）和守护进程（DaemonSet）。
操作步骤
- 登录 容器服务控制台。
- 在左侧导航栏中，选择 集群，单击目标集群名称，进入集群管理页面。

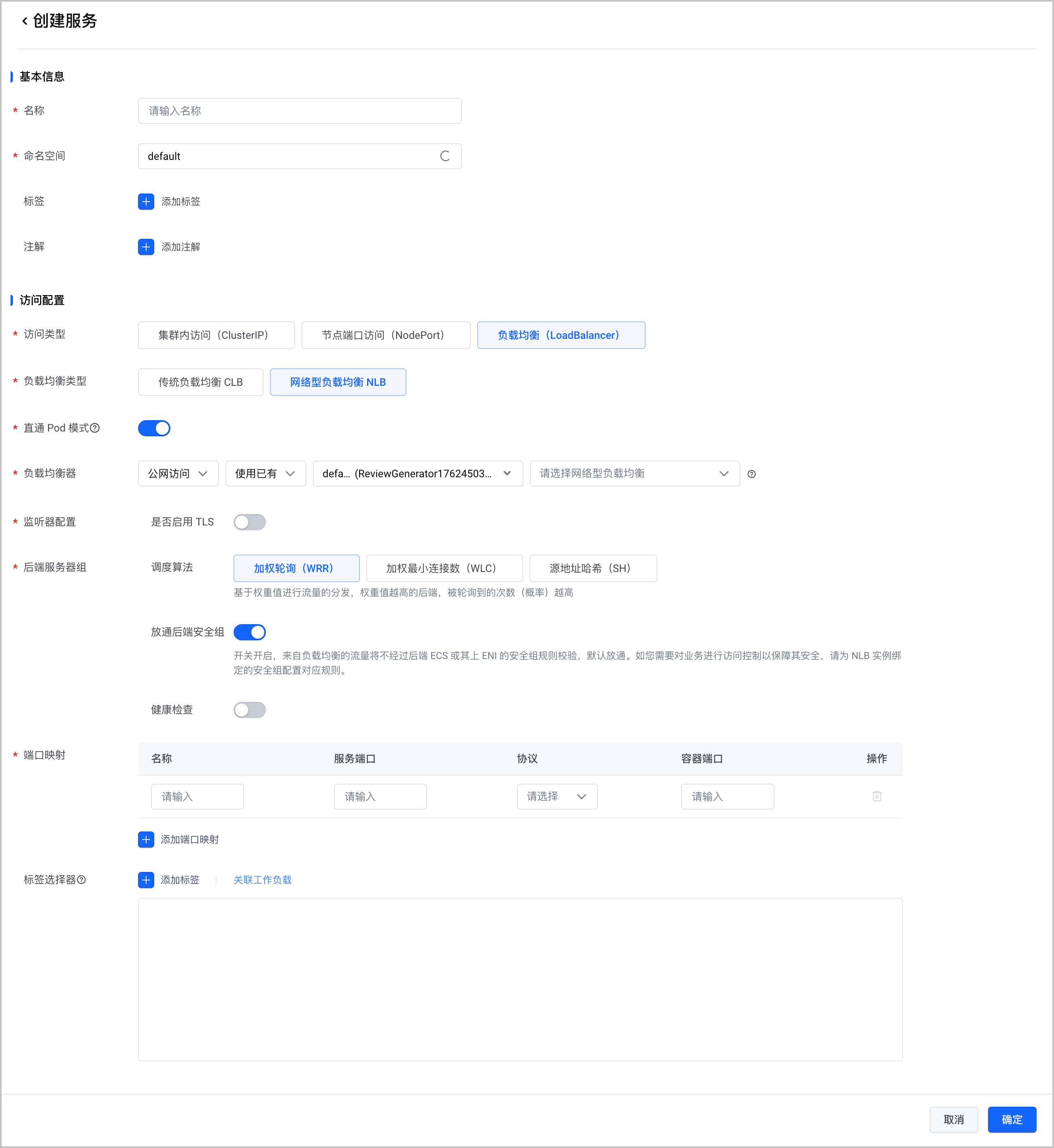

- 在左侧导航栏中，选择 服务与路由 > 服务，单击 创建服务，配置服务。
-
- 访问配置
- 配置项说明图示访问类型配置服务的访问类型，本例中选择 负载均衡（LoadBalancer）。
负载均衡类型配置服务的负载均衡类型，本例中选择 网络型负载均衡 NLB。直通 Pod 模式仅 VPC-CNI 容器网络模型集群中显示该参数。默认开启，开启后直接关联 Pod ENI 作为负载均衡器的后端。但负载均衡器允许的后端服务器数有限，需自行规划和保证。详细限制，请参见 NLB 约束限制。负载均衡器配置服务的负载均衡器实例，按需选择或自动创建一个实例。支持 公网访问 和 私网访问 两种访问模式。- 使用已有：仅支持已有的且未被容器服务使用的 NLB 实例。使用已有 NLB 实例时不覆盖该实例已有的监听器规则。非特殊情况建议选择全新创建的 NLB 实例。
- 自动创建：自动创建新的 NLB 实例。您需配置以下参数，详细参数说明，请参见 创建 NLB 实例。
注意- 请勿将自动创建的 NLB 实例使用到其他 Ingress 或者 Service 资源中，避免资源残留。
- 自动创建的 NLB 实例在服务删除时会被同步删除，请勿手动修改该 NLB 实例的监听器。
- 使用已有 NLB 实例时，仅支持使用通过负载均衡控制台创建的 NLB 实例，不支持使用通过容器服务控制台创建的 NLB 实例。
- 名称：根据系统提示的命名规则，自定义 NLB 实例的名称。
- IP 版本：配置 NLB 实例的 IP 地址版本，当前仅支持 IPv4，不支持修改。
- 可用区与子网：选择 NLB 实例的可用区和子网，允许同时配置多个可用区，用于实现高可用性部署。
- 子网：选择 NLB 实例部署的子网，并为其分配公网或私网 IP 地址。
- IPv4 地址：选择 NLB 实例 IP 地址的分配方式。NLB 实例创建成功后，不支持修改私网 IP 地址。
- 自动分配 IP：自动为 NLB 关联的网卡分配 3 个私网 IPv4 地址，包括 1 个服务 IP 和 2 个 Local IP。
- 手动分配 IP：手动输入子网范围内的 IPv4 地址。输入的 IPv4 地址作为 NLB 关联网卡的服务 IP，系统还会自动分配 2 个 Local IP。
- 公网 IP：为 NLB 实例配置公网 IP 地址。仅当配置 公网访问 类型的 NLB 实例时，需要配置该参数。
- 新购公网 IP：创建 NLB 实例时，同步购买新的公网 IP。该 IP 默认为按实际流量计费，线路类型为 BGP（多线），带宽上限为 200Mbps。
- 使用已有公网 IP：选择已有的公网 IP。允许选择的公网 IP 应满足以下条件：
- 该公网 IP 未加入共享带宽包。
- 相同 NLB 实例在不同可用区的公网 IP 类型（包括线路类型、计费类型、安全防护类型、公网出口）需要一致。
- 安全组：选择 NLB 实例关联的安全组，请至少选择一个。除了指定的安全组，NLB 实例还会自动关联一个托管安全组，详情请参见 托管安全组。
- 跨可用区转发：开启后，访问 NLB 的流量可以转发至其他可用区的后端服务器。能够提升业务的容灾与可靠性，实现高级别安全隔离。
- 所属项目：配置 NLB 实例所属的项目。公网类型的 NLB 实例加入项目后，同步创建的公网 IP 也会加入相同项目。
- 资源标签：自定义的资源标签（Tag），用于从不同维度对具有相同特征的资源进行分类、搜索和聚合。单击 添加标签，根据界面提示输入 键 和 值。
监听器配置- 是否启用 TLS：监听器是否启用 TLS 加密传输。开启后，客户端与负载均衡之间的连接会使用 TLS 握手与加密通道。
- 证书来源：配置 TLS 监听器使用的服务器证书来源，当前支持 火山引擎证书中心 SSL 证书 和 火山引擎证书中心私有证书。
- 选择服务器证书：选择 TLS 监听器使用的服务器证书。
- 双向认证：是否开启 TLS 双向认证（mTLS）。开启后，除服务端向客户端出示服务器证书外，客户端也需向服务端出示客户端证书，由负载均衡根据您配置的 CA 证书校验其合法性。
- CA 证书来源：选择双向认证时用来校验客户端证书的 CA 证书类型，当前支持 私有根 CA 和 私有子 CA。
- CA 证书：配置双向认证时校验客户端证书所使用的具体 CA 证书。
- TLS 安全策略：配置 TLS 监听器允许使用的安全策略类型，当前支持 系统默认策略 和 自定义策略。
- TLS 安全策略：选择 TLS 监听器安全策略，当选择 系统默认策略 时，支持配置为 tls_cipher_policy_1_0、tls_cipher_policy_1_1、tls_cipher_policy_1_2、tls_cipher_policy_1_2_strict、tls_cipher_policy_1_2_strict_with_1_3 等系统预置策略。
后端服务器组- 调度算法：指定监听器转发请求时需要遵循的规则。
- 加权轮询（WRR）：基于权重值进行流量的分发，权重值越高的后端服务器，被轮询到的次数（概率）越高。
- 加权最小连接数（WLC）：优先将流量分发给当前连接数与权重比值最小的后端。
- 源地址哈希（SH）：基于源 IP 地址的一致性哈希，相同源地址的请求会调度到相同的后端服务器。
- 放通后端安全组：开启后，来自 NLB 实例的流量将默认放行，不再经过后端 ECS 或 ENI 安全组规则校验。
- 健康检查：按需选择是否启用健康检查。若启用健康检查，需要配置以下参数：
- 健康检查协议：选择健康检查的协议类型，支持 TCP、HTTP 和 UDP。
- 健康检查端口：当健康检查协议为 TCP 或 UDP 时，指定健康检查使用的端口。支持 使用后端服务器端口 和 指定特定端口 选项。
- 自定义请求/响应：当健康检查协议为 UDP 时，允许配置自定义请求字符串的响应字符串。
- 自定义请求：健康检查的请求字符串。只允许包含字母和数字，最大长度限制为 64 个字符。
- 自定义响应：健康检查的预期响应字符串。只允许包含字母和数字，最大长度限制为 64 个字符。
- 健康检查方法：当健康检查协议为 HTTP 时，指定健康检查的方法。
- 健康检查域名：当健康检查协议为 HTTP 时，配置健康检查的域名。
- 健康检查路径：当健康检查协议为 HTTP 时，配置健康检查的路径。
- 正常状态码：当健康检查协议为 HTTP 时，指定健康检查正常的 HTTP 状态码。
- 响应超时：等待健康检查响应的时间。如果后端服务器在指定的时间内没有正确响应，则判定为健康检查异常。
- 检测间隔：执行健康检查的时间间隔。例如配置为 10 秒时，表示每 10 秒对后端服务器进行一次健康检查。
注意检测间隔时间需大于响应超时时间。- 健康阈值：判断后端服务器正常的健康检查次数。例如配置为 3 次时，表示连续执行 3 次健康检查，结果均为“正常”的后端服务器则判定为健康检查正常。
- 不健康阈值：判断后端服务器异常的健康检查次数。例如配置为 3 次时，表示连续执行 3 次健康检查，结果均为“异常”的后端服务器则判定为健康检查异常。
端口映射配置服务端口与容器端口的映射关系：- 名称：配置端口映射的名称。
- 服务端口：配置 Service 对外提供服务的端口，同一种协议的服务端口不允许重复。
- 协议：在下拉菜单中选择协议，支持 TCP 协议和 UDP 协议。
注意当启用健康检查功能时：- 若健康检查协议为 TCP 或 HTTP，则该参数支持配置为 TCP 或 UDP。
- 若健康检查协议为 UDP，则该参数仅支持配置为 UDP。
- 容器端口：配置容器的端口，该端口为工作负载对外提供服务的端口号。例如：Nginx 开放的默认端口号为 80。
标签选择器Service 通过标签选择器与后端容器组实例（Pod）绑定：- 添加标签：输入添加工作负载的标签，关联 Service 到指定工作负载。您可以在集群管理页面左侧导航栏单击 工作负载，找到目标工作负载，获取工作负载标签。
- 关联工作负载：直接选择工作负载，关联到 Service。当前支持关联无状态负载（Deployment）、有状态负载（Statefulset）和守护进程（DaemonSet）。
注意LoadBalancer 类型 Service 关联弹性容器实例方式部署的工作负载时，仅支持使用 直通 Pod 模式，系统默认开启 直通 Pod 模式 开关，且不允许关闭。
- 单击 确认，完成配置。
结果验证

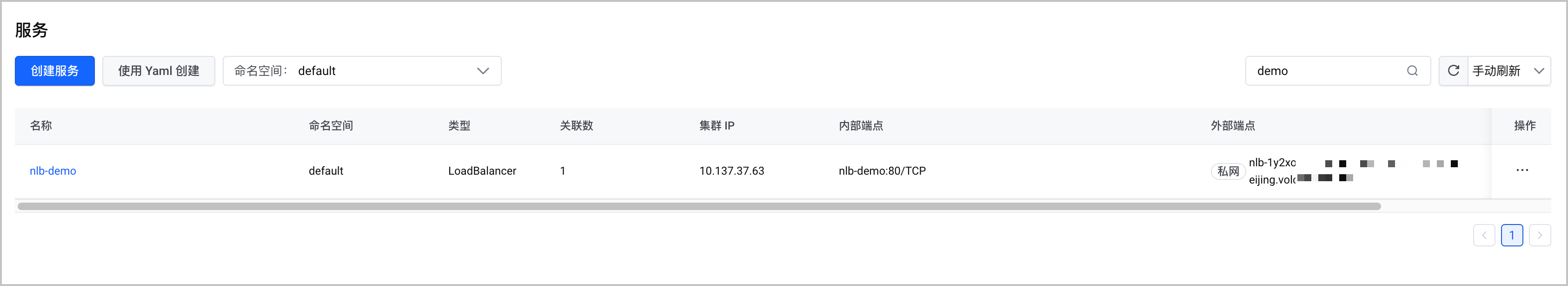

配置完成后，您可以在服务列表中查看已创建的负载均衡服务。其中，外部端点 即为与该服务对接 NLB 实例的公网或私网域名。

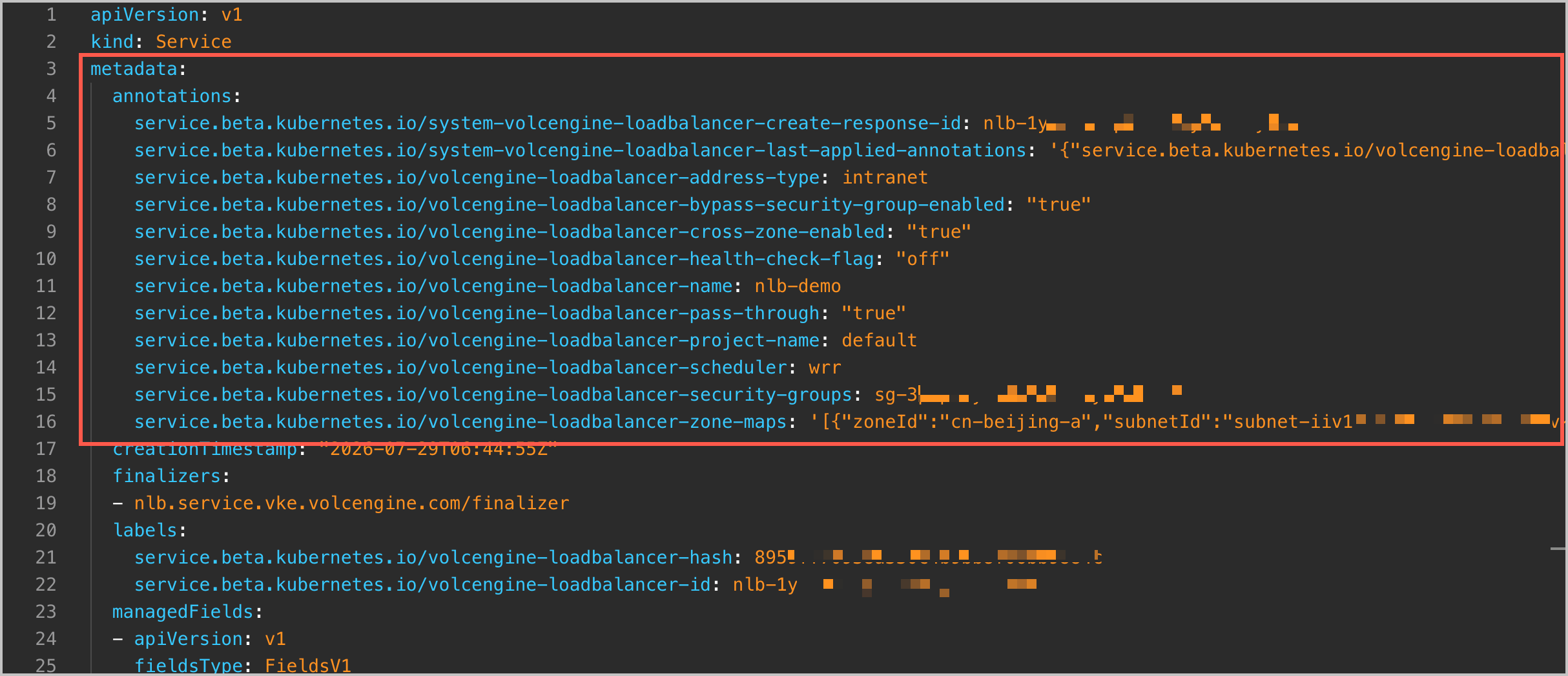

单击目标服务的 操作 栏，在弹出的下拉菜单中选择 编辑 Yaml，可以查看该负载均衡服务的详细配置，包括与该服务对接的 NLB 实例 ID。您可以在 NLB 负载均衡控制台 中，使用 NLB 实例 ID 查找对应的 NLB 实例。
