使用 LVM 类型的本地存储动态存储卷

容器服务支持通过 CSI 使用本地存储，本文为您介绍如何使用 LVM 类型的本地存储动态存储卷。

说明

【邀测·申请试用】本地存储相关的 csi-local 组件和存储感知调度功能目前均处于邀测阶段，如需使用，请提交申请。

使用限制

需使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。避免使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

本场景依赖 3 个组件的安装和卸载存在顺序要求，请严格遵循下文介绍的顺序进行安装或卸载，否则将影响正常调度功能。

集群的 Kubernetes 版本要求：

Kubernetes v1.24 版本：v1.24.15-vke.34 及以上版本。

Kubernetes v1.26 版本：v1.26.10-vke.22 及以上版本。

Kubernetes v1.28 版本：v1.28.3-vke.16 及以上版本。

Kubernetes v1.30 版本：v1.30.4-vke.13 及以上版本。

Kubernetes v1.32 版本：v1.32.3-vke.8 及以上版本。

Kubernetes v1.34 版本：v1.34.1-vke.2 及以上版本。

本地存储并非高可用存储卷，只适用于一些临时数据的保存及应用自带高可用的场景。

LVM 类型的本地存储卷，不支持数据的跨节点迁移，不适合在高可用场景中使用。

前提条件

已创建 Kubernetes 版本符合要求的容器集群。详情请参见创建集群。

已在本地环境中安装 kubectl 工具。详情请参见安装和设置 kubectl。

操作步骤

步骤一：安装和配置组件

使用本地存储需要依赖如下组件，请参考以下顺序依次安装和配置。

警告

csi-local 组件依赖 snapshot-controller 组件，安装 csi-local 组件前确认 snapshot-controller 组件已安装。

csi-local 组件必须与 scheduler-plugin 组件中的存储感知调度功能结合使用，开启存储感知调度功能前，请确保 snapshot-controller 和 csi-local 组件均已安装，否则会影响正常调度。

如需卸载 csi-local 组件，请关闭 scheduler-plugin 组件中的存储感知调度功能后再执行卸载操作，否则会影响正常调度。

登录容器服务控制台。

在左侧导航栏中选择集群，单击目标集群名称，进入集群管理页面。

在左侧导航栏中，选择组件管理。

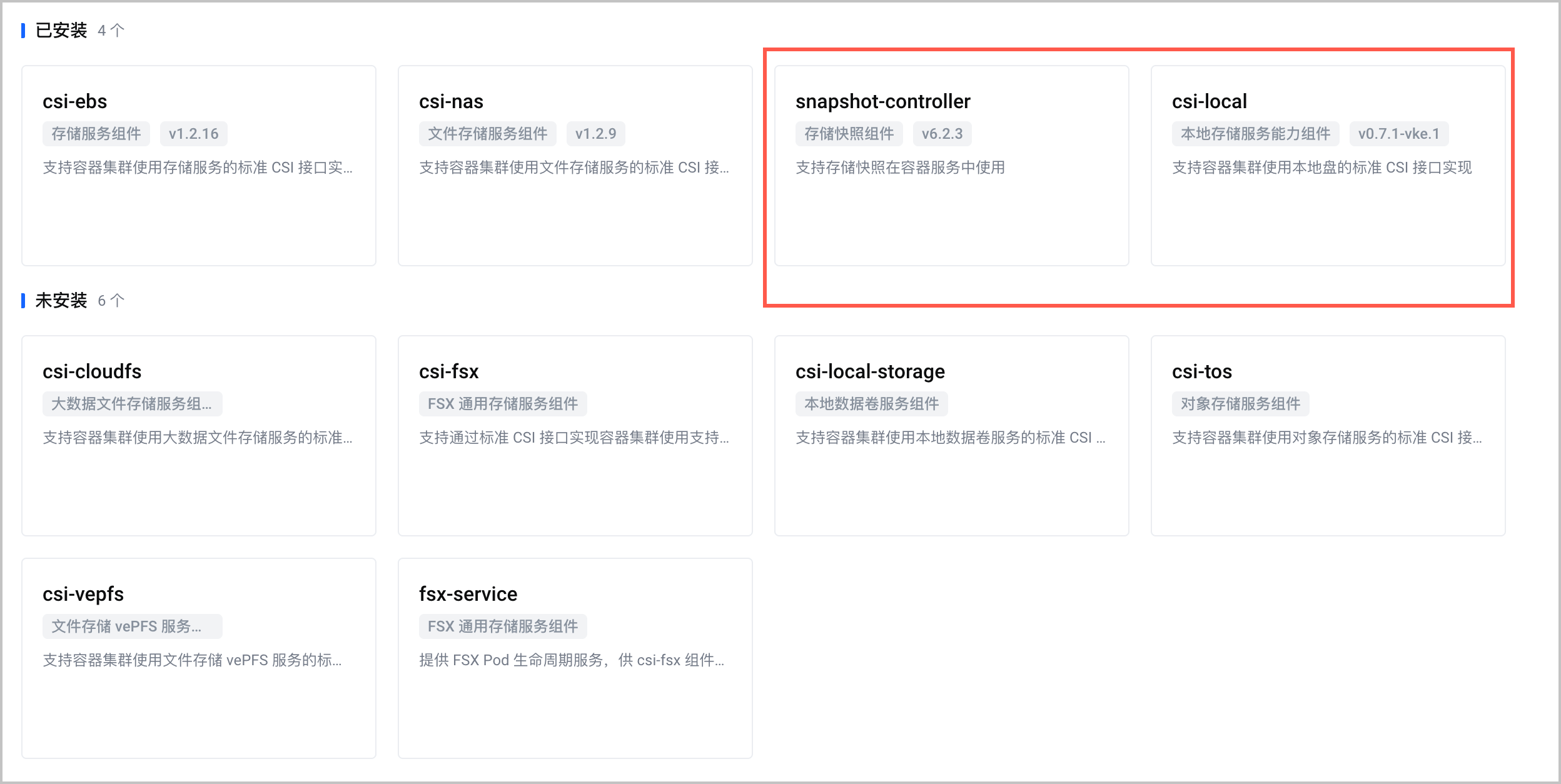

选择存储页签，将鼠标移动到 snapshot-controller 和 csi-local 组件卡片上，单击部署，依次安装组件。

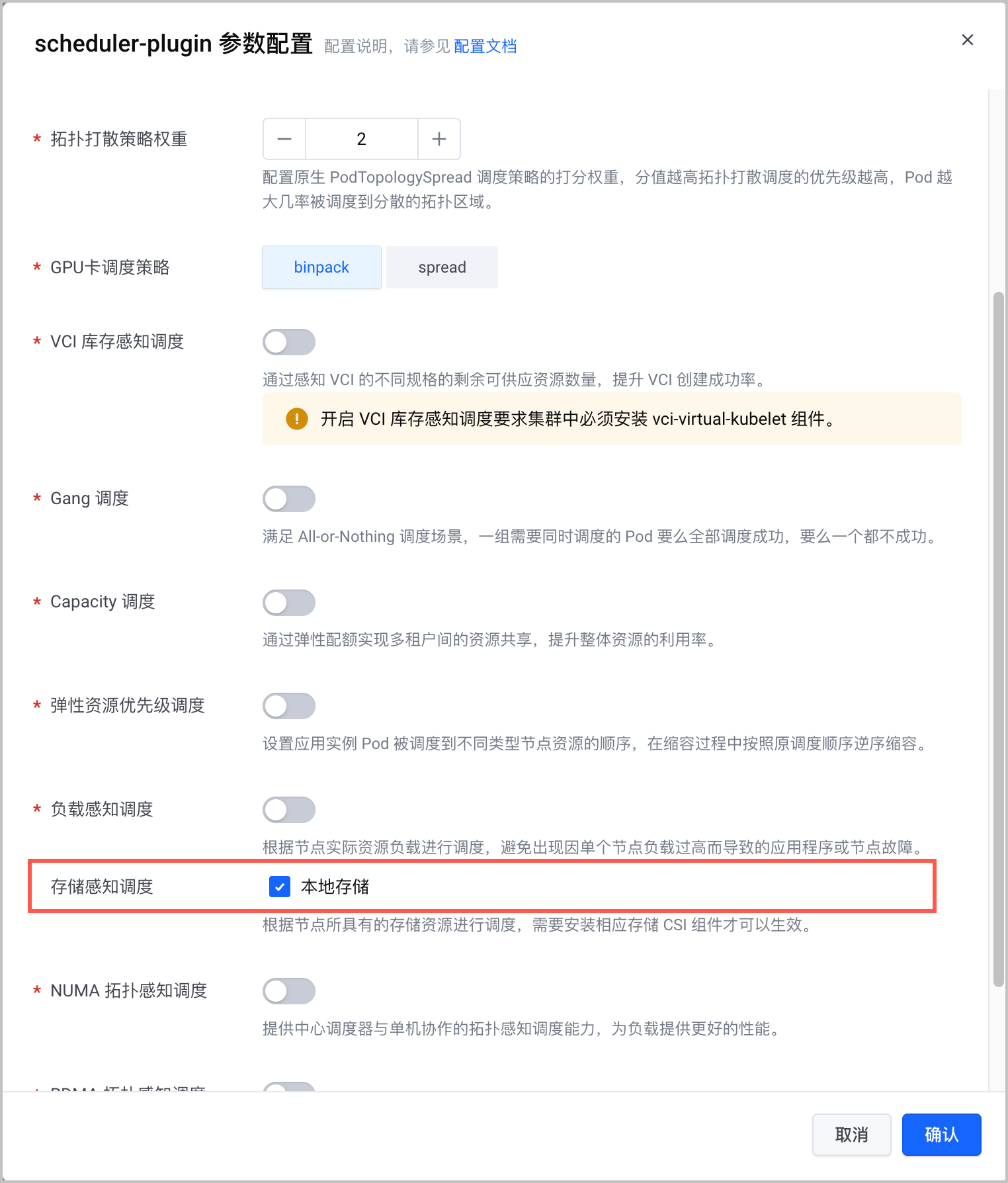

选择调度页签，将鼠标移动到 scheduler-plugin 组件卡片上，单击配置，并在配置弹窗中勾选存储感知调度配置项的本地存储。

配置项	说明
存储感知调度	本地存储：默认关闭，勾选表示开启本地存储的存储感知调度功能，开启后可根据节点的存储资源进行调度。说明需要安装 csi-local 组件才可以生效。

步骤二：配置本地盘类型的节点池

配置本地盘类型的节点池，本场景涉及的关键配置说明如下，其他配置项按需配置即可。详情请参见创建节点池、创建托管节点池。

配置计算规格。选择支持本地盘的 ECS 实例类型。详情请参见本地盘。

配置数据盘。

配置容器、镜像存储目录。使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。

警告

请勿使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

单击添加数据盘，使用本地盘配置其他数据盘。本地数据盘支持 SSD 和 HDD 类型，不同 ECS 类型支持的数据盘类型不同，可根据实际需求选择。

自定义节点标签，用于初始化本地盘时筛选节点，例如csi-local: "i4ag"。

配置部署执行脚本，在节点中安装 lvm2，安装命令为apt-get install -y lvm2。

步骤三：初始化本地盘

csi-local 组件安装成功后，将自动创建本地存储相关 CRD，包括：

NodeLocalStorageInitConfig：用于初始化每个节点的 NodeLocalStorage 资源。csi-local 组件在创建 NodeLocalStorage 资源时，如果存在 NodeLocalStorageInitConfig。则会将 NodeLocalStorageInitConfig 中的配置填充到新创建 NodeLocalStorage 资源的 Spec 中。

NodeLocalStorage：用于上报每个节点的存储设备信息，您可根据需要编辑 NodeLocalStorage 资源的 Spec 字段。

本文以 ecs.i4ag.12xlarge 机型为例，存在一块 3.5T 的 SSD 盘 /dev/nvme0n1，并已经为该机型节点打上标签 csi-local: "i4ag"。

在左侧导航栏中选择工作负载 > 对象浏览器，单击使用 Yaml 创建，配置 CR 初始化本地盘。

在类型下拉菜单中选择自定义。

在 Yaml 中输入如下 Yaml 示例。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorageInitConfig
metadata:
name: csi-local
spec:
globalConfig: # 全局默认节点配置
listConfig:
devices: {}
mountPoints: {}
vgs: {}
resourceToBeInited: {}
spdkConfig: {}
nodesConfig: # 按 Label 筛选的节点池级别配置
- selector: # 筛选规则
matchLabels:
csi-local: "i4ag" # 筛选节点的 Label
listConfig: # 可被 csi-local 分配的存储设备列表
mountPoints: {}
vgs: # LVM（共享盘）黑白名单，此处的共享盘名称指 VolumeGroup 名称
include:
- csi-local-pool-[0-9]+
resourceToBeInited: # 设备初始化列表
vgs: # LVM（共享盘）初始化
- devices: # 将块设备 /dev/nvme0n1 初始化为名为 csi-local-pool-0 的 VolumeGroup。注意：若当节点上包含同名 VG，则 csi-local 不做操作
- /dev/nvme0n1
name: csi-local-pool-0
spdkConfig: {}

等待 1 分钟左右，执行如下命令，查看对应节点的 NodeLocalStorage 配置。其中192.168.2.6为节点的 IP 地址。

kubectl get nls 192.168.2.6 -oyaml

预期结果如下，能够查询到 VolumeGroups 信息，表示本地盘初始化成功。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorage
metadata:
creationTimestamp: "2024-07-17T08:52:03Z"
generation: 1
name: 192.168.2.6
resourceVersion: "30819"
uid: 129012df-d9b2-41f1-bb5f-0d86fc15baf3
spec:
listConfig:
devices:
include:
- /dev/vdc
mountPoints: {}
vgs:
include:
- csi-local-pool-[0-9]+
nodeName: 192.168.2.6
resourceToBeInited:
vgs:
- devices:
- /dev/nvme0n1
name: csi-local-pool-0
spdkConfig: {}
status:
filteredStorageInfo:
updateStatusInfo:
lastUpdateTime: "2024-07-17T09:51:24Z"
updateStatus: accepted
volumeGroups:
- csi-local-pool-0
nodeStorageInfo:
volumeGroups: # VolumeGroup 初始化成功，可查看 VolumeGroup 相关信息
- allocatable: 3840753532928
available: 3840753532928
condition: DiskReady
name: csi-local-pool-0
physicalVolumes:
- /dev/nvme0n1
total: 3840753532928

步骤四：创建本地存储动态存储卷

目前支持动态制备方式使用本地存储，系统已经预置存储类，根据实际需求选用即可。

预置存储类	说明
csi-local-device-hdd	HDD 独立盘预置的存储类，文件存储类型为 ext4。
csi-local-device-ssd	SSD 独立盘预置的存储类，文件存储类型为 ext4。
csi-local-lvm	LVM 共享盘预置的存储类，文件存储类型为 ext4。
csi-local-lvm-xfs	LVM 共享盘预置的存储类，文件存储类型为 xfs。

创建 PVC 的 YAML 文件。示例文件csi-local-pvc.yaml代码如下：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: csi-local-pvc # PVC 名称
spec:
accessModes: # 访问模式，ReadWriteOnce 表示单点读写
- ReadWriteOnce
resources:
requests:
storage: 20Gi # 声明的存储使用量
storageClassName: csi-local-lvm # 预置的存储类名称，可根据实际需求选择

执行以下命令，创建 PVC。

kubectl create -f csi-local-pvc.yaml

执行以下命令，查看 PVC 声明的动态卷是否创建成功。

kubectl get pvc

预期输出结果如下：

NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS
csi-local-pvc Pending pvc-6e8c646b-e3e9-4d02-836e-3b66******** 20Gi RWX csi-local-lvm

步骤五：使用本地存储动态存储卷

本场景以创建 Pod 为例，介绍如何使用 LVM 类型的本地存储动态存储卷。

创建 Pod 的 YAML 文件。示例文件pod-demo.yaml代码如下：

apiVersion: v1
kind: Pod
metadata:
name: csi-local-pod
spec:
containers:
- name: csi-local-pod
image: nginx:latest
command:
- "/bin/bash"
- "-c"
- set -euo pipefail; while true; do echo $(hostname) $(date) >> /var/lib/www/$(hostname); sleep 1; done
volumeMounts:
- mountPath: /var/lib/www
name: webroot
volumes:
- name: webroot
persistentVolumeClaim:
claimName: csi-local-pvc # 已创建的 PVC 名称

执行以下命令，创建 Pod。

kubectl create -f pod-demo.yaml

结果验证

存储卷挂载

Pod 创建成功后，登录节点，查看对应节点上的本地存储详情。

使用 ECS Terminal 登录节点。详情请参见 ECS Terminal。

执行以下命令，查看节点中的块设备信息。

lsblk

预期结果如下，可以看到已初始化的本地存储块。

NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
vda 254:0 0 40G 0 disk
├─vda1 254:1 0 190M 0 part /boot/efi
└─vda2 254:2 0 39.8G 0 part /
vdb 254:16 0 100G 0 disk /mnt/vdb
nvme0n1 259:0 0 3.5T 0 disk
└─csi--local--pool--0-local--507a6316--bc70--432a--b452--ac2a7c5b060e 253:0 0 20G 0 lvm /mnt/vdb/kubelet/pods/6084b7e4-1b4c-4f61-939f-924d3765261e/volumes/kubernetes.io~csi/local-507a6316-bc70-432a-b452-ac2a7c5b060e/mount

执行以下命令，查看节点中的逻辑卷。

预期结果如下，显示 LV 已被创建并被挂载。

LV VG Attr LSize Pool Origin Data% Meta% Move Log Cpy%Sync Convert
local-507a6316-bc70-432a-b452-ac2a7c5b060e csi-local-pool-0 -wi-ao---- 20.00g

删除 Pod 触发 Pod 重建后，可执行exec命令进入新建 Pod，查看旧 Pod 中的数据是否依然存在。

❯ kubectl exec -it csi-local-pod cat //var/lib/www/csi-local-pod
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
csi-local-pod Thu Jul 18 03:31:25 UTC 2024
csi-local-pod Thu Jul 18 03:31:26 UTC 2024
csi-local-pod Thu Jul 18 03:31:27 UTC 2024
csi-local-pod Thu Jul 18 03:31:28 UTC 2024
csi-local-pod Thu Jul 18 03:31:29 UTC 2024
csi-local-pod Thu Jul 18 03:31:30 UTC 2024
csi-local-pod Thu Jul 18 03:31:31 UTC 2024
csi-local-pod Thu Jul 18 03:31:32 UTC 2024
csi-local-pod Thu Jul 18 03:31:33 UTC 2024
csi-local-pod Thu Jul 18 03:31:34 UTC 2024
csi-local-pod Thu Jul 18 03:31:35 UTC 2024
csi-local-pod Thu Jul 18 03:31:36 UTC 2024

存储卷回收

删除 Pod 和对应的 PVC。

再次执行lsblk和lvs命令，可以发现 LV 已被回收。

root@iv-yda1sl1t***:~# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
vda 254:0 0 40G 0 disk
├─vda1 254:1 0 190M 0 part /boot/efi
└─vda2 254:2 0 39.8G 0 part /
vdb 254:16 0 100G 0 disk /mnt/vdb
nvme0n1 259:0 0 3.5T 0 disk
root@iv-yda1sl1t***:~# lvs
root@iv-yda1sl1t***:~#
