使用自建 Grafana 搭建集群观测看板

集群监控是集群运维的重要组成部分。通过监控，您可以了解集群中各种资源的使用情况和工作状态，及时发现异常并处理，保障业务的正常运行。本文为您介绍如何使用自定义 Grafana 搭建集群看板。

前提条件

已开启云原生观测。详情请参见开启观测。

已在集群中，开启目标资源的观测功能。详情请参见基础观测。

说明

建议将集群中的 Prometheus-agent 组件升级到最新版本。详情请参见 prometheus-agent。

操作步骤

步骤一：搭建 Grafana

您可以在不同的环境中搭建自定义 Grafana 环境，例如：

在 VKE 集群中搭建 Grafana，并接入托管 Prometheus 工作区。详情请参见在容器服务集群中部署 Grafana 并接入工作区。

在 ECS 实例中搭建 Grafana，并接入托管 Prometheus 工作区。详情请参见在云服务器实例中部署 Grafana 并接入工作区。

在其他环境中搭建自定义 Grafana，并使用公网地址接入托管 Prometheus 工作区。详情请参见创建通用工作区。

步骤二：获取集群看板

登录全栈可观测平台控制台。

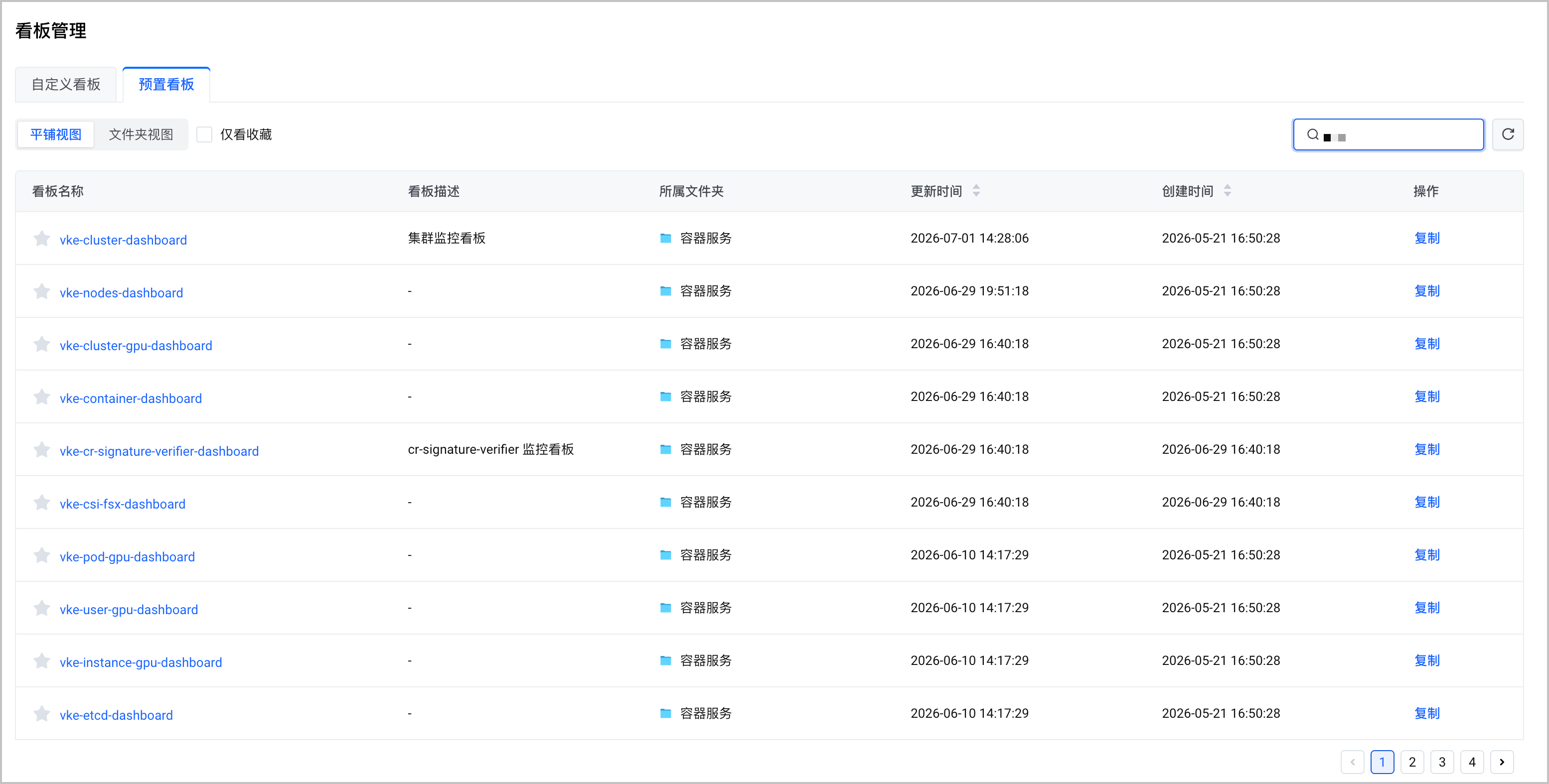

在左侧导航栏选择自定义看板，并选择预置看板页签，查看系统预置看板列表。

VKE 中的监控看板与全栈可观测平台中预置看板的对应关系，如下表所示。

VKE 看板分类	VKE 看板名称	全栈可观测平台中的看板名称
集群监控	集群监控概览	vke-cluster-dashboard
集群监控		集群 Namespace 监控	vke-namespace-dashboard
核心组件监控	kube-apiserver 监控	vke-apiserver-dashboard
		etcd 监控	vke-etcd-dashboard
		kube-scheduler 监控	vke-scheduler-dashboard
		cluster-autoscaler 监控	vke-ca-dashboard
		kube-controller-manager 监控	vke-kcm-dashboard
		metrics-server 监控	vke-metrics-server-dashboard
节点监控	节点概览	vke-nodes-dashboard
		节点详情监控	vke-node-dashboard
		虚拟节点监控	vci-virtual-node-dashboard
工作负载监控	无状态负载监控	vke-deployment-dashboard
		有状态负载监控	vke-statefulset-dashboard
		守护进程监控	vke-daemonset-dashboard
		容器组监控	vke-pod-dashboard
		容器监控	vke-container-dashboard
		弹性伸缩监控	vke-hpa-dashboard
		智能伸缩监控	vke-katalyst-dashboard
网络服务监控	core-dns 监控	vke-core-dns-dashboard
		node-local-dns 监控	vke-local-dns-dashboard
		vpc-cni 监控	vke-cni-dashboard
存储服务监控	存储卷声明监控	vke-pvc-dashboard
存储服务监控		FSX 监控	vke-csi-fsx-dashboard
GPU 监控	集群 GPU 监控	vke-cluster-gpu-dashboard
		GPU 实例监控	当 nvidia-device-plugin 组件为 v2.0.0 以下版本时，使用 vke-instance-gpu-dashboard 当 nvidia-device-plugin 组件为 v2.0.0 及以上版本时，使用 vke-instance-gpu-v2-dashboard 说明组件版本详情，请参见 nvidia-device-plugin。
		容器组 GPU 监控	vke-pod-gpu-dashboard
		节点 GPU 监控	当 nvidia-device-plugin 组件为 v2.0.0 以下版本时，使用 vke-node-gpu-dashboard 当 nvidia-device-plugin 组件为 v2.0.0 及以上版本时，使用 vke-node-gpu-v2-dashboard 说明组件版本详情，请参见 nvidia-device-plugin。
		用户 GPU 监控	vke-user-gpu-dashboard
镜像加速服务监控	p2p 镜像加速监控	vke-p2p-dashboard
镜像加速服务监控		镜像懒加载（Nydus）监控	vke-nydus-dashboard
资源管理监控	CPU Burst功能监控	vke-katalyst-cpu-burst-dashboard
资源管理监控		katalyst 监控	vke-katalyst-dashboard
智能运维	检测自愈	vke-aiops-remediation-dashboard

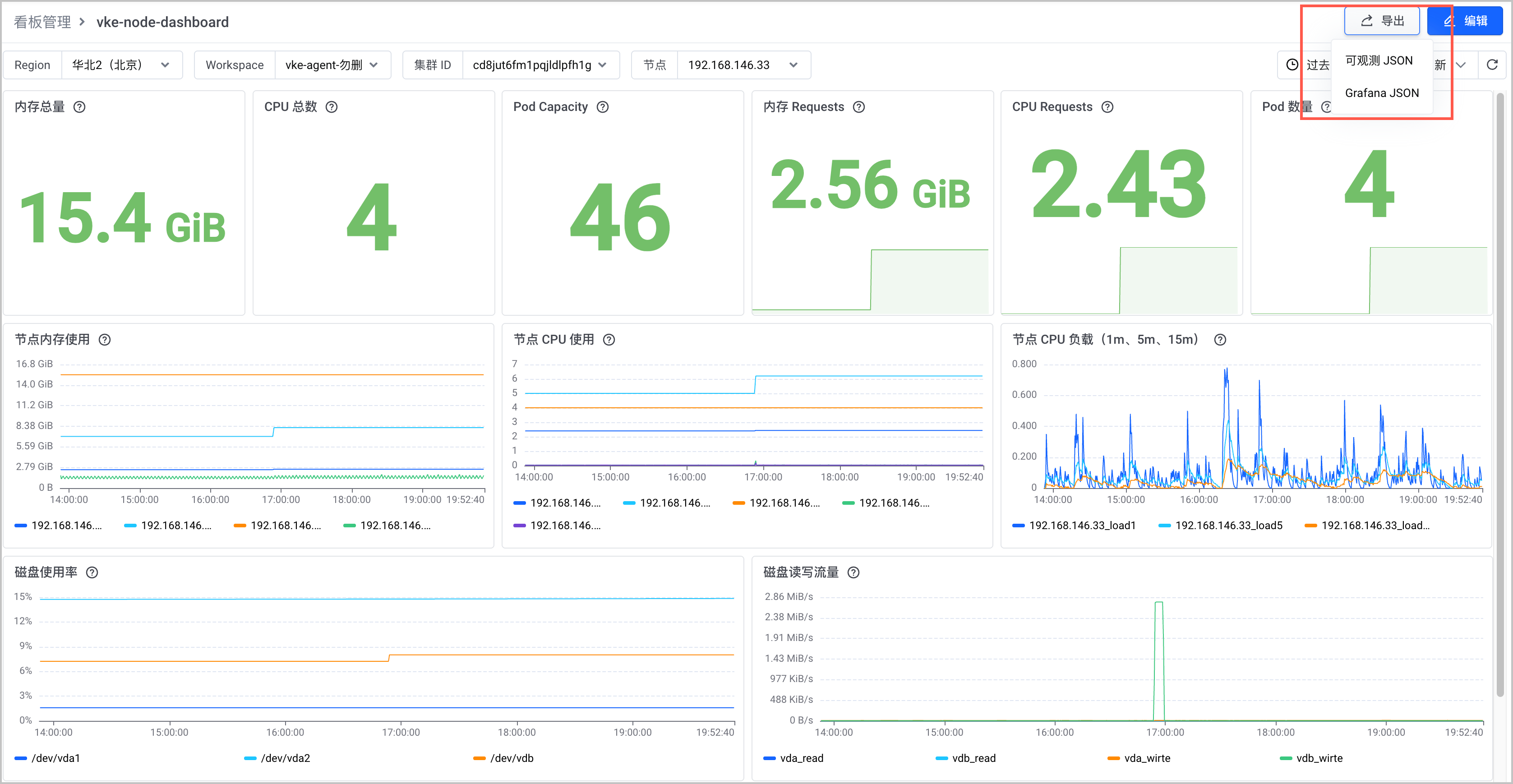

单击目标看板名称，进入看板详情。在页面右上角单击导出，并在弹出的菜单中选择 Grafana JSON，将看板导出到本地。

在本地环境中打开导出的看板文件，删除templating.list[0].current字段。如下面代码中的删除部分所示：

说明

templating.list[0].current字段保存的是导出 Grafana JSON 文件时选中的集群 ID，为原平台环境的残留内容，因此该值在自建环境中不适用。删除该参数后，导入 Grafana 时会从空状态开始，并允许您从下拉框重新选择集群 ID。

"templating": {
"list": [
{
"id": "3",
"type": "query",
"name": "ClusterId",
"label": "集群 ID",
"datasource": {
"type": "prometheus",
"uid": "${DS_PROMETHEUS}"
},
"query": "kube_node_info",
"regex": "/.*cluster=\"(.*?)\".*/",
"includeAll": false,
"multi": false,
"current": {
"selected": true,
"text": [
"cd8jut6fm1pqj***"
],
"value": [
"cd8jut6fm1pqjl***"
]
},
"definition": "kube_node_info"
}
]
},

修改完成后，保存文件。

步骤三：导入监控看板

登录自建 Grafana 环境。

在左侧导航栏中，选择 Dashboards，进入监控大盘配置页面。

单击 New ，在下拉菜单中选择 import，进入导入大盘页面。

单击 Upload dashboard JSON file，并选择保存在本地的监控大盘 JSON 文件。

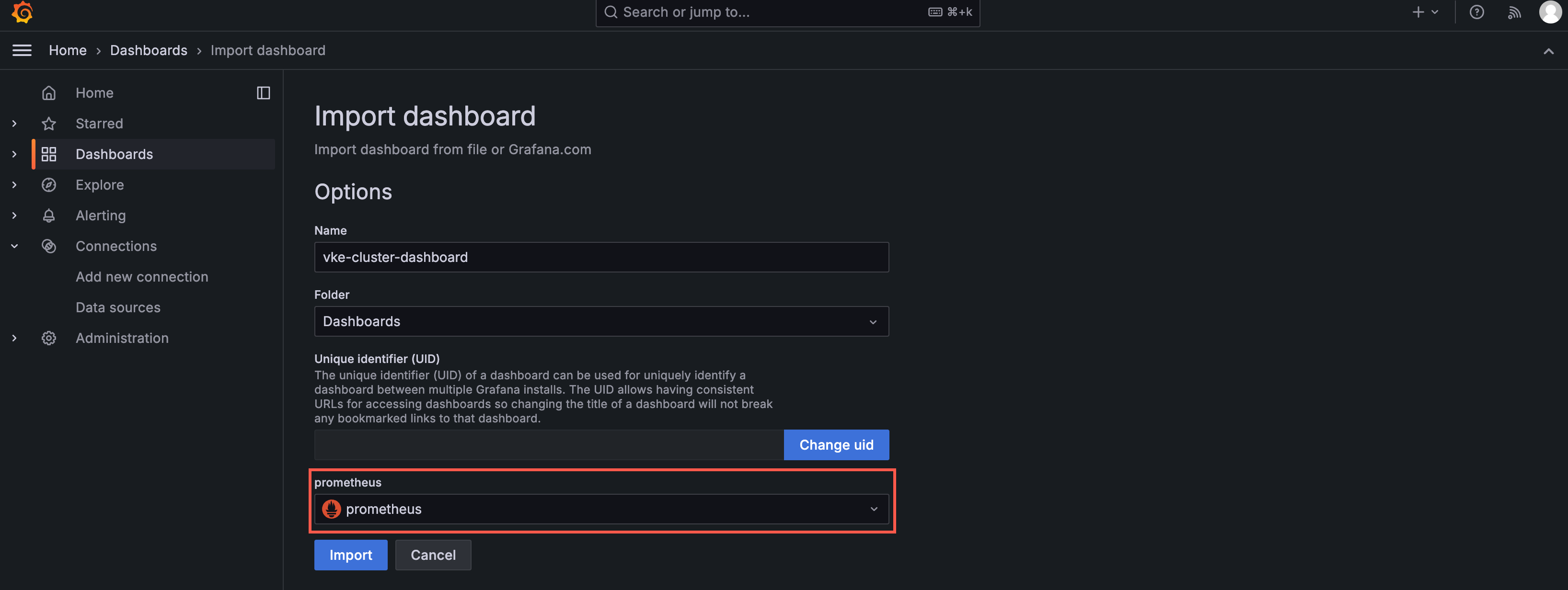

配置监控大盘的基本信息并选择数据源。

配置项
说明
Name
（可选）根据需要修改监控大盘的名称。
Folder
（可选）选择大盘保存的文件夹。
prometheus
选择已配置好的数据源。

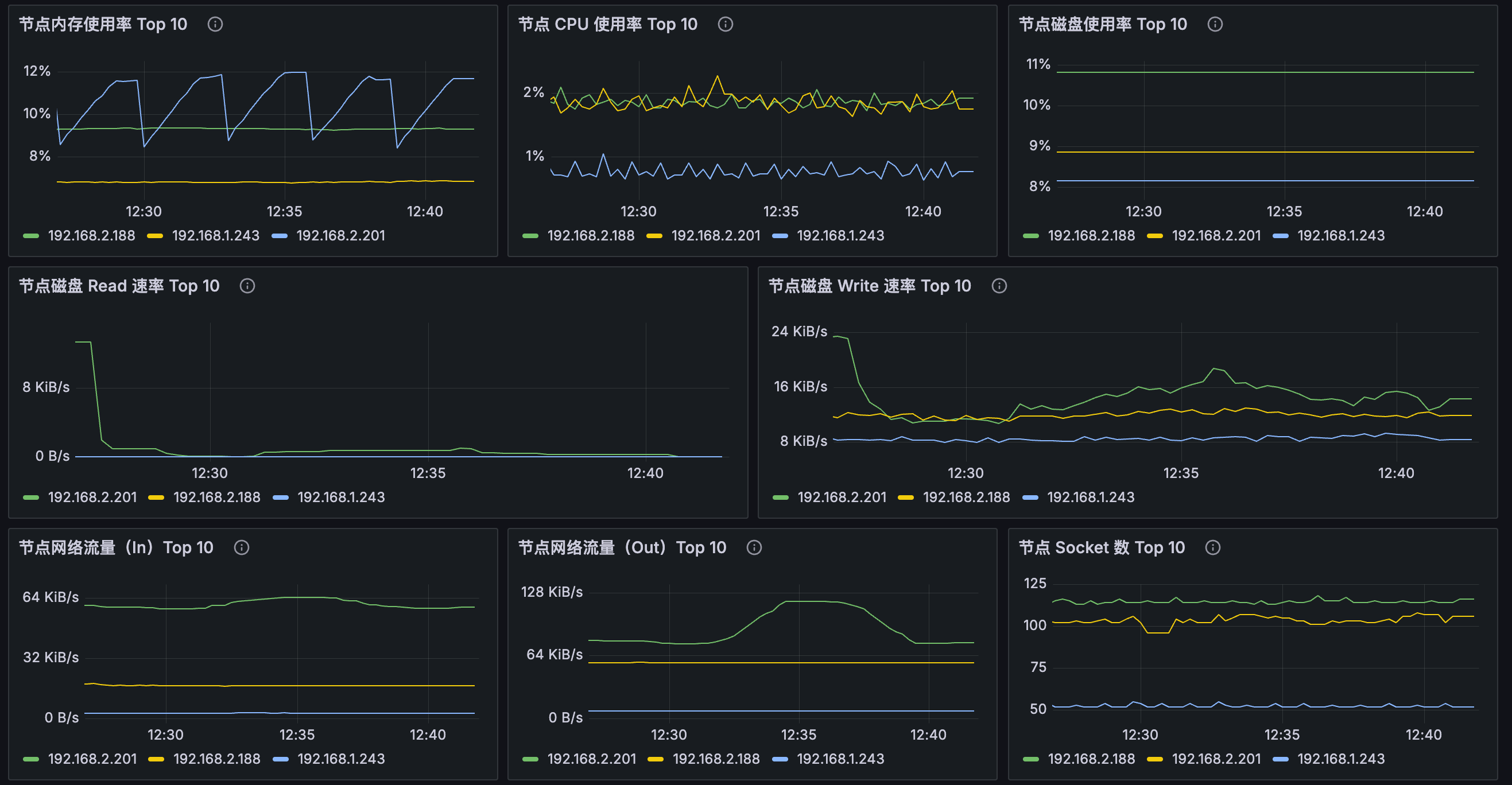

单击 import，完成导入，即可查看监控大盘。
