本地存储卷

使用独占盘类型的本地存储动态存储卷

容器服务支持通过 CSI 使用本地存储，本文为您介绍如何使用独占盘类型的本地存储动态存储卷。

说明

【邀测·申请试用】本地存储相关的 csi-local 组件和存储感知调度功能目前均处于邀测阶段，如需使用，请提交申请。

使用限制

需使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。避免使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

本场景依赖 3 个组件的安装和卸载存在顺序要求，请严格遵循下文介绍的顺序进行安装或卸载，否则将影响正常调度功能。

集群的 Kubernetes 版本要求：

Kubernetes v1.24 版本：v1.24.15-vke.34 及以上版本。

Kubernetes v1.26 版本：v1.26.10-vke.22 及以上版本。

Kubernetes v1.28 版本：v1.28.3-vke.16 及以上版本。

Kubernetes v1.30 版本：v1.30.4-vke.13 及以上版本。

Kubernetes v1.32 版本：v1.32.3-vke.8 及以上版本。

Kubernetes v1.34 版本：v1.34.1-vke.2 及以上版本。

本地存储并非高可用存储卷，只适用于一些临时数据的保存及应用自带高可用的场景。

前提条件

已经创建 Kubernetes 版本符合要求的容器集群，详情请参见创建集群。

已在本地环境中安装 kubectl 工具。详情请参见安装和设置 kubectl。

操作步骤

步骤一：安装和配置依赖组件

使用本地存储需要依赖如下组件，请参考以下顺序依次安装和配置。

警告

csi-local 组件依赖 snapshot-controller 组件，安装 csi-local 组件前确认 snapshot-controller 组件已安装。

csi-local 组件必须与 scheduler-plugin 组件中的存储感知调度功能结合使用，开启存储感知调度功能前，请确保 snapshot-controller 和 csi-local 组件均已安装，否则会影响正常调度。

如需卸载 csi-local 组件，请关闭 scheduler-plugin 组件中的存储感知调度功能后再执行卸载操作，否则会影响正常调度。

登录容器服务控制台。

在左侧导航栏中选择集群，单击需要配置的目标集群。

在集群管理页面的左侧导航栏中，选择组件管理。

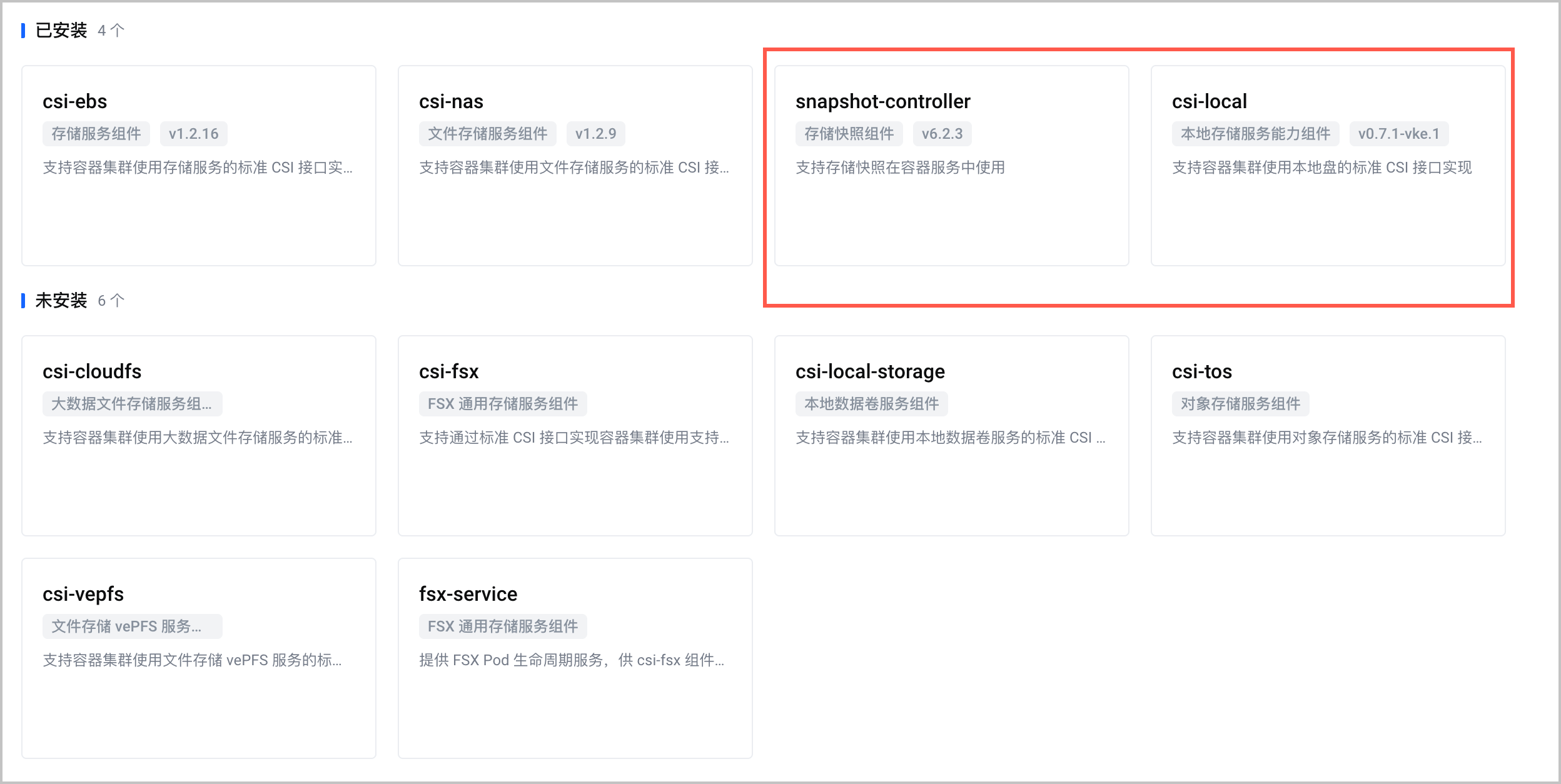

选择存储页签，将鼠标移动到 snapshot-controller 和 csi-local 组件卡片上，单击部署，依次安装组件。

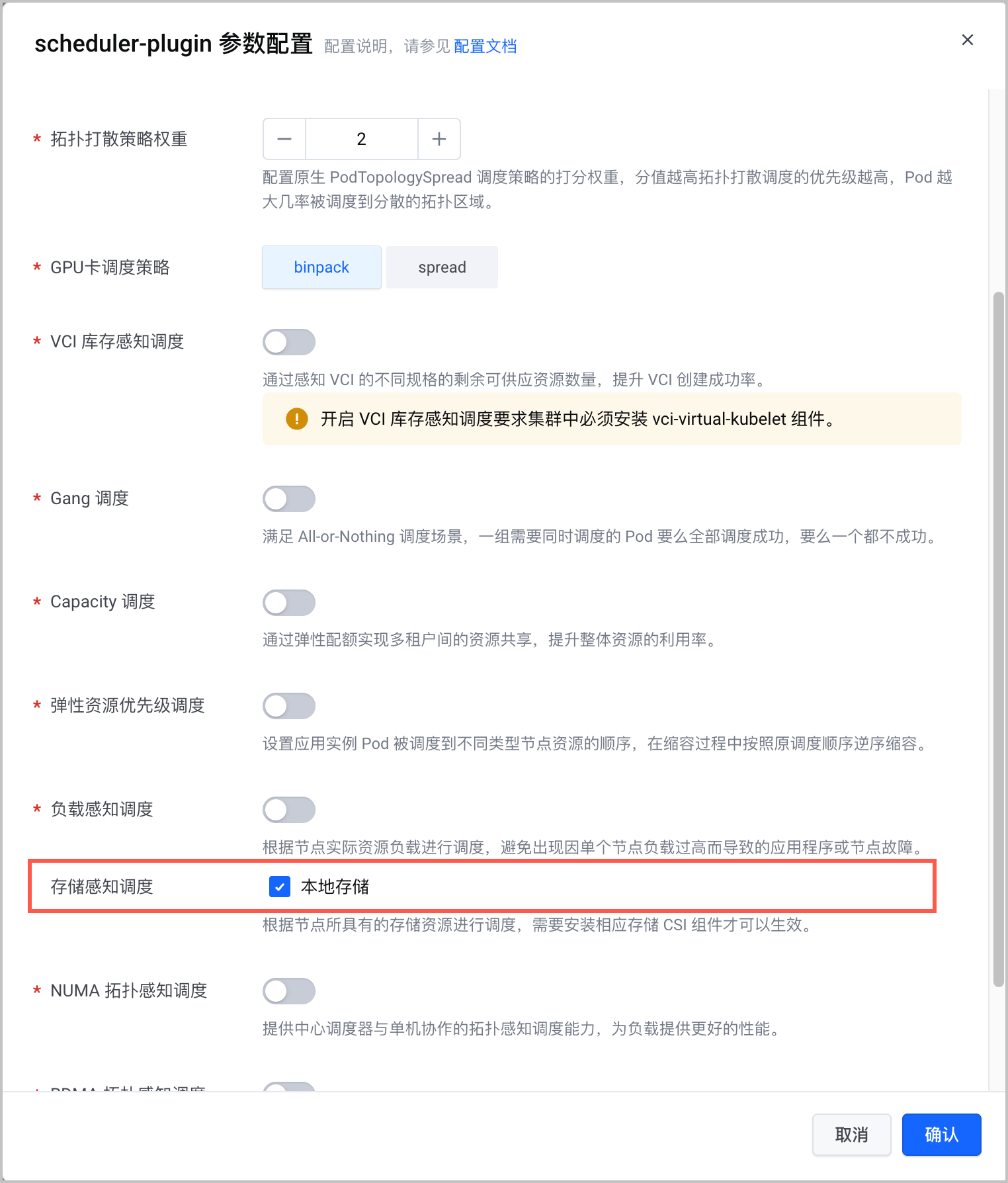

选择调度页签，将鼠标移动到 scheduler-plugin 组件卡片上，单击配置，并在配置弹窗中勾选存储感知调度配置项的本地存储。

配置项	说明
存储感知调度	本地存储：默认关闭，勾选表示开启本地存储的存储感知调度功能，开启后可根据节点的存储资源进行调度。说明需要安装 csi-local 组件才可以生效。

步骤二：配置本地盘类型的节点池

配置本地盘类型的节点池，本场景涉及的关键配置说明如下，其他配置项按需配置即可。详情请参见创建节点池、创建托管节点池。

配置计算规格。选择支持本地盘的 ECS 实例类型。详情请参见本地盘。

配置数据盘。

配置容器、镜像存储目录。使用极速型 SSD 数据盘挂载到容器、镜像存储目录 /var/lib/containerd 和 /var/lib/kubelet。

警告

请勿使用本地盘挂载到容器、镜像存储目录，否则，将不适用本地存储使用场景。

单击添加数据盘，使用本地盘配置其他数据盘。本地数据盘支持 SSD 和 HDD 类型，不同 ECS 类型支持的数据盘类型不同，可根据实际需求选择。

自定义节点标签，用于初始化本地盘时筛选节点，例如csi-local: "i4ag"。

配置部署执行脚本，在节点中安装 lvm2，安装命令为apt-get install -y lvm2。

步骤三：初始化本地盘

csi-local 组件安装成功后，将自动创建本地存储相关 CRD，包括：

NodeLocalStorageInitConfig：用于初始化每个节点的 NodeLocalStorage 资源。csi-local 组件在创建 NodeLocalStorage 资源时，如果存在 NodeLocalStorageInitConfig。则会将 NodeLocalStorageInitConfig 中的配置填充到新创建 NodeLocalStorage 资源的 Spec 中。

NodeLocalStorage：用于上报每个节点的存储设备信息，您可根据需要编辑 NodeLocalStorage 资源的 Spec 字段。

本场景以 ecs.i4ag.12xlarge 机型为例，已经挂载 EBS 云盘到 /dev/vdc，并已经为该机型节点打上标签 csi-local: "i4ag"。

在左侧导航栏中选择工作负载 > 对象浏览器，单击使用 Yaml 创建，配置 CR 初始化本地盘。

在类型下拉菜单中选择自定义。

在 Yaml 中输入如下 Yaml 示例。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorageInitConfig
metadata:
name: csi-local
spec:
globalConfig: # 全局默认节点配置
listConfig:
devices: {}
mountPoints: {}
vgs: {}
resourceToBeInited: {}
spdkConfig: {}
nodesConfig: # 按 Label 筛选的节点池级别配置
- selector: # 筛选规则
matchLabels:
csi-local: "i4ag" # 筛选节点的 Lable
listConfig: # 可被 csi-local 分配的存储设备列表
devices:
include: # include 正则
- /dev/vdc # 可被分配用于独占的数据盘，注意该数据盘需要在 ECS 中已存在

等待 1 分钟左右，执行以下命令，查看对应节点的 NodeLocalStorage 配置。在本例中192.168.2.6为节点的 IP 地址。

kubectl get nls 192.168.2.6 -oyaml

预期结果如下，能够查询到独占盘信息，表示初始化成功。

apiVersion: csi.volcengine.com/v1alpha1
kind: NodeLocalStorage
metadata:
creationTimestamp: "2024-07-17T08:52:03Z"
generation: 1
name: 192.168.2.6
resourceVersion: "30819"
uid: 129012df-d9b2-41f1-bb5f-0d86fc15baf3
spec:
listConfig:
devices:
include:
- /dev/vdc
mountPoints: {}
vgs:
include:
- csi-local-pool-[0-9]+
nodeName: 192.168.2.6
resourceToBeInited:
vgs:
- devices:
- /dev/nvme0n1
name: csi-local-pool-0
spdkConfig: {}
status:
filteredStorageInfo:
updateStatusInfo:
lastUpdateTime: "2024-07-17T09:51:24Z"
updateStatus: accepted
volumeGroups:
- csi-local-pool-0
nodeStorageInfo:
deviceInfo: # 初始化成功后，可查看划分的独立盘
- condition: DiskReady
mediaType: ssd
name: /dev/nvme0n1
readOnly: false
total: 3840755982336
- condition: DiskReady
mediaType: hdd
name: /dev/vda1
readOnly: false
total: 199229440
phase: Running
state:
lastHeartbeatTime: "2024-07-17T09:51:24Z"
status: "True"
type: DiskRead

步骤四：使用本地存储动态存储卷

目前支持动态制备方式使用本地存储，系统已经预置存储类，根据实际需求选用即可。

预置存储类	说明
csi-local-device-hdd	HDD 独立盘预置的存储类，文件存储类型为 ext4。
csi-local-device-ssd	SSD 独立盘预置的存储类，文件存储类型为 ext4。
csi-local-lvm	LVM 共享盘预置的存储类，文件存储类型为 ext4。
csi-local-lvm-xfs	LVM 共享盘预置的存储类，文件存储类型为 xfs。

本场景以创建有状态负载为例，介绍如何使用独占盘类型的本地存储动态存储卷。

创建 StatefulSet 的 YAML 文件。示例文件statefulset-demo.yaml代码如下：

apiVersion: apps/v1
kind: StatefulSet
metadata:
name: nginx-device
spec:
selector:
matchLabels:
app: nginx-device
podManagementPolicy: Parallel
serviceName: "nginx-device"
replicas: 1
volumeClaimTemplates:
- metadata:
name: html
spec:
volumeMode: Filesystem
accessModes:
- ReadWriteOnce
storageClassName: csi-local-device-hdd # 预置的存储类名称，可根据实际需求选择
resources:
requests:
storage: 5Gi
template:
metadata:
labels:
app: nginx-device
spec:
containers:
- name: nginx
image: doc-cn-beijing.cr.volces.com/vke/nginx-demo:v1.0
imagePullPolicy: Always
volumeMounts:
- mountPath: "/data"
name: html
command:
- sh
- "-c"
- |
while true; do
echo $(hostname) $(date) >> /data/test.txt;
sleep 10s
done;

执行以下命令，创建工作负载。

kubectl create -f statefulset-demo.yaml

结果验证

存储卷挂载

删除 Pod 触发 Pod 重建后，可执行exec命令进入新建 Pod，查看旧 Pod 中的数据是否依然存在。

存储卷回收

删除 StatefulSet 并删除 PVC 时，独占盘 vdc 将被回收并格式化，文件系统将被擦除。
