大数据文件存储（CloudFS）

使用 CloudFS 静态存储卷

大数据文件存储（Cloud File System , 简称 CloudFS）是面向大数据和机器学习生态的文件存储和加速服务，支持标准的 HDFS 协议访问和数据湖透明访问模式，为您提供低成本、高性能、高吞吐和高可用的大数据文件访问服务。

容器服务支持通过 CSI 使用大数据文件存储，本文为您介绍如何创建大数据文件存储类型的存储卷和存储卷声明，以及工作负载如何使用大数据文件存储静态存储卷。

说明

【邀测·申请试用】该功能目前处于邀测阶段，如需使用，请提交申请。

前提条件

已安装 csi-cloudfs 组件。详情请参见安装组件。

已创建数据湖场景的大数据文件存储实例。详情请参见创建大数据文件存储实例。

已创建对象存储（TOS）存储桶。详情请参见创建存储桶。

（可选）若通过 kubectl 命令行使用，确保本地已经将安装 kubectl 工具。详细操作参见安装和设置 kubectl。

使用限制

容器服务目前仅开放数据湖场景，文件存储场景暂未开放。

大数据文件存储服务仅支持部分地域和可用区。支持情况参见 CloudFS 地域和可用区。

通过控制台配置

步骤一：创建存储卷（PV）

登录容器服务控制台。

在左侧导航栏中，选择集群，单击目标集群名称，进入集群管理页面。

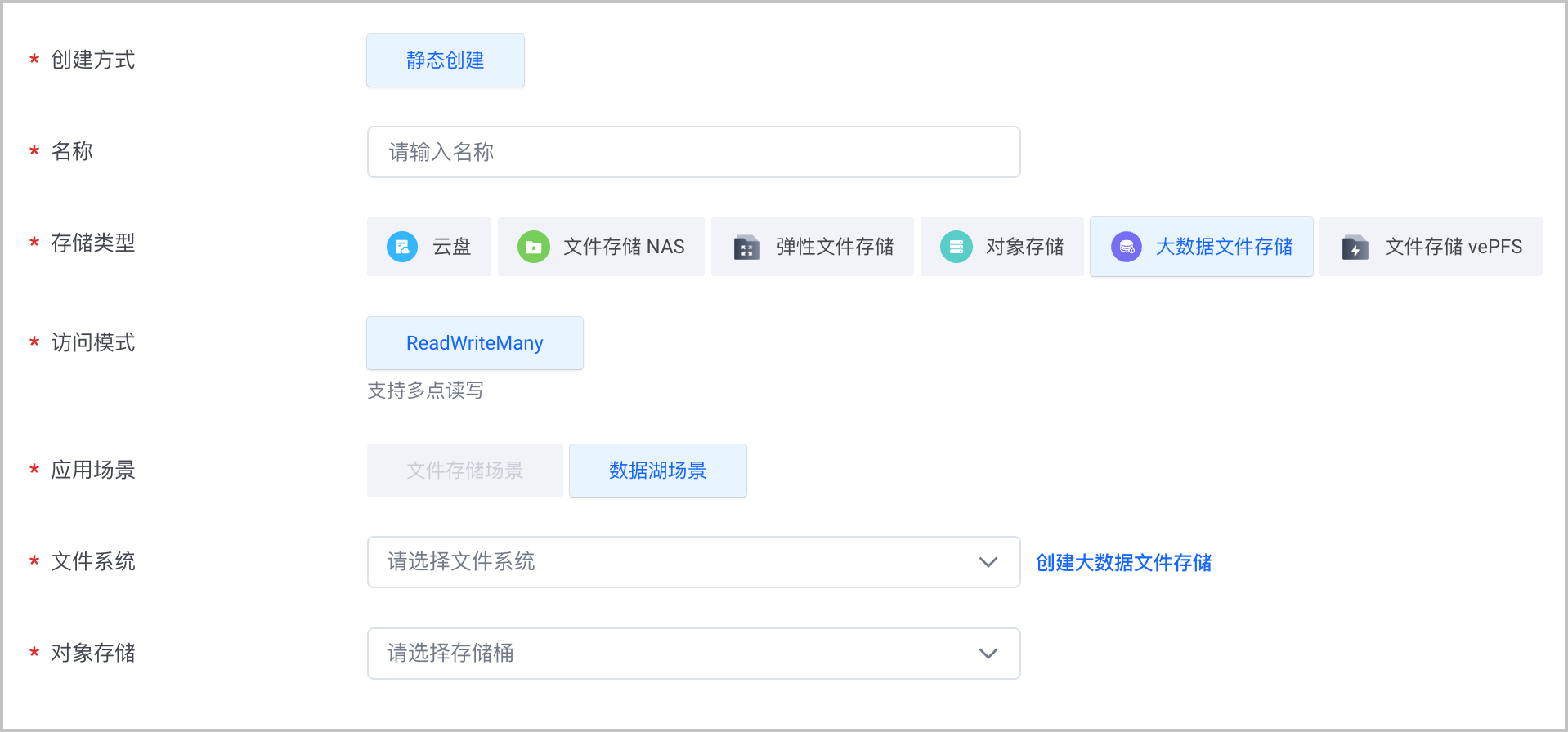

在集群管理页面左侧导航栏中，选择存储管理 > 存储卷，单击创建存储卷，完成存储卷配置。

配置项	说明
创建方式	选择存储卷的创建方式，目前支持静态创建。
名称	自定义存储卷的名称，需确保存储卷名称在集群内唯一。
存储类型	选择存储类型，本场景选择大数据文件存储。
访问模式	存储卷的访问方式，目前仅支持 ReadWriteMany，表示多点读写。
应用场景	大数据文件存储的应用场景，目前仅开放数据湖场景。
文件系统	选择已经创建的大数据文件存储，用于存储热数据并提供智能动态更新。
对象存储	选择文件系统关联的对象存储，用于数据存储。

单击确定，完成配置。

步骤二：创建存储卷声明（PVC）

在集群管理页面左侧导航栏中，选择存储管理 > 存储卷声明。

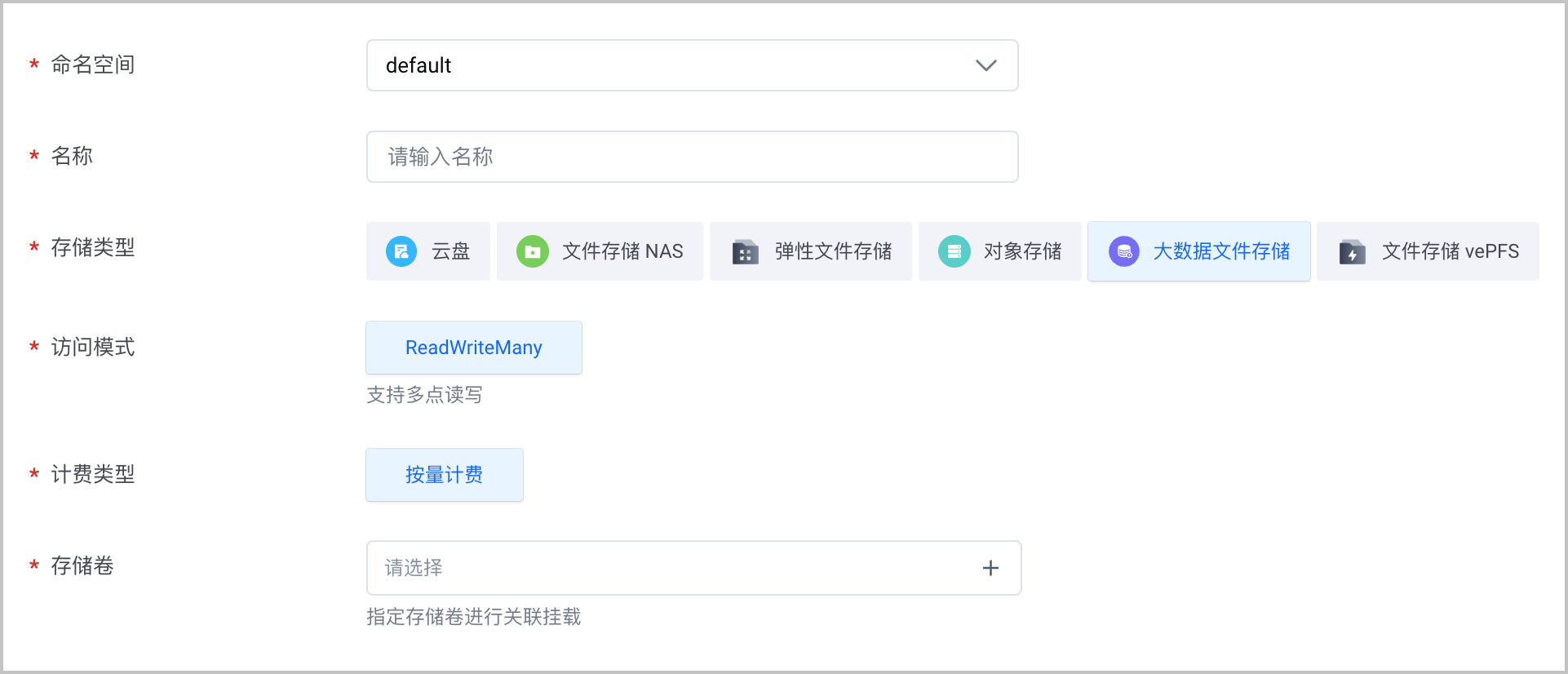

单击创建存储卷声明，完成存储卷声明配置。

配置项	说明
命名空间	选择存储卷声明所属的命名空间。建议选择您自定义的命名空间或系统默认创建的 default 命名空间。命名空间相关介绍，请参见命名空间概述。
名称	自定义存储卷声明的名称，需确保存储卷声明名称在集群内唯一。
存储类型	选择存储类型，本场景选择大数据文件存储。
访问模式	存储卷声明的访问方式，目前支持 ReadWriteMany，表示多点读写。
计费类型	选择资源计费类型，目前仅支持按量计费。
存储卷	选择已创建的大数据文件存储类型存储卷进行关联挂载。

单击确定，完成配置。

步骤三：创建应用并挂载存储卷

存储卷创建完成后，支持挂载到工作负载使用，包括：无状态负载、有状态负载、任务、定时任务、守护进程。

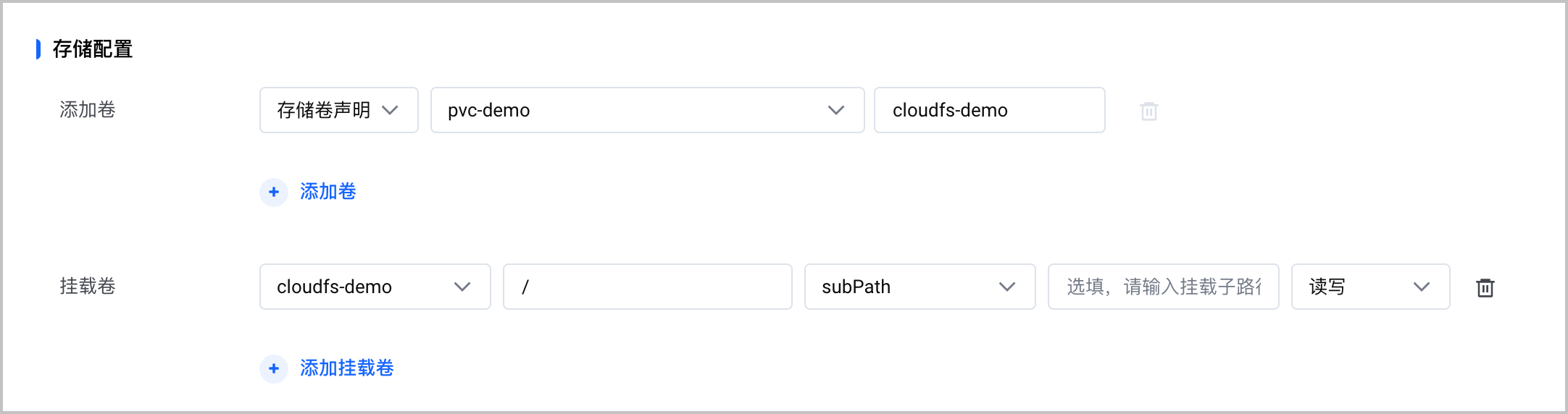

可通过创建工作负载或更新工作负载操作的容器配置步骤，为工作负载添加卷并挂载卷。详细操作参见：工作负载。

通过 kubectl 命令行配置

已经连接集群的情况下，可通过 kubectl 命令行配置大数据文件存储静态存储卷。

步骤一：创建存储卷（PV）

创建 PV 的 YAML 文件。示例文件vke-cfs-static-pv.yaml代码如下：

apiVersion: v1
kind: PersistentVolume
metadata:
name: cfs-static-pv # 存储卷名称
labels:
cloudfs-name: cfs-static-fs
spec:
capacity:
storage: 10Pi # 存储卷容量，Kubernetes 必填字段，仅用于校验，容量无实际意义
accessModes:
- ReadWriteMany # 存储卷访问方式，仅支持 ReadWriteMany，表示多点读写
csi:
driver: cfs.csi.volcengine.com # 存储挂载依赖的驱动，本示例为 cfs.csi.volcengine.com，表示 cloudfs 插件
fsType: cloudfs
volumeAttributes:
cloudfsConf/cfs.filesystem.fs-mode: ACC # 应用场景，当前仅支持 ACC（数据湖场景）
cloudfsConf/cfs.filesystem.ns-id: "540431955***" # 实例列表，可从对象存储获取此 namespace ID
cloudfsConf/cfs.filesystem.ufs-path: tos://tos-doc-demo/ # ns 挂载路径，格式为 tos://<对象存储桶名称>/<对象存储前缀>/ ，若对象存储前缀为空，表示全部
cloudfsConf/cfs.filesystem.uri: cfs://demo.cfs-cn-shanghai.cfs.ivolces.com # 大数据文件存储实例的挂载地址
cloudfsConf/cfs.client.network.segment: "192.168.2.0/24" # 大数据文件存储实例所在子网网段
volumeHandle: cfs-static-pv # PV 的唯一标识符，与 PV 的名称保持一致
persistentVolumeReclaimPolicy: Retain # 存储卷回收策略。取值：Retain（保留策略），Delete（删除策略）
volumeMode: Filesystem # 存储卷类型。取值：Filesystem（将卷作为文件系统使用，会被 Pod 挂载到某个目录），Block（将卷作为块设备使用）

关键参数说明，如下表所示。

参数	说明
storage	存储卷声明容量，单位为 Gi。该字段为 Kubernetes 必填字段，取值无实际意义，仅用于校验。实际容量仅跟已创建的存储容量有关。
accessModes	存储卷访问方式，仅支持 ReadWriteMany，表示多点读写，即存储卷仅能被多个 Pod 以读写方式挂载。
driver	存储卷挂载依赖的驱动，本文中需要配置为 cfs.csi.volcengine.com，表示 cloudfs 插件。
fsType	存储卷类型，本例中需配置为 cloudfs。
cloudfsConf/cfs.filesystem.fs-mode	CloudFS 存储应用场景，仅支持配置为 ACC，即数据湖场景。
cloudfsConf/cfs.filesystem.ns-id	实例列表，可从对象存储获取此 namespace ID。
cloudfsConf/cfs.filesystem.ufs-path	ns 挂载路径，格式为tos://<对象存储桶名称>/<对象存储前缀>/ 。若对象存储前缀为空，表示全部。
cloudfsConf/cfs.filesystem.uri	大数据文件存储实例的挂载地址。您可以从大数据文件存储实例的详情页中获取。
cloudfsConf/cfs.client.network.segment	大数据文件存储实例所在子网网段。
persistentVolumeReclaimPolicy	存储卷回收策略。包括： Retain：保留策略，即当绑定该 PV 的 PVC 被删除时，保留该 PV。 Delete：删除策略，即当绑定该 PV 的 PVC 被删除时，同步删除该 PV。
volumeMode	存储卷类型，包括： Filesystem：（默认值）将存储卷作为文件系统使用。存储卷会被格式化并挂载一个文件系统（如 ext4、xfs），再将该文件系统挂载到容器指定路径。您可以在容器中使用ls命令（例如ls /data）能查看挂载的目录或文件，并可以直接读写文件。 Block：将存储卷作为块设备使用。直接暴露给容器，不格式化、不挂载文件系统。您可以通过/dev/block/xxx 类似的路径操作块设备，应用需支持裸块设备读写。

执行以下命令，创建 PV。

kubectl create -f vke-cfs-static-pv.yaml

步骤二：创建存储卷声明（PVC）

创建 PVC 的 YAML 文件。示例文件vke-cfs-static-pvc.yaml代码如下：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: cfs-static-pvc # 存储卷声明名称
namespace: default # 存储卷声明所属命名空间
spec:
accessModes:
- ReadWriteMany # 存储卷访问模式。仅支持 ReadWriteMany，表示多点读写
resources:
requests:
storage: 10Pi # 声明的存储使用量，Kubernetes 必填字段，需要与已创建的存储卷容量一致
volumeName: cfs-static-pv # 已创建的存储卷名称

关键参数说明，如下表所示。

参数参数	说明
accessModes	存储卷声明的访问方式，仅支持 ReadWriteMany，表示多点读写。
storage	声明的存储容量，需要与已创建的存储卷容量一致。
volumeName	存储卷名称，必须与 PV 中配置的名称一致。

执行以下命令，创建 PVC。

kubectl create -f vke-cfs-static-pvc.yaml

执行以下命令，查看 PVC 与 PV 的静态绑定结果。

kubectl get pvc

预期输出结果如下，表示 PVC 与 PV 静态绑定成功。

NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
vke-cfs-static-pvc Bound vke-cfs-static-pv 10Pi RWX 2m36s

步骤三：创建应用并挂载存储卷

创建 Deployment 的 YAML 文件。示例文件deployment-nginx-static.yaml代码如下：

说明

csi-cloudfs 提供挂载级故障恢复能力，Mount Pod 遭遇故障导致重启或重建 Mount Pod，应用容器也能继续工作。只需在应用 Pod 的volumeMounts中将mountPropagation设置为 HostToContainer 或 Bidirectional，即可将宿主机的挂载传播给 Pod，实现挂载级故障恢复。更多介绍参见：挂载卷的传播。

apiVersion: apps/v1
kind: Deployment
metadata:
name: deployment-nginx-static
spec:
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: doc-cn-beijing.cr.volces.com/vke/nginx-demo:v1.0 # 指定需要部署的镜像文件
ports:
- containerPort: 80
name: nginx
volumeMounts:
- name: cloudfs-pv
mountPath: /tmp # cloudfs 在容器中挂载的位置
mountPropagation: HostToContainer # 挂载卷的传播能力。包括：None、HostToContainer、Bidirectional
volumes:
- name: cloudfs-pv
persistentVolumeClaim:
claimName: cfs-static-pvc # 已创建的 PVC 名称

执行以下命令，创建 Deployment。

kubectl apply -f deployment-nginx-static.yaml

结果验证

按照上文示例创建工作负载并挂载存储卷后，您可以通过以下方式验证存储卷的挂载和持久化存储。

执行以下命令，查看存储卷是否正确挂载到 Pod 的指定路径。

kubectl exec deployment-nginx-static-xxx -- df | grep tmp

预期返回结果如下。

demo.cfs-***.cfs.ivolces.com:/ 10995116277760 0 10995116277760 0% /tmp

查看 Pod 中的挂载路径，即查看存储卷中的数据。

kubectl exec deployment-nginx-static-xxx -- ls /tmp

预期返回结果如下。

lost+found

在存储卷中写入文件。

kubectl exec deployment-nginx-static-xxx -- touch /tmp/test

删除 Pod。

kubectl delete pod deployment-nginx-static-xxx

查看新创建 Pod 下的存储卷挂载路径。

kubectl exec deployment-nginx-static-xxx -- ls /tmp

预期返回如下，可以看到存储卷中写入的文件依然存在，未随着 Pod 的删除而被删除，实现了数据的持久化存储。

lost+found
test
