CNI 网络观测

CNI 网络 Kubernetes 集群最重要的底层资源和基础设施，其资源池最大容量、资源池当前资源总数等指标直接关系到集群的性能和稳定性。本文为您介绍如何配置 CNI 网络观测。

前提条件

已开启云原生观测功能，详情请参见开启观测。

已开启容器服务观测功能，详情请参见容器服务观测。

已安装 vpc-cni 组件，详情请参见 vpc-cni。

（可选）已在全栈可观测平台或托管 Prometheus 中创建告警通知策略，详情请参见创建通知策略、创建告警通知策略。

（可选）已在全栈可观测平台或托管 Prometheus 中创建告警聚合策略，详情请参见创建聚合策略、创建告警聚合策略。

开启观测

步骤一：配置观测项

登录容器服务控制台。

在左侧导航栏单击集群，找到目标集群，单击集群名称。

在集群管理页面的左侧导航栏中，单击观测配置，并选择基础观测页签。

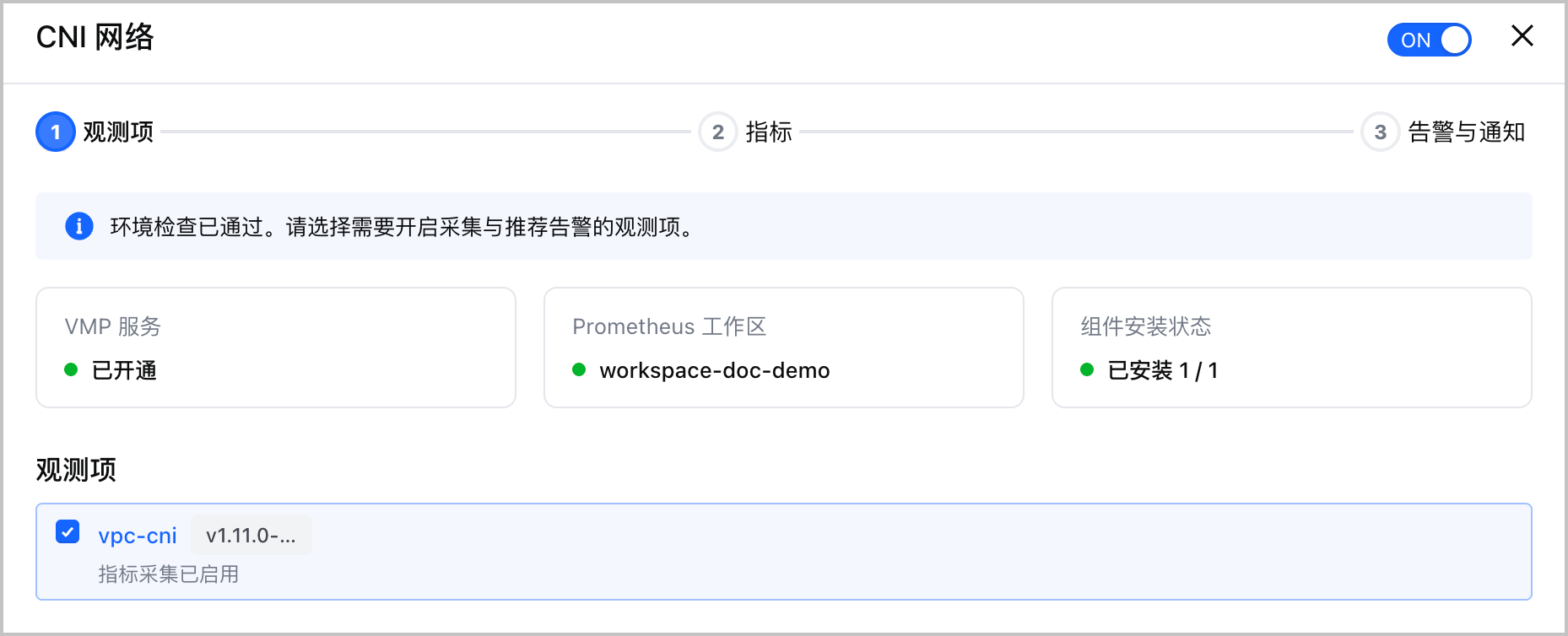

选择 CNI 网络卡片，单击启用观测，进入观测项配置页面。

系统自动检查开启观测所需的必要条件，包括工作区配置、组件状态等。

在观测项配置中，勾选启用需要采集指标的观测项。对于未启用的配置项，系统不会采集对应的指标，同时系统会提示组件安装，您可根据自身情况决定是否安装相关组件并启用对应的观测项。

配置完成后，单击下一步，进入指标配置页面。

步骤二：配置指标采集

在指标配置页面中，查看已开启观测项对应的采集间隔和指标数量。

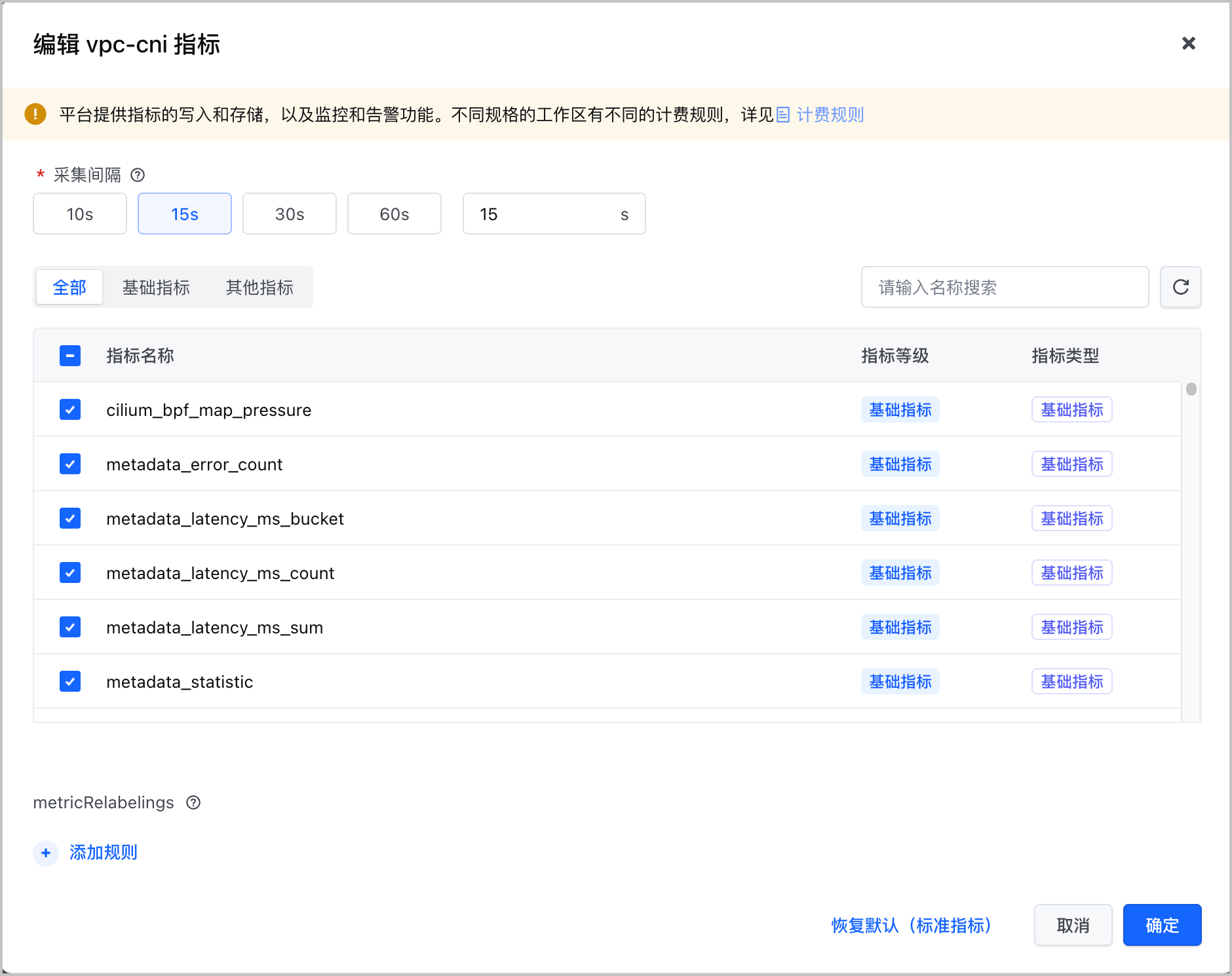

单击编辑指标，支持选择或丢弃组件的具体指标、修改采集间隔和指标 Relabel。

在采集间隔中，选择该组件指标的采集间隔。不同组件支持的采集间隔不同。

在指标列表中，勾选指标，则采集该指标。取消勾选，则丢弃该指标。单击全部、基础指标或其他指标页签，允许基于指标类型对指标项进行筛选。

说明

调整指标采集间隔的影响如下，请按需调整：

减小采集间隔：增加单位时间内上报的指标数量，提升监控精度，但 VMP 标准版工作区的费用会增加。

增加采集间隔：减少单位时间内上报的指标数量，降低 VMP 标准版工作区的费用，但监控精度会降低。

云产品的指标类型分为基础指标和其他指标，不同类型指标的计费方式不同，详情请参见托管 Prometheus 计费方式。

在 metricRelabelings 中，单击添加规则，配置指标 Relabel 规则。允许在指标完成采集后、写入存储前，对每条指标的标签执行改写操作。常见用途包括修改标签值、新增标签或重命名标签，便于在查询时统一标签口径。更多详情介绍，请参见指标 Relabel。

序号	功能	对应 YAML 字段	说明
①	操作类型	action	对指标执行的操作类型，当前仅支持 replace，生效逻辑如下：如果targetLabel和sourceLabels的值一致，则表示覆盖sourceLabels。如果targetLabel定义的 key 不存在，则会默认创建新的 label。
②	源标签	sourceLabels	指定一个或多个来源标签，多个标签之间用\|分隔。系统将读取这些标签的值进行匹配或提取。
③	正则表达式	regex	用于匹配源标签值的正则表达式。默认为(.*)，表示匹配任意值。支持使用捕获组，如(.+)提取部分内容。
④	替换值	replacement	匹配成功后写入目标标签的值。默认为$1，表示取正则第一个捕获组的内容。支持填入固定字符串。
⑤	目标标签	targetLabel	将处理结果写入的目标标签名称。若目标标签已存在，则覆盖其原有值。若目标标签不存在，则新增该标签。

配置完成后，单击下一步，进入告警与通知配置页面。

步骤三：配置告警与通知

在告警通知选项中，选择接收告警的平台，当前支持统一告警中心和原 VMP 告警策略。

在通知策略名称选项中，选择已创建的告警通知策略，并分别基于告警等级，配置不同级别告警的通知对象和通知方式。

说明

若无需配置某个级别的告警，可以取消勾选对应的告警等级。

若当前已有的通知策略不满足需求，可以在通知策略名称中选择 vke_default_notify_policy（自动创建），并在下方为所需告警等级配置通知对象和通知方式。保存后，系统将在统一告警中心或托管 Prometheus 中自动创建一条名称为 vke_default_notify_policy 的自定义通知策略。

在告警聚合策略选项中，选择已创建的告警聚合策略。

配置预置告警规则。

开启或关闭预置告警规则右侧的开关。开启后，系统按照配置的触发条件检测指标并产生告警；关闭后，该规则不再触发新的告警。

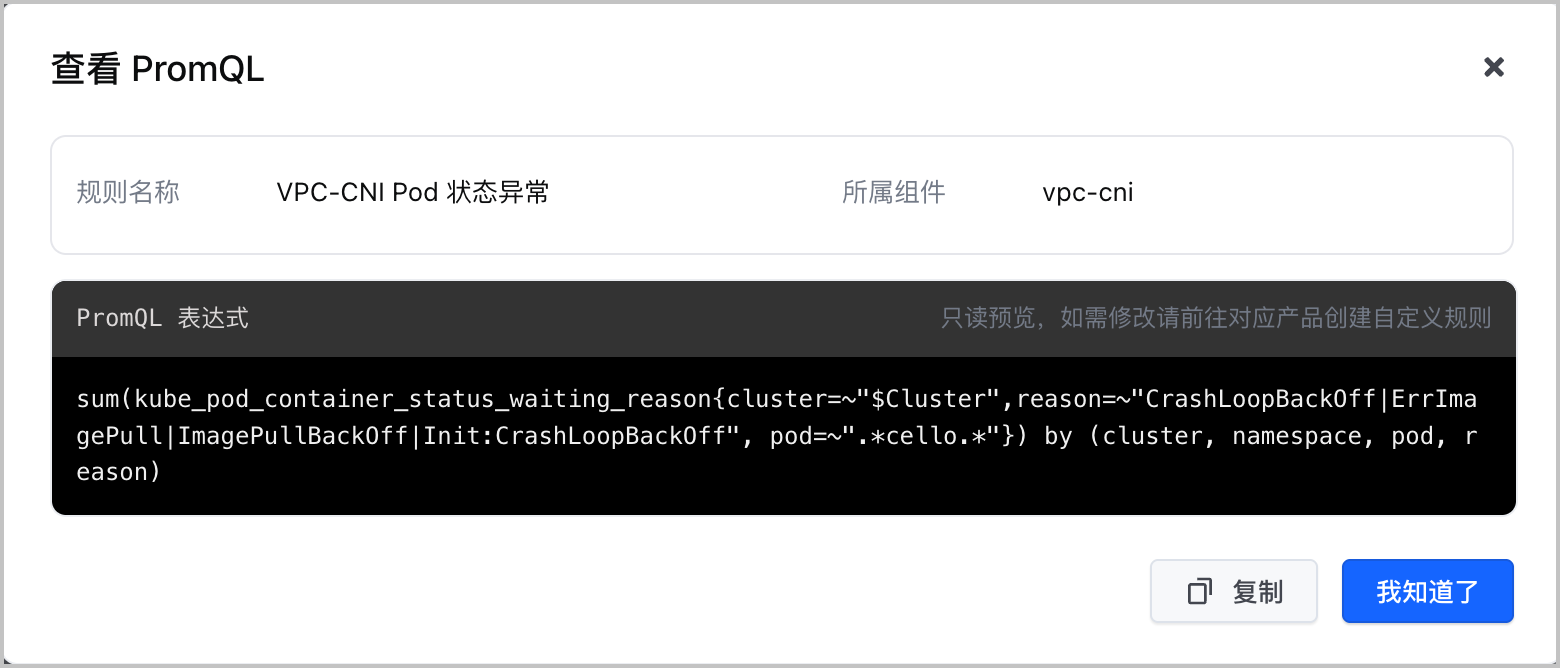

单击查看 PromQL，支持查看当前预置告警规则的说明和对应的 PromQL 语句。

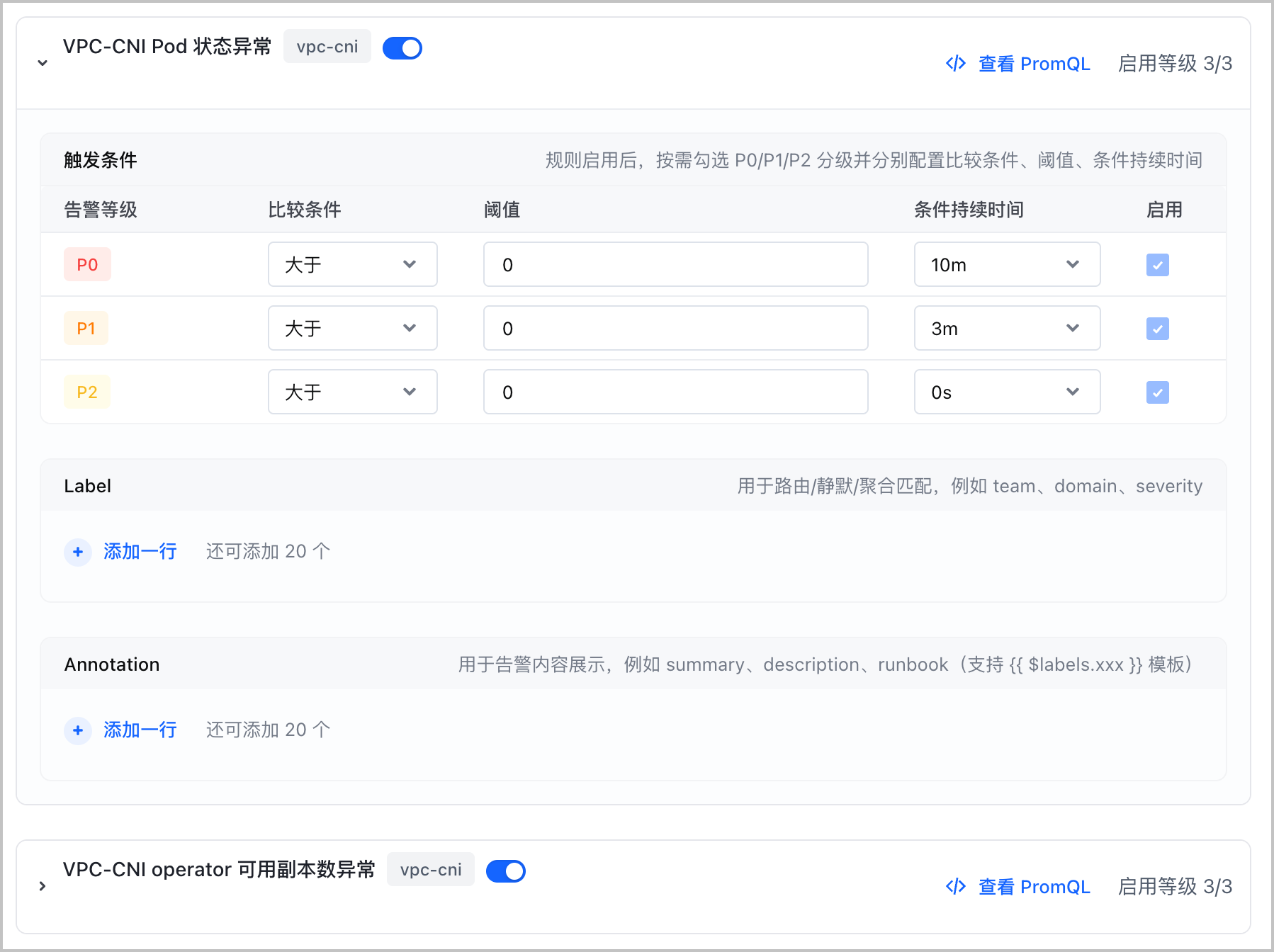

单击需要配置的预置规则名称，展开预置告警规则配置页面，在触发条件区域配置不同级别（P0、P1 或 P2）告警的触发条件。

配置项	说明
告警等级	勾选不同告警等级（P0、P1 或 P2）后的启用，使对应等级的触发条件生效。取消勾选，则表示不设定该等级的告警。
比较条件	指定 PromQL 语句和阈值之间的比较条件。支持配置多个比较条件，包括：大于、大于等于、小于、小于等于、等于和不等于。
阈值	配置指标的阈值。
条件持续时间	配置指标持续满足触发条件的时长。只有指标在该时长内持续满足比较条件，系统才会触发对应等级的告警。
Label	配置告警规则的 Label，主要用于告警身份识别、分组、去重、路由匹配等。Label 由 Key 和 Value 组成。其中： Key：字符串形式，支持以字母或_开头，但不能以__开头。支持字母、数字和_，取值范围为 1～256。 Value：字符串形式，支持中英文、数字和特殊字符，取值范围为 1～512。常见配置示例： labels: severity: critical # 告警级别 business: pay # 业务线 alert_type: resource # 告警类型
Annotation	配置告警规则的 Annotation，主要用于关键信息展示。Annotation 由 Key 和 Value 组成。其中： Key：字符串形式，支持以字母或_开头，但不能以__开头。支持字母、数字和_，取值范围为 1～256。 Value：字符串形式，支持中英文、数字和特殊字符，取值范围为 1～512。常见配置示例： annotations: summary: "High CPU usage on instance {{ $labels.instance }}" description: "Current CPU usage is {{ $value \| humanizePercentage }}, threshold is 80%" runbook_url: "https://xxx/docs/cpu-alert" dashboard_url: "https://grafana/xxx"

单击完成配置。

说明

除了直接使用预置告警模板配置告警规则，您可以自定义模板中的配置，或直接使用 PromQL 语句配置告警规则。详情请参见告警配置概述。

预置告警规则模板的详情，包括规则说明、PromQL 配置和常见告警处理流程。请参见预置告警模板。

观测看板

说明

预置看板中为您提供监控数据同比对照、复制看板语句等功能，详情请参见使用看板。

您可以查看 CNI 网络的监控信息，包括：IP 池最大容量、IP 池缓存目标值、IP 池缓存最小值等。支持设置查询的时间段，并指定刷新方式（手动刷新、自动刷新）。

在集群管理页面的左侧导航栏中，选择监控中心 > 监控看板。

在左侧看板列表中选择网络服务监控 > vpc-cni 监控，即可查看监控大盘。

查看指标

如需查询集群中的已接入/未接入指标，或查询指标的具体含义，请参见指标查询。

支持使用托管 Prometheus 的 Explore 功能来快速查询和展示指标数据。详情请参见指标查询。
