负载均衡（LoadBalancer）

复用已有负载均衡实例实现跨集群业务部署

跨集群部署服务能够提升业务的容灾与可靠性，实现高级别安全隔离。但如果每个集群中的 Service 都选择 LoadBalancer 类型，会因为创建多个负载均衡器实例导致资源浪费。您可以在已有负载均衡实例上同时挂载多个集群的内部端点，使用单一负载均衡实例达成跨集群部署服务的目的。

注意

注解的内容需要严格区分大小写。

配置负载均衡服务前，请务必仔细阅读负载均衡服务使用注意事项。

背景信息

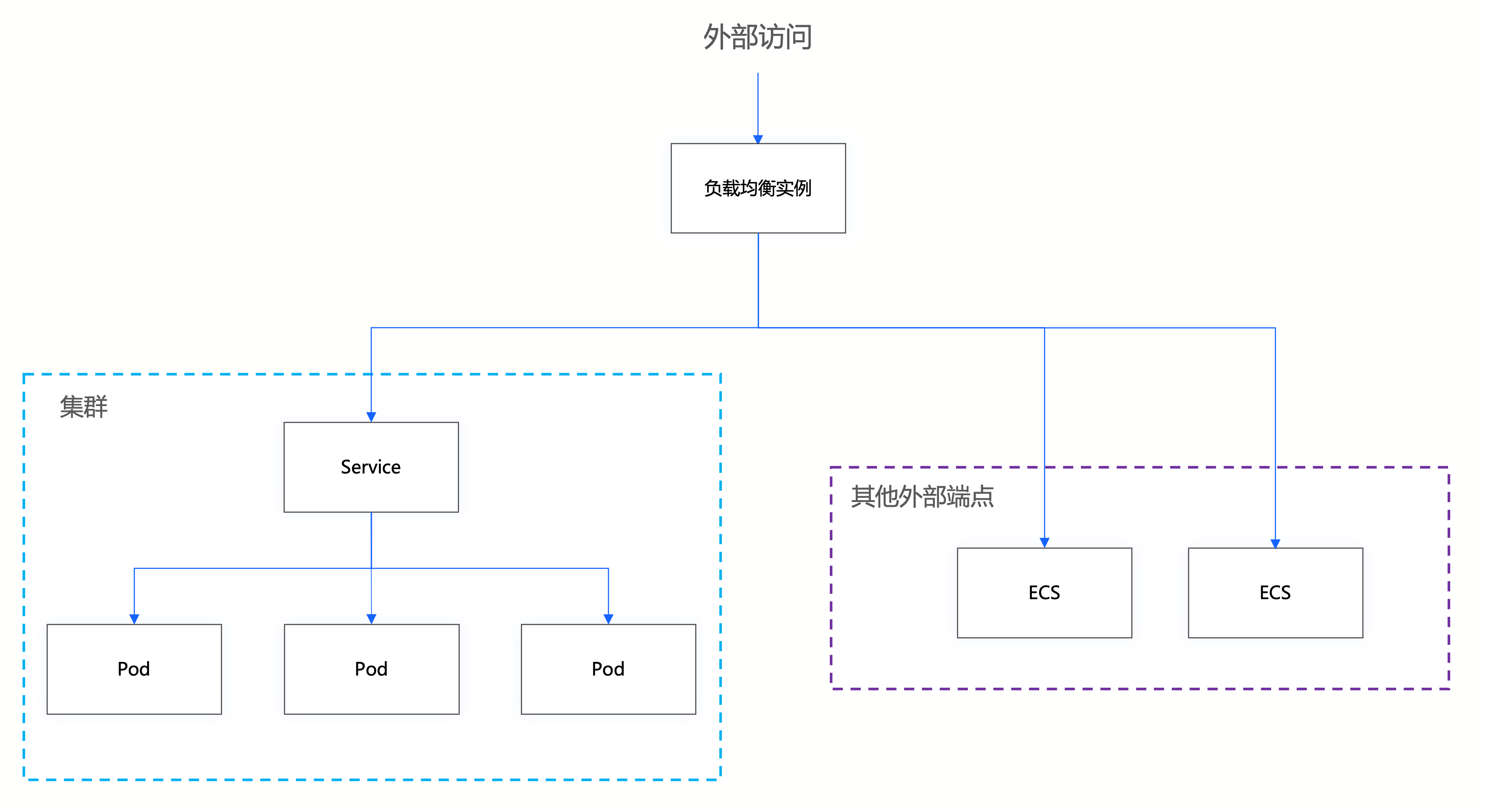

场景一：将流量转发至集群和外部端点

您可以在 CLB/NLB 实例上同时挂载集群内的 Service 和集群外的端点（例如 ECS），为部署在容器集群和 ECS 实例上的业务，提供统一的入口。

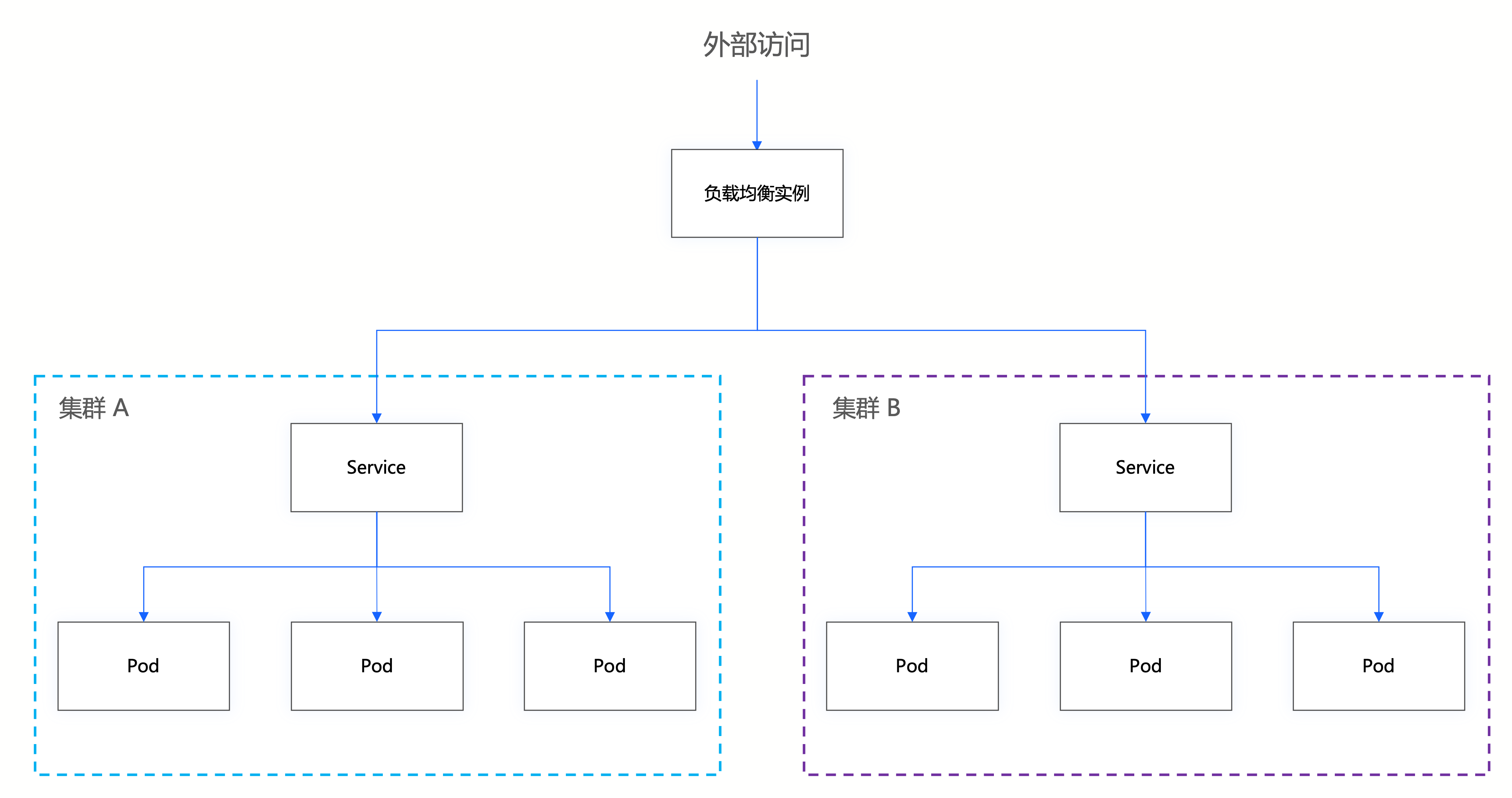

场景二：将流量转发至多个集群内的 Service

您可以在已有的 CLB/NLB 实例上同时挂载多个不同集群内的 Service，为它们提供统一的入口。当多个 Service 复用同一个 CLB/NLB 实例时，需要共用相同的监听以及后端服务器组。因此，您需要手动为 CLB/NLB 实例配置监听器和后端服务器组，然后在所有 Service 中复用此后端服务器组。同时，监听使用的端口需要与 Service 相同。

使用限制

仅支持复用用户手工创建的 CLB/NLB 实例，不支持复用通过容器服务 LoadBalancer 类型的 Service 自动创建的 CLB/NLB。

不支持在已有 Service 中，添加、删除或修改service.beta.kubernetes.io/volcengine-loadbalancer-id字段。

不支持在已有 Service 中，添加、删除或修改service.beta.kubernetes.io/volcengine-loadbalancer-server-group-id字段。

前提条件

已创建 CLB/NLB 实例、监听器和后端服务器组。

CLB 的配置方法，请参见创建 CLB 实例、创建监听器和创建后端服务器组。

NLB 的配置方法，请参见创建 NLB 实例、添加监听器和创建服务器组。

如需对接 NLB 实例，请升级 cloud-controller-manager 组件至 v1.45.1 及以上版本。详情请参见升级组件。

操作步骤

复用 CLB 实例

复用 NLB 实例

在容器服务集群中，使用如下 YAML 配置，创建服务并复用已手动创建的 CLB 实例。

Annotation 说明如下表所示。

字段	类型	是否必须	描述	默认值	是否支持修改
service.beta.kubernetes.io/volcengine-loadbalancer-id	String	是	已存在 CLB/NLB 负载均衡实例的 ID。	无	否
service.beta.kubernetes.io/volcengine-loadbalancer-server-group-id	String	是	已存在的后端服务器组 ID 和端口号。说明后端服务器组 ID 后的端口号，为 Service spec配置中的port端口，而非target port或node port端口。不同组合使用英文逗号隔开，无数量限制。	无	否
service.beta.kubernetes.io/volcengine-loadbalancer-weight	String	是	后端服务器权重。整数形式，取值范围为 0～100，权重越大转发的请求越多。权重配置为 0 时，表示该服务器不会再接受新请求。说明更多后端服务器权重含义，请参见添加/移除后端服务器。	无	否

说明

在使用不同网络模型时，CLB/NLB 实例后端服务器组中挂载的对象不同：

VPC-CNI 网络模型：

对接 CLB 实例时，默认未开启 Pod 直通模式，即集群会将 Service 后端 Pod 所在节点作为后端服务器挂载在 CLB 后端服务器组中。如果您想要开启 Pod 直通模式，请参见使用 Annotation 配置 CLB 负载均衡服务。

对接 NLB 实例时，默认开启 Pod 直通模式，即集群会将 Service 后端 Pod 直接挂载在 NLB 后端服务器组中。

Flannel 网络模型：

对接 CLB/NLB 实例时，若关联云服务器实例（ECS）方式部署的工作负载，集群会将 Service 后端 Pod 所在节点作为后端服务器挂载在 CLB/NLB 后端服务器组中。

对接 CLB/NLB 实例时，若关联弹性容器实例（VCI）方式部署的工作负载，集群会将 Pod 直接挂载在 CLB/NLB 后端服务器组中。

结果验证

执行以下命令，查看已创建的服务。

kubectl get svc -n default

预期结果如下。其中，EXTERNAL-IP是与该服务对接的 CLB/NLB 公网 IP 地址。

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
clb-service LoadBalancer 172.xxx.xxx.xxx 14.xxx.xxx.xxx 80:30891/TCP 44s

执行以下命令，查看已创建服务的详细信息。

kubectl describe svc clb-service -n default

预期结果如下。其中，Annotation 中展示了 CLB/NLB 的相关信息，包括：CLB/NLB 实例 ID、后端服务器组 ID 等，与您手工创建 CLB/NLB 实例相同。

Name: clb-service
Namespace: default
Labels: service.beta.kubernetes.io/volcengine-loadbalancer-id=clb-22j***
Annotations: service.beta.kubernetes.io/system-volcengine-loadbalancer-last-applied-annotations:
{"service.beta.kubernetes.io/volcengine-loadbalancer-id":"clb-22j***","service.beta.kubernetes.io/volcengine-loadbalanc...
service.beta.kubernetes.io/volcengine-loadbalancer-id: clb-22j***
service.beta.kubernetes.io/volcengine-loadbalancer-server-group-id: rsp-22j***:80
service.beta.kubernetes.io/volcengine-loadbalancer-weights: 10
Selector: app=nginx
Type: LoadBalancer
IP Family Policy: SingleStack
IP Families: IPv4
IP: 172.21.xxx.xxx
IPs: 172.21.xxx.xxx
LoadBalancer Ingress: 14.xxx.xxx.xxx
Port: test 80/TCP
TargetPort: 80/TCP
NodePort: test 30036/TCP
Endpoints: 192.168.0.44:80
Session Affinity: None
External Traffic Policy: Cluster
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal EnsuringLoadBalancer 2m19s (x2 over 2m22s) service-controller Ensuring load balancer
Normal EnsuredLoadBalancer 2m18s (x2 over 2m19s) service-controller Ensured load balancer

登录负载均衡控制台，查看对应的 CLB/NLB 实例和后端服务器组列表，可以查看后端服务器组中新增的后端服务器和权重。
